比例求和积分微分电路 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】
报告
课程名称：模拟电路
实验名称：比例、求和、积分、微分电路
学院：信息工程学院
专业：班级： 3
组号：指导教师：吴迪
报告人：李子茜学号： 16
实验时间： 2015 年 10 月 9 日星期五
实验地点 N102
实验报告提交时间： 2015 年 10 月 21 日
一、实验目的
1、掌握用集成运算放大电路组成比例、求和电路的特点及性能；
2、掌握用运算放大器组成积分微分电路；
3、学会上述电路的测试和分析方法
二、实验仪器
1、数字万用表
2、双踪示波器
3、信号发生器
三、预习要求
（1）复习比例、求和、积分微分电路的基本工作原理；
（2）估算所有要填入表格的理论值；
（3）拟定实验步骤，做好记录表格。

对于理想运放，当其工作在线性状态时，若U+≈U-,则这一特性称为理想运放输入端的“虚短路”特性；若I+=I-≈0,则这一特性称为理想运放输入端的“虚开路”特性。

四、实验内容
1.熟悉电压跟随电路
运算放大器UA741上的引脚排列如图5-5所示。

1和5为偏置（调零端），2为反向输入端，3为正向输入端，4为-Vcc，6为输出端，7接+Vcc，8为空脚。

电压跟随实验电路如图5-6所示。

按表5-18内容实验并测量记录。

注意：集成运放实验板上的+12V、-12V和GND孔必须与实验箱上电源部分的+12V、-12V和GND 孔连接，以保证集成运放的正常供电。

图5-5 UA741引脚排列图
图5-6 电压跟随电路
2.熟悉反相比例放大器
反相比例放大电路的实验电路如图5-7，已知Uo=-RF*Ui/R1,按表5-19的实验内容测量并测量记录。

表5-7 反相比例放大电路
3.熟悉同相比例放大电路
同相比例放大电路的实验电路如图5-8所示。

U0=(1+R F/R1)U i,按表5-20的实验内容测量并记录。

图5-8 同相比例放大电路
表5-20 同相比例放大电路测试表
实验电路如图5-9所示。

已知Uo=-RF(Ui1/R1+Ui2/R2),按表5-21的实验内容进行测量。

图5-9 反相求和放大电路 表5-21 反相求和放大电路测试表
5.熟悉积分电路 实验电路图如图5-10所
示。

（1）Ui 输入频率为100HZ,
幅值为±1V （峰峰值为2V ）的方波信号，同时观察和比较Ui 与U0的幅值大小
及相位关系，并记录波形。

(2）改变信号频率
（50Hz ~400Hz ）,观察Ui 与U0的相位、幅值及波行的变化。

当改变信号频率时，输出信号的波形、相位不变，但幅值随着频率的上升而下降。

四、实验结果与讨论：-
通过这次实验，我掌握了利用集成运算放大器组成比例\求和电路的方法，了解了他们的特点和性能，并学会了集成运算放大电路的测试和分析方法。

在实验过程中，在同相和反相放大电路中测量数据的误差和别人有很多不同，这应该是实验器件的差别所造成的。

指导教师批阅意见：
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内；
3、教师可根据实验报告整体情况酌情扣分（10分）。

合集下载

集成运算放大器的基本运算电路

集成运算放大器的基本运算电路


ui2 u
u i3
u
0
R1
R2
R3
2.加减运算电路
ui1
R1
Rf
ui2
R2
N
－∞
ui3
R 3
P
＋
R
ui4
4
R'
当ui1、ui2短路时 当Ui1、Ui2、Ui3、Ui4共同作用时
若又满足Rf =R1=R2=R3=R4时则
利用叠加定理求uo与ui1、ui2、 ui3各ui4之间的关系
uo
当ui3、ui4短路时
(ui1 ui2 ui3 )
Uo (ui1 ui2 ui3 )
上式中比例系数为-1，实现了加法运算。
2）同相求和运算电路
R'
ui1 i1
R 1
ui2 i2
R2
ui3 i3
R 3
i f
Rf
N
－
u-
∞
P u+ ＋
R1//R2//R3=R′//Rf
根据 “虚断”概念
uo
i1+i2+i3=0
ui1 u
2.一般单限比较器
图4-22所示的电路是一般单限比较器. UREF为外加参考电压。 集成运放的反相输入端接信号ui，同相输入端接参考电压UREF。
由于Aod→∞,所以当U﹣<U+时，ui<UREF时，受电源电压的 限制，uo只能为正极限值UOM,即UOH=﹣UOM； 反之，当U﹣＞U+时，uo为负极限值，即UOL=﹣UOM。 其传输入特性如图4-22(b)实线所示。
I1
U i1 R1
因虚地, u﹢=u﹣=
,
I2
Ui2 R2

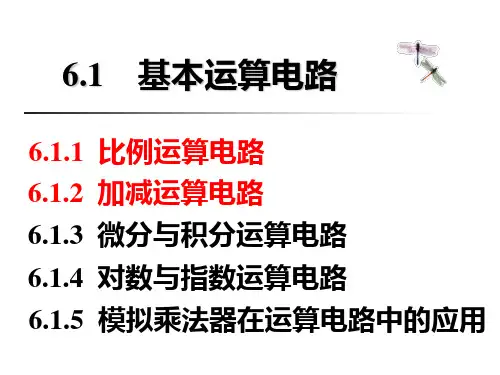

6.1基本运算电路
