火焰切割资料

火焰切割的原理与机制火焰切割是一种运用火焰燃烧腔燃烧产生的高温火焰，加上喷射出的高速氧化剂将材料氧化成气体，通过机械力量使被氧化的材料断开的加工方法。

火焰切割的广泛应用范围，让火焰切割成为了工业生产中的一项最常见的金属加工方法。

在关于火焰切割的原理和机制方面，下文将详细介绍。

一、火焰切割的原理火焰切割的原理是以燃烧氧化燃料（醋酸乙炔、甲烷、丙烯等）的混合气作为能源，同时向燃烧气体中喷入高纯度氧气，从而获得高温火焰。

在这个高温火焰的作用下，氧化性金属会在金属表面被氧化，然后再被高速氧化剂吹散之后，形成一种氧化后的金属气体，就会对材料表面产生很强大的腐蚀性，同时在此时将高速氧化剂的氧化性及沿金属表面运动的流动特征利用到极致。

最终这些介质会将金属表面冲击下去，从而实现通过切割金属的目的。

二、火焰切割的机制火焰切割的机制，就是根据高温火焰的原理，采用一套切割技术，将高温火焰的加热和氧化作用与机械力量相结合，实现对金属材料的切割过程。

火焰切割的切割过程主要包括三种机制：热传导切割、氧化切割和溶解切割。

1. 热传导切割通过热传导切割来切割金属板材是一种古老而简单的方式。

这种切割方式通过使用具有高风速的喷嘴来以高速气流的形式将金属表面的热量移动到附近的区域并燃烧。

这样，热量就会很快地向着金属内部传播，进而将金属靠燃烧的气体切断。

这种切割方式通常用于切割薄金属。

2. 氧化切割氧化切割也被称为燃气切割，这种切割方式利用氧化性金属在氧气的作用下能够快速氧化并腐蚀，形成金属氧化物，并将氧化物通过机械力量切割。

这种切割方式一般使用醋酸乙炔作为燃料，氧气作为氧化剂来产生火焰，并通过靠近火焰产生的高温氧化金属来实现切割的目的。

3. 溶解切割溶解切割是一种基于金属物理化学原理的切割方式，也被称为气体切割。

这种切割方式主要是通过氧、醋酸乙炔、钢板经过相互作用，使钢板表面被熔化并流动形成新的物质，然后再通过氧化作用将熔化的金属断开。

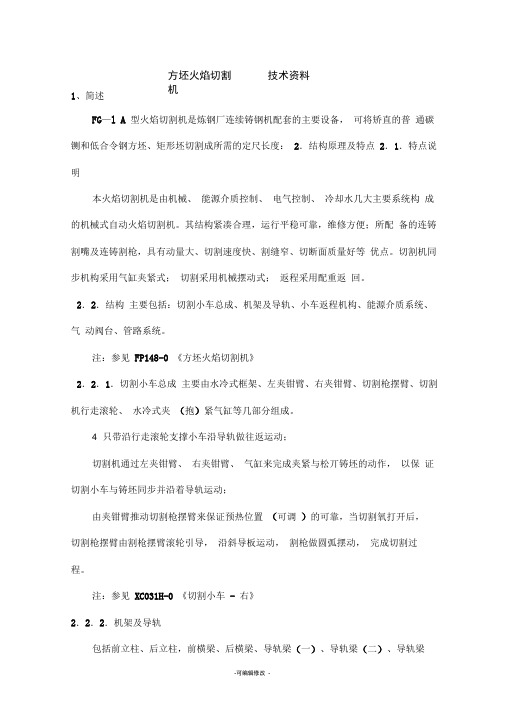

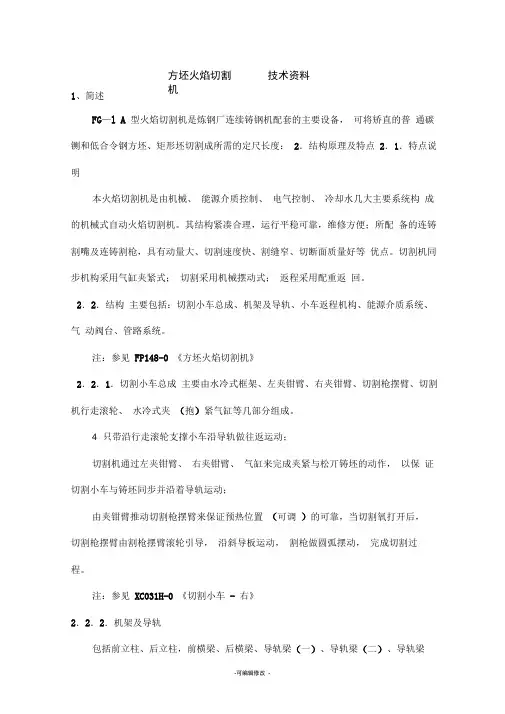

1、简述FG —l A 型火焰切割机是炼钢厂连续铸钢机配套的主要设备， 可将矫直的普 通碳铡和低合令钢方坯、矩形坯切割成所需的定尺长度： 2．结构原理及特点 2．1．特点说明本火焰切割机是由机械、 能源介质控制、 电气控制、 冷却水几大主要系统构 成的机械式自动火焰切割机。

其结构紧凑合理，运行平稳可靠，维修方便；所配 备的连铸割嘴及连铸割枪，具有动量大、切割速度快、割缝窄、切断面质量好等 优点。

切割机同步机构采用气缸夹紧式； 切割采用机械摆动式； 返程采用配重返 回。

2．2．结构 主要包括：切割小车总成、机架及导轨、小车返程机构、能源介质系统、气 动阀台、管路系统。

注：参见 FP148-0 《方坯火焰切割机》2．2．1．切割小车总成 主要由水冷式框架、左夹钳臂、右夹钳臂、切割枪摆臂、切割机行走滚轮、 水冷式夹 （抱）紧气缸等几部分组成。

4 只带沿行走滚轮支撑小车沿导轨做往返运动；切割机通过左夹钳臂、 右夹钳臂、 气缸来完成夹紧与松丌铸坯的动作， 以保 证切割小车与铸坯同步并沿着导轨运动；由夹钳臂推动切割枪摆臂来保证预热位置 （可调 ）的可靠，当切割氧打开后， 切割枪摆臂由割枪摆臂滚轮引导， 沿斜导板运动， 割枪做圆弧摆动， 完成切割过 程。

注：参见 XC031H-0 《切割小车 - 右》 2．2．2．机架及导轨包括前立柱、后立柱，前横梁、后横梁、导轨梁（一）、导轨梁（二）、导轨梁方坯火焰切割机技术资料（三）、斜导板组成。

小车行走导轨采用机加导轨，以保证切割小车行走平稳，无抖动现象；框架一侧安装有斜导板，框架有冷却水冷却。

2．2．3．小车返程机构主要由重锤、牵引线、滑轮组成。

当切割机完成切割后，夹（孢）紧气缸松开，此时小车在连接重锤的牵引线拉力下，拉动切割小车返回到原始位置，等待下一次切割过程。

2．2 ．4．能源介质系统能源介质控制系统是将从甲方管道送来的各种不同压力的能源介质凋整到火焰切割机正常使用所需的工作压力。

手工火焰切割知识点总结一、火焰切割概述火焰切割是利用氧、乙炔或其他可燃气体燃烧产生的高温火焰来将金属材料切割成所需形状的加工方法。

火焰切割的原理是利用氧燃烧剧烈产生的高温来熔化金属材料，然后通过氧气的喷射将熔融金属吹割掉，从而达到切割金属的目的。

二、火焰切割的适用材料1. 火焰切割适用于大多数金属材料，如碳钢、不锈钢、铝合金、铜合金等。

2. 火焰切割还可用于切割厚度不大的铸铁和镍合金等材料。

三、火焰切割的设备和工具1. 切割设备：包括氧气瓶、乙炔瓶、切割枪、切割嘴等。

2. 附件：包括气管、减压阀、闪光器、安全阀等。

3. 切割工具：包括打火机、切割手套、面罩、防护服等。

四、火焰切割的工艺过程1. 燃气供给：首先打开氧气瓶和乙炔瓶，将氧气和乙炔输送到切割枪内。

2. 点火预热：点燃切割枪的乙炔气流，进行加热预热金属材料。

3. 切割加热：在金属材料预热后，打开氧气气流，形成高温火焰对金属材料进行切割加热。

4. 切割操作：利用氧气的喷射，将熔化的金属吹割掉，从而完成切割操作。

五、火焰切割的注意事项1. 安全防护：进行火焰切割时，必须穿戴好切割手套、面罩、防护服等安全防护用具，确保人身安全。

2. 气源检查：在进行火焰切割前，必须检查氧气和乙炔瓶的气源是否充足，防止切割过程中气源中断。

3. 环境通风：火焰切割时会产生大量有害气体和烟雾，一定要确保操作环境的通风状况，防止有毒气体对操作人员造成危害。

六、火焰切割的常见问题及处理方法1. 切割不平整：可能是切割工艺参数设置不合理，需要调整氧气和乙炔的比例、喷嘴角度等。

2. 喷焰不稳定：可能是气源压力不稳定或气管连接不牢固，需要检查气源设备和连接部件。

3. 切口异常：可能是切割枪、切割嘴等部件磨损严重，需更换磨损部件。

4. 安全问题：如果出现气源泄漏、设备损坏等安全问题，必须立即停止切割操作，进行维修和处理。

七、火焰切割的优点和局限性1. 优点：火焰切割设备简单、成本低、适用范围广，特别适用于户外环境和野外作业。

火焰切割技术参数1.气源选择和压力要求：火焰切割所使用的气源主要是氧气和燃料气（如乙炔、丙烷等）。

氧气用于与燃料气进行燃烧，产生高温火焰。

在使用火焰切割技术时，氧气压力一般为0.5-1.0MPa，燃料气压力根据具体需求来确定。

2.火焰温度：火焰切割是利用火焰的高温来熔化金属进行切割的，因此火焰温度是一个重要的参数。

一般来说，火焰温度可以达到3000℃以上，足以将大部分金属材料进行熔化切割。

3.切割速度：切割速度是指单位时间内切割的长度。

切割速度一般根据材料的厚度和切割质量要求来确定。

一般来说，切割速度较快可以提高生产效率，但对于切割质量要求较高的工件，需要适当降低切割速度以确保切割质量。

4.切割质量和精度：切割质量和精度是衡量火焰切割技术优劣的重要指标。

切割质量主要包括切割面光洁度、垂直度、切口宽度和切口变形等。

切割精度主要包括切割尺寸的偏差和平行度的控制。

要获得较高的切割质量和精度，需要合理调整切割参数和选用合适的切割设备。

5. 切割厚度：火焰切割技术适用于切割较厚的金属板材。

一般来说，在氧燃气切割下，钢板的切割厚度可以达到150mm以上，铸铁等材料的切割厚度也可以达到一定程度。

6.能耗和环境影响：火焰切割技术的能耗主要涉及到氧气和燃料气的消耗。

同时，火焰切割过程中会产生大量的热量和废气，对环境造成一定的影响。

因此，在使用火焰切割技术时，需要注意节约能源和减少环境污染。

总之，火焰切割技术作为一种常用的金属切割方法，具有一系列的技术参数。

使用者需要根据实际需要和工件材料的要求来选择合适的切割参数，以保证切割质量和效率的最佳匹配。

同时，还需要注意安全操作，避免发生事故。

火焰切割的基础知识火焰切割是一种广泛应用于工业领域的金属切割方法，它的工作原理是利用氧气和燃气混合后的火焰，将金属部分加热至高温状态，再进行燃烧氧化，达到切割金属的目的。

它简单、易于操作、低成本，因此得到了广泛应用。

本文将详细介绍火焰切割的工作原理、设备要素、工艺参数和常见应用等方面，希望能够加深读者对于火焰切割的了解和认知。

一、火焰切割的工作原理火焰切割是一种化学反应力量应用于金属材料切割的方式。

它利用燃料气体和氧气在燃烧时放出大量热能，在切割区域加热瞬间达到金属熔点，然后通过喷射出的氧气燃烧金属，达到切削目的。

火焰切割一般应用于低温的铁、钢等金属材料。

通过火焰切割可以对金属材料进行直线、圆形等多种形状的切割，并且切割过程不会影响材料的性质，因此被广泛应用于汽车制造、机械制造、建筑等领域。

二、火焰切割的设备要素火焰切割的设备主要包括以下要素：（1）切割机床：切割机床是火焰切割的基本工具。

它由氧燃气切割机、压氧装置、切割架、切割夹具、氧氢切割垫等组成。

传统的切割机床一般是由氧气和乙炔混合气体进行切割。

但随着科技的发展，现在大多数使用氧气和液化石油气或液化天然气混合气体进行切割。

这种切割方式可以使气体稳定，切割效果更好，切割速度也更快。

（2）喷枪：喷枪是重要的切割设备。

它是将切割气体喷射至被切割金属材料上的专门工具。

喷枪主要有氧气、乙炔和氮气三种，但不同的喷枪也有相应不同的应用场景，如：氧气喷枪适用于铁、钢等高温材料的切割，氢气喷枪适用于管道、坚硬材料的切割，气体混合喷枪适用于不同材质的切割和焊接。

（3）气体储罐：气体储罐是储存氧气、燃气等切割气体的设施。

气体储罐按照气体种类不同分为液态储气罐和气态储气罐。

（4）附件设备：附件设备包括保护眼镜、手套、切割头等工作时必备的专业工具。

三、火焰切割的工艺参数在火焰切割过程中，操作者需要根据不同的金属材料、金属厚度、气体种类等因素，进行不同的操作参数设置，以此调整切割效果和切割速度。

火焰切割的介绍
火焰切割是利用气体火焰（氧气与燃气形成的火焰）加热钢板表面，使之局部达到燃烧温度，然后通入高纯度、高速度的切割氧流，使金属发生剧烈的燃烧反应并释放热量，同时借助高速切割氧流的巨大动能将燃烧生成的产物吹除并形成割缝。

在火焰切割中，有三个关键影响因素，分别为割嘴，氧气和燃气。

市场上有各种不同品牌不同型号的割嘴，有分体式和一体式，其结构尺寸不同，火焰的形态和切割氧流的状态就不同，切割性和效率就不同。

在火焰切割中，氧气有两路，一路氧气为低压氧，将与燃气混合形成火焰，来加热钢板。

另一路氧气为切割氧，不仅参与燃烧反应，也是切割过程的主要动力来源。

同时氧气的纯度和压力将直接影响切割能力和表面质量。

燃气的种类以及燃烧特性对火焰形态及切割质量也有重要的影响。

这里主要体现在燃气与氧气混合比例上，不同的氧气与燃气的混合比，将形成不同类型的火焰，主要有三种类型：
氧化焰，中性焰以及碳化焰。

不同的火焰类型，具有不同的火焰形态，其燃烧特性温度分布也都不同，所以选择合适的火焰类型也是保证高质量切割表面和切割速度的前提。

火焰切割的工作原理
火焰切割是一种常见的金属切割技术，其工作原理基于火焰的高温和氧化反应。

火焰切割通常使用乙炔与氧气的混合物，通过喷嘴将混合气体点燃，形成高温的火焰。

火焰切割的工作原理可以分为两个主要步骤：预热和切割。

在预热阶段，火焰
被用来加热金属工件的表面，使其达到足够的温度，以便后续的切割。

预热时，火焰喷嘴被调节，使火焰从内部产生适当的工作温度，一般在3000摄氏度左右。

在预热完成后，切割阶段开始。

切割时，火焰喷嘴底部的氧气流经过预热的金
属表面，与金属反应产生氧化反应。

氧气通过提供氧化剂的作用，迅速氧化金属并形成金属氧化物，同时产生大量的热能。

与此同时，由于金属氧化物的化学键较弱，切割操作员使用割炬将金属氧化物融化和吹散，从而实现切割金属的目的。

火焰切割的成功与否取决于多个因素，包括气体混合比例、火焰温度、喷嘴选
择和切割速度等。

正确的气体混合比例和火焰温度可以提供足够的热能，从而有效地切割金属。

喷嘴的选择根据金属的性质和切割要求来确定。

切割速度需要根据金属的厚度和所需的切割质量进行调节。

总的来说，火焰切割是一种可靠且广泛应用的金属切割技术。

其工作原理是利
用高温火焰和氧化反应来加热和切割金属，通过调节气体混合比例、火焰温度和切割速度等因素，可以实现高效、精确的切割操作。
