水蒸汽喷射泵.

关于蒸汽喷射泵1、水蒸汽喷射泵原理。

单级水蒸汽喷射泵结构如下图所示：图一：单级水蒸汽喷射泵原理水蒸汽喷射泵由蒸汽喷嘴及泵的外壳组成。

蒸汽喷嘴固定在外壳前端。

泵的外壳可分为被抽气体吸入端、蒸汽与被抽气体的混合段及收缩段、喉口部、扩张段组成。

蒸汽喷嘴是一个拉瓦尔喷头。

在喷出口附近高压蒸汽以绝热膨胀而喷出，蒸汽的压力能转化为速度能而形成超音速蒸汽流，这一段被称为绝热膨胀段。

超音速蒸汽流在运动过程中吸附周围的气体分子，使这些分子加入到蒸汽流股中，流股的体积不断扩大，速度逐渐降低，因此这一段被称为混合段。

当气流进入壳体的收缩段后，由混合气体组成的流股体积被压缩，其速度能又转化为压力能而向扩张段排出。

这就是单级泵工作的原理。

由此可见单级蒸汽喷射泵以高压水蒸汽为能源介质，将低压（P1）的被抽气体和蒸汽混合成压力较高（P2）的气体而一起排出。

喷射泵排出气体压力（P2）及吸入端被抽气体的压力（P1）之比，就称为该泵的压缩比。

K＝P2/P1压缩比越大，所需的能量越多即蒸汽消耗越高。

目前水蒸气喷射泵的压缩比通常小于8。

当压缩比大于10时，蒸汽消耗急剧增高。

压缩比达到12时，单级泵的能力已趋于极限。

2、多级水蒸汽喷射泵的组成及其工作原理由于单级泵压缩比有限，达不到真空冶金所需的0.5Torr，所以需要多级泵串联起来，逐级压缩，这就形成了蒸汽喷射泵系统。

下图是五级泵系统图：五级泵由前三级增压泵（S1，S2，S3）冷凝器C1及以后的二级喷射泵S4a，S4b，S5a，S5b及二个冷凝器C2，C3构成。

被抽气体经第一级增压泵S1向第二级增压泵S2前端排出。

S1的负荷就是来自真空室的被抽气体。

而S2的负荷则包括来自真空室的气体及由S1喷出的蒸汽。

因此，S2的负荷比S1大得多。

同理，S3的负荷是S2的负荷加上来自S2的蒸汽。

为了减轻后面二级泵的负荷，在S3后设一冷凝器C1。

通过C1喷水，将S1，S2，S3的蒸汽冷凝，同时使被抽气体温度降低。

蒸汽喷射泵原理
蒸汽喷射泵是一种利用高速蒸汽动能将液体或气体抽出的装置，它通过蒸汽的动能来传递能量，实现液体或气体的抽出和增压。

蒸
汽喷射泵的原理主要包括喷嘴、混合腔和扩散管三个部分。

首先，喷嘴是蒸汽喷射泵的核心部件，它通过高速喷射的蒸汽
产生动能，形成高速流动的蒸汽射流。

当蒸汽射流通过喷嘴的缩颈
部分时，由于速度增大，静压力降低，从而形成一个低压区域。

在
这个低压区域内，液体或气体被抽入喷嘴内部。

其次，液体或气体被抽入喷嘴内部后，与高速蒸汽射流混合，
在混合腔内形成高速旋转的混合流。

在混合腔内，蒸汽的动能被传
递给液体或气体，使其能量增加，压力提高。

最后，混合流在扩散管内膨胀，速度减小，静压力增大，从而
将能量转化为压力能，实现了液体或气体的抽出和增压。

蒸汽喷射泵的原理简单清晰，通过蒸汽的动能传递实现了液体
或气体的抽出和增压。

在实际应用中，蒸汽喷射泵广泛用于化工、
石油、制药、食品等行业的液体或气体输送和增压领域。

其结构简
单、维护方便、无需外部动力驱动等特点，使其在一些特殊环境下
具有独特的优势。

总之，蒸汽喷射泵作为一种利用蒸汽动能传递能量的装置，其
原理简单清晰，应用广泛。

通过喷嘴、混合腔和扩散管的协同作用，实现了液体或气体的抽出和增压，为液体或气体输送和增压提供了
一种简单高效的解决方案。

蒸汽喷射真空泵工作原理
1、工作原理
蒸汽喷射真空泵是一种用水蒸汽作为抽气介质来获得真空的装置。

一定压力的蒸汽通过喷嘴以超音速射出,由压力能转化为速度能。

在喷嘴出口处由于高速汽流的引射作用形成低压，工作蒸汽与被抽气流在混合室进行混合，并进行能量交换，混合气流在扩压管内得到减速增压排出泵体。

2、级数
由于用户对真空度要求不同，蒸汽喷射真空泵可由单级或数级串接。

级数越多，真空度越高。

按级数可分为1ZPB、2ZPB、3ZPB、4ZPB、5ZPB。

为了降低第一级和第二级喷射器的工作负荷和蒸汽消耗量，在第一级和第二级喷射器之间设置了中间冷凝器。

为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音冷凝器。

中间冷凝器和消音冷凝器可分为直冷式或间冷式。

直冷式冷凝器亦称混合式冷凝器，可分为喷淋式和筛板式。

间冷式冷凝器亦称列管式冷凝器。

4、产品用途
1ZPB系列: 适用于气力输送，废气（尾气）回收（捕集），减压蒸发，加氢裂解，催化重整。

2ZPB系列：适用于化纤脱水，油脂脱水，海水淡化等装置起动抽真空，无机盐、碱液及其它化合物的真空浓缩蒸发。

3ZPB系列：适用于PVC法海水淡化，甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。

4 ZPB系列：适用于钢包真空精炼，脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。

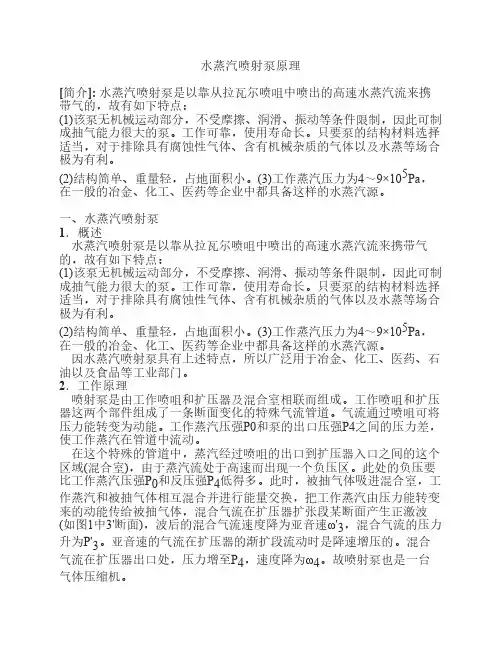

水蒸汽喷射泵原理[简介]:水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的，故有如下特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。

工作可靠，使用寿命长。

只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻，占地面积小。

(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

一、水蒸汽喷射泵1．概述水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的，故有如下特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。

工作可靠，使用寿命长。

只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻，占地面积小。

(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

因水蒸汽喷射泵具有上述特点，所以广泛用于冶金、化工、医药、石油以及食品等工业部门。

2．工作原理喷射泵是由工作喷咀和扩压器及混合室相联而组成。

工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。

气流通过喷咀可将压力能转变为动能。

工作蒸汽压强P0和泵的出口压强P4之间的压力差，使工作蒸汽在管道中流动。

在这个特殊的管道中，蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室)，由于蒸汽流处于高速而出现一个负压区。

此处的负压要比工作蒸汽压强P0和反压强P4低得多。

此时，被抽气体吸进混合室，工作蒸汽和被抽气体相互混合并进行能量交换，把工作蒸汽由压力能转变来的动能传给被抽气体，混合气流在扩压器扩张段某断面产生正激波(如图1中3'断面)，波后的混合气流速度降为亚音速ω'3，混合气流的压力升为P'3。

亚音速的气流在扩压器的渐扩段流动时是降速增压的。

蒸汽喷射式热泵原理蒸汽喷射式热泵是一种利用蒸汽动力实现热能传递的热泵系统。

它通过蒸汽喷射产生高温高压的蒸汽，再将高温高压蒸汽与待加热的流体进行混合，从而实现热能的传递。

蒸汽喷射式热泵具有节能、环保、安全可靠等优势，在工业领域中得到广泛的应用。

蒸汽喷射式热泵的工作过程包括蒸汽产生、喷射、增压和混合四个步骤。

蒸汽产生是蒸汽喷射式热泵的第一步，它通常通过蒸汽发生器来实现。

蒸汽发生器的主要作用是在进入喷射器之前将水加热并转化为蒸汽。

为了提高效率，蒸汽发生器通常采用多级加热方式，即将蒸汽的温度逐级提高，以提高蒸汽喷射的能力。

喷射是蒸汽喷射式热泵的第二步，它是通过使用高速的蒸汽将低温低压的流体混合到热泵系统中，从而实现热能的传递。

喷射器通常由一个喷嘴和一个真空室组成。

蒸汽经过喷嘴进入真空室，在真空室内产生高速蒸汽射流。

低温低压流体进入喷嘴附近，通过与高速蒸汽的混合，使其增加速度并形成混合流体。

增压是蒸汽喷射式热泵的第三步，它是为了增加流体的压力以满足应用要求。

在增压阶段，高速混合流体通过增压器进入，增压器中通常设置有转动元件，如转子或动叶片。

高速流体经过增压器的转动元件，使其速度减小，而压力增加。

通过这种方式，增压后的混合流体达到了所需的压力。

混合是蒸汽喷射式热泵的最后一步，它是为了实现热能的传递。

增压后的混合流体与待加热的流体进行混合，并在混合过程中实现能量传递。

高温高压的混合流体与待加热的流体发生热交换，从而使待加热的流体的温度升高。

同时，高温高压的混合流体也发生冷却，温度降低并形成低温低压的混合流体。

低温低压的混合流体进入真空室再次进行喷射循环，从而实现了热能的回收利用。

综上所述，蒸汽喷射式热泵通过蒸汽喷射产生高温高压的蒸汽，并将其与待加热的流体进行混合，从而实现热能的传递。

它的工作过程包括蒸汽产生、喷射、增压和混合四个步骤。

蒸汽喷射式热泵具有节能、环保、安全可靠等优势，在工业领域中有着广泛的应用前景。

书山有路勤为径，学海无涯苦作舟

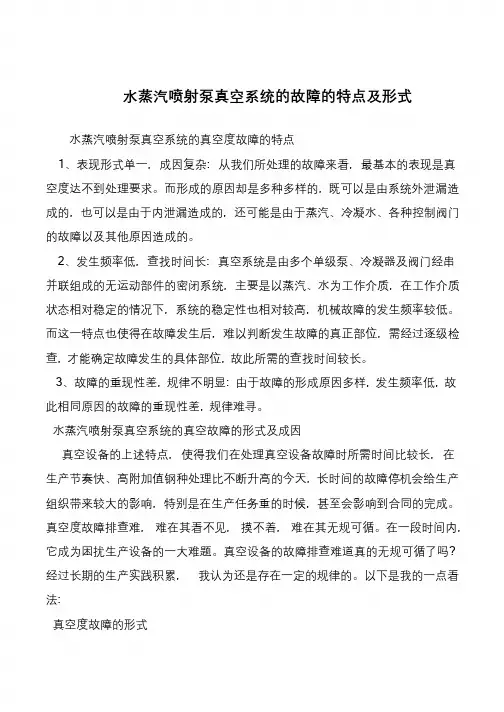

水蒸汽喷射泵真空系统的故障的特点及形式
水蒸汽喷射泵真空系统的真空度故障的特点
1、表现形式单一, 成因复杂: 从我们所处理的故障来看, 最基本的表现是真空度达不到处理要求。

而形成的原因却是多种多样的, 既可以是由系统外泄漏造成的, 也可以是由于内泄漏造成的, 还可能是由于蒸汽、冷凝水、各种控制阀门的故障以及其他原因造成的。

2、发生频率低, 查找时间长: 真空系统是由多个单级泵、冷凝器及阀门经串并联组成的无运动部件的密闭系统, 主要是以蒸汽、水为工作介质, 在工作介质状态相对稳定的情况下, 系统的稳定性也相对较高, 机械故障的发生频率较低。

而这一特点也使得在故障发生后, 难以判断发生故障的真正部位, 需经过逐级检查, 才能确定故障发生的具体部位, 故此所需的查找时间较长。

3、故障的重现性差, 规律不明显: 由于故障的形成原因多样, 发生频率低, 故此相同原因的故障的重现性差, 规律难寻。

水蒸汽喷射泵真空系统的真空故障的形式及成因
真空设备的上述特点, 使得我们在处理真空设备故障时所需时间比较长, 在生产节奏快、高附加值钢种处理比不断升高的今天, 长时间的故障停机会给生产组织带来较大的影响, 特别是在生产任务重的时候, 甚至会影响到合同的完成。

真空度故障排查难, 难在其看不见, 摸不着, 难在其无规可循。

在一段时间内, 它成为困扰生产设备的一大难题。

真空设备的故障排查难道真的无规可循了吗? 经过长期的生产实践积累, 我认为还是存在一定的规律的。

以下是我的一点看法:
真空度故障的形式。

蒸汽喷射泵的工作原理
蒸汽喷射泵，也常被称作“压力处理装置”，是利用反应力学原理来转换流体能量的类型和定位，将高压低流量的蒸汽转换成低压高流量的流体。

它主要把蒸汽压力转换成流量和动能，被广泛用于空调、冷却液冷却、压水机、航空飞机发动机和船舶等系统中。

蒸汽喷射泵的原理是利用膨胀物理原理来增加空间容积大小和
流量大小，蒸汽喷射泵由泵芯、冲洗管、膨胀管、出口管组成，它将蒸汽从高压接口送入泵芯内部，通过冲洗管和回油管将蒸汽流入膨胀管，在膨胀管内，由于膨胀作用，蒸汽的静压和温度均会降低，然后通过出口管流入受力系统，从而完成转换的过程。

蒸汽喷射泵的压力转换过程由三步构成：排入、准备和膨胀转换。

排入阶段，蒸汽从高压接口进入泵芯，通过冲洗管流出，准备阶段，蒸汽进入膨胀管，经过膨胀管混合洗涤，膨胀转换阶段，蒸汽冲击力引起膨胀，使蒸汽温度下降，压力减少，在低压侧，蒸汽完成膨胀后流入受力系统，达到节能效果。

蒸汽喷射泵在节能减排方面也发挥着重要作用。

它克服了蒸汽压力损失对效率损失的影响，并将能量转换为可以利用的形式。

此外，蒸汽喷射泵不会污染环境，节能环保，操作简便，维护方便等优点，使其在日常生活和工业生产中得到了广泛应用。

总而言之，蒸汽喷射泵是一种高精度的压力处理装置，它可以有效的降低能耗、降低对环境的污染，具有良好的应用前景。

- 1 -。

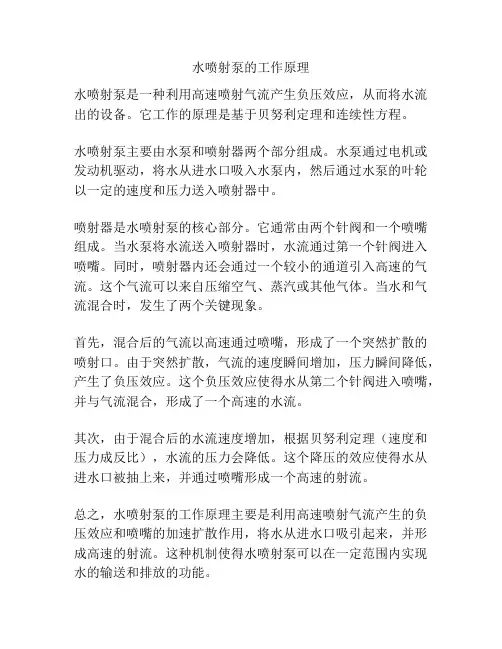

水喷射泵的工作原理
水喷射泵是一种利用高速喷射气流产生负压效应，从而将水流出的设备。

它工作的原理是基于贝努利定理和连续性方程。

水喷射泵主要由水泵和喷射器两个部分组成。

水泵通过电机或发动机驱动，将水从进水口吸入水泵内，然后通过水泵的叶轮以一定的速度和压力送入喷射器中。

喷射器是水喷射泵的核心部分。

它通常由两个针阀和一个喷嘴组成。

当水泵将水流送入喷射器时，水流通过第一个针阀进入喷嘴。

同时，喷射器内还会通过一个较小的通道引入高速的气流。

这个气流可以来自压缩空气、蒸汽或其他气体。

当水和气流混合时，发生了两个关键现象。

首先，混合后的气流以高速通过喷嘴，形成了一个突然扩散的喷射口。

由于突然扩散，气流的速度瞬间增加，压力瞬间降低，产生了负压效应。

这个负压效应使得水从第二个针阀进入喷嘴，并与气流混合，形成了一个高速的水流。

其次，由于混合后的水流速度增加，根据贝努利定理（速度和压力成反比），水流的压力会降低。

这个降压的效应使得水从进水口被抽上来，并通过喷嘴形成一个高速的射流。

总之，水喷射泵的工作原理主要是利用高速喷射气流产生的负压效应和喷嘴的加速扩散作用，将水从进水口吸引起来，并形成高速的射流。

这种机制使得水喷射泵可以在一定范围内实现水的输送和排放的功能。

蒸汽喷射泵原理蒸汽喷射泵是一种利用蒸汽动能将液体抽出的装置，它是利用蒸汽的动能来增加液体的压力，从而实现液体的输送。

蒸汽喷射泵广泛应用于化工、石油、冶金、制药等领域，具有结构简单、无需动力驱动、运行可靠等优点。

下面将介绍蒸汽喷射泵的原理及工作过程。

1. 原理。

蒸汽喷射泵的原理基于质量守恒和动量守恒定律。

当蒸汽通过喷嘴高速喷射时，由于喷嘴的收缩和扩散段，使得蒸汽的速度增大，压力降低。

在喷嘴的吸入口，液体被抽入，与高速蒸汽混合并加速，液体被压缩，压力增大。

最终混合流进入扩散管，速度减小，压力增大，将液体输送至所需位置。

2. 工作过程。

蒸汽喷射泵的工作过程分为吸入、混合和排出三个阶段。

首先，在吸入阶段，蒸汽通过喷嘴高速喷射，产生低压区，使得液体被抽入。

其次，在混合阶段，蒸汽与液体混合并加速，形成高速混合流。

最后，在排出阶段，高速混合流进入扩散管，速度减小，压力增大，将液体排出。

整个工作过程中，蒸汽的动能被转化为液体的压力能，实现了液体的抽出和输送。

3. 设计要点。

蒸汽喷射泵的设计需要考虑喷嘴形状、尺寸和结构，以及混合管和扩散管的设计。

喷嘴的设计影响蒸汽的喷射速度和压力降，直接影响到液体的抽出效果；混合管的设计需要考虑蒸汽和液体的充分混合，以及混合后的流速和压力；扩散管的设计需要将混合流的动能转化为压力能，实现液体的排出。

因此，在蒸汽喷射泵的设计中，需要综合考虑各个部件的结构和参数，以实现最佳的工作效果。

4. 应用领域。

蒸汽喷射泵广泛应用于化工、石油、冶金、制药等领域，主要用于液体的抽出和输送。

例如，在化工生产中，蒸汽喷射泵常用于抽取高浓度腐蚀性液体，如盐酸、硫酸等；在石油行业，蒸汽喷射泵常用于输送高温、高压的原油和天然气液体。

由于蒸汽喷射泵具有结构简单、无需动力驱动、运行可靠等优点，因此受到广泛的应用和青睐。

总结，蒸汽喷射泵是一种利用蒸汽动能将液体抽出的装置，其原理基于质量守恒和动量守恒定律。

在工作过程中，蒸汽喷射泵经历吸入、混合和排出三个阶段，将蒸汽的动能转化为液体的压力能，实现了液体的抽出和输送。

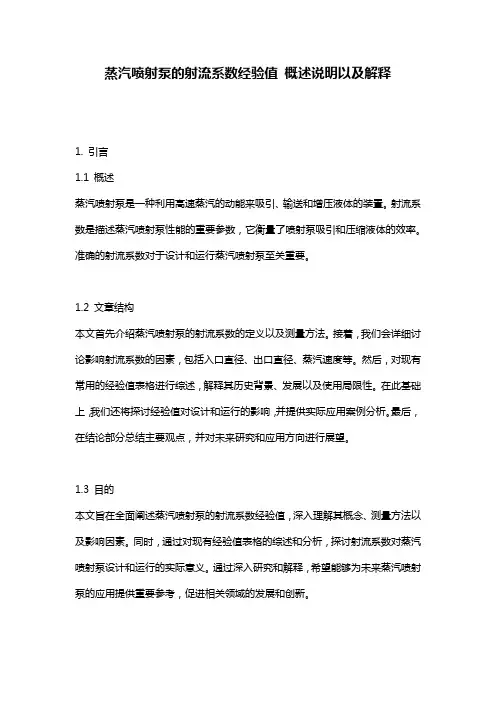

蒸汽喷射泵的射流系数经验值概述说明以及解释1. 引言1.1 概述蒸汽喷射泵是一种利用高速蒸汽的动能来吸引、输送和增压液体的装置。

射流系数是描述蒸汽喷射泵性能的重要参数，它衡量了喷射泵吸引和压缩液体的效率。

准确的射流系数对于设计和运行蒸汽喷射泵至关重要。

1.2 文章结构本文首先介绍蒸汽喷射泵的射流系数的定义以及测量方法。

接着，我们会详细讨论影响射流系数的因素，包括入口直径、出口直径、蒸汽速度等。

然后，对现有常用的经验值表格进行综述，解释其历史背景、发展以及使用局限性。

在此基础上，我们还将探讨经验值对设计和运行的影响，并提供实际应用案例分析。

最后，在结论部分总结主要观点，并对未来研究和应用方向进行展望。

1.3 目的本文旨在全面阐述蒸汽喷射泵的射流系数经验值，深入理解其概念、测量方法以及影响因素。

同时，通过对现有经验值表格的综述和分析，探讨射流系数对蒸汽喷射泵设计和运行的实际意义。

通过深入研究和解释，希望能够为未来蒸汽喷射泵的应用提供重要参考，促进相关领域的发展和创新。

2. 蒸汽喷射泵的射流系数经验值2.1 射流系数的定义蒸汽喷射泵是一种通过使用高速蒸汽来增压输送液体的设备。

在设计和运行过程中，射流系数是一个重要的参数。

射流系数是指蒸汽喷射泵中喷嘴出口处的实际质量流率与理论理想质量流率之比。

这个比值能够直观地反映出液体吸入、混合和排出等过程中损失的质量流率比例，进而影响整个系统的性能。

2.2 射流系数的测量方法为了确定蒸汽喷射泵中的射流系数，有几种常用的测量方法可供选择。

其中，常见且相对简单易行的方法是基于实验测定。

在实验中，可以使用称重法或容积法来测量实际质量或体积流率，并与理论质量或体积流率进行比较。

通过对多组不同工况下的测量数据进行处理和分析，得到不同条件下蒸汽喷射泵的射流系数。

此外，还可以利用计算机模拟软件对蒸汽喷射泵的流动过程进行数值模拟，以获得预期的射流系数。

然而，这种方法需要较高的计算能力和专业知识，并且对模型的准确性和边界条件的设定要求较高。

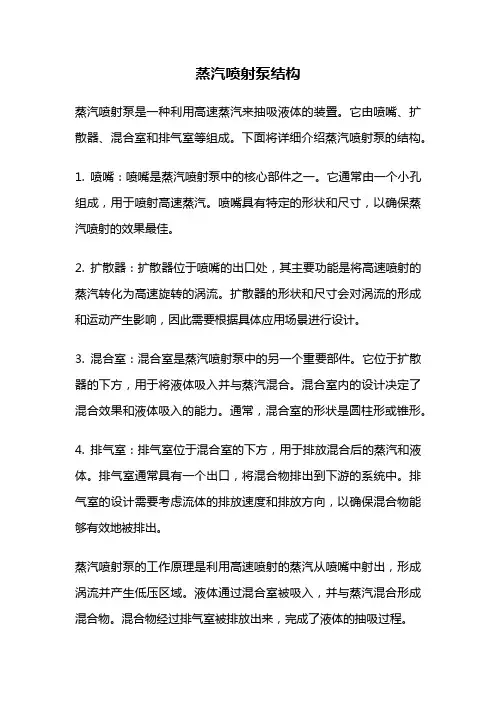

蒸汽喷射泵结构蒸汽喷射泵是一种利用高速蒸汽来抽吸液体的装置。

它由喷嘴、扩散器、混合室和排气室等组成。

下面将详细介绍蒸汽喷射泵的结构。

1. 喷嘴：喷嘴是蒸汽喷射泵中的核心部件之一。

它通常由一个小孔组成，用于喷射高速蒸汽。

喷嘴具有特定的形状和尺寸，以确保蒸汽喷射的效果最佳。

2. 扩散器：扩散器位于喷嘴的出口处，其主要功能是将高速喷射的蒸汽转化为高速旋转的涡流。

扩散器的形状和尺寸会对涡流的形成和运动产生影响，因此需要根据具体应用场景进行设计。

3. 混合室：混合室是蒸汽喷射泵中的另一个重要部件。

它位于扩散器的下方，用于将液体吸入并与蒸汽混合。

混合室内的设计决定了混合效果和液体吸入的能力。

通常，混合室的形状是圆柱形或锥形。

4. 排气室：排气室位于混合室的下方，用于排放混合后的蒸汽和液体。

排气室通常具有一个出口，将混合物排出到下游的系统中。

排气室的设计需要考虑流体的排放速度和排放方向，以确保混合物能够有效地被排出。

蒸汽喷射泵的工作原理是利用高速喷射的蒸汽从喷嘴中射出，形成涡流并产生低压区域。

液体通过混合室被吸入，并与蒸汽混合形成混合物。

混合物经过排气室被排放出来，完成了液体的抽吸过程。

蒸汽喷射泵具有以下特点和优势：1. 结构简单：蒸汽喷射泵的结构相对简单，由少量的部件组成，易于制造和维护。

2. 无动力驱动：蒸汽喷射泵不需要外部动力驱动，完全依靠蒸汽的能量来工作，节省了能源和成本。

3. 抽吸能力强：蒸汽喷射泵能够产生较高的抽吸真空度，适用于抽吸低压和高温的液体。

4. 具有自吸能力：蒸汽喷射泵具有自吸能力，可以在吸入液体前不需要预先装液，方便实际应用。

5. 无移动部件：蒸汽喷射泵中没有移动部件，因此不需要润滑和维护，减少了故障和停机时间。

蒸汽喷射泵广泛应用于化工、石油、冶金、电力等行业。

例如，在化工工艺中，蒸汽喷射泵可以用于吸取反应器中的废气，实现环境保护和资源回收。

在石油行业，蒸汽喷射泵可以用于油井提取和输送过程中的液体抽吸。

水蒸汽喷射泵原理水蒸汽喷射泵是一种通过水蒸汽对水或其他液体进行加压的装置。

它是在泵的进口端部分引入高速水蒸汽，使其与液体混合，通过速度能量转化将液体抽吸和输送出去。

水蒸汽喷射泵的原理主要包括：液体抽吸、液体驱动和混合冷却三个步骤。

首先是液体的抽吸。

液体从泵的进口进入液环，在液环的作用下形成液环。

引入高压水蒸汽，在进口与出口之间形成交换器，将水蒸汽加速并雾化，形成喷口。

当水蒸汽通过喷口时，它形成雾化状态，形成高速气流直接撞击在液体表面，产生壳（状）减压及渐增压，使液体进入加压腔内。

液体在加压腔内经过喷嘴的中冷，进一步增加溶质裂解的速度和料液的干燥程度，提高溶剂的升级指标。

其次是液体的驱动。

水蒸汽通过喷射器时，形成的高速气流直接雾化，撞击在液体表面上，使液体形成高速射流，通过喷管进入加压室，并在室内与高速气流进行强烈混合，从而使液体排出。

液体在高速气流的作用下，被加速排出加压室，完成加压和输送的过程。

最后是混合冷却。

在水蒸汽与液体的高速混合区形成的喷流中，水蒸汽的热能被液体吸收，使液体进行冷却。

混合冷却过程中，由于水蒸汽的加热和蒸发以及液体的冷却，形成包含饱和水蒸汽和液体两相的混合物，这种饱和水蒸汽和液体的混合物就是液体的加热。

混合冷却的主要是冷凝高温蒸汽的过程，具有换热效率高、操作方便、结构简单等特点。

总结：水蒸汽喷射泵是一种利用高速水蒸汽对液体进行加压和输送的装置。

它通过液体抽吸，液体驱动和混合冷却三个步骤实现。

在液体抽吸过程中，高速水蒸汽撞击在液体表面上，使液体形成高速射流并被加速排出。

在液体驱动过程中，水蒸汽与液体混合在一起，形成喷流，使液体进行加压和排出。

在混合冷却过程中，水蒸汽的热能被液体吸收，使液体进行冷却，形成饱和水蒸汽和液体的混合物。

水蒸汽喷射泵具有换热效率高、操作方便和结构简单等优点，被广泛应用于工业生产中。

蒸汽喷射热泵技术参数摘要：一、蒸汽喷射热泵的概念与原理二、蒸汽喷射热泵的优点与应用三、蒸汽喷射热泵的技术参数四、蒸汽喷射热泵在工业生产中的应用案例五、蒸汽喷射热泵的发展前景正文：一、蒸汽喷射热泵的概念与原理蒸汽喷射热泵，又称压力匹配器、蒸汽喷射器或蒸汽喷射式热泵，是一种利用高压蒸汽驱动的热能提升设备。

它广泛应用于纺织、造纸、石油、化工、热电、橡塑、包装、电力等以蒸汽作为动力的工业中，主要用来促进蒸汽循环，提高低压蒸汽压力。

蒸汽喷射热泵的原理是借助高压蒸汽（驱动蒸汽）喷射产生的高速气流将低压蒸汽或凝结水闪蒸汽压力和温度提高。

在这个过程中，高压蒸汽的压力和温度降低，从而实现能量的传递与提升。

二、蒸汽喷射热泵的优点与应用蒸汽喷射热泵具有如下优点：结构简单、无转动部件，因而寿命长、运行可靠；操作方便、维修容易、自动调节、保证出口压力稳定；节能效果显著，有利于环保。

蒸汽喷射热泵的应用领域非常广泛，尤其在工业生产中具有很高的实用价值。

例如，在纸机干燥部，蒸汽喷射热泵可以有效提高蒸汽压力，从而提高纸张的干燥速度和质量；在热电厂中，蒸汽喷射热泵可以用于提高低压蒸汽的压力，以满足生产工艺的要求。

三、蒸汽喷射热泵的技术参数蒸汽喷射热泵的主要技术参数包括喷嘴直径、喷嘴长度、接受室体积、混合室体积、扩压室体积等。

这些参数会影响到热泵的性能、效率和稳定性。

因此，在设计与选用蒸汽喷射热泵时，需要根据具体工况和需求选择合适的技术参数。

四、蒸汽喷射热泵在工业生产中的应用案例例如，在某热电厂的供热系统中，采用蒸汽喷射热泵将低压蒸汽的压力提高至55mpa，从而增加了热化发电量，提高了热能利用率。

五、蒸汽喷射热泵的发展前景随着节能减排的需求日益迫切，蒸汽喷射热泵在工业生产中的应用前景十分广阔。

蒸汽喷射泵扬程计算公式蒸汽喷射泵是一种利用高压蒸汽能量将液体抽送到较高处的装置。

它通常用于化工、石油、食品、医药等行业的生产过程中。

蒸汽喷射泵的扬程是指液体被抽送到的高度，是衡量蒸汽喷射泵性能的重要指标之一。

在实际应用中，需要根据蒸汽喷射泵的工作参数来计算其扬程。

下面我们将介绍蒸汽喷射泵扬程的计算公式及其应用。

蒸汽喷射泵的扬程计算公式如下：H = (P1-P2) / ρg。

其中，H为蒸汽喷射泵的扬程，单位为米（m）；P1为蒸汽喷射泵进口处的压力，单位为帕斯卡（Pa）；P2为蒸汽喷射泵出口处的压力，单位为帕斯卡（Pa）；ρ为液体的密度，单位为千克/立方米（kg/m³）；g为重力加速度，单位为米/秒²（m/s²）。

通过上述公式，我们可以看出蒸汽喷射泵的扬程与进口处和出口处的压力差有关，压力差越大，扬程越高。

同时，扬程还与液体的密度和重力加速度有关，密度越大，重力加速度越小，扬程也会相应增加。

在实际应用中，我们可以通过蒸汽喷射泵的工作参数来计算其扬程。

首先需要测量蒸汽喷射泵进口处和出口处的压力，然后根据液体的密度和重力加速度来计算扬程。

在计算过程中，需要确保所使用的参数是准确的，以保证计算结果的准确性。

除了使用上述公式进行计算外，我们还可以通过实验来确定蒸汽喷射泵的扬程。

在实验中，可以通过改变进口处和出口处的压力差，来观察蒸汽喷射泵的扬程变化情况，从而确定其扬程性能。

蒸汽喷射泵扬程的计算对于蒸汽喷射泵的选型和应用具有重要意义。

在实际工程中，我们需要根据工艺要求和现场条件来确定蒸汽喷射泵的扬程，以保证其能够正常工作并满足生产需求。

因此，对蒸汽喷射泵扬程的计算和应用有着重要的实际意义。

除了扬程计算外，蒸汽喷射泵的性能参数还包括流量、效率等指标。

这些参数的计算和应用对于蒸汽喷射泵的选型和运行管理同样具有重要意义。

在实际应用中，我们需要综合考虑蒸汽喷射泵的各项性能指标，以确保其能够正常工作并满足生产需求。

水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的，故有如下特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。

工作可靠，使用寿命长。

只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻，占地面积小。

(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

一、水蒸汽喷射泵1．概述水蒸汽喷射泵是以靠从拉瓦尔喷咀中喷出的高速水蒸汽流来携带气的，故有如下特点：(1)该泵无机械运动部分，不受摩擦、润滑、振动等条件限制，因此可制成抽气能力很大的泵。

工作可靠，使用寿命长。

只要泵的结构材料选择适当，对于排除具有腐蚀性气体、含有机械杂质的气体以及水蒸等场合极为有利。

(2)结构简单、重量轻，占地面积小。

(3)工作蒸汽压力为4～9×105Pa，在一般的冶金、化工、医药等企业中都具备这样的水蒸汽源。

因水蒸汽喷射泵具有上述特点，所以广泛用于冶金、化工、医药、石油以及食品等工业部门。

2．工作原理喷射泵是由工作喷咀和扩压器及混合室相联而组成。

工作喷咀和扩压器这两个部件组成了一条断面变化的特殊气流管道。

气流通过喷咀可将压力能转变为动能。

工作蒸汽压强P0和泵的出口压强P4之间的压力差，使工作蒸汽在管道中流动。

在这个特殊的管道中，蒸汽经过喷咀的出口到扩压器入口之间的这个区域(混合室)，由于蒸汽流处于高速而出现一个负压区。

此处的负压要比工作蒸汽压强P0和反压强P4低得多。

此时，被抽气体吸进混合室，工作蒸汽和被抽气体相互混合并进行能量交换，把工作蒸汽由压力能转变来的动能传给被抽气体，混合气流在扩压器扩张段某断面产生正激波(如图1中3'断面)，波后的混合气流速度降为亚音速ω'3，混合气流的压力升为P'3。

亚音速的气流在扩压器的渐扩段流动时是降速增压的。

蒸汽喷射泵原理
蒸汽喷射泵是一种通过蒸汽喷射原理来实现液体增压输送的设备。

它主要由喷射器、壳体、液体进口和出口等部分组成。

工作原理：
1. 喷射器：蒸汽喷射泵的核心部件为喷射器。

喷射器内部有两个通道，一个是蒸汽通道，用于蒸汽的进出；另一个是液体通道，用于液体的进出。

喷射器上还设有一组喷嘴，可以将蒸汽和液体喷射混合。

2. 蒸汽进出口：蒸汽由外部供应系统提供，通过蒸汽进口进入喷射器内部。

蒸汽经过喷嘴喷射，产生高速喷射流，并形成一定的负压。

3. 液体进出口：待增压的液体通过液体进口进入喷射器内部，并与蒸汽喷射流混合。

混合后的液体与蒸汽一起经过喷嘴喷射出来。

4. 喷射效应：蒸汽和液体在喷嘴中相互作用，产生喷射效应。

由于蒸汽的高速喷射，使液体处于相对静止状态下，产生负压，将液体吸入泵中。

同时，蒸汽的冲击力也给液体以向前推动的力量。

5. 系统增压：蒸汽和液体混合后，通过喷射器的出口流出，此时液体已经处于高压状态。

通过控制蒸汽流量和压力，可以调节蒸汽喷射泵的输出压力。

蒸汽喷射泵的工作原理基于负压效应和液体冲击力，因此它没有机械运动部件，具有结构简单、使用可靠、维护方便的特点。

在工业领域广泛应用于液体输送、提升和增压等工艺过程中。

什么是水蒸汽喷射真空泵水蒸汽喷射真空泵steam ejection vacuum pump利用水蒸汽射流抽气的真空泵，简称喷射泵。

喷射泵的特点是：启动快，工作压力范围宽，抽气量大，能直接排入大气，结构简单，因无运动构件而运行可靠，使用期长。

这种泵很适于抽除含尘、可凝性、腐蚀性和易燃易爆气体。

但这种泵的蒸汽和水耗量较大，利用率较低，因而适用于有廉价的副产蒸汽或可利用的余汽、废汽的场合。

喷射泵已广泛用于真空冶炼、真空脱气、真空浓缩、真空干燥、真空蒸馏、真空制冷和真空运输等方面。

水蒸汽喷射真空泵基本上是由喷射器和冷凝器组合而成的。

有一个喷射器的喷射泵称为单级泵，由两个或两个以上喷射器串联组成的喷射泵分别称为2级泵、3级泵等（见表[url=][喷射泵的性能]）。

图1 4级喷射泵外观图为4级喷射泵的外观图。

喷射器图2 喷射器为喷射器的结构示意和工作原理。

压力为0、速度为0的工作蒸汽流经拉瓦尔喷嘴（见拉瓦尔喷管），在喷嘴出口处射流的速度上升到超音速1，而压力下降为1，因而将被抽气体吸入，与高速蒸汽流碰撞、混合和交换能量、并流向扩散器。

在扩散器收缩段蒸汽和被抽气体进一步混合，成为均匀混合气体。

在这一过程中混合气体的速度开始连续下降，而压力连续上升，在扩散器喉段附近产生正激波。

混合气体速度由超音速急剧降为亚音速，而压力则随之急剧升高。

在扩散器出口处，压力上升到大气压力或后一级喷射器的进口压力时，混合气体即排出。

多级泵单级喷射泵的压缩比（即排气压力与进气压力之比）一般不超过10，为了获得更低的极限压力，就要采用多级泵。

表喷射泵的性能为不同级数喷射泵的性能。

多级泵的每级喷射器所喷射出的混合气体为被抽气体与工作蒸汽的混合物，除末级排入大气外，都被后一级抽除，这就会增加后一级的负载或使泵的工作性能变坏。

因此，多级泵常在两级喷射器间安装中间凝汽器，使混合气体中大部分可凝气体冷凝。

若被抽气体中含有大量可凝性气体，而其分压又远高于凝汽器进水温度下的饱和蒸汽压，则在第一级入口处安装一级凝汽器。
