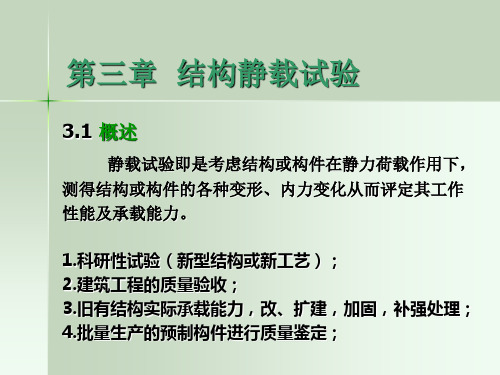

第3章结构静载试验3.3 应变测试技术如何测试应力？3.3 应变测试技术⏹直接测量应力很难实现；⏹间接测量局部变形（应变），通过应变来换算出应力；⏹非线性阶段？3.3 应变测试技术⏹机测⏹电测3.3 应变测试技术⏹机测☐利用机械式仪表，测量两点之间的相对位移，然后再转换成应变值☐应变如何求？☐缺点（P33）：量测距离大；人工读数；温度补偿困难3.3 应变测试技术⏹电测☐振弦式应变传感器（振动弦原理）☐光纤式应变传感器（光干涉原理，可置于混凝土内部）☐电阻应变片（又称电阻应变计或应变片）3.3 应变测试技术振弦式应变传感器3.3 应变测试技术光纤式应变传感器3.3 应变测试技术电阻应变片直接在钢材（钢筋）表面粘贴3.3 应变测试技术电阻应变花3.3 应变测试技术电阻应变片一种办法：把钢筋切成两半并开槽3.3 应变测试技术各式电阻应变片（花）Arthur Ruge(1900 -1985)1936: Ruge’s invention of the modern electric resistance strain gaugeArthur Ruge(1900 -1985)1936: Ruge’s invention of the modern electric resistance strain gauge0.025mm3.3 应变测试技术DH 3816电阻应变仪3.3 应变测试技术3.3.1 电阻应变片的工作原理基本工作原理：将应变片固定在被测试件上，从而与试件变形一致。
当试件变形时，电阻应变片的电阻值发生微小变化。
通过电阻应变测量装置（简称电阻应变仪）可将该电阻值的变化测定出来，并用记录仪（电脑软件）记录下来，得到所需要的应变值。
3.3.2 电阻应变的测量原理⏹一般情况下，试件的应变量很小，由此引起的电阻变化也非常微弱，难以进行直接测量。
需要专门装置进行放大处理。
⏹电阻应变仪的测量原理惠斯登电桥：将电阻的变化转化成电压或电流的变化1234()4in outU U K εεεε∆=-+-R半桥应变测量12in outU U K ε∆=应变大小相等，方向相反1(1)4in outU U K ευ∆=+应变方向相反；大小成比例桥路类别全桥应变测量1out in U U K ε∆=在钢悬臂梁的上下表面各安装两个电阻应变片，上表面的两个电阻应变片接入桥路作为R 1和R 3，下表面的作为R 2和R 4，则形成所谓全桥应变测量，此时：如何实现不同的桥路连接？常见的电桥形式和应变计布置常见的电桥形式和应变计布置常见的电桥形式和应变计布置常见的电桥形式和应变计布置常见的电桥形式和应变计布置常见的电桥形式和应变计布置3.3.3 电阻应变测试中的温度补偿⏹电阻应变片受环境温度变化的影响电阻会发生变化。
