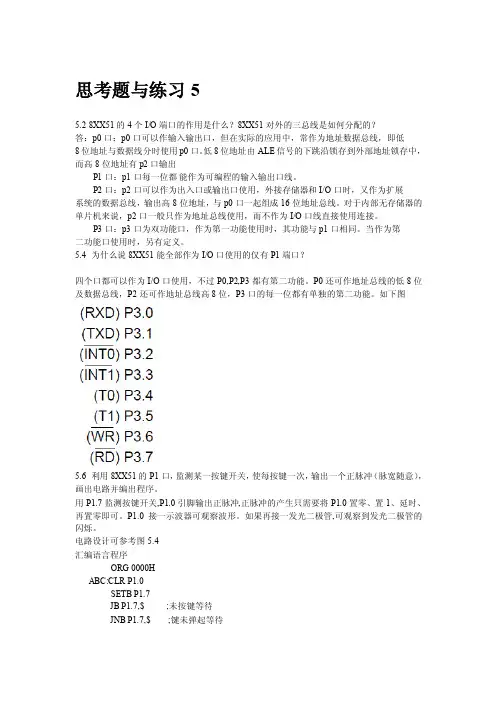

思考题与练习55.2 8XX51的4个I/O端口的作用是什么？8XX51对外的三总线是如何分配的？答：p0口：p0口可以作输入输出口，但在实际的应用中，常作为地址数据总线，即低8位地址与数据线分时使用p0口。
低8位地址由ALE信号的下跳沿锁存到外部地址锁存中，而高8位地址有p2口输出P1口：p1口每一位都能作为可编程的输入输出口线。
P2口：p2口可以作为出入口或输出口使用，外接存储器和I/O口时，又作为扩展系统的数据总线，输出高8位地址，与p0口一起组成16位地址总线。
对于内部无存储器的单片机来说，p2口一般只作为地址总线使用，而不作为I/O口线直接使用连接。
P3口：p3口为双功能口，作为第一功能使用时，其功能与p1口相同。
当作为第二功能口使用时，另有定义。
5.4 为什么说8XX51能全部作为I/O口使用的仅有P1端口？四个口都可以作为I/O口使用，不过P0,P2,P3都有第二功能。
P0还可作地址总线的低8位及数据总线，P2还可作地址总线高8位，P3口的每一位都有单独的第二功能。
如下图5.6 利用8XX51的P1口，监测某一按键开关，使每按键一次，输出一个正脉冲（脉宽随意），画出电路并编出程序。
用P1.7监测按键开关,P1.0引脚输出正脉冲,正脉冲的产生只需要将P1.0置零、置1、延时、再置零即可。
P1.0接一示波器可观察波形。
如果再接一发光二极管,可观察到发光二极管的闪烁。
电路设计可参考图5.4汇编语言程序ORG 0000HABC:CLR P1.0SETB P1.7JB P1.7,$ ;未按键等待JNB P1.7,$ ;键未弹起等待SETB P1.0MOV R2,#0DA Y: NOPNOPDJNZ R2,DA Y图5.4SJMP ABC5.8 用89C51/89S51并行口设计显示一个数码的电路，使数码管循环显示“0”~“F”。
汇编语言程序ORG 0000H NOPMOVDPTR,#TAB DJNZR7,DAY AGAIN: MOVR0,#0 INCR0NEXT: MOV A,R0 CJNER0,#10H,NEXT MOVCA,@A+DPTR SJMP AGAINMOVP3,A TAB: DB 3FH,06H…;段码表(略) MOVR7,#0 END DAY: NOP5.10 利用89C51/89S51并行口设计8*8的矩形键盘并用箭头标明信号的方向。
输入/输出引脚
MCS-51系列单片机有P0、P1、P2和P3共4组I/O接口，每组接口又有8个引脚:P0端口引脚P0.0~P0.7，P1端口引脚P1.0~P1.7，P2端口引脚P2.0~P2.7，P3端口引脚P3.0~P3.7。
这4组接口既可用作输入端口将外部信号输入单片机，也可以用作输出端口将信号从单片机内输出。
另外，这些接口还具有一些其他功能，具体说明如下。
P0端口(32~39脚)的功能有:输入8路信号，输出8路信号，用作8位数据总线，或用作16位地址总线中的低8位地址总线。
P1端口(1~8脚)的功能有:输入8路信号，输出8路信号。
P2端口(21~28脚)的功能有:输入8路信号，输出8路信号，用作16位地址总线中的高8位地址总线。
P3端口(10~17脚)的功能有:输入8路信号，输出8路信号。
P3端口的8个引脚还具有其他功能，具体说明如下。
P3.0:用作串行数据输入端(RXD)。
P3.1:用作串行数据输出端(TXD)。
P3.2:用作外部中断0请求信号输入端(INTO)。
P3.3:用作外部中断1请求信号输入端(INTI)。
P3.4: 用作定时器/计数器TO的外部脉冲信号输入端(TO)。
P3.5:用作定时器/计数器T1的外部脉冲信号输入端(T1)。
P3.6:该端在写片外RAM时，输出写控制信号(WR)。
P3.7:该端在读片外RAM时，输出读控制信号(RD)。
P0、P1、P2、P3端口具有多种功能，具体应用哪一种功能，由单片
机内部的程序来决定。
需要注意的是，在某一时刻，端口的某一引脚只能用作一种功能。

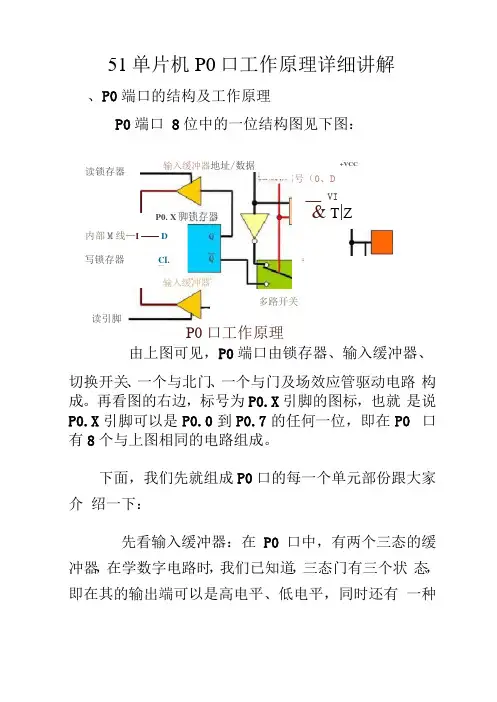

51单片机P0口工作原理详细讲解 、P0端口的结构及工作原理P0端口 8位中的一位结构图见下图：由上图可见，P0端口由锁存器、输入缓冲器、 切换开关、一个与北门、一个与门及场效应管驱动电路 构成。
再看图的右边，标号为P0.X 引脚的图标，也就 是说P0.X 引脚可以是P0.0到P0.7的任何一位，即在P0 口有8个与上图相同的电路组成。
下面，我们先就组成P0口的每一个单元部份跟大家介 绍一下：先看输入缓冲器：在P0口中，有两个三态的缓 冲器，在学数字电路时，我们已知道，三态门有三个状 态，即在其的输出端可以是高电平、低电平，同时还有 一种读锁存器 输入缓冲器地址/数据 控制信号（0、D___ VI& T |ZP0. X 脚锁存器 P0 口工作原理 +VCC内部M 线—I —— D写锁存器 CI.K 1输入缓冲器多路开关读引脚就是高阻状态（或者称为禁止状态），大家看上图，上面一个是读锁存器的缓冲器，也就是说，要读取D锁存器输出端Q的数据，那就得使读锁存器的这个缓冲器的三态控制端（上图中标号为‘读锁存器'端）有效。
下面一个是读引脚的缓冲器，要读取P0.X引脚上的数据，也要使标号为'读引脚'的这个三态缓冲器的控制端有效，引脚上的数据才会传输到我们单片机的内部数据总线上。
D锁存器：构成一个锁存器，通常要用一个时序电路，时序的单元电路在学数字电路时我们已知道，一个触发器可以保存一位的二进制数（即具有保持功能），在51单片机的32根I/O 口线中都是用一个D触发器来构成锁存器的。
大家看上图中的D锁存器，D端是数据输入端，CP是控制端（也就是时序控制信号输入端），Q 是输出端，Q非是反向输出端。
对于D触发器来讲，当D输入端有一个输入信号，如果这时控制端CP没有信号（也就是时序脉冲没有到来），这时输入端D的数据是无法传输到输出端Q及反向输出端Q非的。
如果时序控制端CP的时序脉冲一旦到了，这时D端输入的数据就会传输到Q及Q非端。
单片机P0，P1，P2，P3口的区别
2007年02月22日星期四 23:47
P0口：真正的双向口，输出锁存，输入缓冲，输入前要先置1（KEIL包含的头文件已经有动作了，如果用汇编，要人工置1），输出为漏极开路，输出一般都要上拉电阻。
输入为高阻态，能驱动8个TTL负载。
当有片外存储器时，作数据线使用。
P1口：是最简单的口，输入也要先置1，无高阻态，只能是输出或者输入。
能驱动4个TTL负载。
P2口：I/O与P1口一样，当有片外存储器时，作地址线使用，寻址64K片外数据存储器。
能驱动4个TTL负载。
P3口：I/O与P1口一样，但无论输入输出都要先置1。
具有很多复用功能。
口的一般使用方法：做复用时一般不要加上拉和下拉电阻。
但单输出驱动负载时都应加1K左右的上拉电阻，单输入时要加10K左右的下拉电阻，且输入为低电平触发。

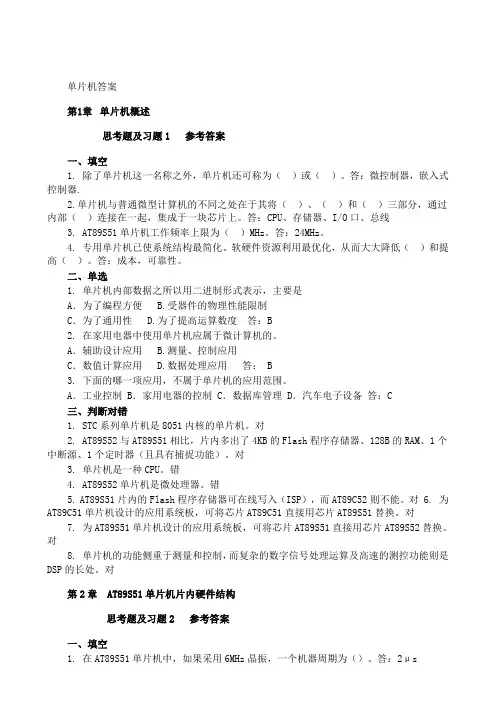

单片机答案第1章单片机概述思考题及习题1 参考答案一、填空1. 除了单片机这一名称之外，单片机还可称为（）或（）。
答：微控制器，嵌入式控制器.2.单片机与普通微型计算机的不同之处在于其将（）、（）和（）三部分，通过内部（）连接在一起，集成于一块芯片上。
答：CPU、存储器、I/O口、总线3. AT89S51单片机工作频率上限为（）MHz。
答：24MHz。
4. 专用单片机已使系统结构最简化、软硬件资源利用最优化，从而大大降低（）和提高（）。
答：成本，可靠性。
二、单选1. 单片机内部数据之所以用二进制形式表示，主要是A．为了编程方便 B.受器件的物理性能限制C．为了通用性 D.为了提高运算数度答：B2. 在家用电器中使用单片机应属于微计算机的。
A．辅助设计应用 B.测量、控制应用C．数值计算应用 D.数据处理应用答： B3. 下面的哪一项应用，不属于单片机的应用范围。
A．工业控制 B．家用电器的控制 C．数据库管理 D．汽车电子设备答：C三、判断对错1. STC系列单片机是8051内核的单片机。
对2. AT89S52与AT89S51相比，片内多出了4KB的Flash程序存储器、128B的RAM、1个中断源、1个定时器（且具有捕捉功能）。
对3. 单片机是一种CPU。
错4. AT89S52单片机是微处理器。
错5. AT89S51片内的Flash程序存储器可在线写入（ISP），而AT89C52则不能。
对6. 为AT89C51单片机设计的应用系统板，可将芯片AT89C51直接用芯片AT89S51替换。
对7. 为AT89S51单片机设计的应用系统板，可将芯片AT89S51直接用芯片AT89S52替换。
对8. 单片机的功能侧重于测量和控制，而复杂的数字信号处理运算及高速的测控功能则是DSP的长处。
对第2章 AT89S51单片机片内硬件结构思考题及习题2 参考答案一、填空1. 在AT89S51单片机中，如果采用6MHz晶振，一个机器周期为（）。
第一章单片机概述与构造一、选择题1．访问片外部数据存储器时，不起作用的信号是〔C〕。
A．/RD B．/WE C．/PSEN D．ALE2．51 单片机P0 口用作输出时，应外接〔 A 〕。
A．上拉电阻B．二极管C．三极管D．下拉电阻3．进位标志CY 在〔C 〕中。
A．累加器B．算逻运算部件ALU C．程序状态字存放器PSW D．DPTR4．堆栈数据的进出原则是〔 D 〕。
A．先进先出B．进入不出C．后进后出D．先进后出5．51 单片机系统中，假设晶振频率为6MHz，一个机器周期等于〔D 〕μ。
sA．1.5 B．3 C．1 D．26．在家用电器中使用单片机应属于微计算机的〔 B 〕。
A．关心设计应用B．测量、把握应用C．数值计算应用D．数据处理应用7．PC 的值是〔C 〕。
A．当前正在执行指令的前一条指令的地址B．当前正在执行指令的地址C．当前正在执行指令的下一条指令的地址D．把握器中指令存放器的地址8．单片机应用程序一般存放在〔 B 〕中。
A．RAM B．ROM C．存放器D．CPU9．在堆栈操作中，当进栈数据全部弹出后，这时SP 应指向〔 D 〕A．栈底单元B．7FH 单元C．栈底单元地址加1 D．栈底单元地址减1 10．51单片机的并行I/O口信息有两种读取方法：一种是读引脚，还有一种是〔A〕。
A．读锁存器B．读数据库C．读A 累加器D．读CPU二、填空题1.单片机复位后，SP、PC 和I/O 口的内容分别为07H\000H\FFH 。
2.单片机有四个工作存放器区，由PSW 状态字中的RS1 和RS0 两位的状态来打算。
单片机复位后，假设执行SETB R S0 指令，此时只能使用 1 区的工作存放器，地址范围是08H---0FH 。
3．51 单片机驱动力量最强的并行端口为P0 端口。
4．51 单片机PC 的长度为16 位，SP 的长度为8 位，DPTR 的长度为_16位。
5.访问51 单片机程序存储器地址空间、片内数据存储器地址、片外数据存储器地址的指令分别为movc ，MOV 和_movx 。
第5章思考题及习题5参考答案一、填空1. AT89S51单片机任何一个端口要想获得较大的驱动能力，要采用电平输出。
答：低2.检测开关处于闭合状态还是打开状态，只需把开关一端接到I/O端口的引脚上，另一端接地，然后通过检测来实现。
答： I/O端口引脚的电平3. “8”字型的LED数码管如果不包括小数点段共计段，每一段对应一个发光二极管，有和两种。
答：7，共阳极，共阴极4. 对于共阴极带有小数点段的数码管，显示字符“6”（a段对应段码的最低位）的段码为，对于共阳极带有小数点段的数码管，显示字符“3”的段码为。
答：7DH，B0H5. 已知8段共阳极LED数码显示器要显示某字符的段码为A1H(a段为最低位)，此时显示器显示的字符为。
答：d6. LED数码管静态显示方式的优点是：显示闪烁，亮度，比较容易，但是占用的线较多。
答：无，较高，软件控制，I/O口7. 当显示的LED数码管位数较多时，一般采用显示方式，这样可以降低，减少的数目。
答：动态，成本，I/O端口8. LCD 1602是型液晶显示模块，在其显示字符时，只需将待显示字符的由单片机写入LCD 1602的显示数据RAM（DDRAM），内部控制电路就可将字符在LCD上显示出来。
答：字符，ASCII码9. LCD 1602显示模块内除有字节的 RAM外，还有字节的自定义，用户可自行定义个5×7点阵字符。
答：80，显示数据，64，字符RAM，810．当按键数目少于8个时，应采用式键盘。
当按键数目为64个时，应采用式键盘。
答：独立，矩阵11．使用并行接口方式连接键盘，对独立式键盘而言，8根I/O口线可以接个按键，而对矩阵式键盘而言，8根I/O口线最多可以接个按键。
答：8，6412．LCD 1602显示一个字符的操作过程为：首先，然后，随后，最后。
答：读忙标志位BF，写命令，写显示字符，自动显示字符二、判断对错1．P0口作为总线端口使用时，它是一个双向口。
