人教版初中物理九年级全一册第十七章《欧姆定律》测试卷

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，这是小灯泡L和定值电阻R的电流随电压变化的图像，由图像可知（）A．甲是R的I-U关系图像B．R的阻值为0.1ΩC．将L和R并联在4V的电源上，通过L的电流大于通过R的电流D．将L和R串联在4V的电源上，L两端的电压大于R两端的电压2．如图所示，闭合开关S，下列方法能使电压表与电流表示数比值变大的是（）A．增大电源电压B．增大R1阻值C．增大R2阻值D．减小R2阻值3．在如图所示的电路中，当电键S闭合后，电流表A1和A2的示数比为3：2，则R1和R2的阻值之比为（）A．2：3 B．2：1 C．1：2 D．3：24．如图所示，电源电压保持不变。

开关S闭合后，滑动变阻器滑片P从中点向右端移动时，下列说法正确的是（）A．电压表V的示数变大，电流表A1的示数变小B．电压表V的示数不变，电流表A2的示数变大C．电压表V的示数与电流表A1的示数之比变大D．电流表A2的示数与电流表A1的示数之差变小5．某物理兴趣小组设计了一款测量体重的装置，其结构原理如图所示。

电源电压恒定，R1是定值电阻。

R2是压敏电阻，其阻值随所受压力的增大而减小。

当体重比小希重的小阳站在装置上时，电表示数变化情况是（）A．电压表和电流表示数都变大B．电压表和电流表示数都变小C．电压表示数变小，电流表示数变大D．电压表与电流表的示数比值变大6．如图所示的电路中，电源电压不变，已知定值电阻R1=5Ω,R2=4Ω，当开关S2接到位置1、闭合S1时，电压表的示数为1.0V；当开关S2接到位置2、闭合S1时，电压表的示数可能为（）A．0.8V B．0.9V C．1.1V D．2.1V7．甲醛对人体的危害非常严重，因此装修房屋时检测甲醛污染指数非常重要。

人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。

2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。

1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。

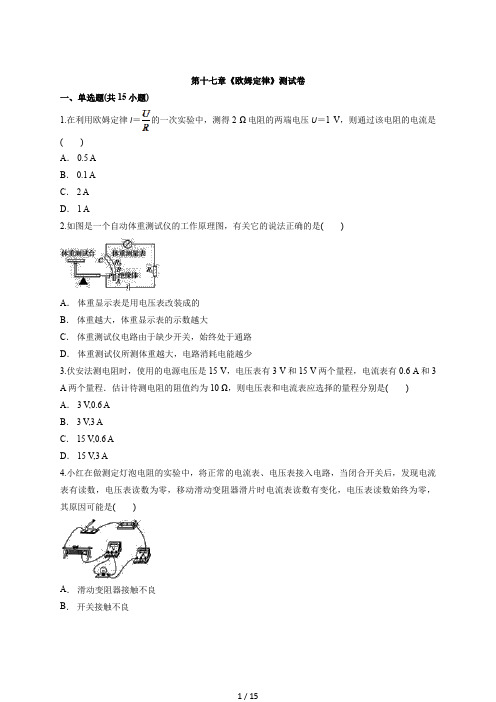

第十七章《欧姆定律》测试卷一、单选题(共15小题)1.在利用欧姆定律I＝的一次实验中，测得2 Ω电阻的两端电压U＝1 V，则通过该电阻的电流是()A． 0.5 AB． 0.1 AC． 2 AD． 1 A2.如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是()A．体重显示表是用电压表改装成的B．体重越大，体重显示表的示数越大C．体重测试仪电路由于缺少开关，始终处于通路D．体重测试仪所测体重越大，电路消耗电能越少3.伏安法测电阻时，使用的电源电压是15 V，电压表有3 V和15 V两个量程，电流表有0.6 A和3 A两个量程．估计待测电阻的阻值约为10 Ω，则电压表和电流表应选择的量程分别是()A． 3 V,0.6 AB． 3 V,3 AC． 15 V,0.6 AD． 15 V,3 A4.小红在做测定灯泡电阻的实验中，将正常的电流表、电压表接入电路，当闭合开关后，发现电流表有读数，电压表读数为零，移动滑动变阻器滑片时电流表读数有变化，电压表读数始终为零，其原因可能是()A．滑动变阻器接触不良B．开关接触不良C．小灯泡两端短路D．灯泡的钨丝断了5.如图是两位同学测量电阻后作出的U－I关系图象由于测量数据不见了，下列说法正确的是()A．甲电阻比乙电阻大B．乙电阻比甲电阻大C．甲、乙电阻一样大D．无法确定6.如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻R2(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小)与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则()A．气敏电阻R2的阻值越小，电压表的示数越大B．通过电阻R2的电流越小，电压表的示数越大C．通过电阻R1的电流越大，R2两端电压越大D．气敏电阻R2的阻值越大，通过R1的电流越大7.如图所示电路，R1＝R2＝R3.开关都闭合时，A、B间的总电阻为10 Ω.则当S1断开S2闭合时，A、B间的总电阻为()A． 10 ΩB． 20 ΩC． 30 ΩD． 45 Ω8.两个等值电阻并联后的总电阻是3 Ω，若将它们串联起来，总电阻是()A． 3 ΩB． 6 ΩC． 9 ΩD． 12 Ω9.如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是()A．滑片P向右移动， V1表示数变大， V2表示数不变B．滑片P向右移动， V1表示数变小， V2表示数变大C．滑片P向左移动， V1表示数变小， V2表示数变大D．滑片P向左移动， V1表示数变大， V2表示数不变10.如图所示，滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为1～2 A，电压表的示数变化范围为6～9 V，则定值电阻R的阻值及电源电压分别为()A． 3 Ω15 VB． 6 Ω15 VC． 3 Ω12 VD． 6 Ω12 V11.如图所示，滑动变阻器滑片P.若要使灯L变暗一点，则()A．P应向右滑动B．P应向左滑动C．P从中点向右滑动D．P滑动到右端12.导体两端的电压是6 V时，导体中的电流是0.2 A，这段导体两端电压为0 V时，它的电阻是()A． 0 ΩB． 20 ΩC． 5 ΩD． 30 Ω13.一个阻为1 Ω的电阻与一个阻值为1 000 Ω的电阻串联，其总电阻为()A．大于1 000 ΩB．大于1 Ω且小于1 000 ΩC．小于1 ΩD．无法确定14.如图所示的电路，R1＝4 Ω，R2＝6 Ω，电压表示数为3 V，则电源电压为()A． 3 VB． 5 VC． 1 VD． 2 V15.一个20 Ω的电阻与一个标有“60 Ω，1 A”的滑动变阻器并联，滑片移动过程中，并联的总电阻的变化范围是()A． 20 Ω与60 Ω之间B． 15 Ω与20 Ω之间C． 0 Ω与15 Ω之间D． 0 Ω与80 Ω之间二、填空题(共3小题)16.如图所示，当闭合开关S后，当滑动变阻器的滑片在中点时，电流表的示数为0.45 A，电压表的示数为4.5 V；当滑片在最右端时，电流表的示数为0.3 A；则滑动变阻器的最大阻值是________ Ω，电源电压是________ V.17.实验和理论推导都证明：并联电路的总电阻的倒数等于各并联导体电阻的____________．几个导体并联起来，总电阻__________(填“大于”、“等于”或“小于”)任何一个导体的电阻，这是因为相当于增加了导体的____________．18.在如图所示的电路中，用电压表、电流表测电阻Rx阻值的实验中：(1)与Rx串联的电表是________，与Rx并联的电表是__________；(2)当滑片P移到某一位置时，电压表、电流表的示数如图乙所示，则Rx的阻值为__________．三、实验题(共3小题)19.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择 3 V的量程．那么电流表应选用__________的量程．这样做的优点是：①________；①以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．20.某实验小组在“探究导体中的电流与电压的关系”时，由实验小组长选择了器材：若干节干电池、金属导体、电流表、电压表、__________和____________．讨论得到了可以通过改变电池的节数从而改变___________________．(1)请在图甲方框中画出实验电路图，并在图中标出电流表和电压表的“＋”“－”接线柱．(2)小组共同设计记录电流I与电压U的表格.(3)请按电路图将图乙的器材连接好．(4)该小组同学能按要求正确连接电路，并能正确测量和读数，并把测量数据记录在表格中，请画出导体A的U－I图线．(5)由图线A可以得到：______________________________.21.下面是一个测未知电阻R的阻值的实验，完成以下要求：(1)请你用笔画线把图中的器材正确地连接成实验电路．(2)做第一次实验时，电流表、电压表的指数如图所示，请把读数记在下表中.(3)处理表中所记录的各次实验数据，得出待测电阻R的阻值．五、计算题(共3小题)22.一个定值电阻，给它两端加2 V电压时，通过它的电流是0.25 A，现在给它两端加23 V电压，能否使用量程为3 A的电流表测量通过它的电流？23.有两只电阻R1和R2，已知R1＝3 Ω，R2＝2 Ω，将两只电阻串联接入电路，电源电压为6 V，求：(1)电路的总阻值；(2)R1两端的电压；(3)电路中电流．24.如图所示，R1＝25 Ω，小灯泡L的规格为“2.5 V 0.3 A”，电源电压保持不变．(1)S1、S2都断开时，小灯泡L正常发光，求电源电压；(2)S1、S2都闭合时，电流表示数变为0.6 A，求通过R2的电流．答案解析1.【答案】A【解析】根据欧姆定律可得，通过该电阻的电流：I＝＝＝0.5 A．故选A.2.【答案】B【解析】由电路图可知，体重测试仪串联在电路中，所以体重显示表是用电流表改装成的，故A 不正确；当测试仪所测体重越大时，滑动变阻器接入电路的电阻变小，根据I＝可知，电路中的电流变大，即体重显示表的示数越大，故B正确；当自动体重测试仪的上方无物体时，滑片位于绝缘体的位置，电路处于断路，故C不正确；由W＝UIt可知，电路消耗电能的多少与工作时间有关，而工作时间不知，消耗电能的多少无法判断，故D不正确．3.【答案】D【解析】电源的电压为15 V，当滑动变阻器接入电路的电阻最小时，电阻分得的电压最大为15 V，所以电压表选0～15 V的量程；根据欧姆定律可得，通过待测电阻的电流最大约为：I＝＝＝1.5 A，所以电流表选0～3 A的量程．故选D.4.【答案】C【解析】移动滑片，电流表示数变化，电压表示数始终为零，而电压表测导线电压时，电压表示数为0；因此灯泡被短路．故选 C.5.【答案】A【解析】由I＝可知，电阻阻值：R＝，由图示图象可知，在I相等时，U甲＞U乙，则电阻阻值：R甲＞R乙；故选A.6.【答案】A【解析】R1与R2串联，驾驶员呼出的酒精气体浓度越大，气敏电阻R2的阻值越小，电路中总电阻越小，由I＝，电源电压一定，总电阻变小，电路中电流变大．根据串联电路中电流处处相等，所以通过R1、R2电流都变大．由U＝IR，定值电阻R1两端的电压变大，即电压表示数变大，所以U2＝U－U1，R1电压变大，R2电压变小，故A正确．7.【答案】C【解析】由于R1＝R2＝R3.开关都闭合时，三个电阻并联，如图：A、B两点间的电阻R并＝×R1＝10 Ω；则R1＝30 Ω当S1断开S2闭合时，只有一个电阻R1连入电路，因此A、B两点间的电阻RAB＝R1＝30 Ω.8.【答案】D【解析】根据＝＋可得：每一个电阻的阻值为R＝2R并＝2×3 Ω＝6 Ω；串联后的总电阻R＝2R＝2×6 Ω＝12 Ω.故选D.串9.【答案】D【解析】由电路图可知，定值电阻R与滑动变阻器串联，电压表V1测R两端的电压，电压表V2测电源的电压，因电源电压不变，所以，滑片移动时，电压表 V2的示数不变，故B、C错误；当滑片P向右移动时，接入电路中电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R两端的电压变小，即电压表 V1的示数变小，故A错误；同理可知，滑片P向左移动，接入电路中电阻变小，电路中的电流变大，R两端的电压变大，电压表V1的示数变大，故D正确．10.【答案】C【解析】由电路图可知，电阻R与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；当电路中的电流为1 A时，电压表的示数为9 V，串联电路中各处的电流相等，且总电压等于各分电压之和，电源的电压U＝I1R＋U滑＝1 A×R＋9 V，当电路中的电流为2 A时，电压表的示数为6 V，电源的电压：U＝I2R＋U滑′＝2 A×R＋6 V，电源的电压不变，所以：1 A×R＋9 V＝2 A×R＋6 V，解得：R＝3 Ω，电源的电压U＝1 A×R＋9 V＝1 A×3 Ω＋9 V＝12 V.11.【答案】B【解析】由图可知：灯泡和滑动变阻器串联，当滑动变阻器的滑片向左移动时，由I＝可知，电路中的电阻增大时，电流减小，使灯泡的亮度变暗；故选B.12.【答案】D【解析】导体的电阻与导体两端的电压以及通过导体中电流的大小无关，所以导体的电阻为：R＝＝＝30 Ω；故选D.13.【答案】A【解析】因为串联电路的总电阻等于各部分电阻之和，因此大于较大的一个电阻的阻值．故选A. 14.【答案】B【解析】由电路图可知，R1与R2串联，电压表测R2两端的电压，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.5 A，由串联电路中总电阻等于各分电阻之和得：R＝R1＋R2＝4 Ω＋6 Ω＝10 Ω，根据欧姆定律可得：电源的电压U＝IR＝0.5 A×10 Ω＝5 V.15.【答案】C【解析】当滑动变阻器连入电阻为0时，相当于一导线将定值电阻短路，此时并联电阻为0；当滑动变阻器连入电阻最大为60 Ω时，此时并联电阻：＝＝，R＝＝＝15 Ω，并联的总电阻的变化范围为0～15 Ω.16.【答案】209【解析】由电路图可知，R1和滑动变阻器串联，电压表测R1两端的电压，电流表测电路中的电流；当滑片在中点时，根据题意结合欧姆定律可得：R1＝＝＝10 Ω，根据欧姆定律和串联电路的总电压等于各分电压之和可得：电源的电压U＝U1＋I1×R2＝4.5 V＋0.45 A×R2；当滑片在最右端时，滑动变阻器的最大阻值R2与电阻R1串联，根据欧姆定律和串联电路的总电压等于各分电压之和可得：电源的电压U＝I2(R1＋R2)＝0.3 A×(10 Ω＋R2)，由于电源的电压不变，则：4.5 V＋0.45 A×R2＝0.3 A×(10 Ω＋R2)，解得：R2＝20 Ω，电源的电压U＝4.5 V＋0.45 A×R2＝4.5 V＋0.45 A××20 Ω＝9 V.17.【答案】倒数之和小于横截面积【解析】18.【答案】(1)电流表电压表(2)6.25 Ω【解析】(1)因要测出通过Rx的电流，所以与Rx串联的电表是电流表；要测出Rx两端的电压，所以与Rx并联的电表是电压表；(2)电流表小量程的分度值为0.02 A，示数为0.4 A；电压表小量程分度值为0.1 V，示数为2.5 V，则Rx＝＝6.25 Ω.19.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．20.【答案】开关导线导体两端的电压(1)(3)(4)(5)电阻不变，导体中的电流与它两端的电压成正比．【解析】21.【答案】(1)如图：(2)(3)5.21 Ω.【解析】(1)连好串联电池组，将电流表、滑动变阻器、电阻串联起来，电压表与电阻并联，根据测量数据，电压表可选择0～3 V量程，电流表选择0～0.6 A量程，滑动变阻器要接一上一下；(2)由图知，电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.3 A；电压表的量程为0～3 V，分度值为0.1 V，示数为1.6 V；(3)由第一组数据知，R1＝＝≈5.33 Ω；由第二组数据知，R2＝＝≈5.29 Ω；由第三组数据知，R3＝＝＝5 Ω；所以R＝＝≈5.21 Ω.22.【答案】解：由I＝可得，定值电阻的阻值：R＝＝＝8 Ω，给它两端加23 V电压时通过的电流：I′＝＝＝2.875 A，因2.875 A＜3 A，所以，能使用量程为3 A的电流表测量通过它的电流．答：给它两端加23 V电压时，能使用量程为3 A的电流表测量通过它的电流．【解析】知道定值电阻两端加2 V电压时通过的电流，根据欧姆定律求出定值电阻的阻值，再根据欧姆定律求出两端加23 V电压时通过的电流，然后与电流表的量程相比较即可得出答案．23.【答案】解：(1)因为两电阻串联，所以电路的总阻值：R＝R1＋R2＝3 Ω＋2 Ω＝5 Ω；(2)、(3)电路中的电流：I＝＝＝1.2 A；R1两端的电压：U1＝IR1＝1.2 A×3 Ω＝3.6 V.答：(1)电路的总阻值为5 Ω；(2)R1两端的电压为3.6 V；(3)电路中电流为1.2A.【解析】(1)串联电路的总电阻等于各电阻之和；(2)(3)根据欧姆定律求出电路中的电流，根据欧姆定律的变形公式求出R1两端的电压．24.【答案】解：(1)由电路图可知，S1、S2都断开时，R1与L串联，小灯泡L正常发光，所以U L＝U额＝2.5 V，电路中电流：I＝I1＝I额＝0.3 A，由I＝可得R1两端电压：U1＝I1R1＝0.3 A×25 Ω＝7.5 V，由串联电路电压特点可得电源电压：U＝U额＋U1＝2.5 V＋7.5 V＝10 V；(2)由电路图知，S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路的电压特点知：U＝U1′＝U2＝10 V，通过R1的电流：I1′＝＝＝0.4 A，由并联电路的电流特点可得，通过R2的电流：I2＝I′－I1′＝0.6 A－0.4 A＝0.2 A，答：(1)电源电压为10 V；(2)通过R2的电流为0.2 A.【解析】(1)S1、S2都断开时，R1与L串联，小灯泡L正常发光，可知电路中电流，由串联电路特点和欧姆定律计算电源电压；(2)S1、S2都闭合时，R1与R2并联，电流表测干路电流，由并联电路特点计算R2的电流．。

第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。

关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。

下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。

一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。

人教版九年级物理全一册《第十七章欧姆定律》单元检测卷(带有参考答案)学校:___________班级：___________姓名：___________考号：___________1.本试卷满分100分，考试时间60分钟。

2.全卷共31小题，分选择题部分和非选择题部分，选择题部分50分，非选择题部分50分。

选择题部分共50分一、单项选择题(本大题包括15 小题，每小题2分，共30分。

每小题给出的四个选项中，只有一个选项最符合题目的要求)1.下列说法中正确的是()A. 绝缘体不容易导电是因为绝缘体中几乎没有电荷B. 其他因素一定时，导体越粗它的电阻就越大C. 导体的电阻越小，通过导体的电流就越大D. 同一盏灯泡在刚开灯时的电阻比发光一段时间后的电阻小，是因为灯丝的温度不同2.由欧姆定律公式可知()A. 同一导体两端的电压跟通过导体的电流成正比B. 导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C. 导体中的电流越大，导体的电阻就越小D. 导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3.对于两个电阻R1=5Ω，R2=15Ω给它们两端加相同的电压时，通过R2的电流为1A，则通过R1的电流为 ()A. 1AB. 2AC. 3AD. 4A4.如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是()A. “伏安法”测电阻的实验原理是：由欧姆定律得到R=UIB. 滑动变阻器的作用是控制未知电阻两端的电压保持不变C. 实验中多次测量的目的是减小误差D. 该电路还可以探究电流与电压的关系5.某同学用两节干电池串联起来作电源，做伏安法测电阻的实验，因不慎将电流表和电压表相互接错了，如图所示，则开关闭合后，各仪表将()A. 电流表、电压表均被烧坯B. 电流表、电压表不会被烧坏C. 只有电流表被烧坏D. 只有电压表被烧坏6.两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于()A. 减小了导体长度B. 减小了导体横截面积C. 增大了导体长度D. 增大了导体横截面积7.如图所示电源电压保持不变R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为()A. 2.5VB. 7.5VC. 14VD. 3.5V8.如图所示是电阻甲和乙的I−U图象，下列说法正确的是()A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时R甲=0.4ΩC. 只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为15ΩD. 只将电阻甲和乙并联，若电源电压为2V时，则电路总电流为0.4A9.如图是一种安装在潜水器上的深度计的电路图，R1是定值电阻，R2是压敏电阻，其阻值随所受压力的增大而减小。

九年级物理全册：第十七章测试题(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题3分，共30分)1．关于欧姆定律，下列说法中正确的是(D)A.通过导体的电流跟该导体的电阻成正比，跟该导体两端的电压成反比B.当电压一定时，导体的电阻跟通过该导体的电流成反比C.当通过导体的电流一定时，导体的电阻跟该导体两端的电压成正比D.当电阻一定时，通过导体的电流跟它两端的电压成正比2．小张同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是(D)A.当导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB.将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻第2题图第3题图3．(2019·宿迁)如图所示，电源电压为3 V保持不变，闭合开关，电压表示数为2 V。

下列选项符合题意的是(D)A.电压表测R2两端电压 B．R1、R2组成并联电路C.若开关断开，电压表示数为0 D．R1、R2电阻之比2∶14．在研究“一定电压下，电流与电阻的关系”时，采用的电路图如图所示。

电源电压恒为3 V，滑动变阻器上标有“15 Ω 1 A”的字样。

在a、b间先后接入不同阻值的定值电阻时，移动滑片P，使电压表示数为1.5 V，读出电流表的示数。

当把20 Ω的电阻接入a、b之间时，电压表示数始终无法达到1.5 V，其原因可能是(A)A.滑动变阻器阻值太小 B．电源电压3 V太低C.20 Ω的电阻阻值太小 D．控制的电压1.5 V太高第4题图第5题图5．如图所示是轿车油量表原理图，金属滑杆与油箱中的浮子通过绝缘细杆相连，滑杆可绕固定轴O转动。

Q是轿车仪表盘上的油量表，可以提醒司机剩余油量情况。

下列说法不正确的是(C)A.Q实质是一个电流表B.装置K实质是一个滑动变阻器C.油量减少，K连入电路的电阻减小，电路中电流增大D.油量减少，K连入电路的电阻增大，电路中电流减小6．某同学想用一只“1.5 V 5 Ω”的小灯泡制作一个简易手电筒，采用电压为 6 V 的蓄电池作电源，为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1 Ω/cm”的电阻线。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。

下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

九年级物理全一册第十七章《欧姆定律》综合检测卷-人教版（含答案）一、计算题1．将两个电阻R1、R2串联在恒为6V的电源上，电阻R1=10Ω，R2=20Ω，闭合开关，求：通过电路的电流。

2．如图电源电压为3V，电阻R1为5Ω。

闭合开关S时，电流表A的示数为0.8A，求：（1）通过电阻R1的电流；（2）通电1min整个电路消耗的电能。

3．在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为R1=2Ω，R2=8Ω，电源两端的电压保持不变。

闭合开关S后，10s内通过R1的电荷量是20C。

求：（1）通过R1的电流；（2）电源电压；（3）通过R2的电流。

4．有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A．求：（1）电动机稳定转动时，线圈1min产生的热量；（2）电动机稳定转动1min输出的机械能；（3）此电动机将电能转化为机械能的效率为多少？5．在如图所示的电路中，电阻R1的阻值为10Ω，电流表的示数为1.2A。

（1）求电源电压U；（2）若在电路中接入一个电阻R2，使得接入前后电流表的示数变化了0.4 A，求电阻R2 的阻值。

6．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示.则由图可知，元件A和B的电阻分别为为多少Ω ？7．在如图（a）所示的电路中，电源电压为12伏，电阻1R的阻值为10欧。

闭合开关S，电压表的示数为 4.8伏。

R的电流。

（1）求通过电阻1R的阻值。

（2）求电阻2（3）现用电阻0R替换电阻1R、2R中的一个，替换后闭合开关，电压表经过调整量程后，指针正好指在满刻度处，如图（b）所示。

求电阻0R的阻值及电流表的示数。

8．如图是某家用电炖锅的简化电路图。

电源电压为220V，1R和2R均为加热电阻。

当开关S 接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。

试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻1R的阻值是多少？（3）电炖锅保温状态下工作10min，电阻2R产生热量是多少？9．如图所示，电源电压为6V且保持不变，闭合开关S，电压表V1示数为4V，电流表示数为0.4A，求：（1）电阻R1的阻值大小；（2）电阻R2的阻值大小；10．如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。

人教版九年级物理全一册《第十七章欧姆定律》单元测试卷及答案一、选择题1．由欧姆定律公式I =UR 变形得R =UI ，对此，下列说法中正确的是（ ） A ．导体的电阻跟导体两端的电压和通过导体的电流无关 B ．通过导体的电流越大，则导体的电阻越小 C ．当导体两端的电压为零时，导体的电阻也为零 D ．加在导体两端的电压越大，则导体的电阻越大2．如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．灯泡变暗，电流表示数变小B ．灯泡变亮，电流表示数变大C ．灯泡亮度不变，电流表示数变小D ．灯泡亮度不变，电流表示数变大3．韩梅梅按如图所示的电路做实验，其中R 为定值电阻。

当S 1闭合S 2断开时，电压表的示数为2.4V ，电流表的示数为0.24A ；闭合S 2后，电压表的示数为1.9V ，电流表的示数为0.44A 。

下列说法中正确的是（ ）A ．S 2闭合后，通过L 的电流为0.19AB ．S 2闭合后，通过R 的电流为0.44AC ．S 2闭合后，通过R 的电流小于0.24AD ．S 2闭合前后，R 两端的电压都为2.4V4．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（ ）A．导体甲的电阻小于导体乙的电阻B．将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC．通过导体甲的电流与其两端的电压成正比D．当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.2A5．小明用如图所示的电路探究“电流与电阻的关系”，其中电源电压恒为 6V，滑动变阻器规格为“20Ω1A”，电流表量程为 0~0.6A，电压表量程为 0~3V，所用定值电阻为 5Ω、10Ω、15Ω、20Ω四种。

要完成所有实验，他应控制电压表示数为多少一定（）A．1V B．2V C．3V D．4V两端的电压与滑动6．在图甲所示的电路中，当滑片 P 由 b 移到 a 的过程中，定值电阻 R1的变化情况如图乙所示。
