三氧化二铝的测定----EDTA容量法教学文案

四川广元高力水泥实业有限公司
三氧化二铝的测定检验规程
目的：规定三氧化二铝的测定检验操作步骤及操作标准化。

范围：适用于原材料、生料、熟料中二氧化铝的检测。

程序：
1、本规程三氧化二铝的测定方法为EDTA直接滴定法。

2、方法提要：
将滴定铁后的溶液的pH值调节至3.0，在煮沸下以EDTA-铜和PAN为指示剂，用EDTA标准滴定溶液滴定。

3、分析步骤：
将测完铁后的溶液加水稀释至约200ml，加入1～2滴溴酚蓝指示剂溶液（2g∕L），滴加氨水（1+1）至溶液出现蓝紫色，再滴加盐酸（1+1）至黄色。

加入15mlpH3.0 缓冲溶液，加热煮沸并保持微沸1分钟，加入10滴EDTA-铜溶液及2～3滴PAN指示剂溶液（2g∕L），用EDTA标准滴定溶液滴定至红色消失。

继续煮沸，滴定，直至溶液经煮沸后红色不再出现呈稳定的亮黄色为止。

4、结果的计算与表示：
三氧化二铝的质量分数wAl2O3按下式计算：
TAl2O3×V×10
wAl2O3 = × 100
m1×1000
TAl2O3×V
=
m1
式中：
wAl2O3—三氧化二铝的质量分数，%；
TAl2O3—EDTA标准滴定溶液对三氧化二铝的滴定度，单位为毫克每毫升（mg／ml）；
V—滴定时消耗EDTA标准滴定溶液的体积，单位为毫升（ml）；
m1—试料的质量，单位克（g）。

本规程从2010年7月1日起执行！
四川广元高力水泥实业有限公司化验室
2010年6月16日
编写：罗天德审核：郑锋批准：罗洪辉。

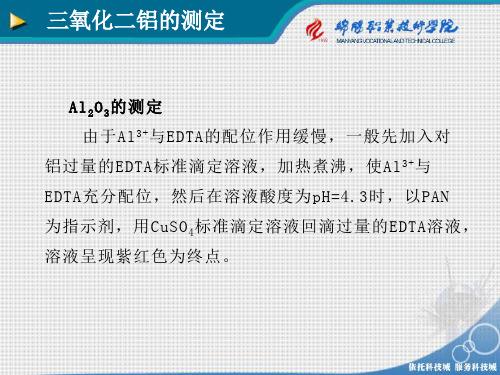

三氧化二铝的测定1、方法提要样品经碱熔酸化后，铝及锌（Ⅱ）、镉（Ⅱ）、铁（Ⅲ）、铜（Ⅱ）、铅（Ⅱ）等离子与Na2EDTA形成络合物，用锌盐标准溶液滴定过量的Na2EDTA。

再用一种选择生较高配位剂氟化钠（氟化铵）从铝与EDTA络合物中置换出定量的EDTA，以二甲酚橙为指示剂用锌盐标准溶液滴定溶液由无色变为红色为终点。

主要反应：Al3++H2Y2－=AlY－+2H+AlY－+6F－=AlF6－+Y4－Y4－+Zn2+=ZnY2－2、试剂2.1 氢氧化钠（钾）AR。

2.2 盐酸（ρ1.19g/mL）；（1+1）。

2.3 乳酸（25%V/V）。

2.4 氢氧化钠溶液（200g/L）。

2.5 乙酸－乙酸钠缓冲溶液（PH=5.5～6.0）。

2.6 酚酞指示剂（5g/L）。

2.7 二甲酚橙指示剂（5g/L）。

2.8 氟化钠AR。

2.9 氯化锌标准滴定液（0.02mol/L）。

2.10 Na2EDTA标准滴定液（0.05mol/L）。

3、分析步骤从碱熔分析氧化钙（镁）的备液中分取25.0mL试液于300mL烧杯中，加乳酸2mL，加Na2EDTA（0.05mol/L）10mL，加2滴酚酞指示剂用氢氧化钠溶液调至红色，用盐酸（1+1）调溶液消失并过量3滴，加乙酸－乙酸钠缓冲液10mL，加热煮沸3min，取下冷却，加3滴二甲酚橙指示剂，用氯化锌标准滴定溶液滴定过量的EDTA使溶液为鲜红色为终点，不计读数，向烧杯加1g氟化钠，加热煮沸3min，取下冷却，补加乙酸－乙酸钠缓冲溶液10mL，1滴二甲酚橙指示剂，用氯化锌标准溶液滴定溶液至鲜红色为终点。

4、计算T×VAl2O3（％）＝————×100m×K式中：T——氯化锌标准溶液1mL相当于三氧化二铝的克数（g/mL）.V——消耗氯化锌标准溶液的体积（mL）。

m×K——称取试样量×分液比（g）。

5、允许差Al2O3（％）允许差％ Al2O3（％）允许差％≤1.00 0.20 ﹥10.00～20.00 0.50﹥1.00～5.00 0.30 ﹥20.00～30.00 0.60﹥5.00～10.00 0.40注：本法适用于锌精矿、水淬渣、石英砂、石灰、高铝砖中三氧化二铝的测定。

EDTA容量法测定铁矿石中的三氧化二铝铁矿石中铝的含量不高，如用EDTA容量法，大量铁的存在干扰铝的测定。

用氯化钠—氢氧化钠小体积沉淀分离铁和钛后进行测定，手续较长。

这里介绍二个方案：一是在系统分析溶液中分取部分溶液（不超过50毫克试样），不经分离直接用EDTA—KF容量法测定铝（钛）；第二个方案是单独称样，在分离铁和钛后的溶液中测定铝，手续比较简便。

大量铁存在时，铁与EDTA产生很深的黄色，使滴定终点是明显，铬（Ⅲ）与EDTA形成深紫色络合物，不超过3毫克不影响终点观察。

大量铬（Ⅵ）存在时，其本身为橙黄色，影响终点观察。

锰小于0.5毫克不干扰测定，大于0.5毫克时使终点不稳定，容易褪色。

当有大量磷酸盐和硫酸盐存在时，不宜用铅盐滴定。

铜大于10毫克时，也影响终点观察。

本法适用于含1%以下是三氧化二铝的测定。

一、试剂：乙酸—乙酸铵缓冲溶液，pH6，称400克乙酸铵溶于1000毫升水中，用乙酸将pH调至6，用水稀释至1200毫升。

EDTA标准溶液，0.002M，称取7.5克乙二胺四乙酸二钠，溶于1000毫升水中。

铝标准溶液，1毫升含1毫克三氧化二铝。

称取纯铝片0.5293克，加1∶1盐酸100毫升，溶解后移入1000毫升溶量瓶中，以水稀释至刻度，摇匀。

必要时用重量法校正。

乙酸锌标准溶液，0.02M，称取4.4克乙酸锌Zn(C2H3O2)2·2H2O置于烧杯中，加水溶解，加2毫升盐酸，用水稀释至1000毫升，摇匀。

标定：吸取10～20毫克铝的标准溶液，置于250毫升烧杯中，加甲基橙指示剂1滴，滴加1∶1氨水中和至溶淮变黄，再用1∶1盐酸中和至溶液呈红色，加0.02MEDTA标准溶液20毫升，加热到60～70°。

再用氨水中和至溶液变黄色，加pH6的缓冲溶液15毫升，煮沸1～2分钟，在冷水中冷却。

加0.2%二甲酚橙指示剂2～3滴，用乙酸锌标准溶液滴定至紫色（不计读数）。

加20%氟化钾溶液10毫升，加热煮沸2～3滴，用乙酸锌标准溶液滴定至紫红色（不计读数）。

FCLYSREKS0022三氧化二铝的测定—EDTA容量法F_CL_YS_RE_KS_0022三氧化二铝的测定—EDTA容量法1. 范围本法适用于稀土精矿中0.50%～15.0%的三氧化二铝的测定。

2. 原理试样经盐酸，硝酸溶解，硫酸冒烟，不溶残渣以氢氟酸，硫酸处理，焦硫钾熔融，浸出后与主液合并。

在pH7，使铝、铁、稀土、钛等沉淀与钙分离。

再以氢氧化钠沉淀分离除去铁、钛、稀土等元素；加入过量的EDTA标准溶液络合铝，在pH5时，以PAN为指示剂，加氟化钠将铝一EDTA络合物中的EDTA置换出来，用硫酸铜间接滴定铝量。

3. 试剂：3.1 盐酸：ρ约1.19；1+1。

3.2 硝酸：ρ约1.42。

3.3 硫酸：1+1；1+99。

3.4 氢氟酸：ρ约1.14。

3.5 焦硫酸钾。

3.6 氢氧化铵：1+1。

3.7 氢氧化钠：200g/L；100g/L；10g/L。

3.8 酚酞指示剂：10g/L乙醇溶液。

3.9 PAN指示剂：1g/L的乙醇溶液。

3.10 乙酸一乙酸铵缓冲溶液：600g乙酸铵溶于约700mL水中，加20mL冰乙酸，用水稀释到1000mL，摇匀。

3.11 氟化钠。

3.12 EDTA标准溶液：C EDTA＝0.018mol/L。

3.13 硫酸铜标准溶液：C CuSO4=0.018mol/L。

3.14 氯化铵：20g/L水溶液。

4. 分析步骤4.1 测定次数独立进行两次测定，取其平均值。

4.2 空白实验随同试料的分析步骤做空白实验。

4.3 试料的测定准确称取试样0.5～1.0g于250mL烧杯中，加20ml盐酸（3.1），低温溶解，加5mL硝酸（3.2），浓缩至约5mL体积时，稍冷.加5mL硫酸（3.3）（1+1），加热至硫酸烟冒尽，稍冷。

加100mL沸水及2mL盐酸（3.1），加热使可溶物全部溶解，趁热用慢速滤纸过滤于烧杯中，用热的1+99硫酸溶液（3.3）洗净烧杯及滤纸，滤液保留。

将沉淀置于铁坩埚中灰化，灼烧，加数滴硫酸（3.3）（1+1）及3～5mL氢氟酸（3.4），在低热电炉上加热除硅，并使硫酸烟冒尽。

辽宁丰华实业有限公司企业标准石粒、电熔莫来石、粘土、矾土、镁橄榄石、膨润土、白土、水泥、镁铝碳砖化学分析方法EDTA 容量法测定氧化钙、氧化镁、三氧化二铝含量1 范围本标准规定了测定石粒、电熔莫来石、粘土、矾土、镁橄榄石、膨润土、白土、水泥、镁铝碳砖中氧化钙、氧化镁、三氧化二铝含量的原理、试剂、试样、分析步骤、结果计算、允许偏差。

本标准适用于石粒、电熔莫来石、粘土、矾土、膨润土、白土、水泥、镁铝碳砖中氧化钙、氧化镁、三氧化二铝含量的测定。

测定范围：氧化钙5.00％～50.00％；氧化镁2.00％～70.00％；三氧化二铝 2.00％～60.00％。

2 规范类引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本用于本标准。

GB/T 8170 数值修约规则3 原理试样经混合熔剂熔融后，用盐酸浸取，加入硝酸氧化，在氯化铵存在下，用氨水沉淀铁、铝、钛、锰等使之与钙、镁分离。

沉淀溶解后，用强碱使铝与铁、钛、锰分离，向含铝的溶液中准确加入 EDTA 标准溶液，以硫酸铜标准溶液返滴过量的 EDTA 标准溶液，根据硫酸铜标准溶液的体积计算出三氧化二铝的含量。

吸取分离铁、铝、钛、锰后的滤液，调节 pH 值大于 12，以 EDTA 标准溶液滴定钙，调节另一份溶液 pH 值等于 10，以 EDTA 标准溶液滴定钙镁的合量，由 EDTA 标准溶液的消耗量计算出氧化钙、氧化镁的含量。

4 试剂4.1 混合熔剂：2 份无水碳酸钠与 1 份硼酸研细，混匀。

4.2盐酸（1+1）。

4.3 盐酸（5+95）。

4.4 硝酸，ρ约 1.42g/mL。

4.5氯化铵饱和溶液。

4.6氨水（1+1）。

4.7过硫酸铵（固体）。

4.8氯化铵洗液（20g/L）：称取 2g 氯化铵溶于 100mL 水中。

1 方法提要试样用碳酸钠和硼酸混合熔剂熔融后，熔化物以稀硝酸浸出，吸取一定量的母液，当溶液的PH值控制在2.0～2.5时，三价的铁离子与磺基水杨酸生成紫红色的络合物，在40～60℃时用EDTA标准溶液滴定至由紫红色变为无色为终点，将滴定铁后的溶液加入过量的EDTA标准溶液，调节PH值为3.5，加热．使铝离子与EDTA络合，以PAN为指示剂，用硫酸铜标准溶液滴定过量的EDTA由黄色变为橙红色为终点。

本规程适用于粘土质、高铝质耐火材料中三氧化二铁、三氧化二铝量的测定。

2 主要试剂2.1 混合熔剂：碳酸钠与硼酸按1+1比例混合，研细混匀。

2.2 硝酸(18+82)。

2.3 刚果红试纸。

2.4 盐酸(1+1)。

2.5 氨水(1+1)。

2.6 磺基水杨酸溶液(10％)。

2.7 EDTA标准溶液(0.02mol/L)。

2.8 溴甲酚绿指示剂(0.04％)：溶解0.1g溴甲酚绿于1.95mL0.074mol/L的氢氧化钾溶液，以水稀至250mL。

2.9 PAN指示剂：称0.2gl-(2—吡啶基偶氮)—2—萘酚溶解于lOOmL乙醇中。

2.10 冰乙酸（ρ1.05g/mL）。

2.11 硫酸铜标准溶液[C（CuSO4）=0.02mo1/L]。

3 分析步骤称取试样0.2000g于盛有混合熔剂约6g的铂坩埚中充分搅拌，上面覆盖一层混合熔剂，放入马弗炉中由300℃升到900℃熔融约8～lOmin，取出稍冷即放入盛有热的40mL硝酸(18+82)的250mL烧杯中，加热浸取，待完全溶解后，用水洗出坩埚，冷却。

倾入250mL 的容量瓶中，用水冲洗烧杯4次，再以水稀至刻度，混匀。

三氧化二铁的测定：吸取母液25mL，加水25mL于500mL烧杯中，加热至60℃，再用刚果红试纸，以氨水(1+1)调至试纸呈红色，再加盐酸(1+1)调至灰蓝色，并过量1滴，[如无刚果红试纸则溶液加热后，加磺基水杨酸(10％)6滴，用氨水调至紫红色]加磺基水杨酸(10％)1滴管，用EDTA 标准溶液(0.02mol/L)滴至无色为终点。
