电工学复习(知识点及练习题)
- 格式:ppt
- 大小:2.34 MB
- 文档页数:52
电工知识考试题目与答案精选
1. 电流的定义是什么?
电流是电荷在单位时间内通过导体横截面的数量。
2. 电压的定义是什么?
电压是电场力对单位正电荷所做的功。
3. 电阻的定义是什么?
电阻是导体抵抗电流流动的特性。
4. 如何计算电阻的大小?
电阻的大小可以通过欧姆定律来计算,公式为:电阻(R)等于电压(V)除以电流(I)。
5. 什么是并联电路?
并联电路是指多个电器或元件的正极相连,负极相连的电路。
在并联电路中,电流在各个元件之间分流。
6. 什么是串联电路?
串联电路是指多个电器或元件的正极相连,负极相连的电路。
在串联电路中,电流在各个元件之间依次流动。
7. 什么是直流电和交流电?
直流电是指电流方向恒定的电流,而交流电是指电流方向随时间周期性变化的电流。
8. 什么是短路?
短路是指电流在电路中遇到极低电阻或零电阻的情况,导致电流绕过正常路径直接流过。
9. 什么是电容器?
电容器是一种能够存储电荷的装置,由两个导体之间的绝缘介质隔开。
10. 什么是电感?
电感是指导体中产生感应电动势的能力,它由线圈或线圈的一部分构成。
以上是一些电工知识考试题目与答案的精选,希望对您有所帮助。
A .同频率的两正弦量的相位差与计时起点无关。
B . 两个正弦量的相位差与它们的参考方向的选择无关。
C . 任意两个正弦量的相位差都等于其初相之差。
D . u1、u2、u3为同频率正弦量,若u1超前u2,u2超前u3,则u1一定超前u3。
A . 三相正弦电路中,若负载的线电压对称,则其相电压也一定对称。
B . 三相正弦电路中,若负载的相电流对称,则其线电流也一定对称。
C . 对称三相正弦交流电路中各组电压和电流都是对称。
D . 三相三线制正弦交流电路中,若三个线电流IU =IV =IW ,则这三个线电流一定对称。
A . 正弦交流电路中,电感元件或电容元件的瞬时功率的平均值称为该元件的无功功率。
B . 正弦交流电路中任一无源二端网络所吸收的无功功率等于其瞬时功率的无功分量的最大值。
C . 在正弦交流电路中任一个无源二端网络所吸收的无功功率,一定等于网络中各元件无功功率的数值(指绝对值)之和。
D . 无功功率就是无用(对电气设备的工作而言)的功率。
A. 电路的总电压U 可能比UL 、UC 都小。
B . 电路的总电压U 一定大于UR 。
C . 在各电压参考方向一致的情况下,电路总电压一定超前Uc ,但不一定超前UR 。
D . 在各电压参考方向一致的情况下,电路总电压一定滞后Uc ,但不一定滞后UR 。
A . 无论电压和电流的参考方向如何,uR=RiR ,uL =L(diL/dt),iC =C (duC/dt)总是成立。
B . 当电阻、电感、电容元件两端的电压为正弦波时,通过它们的电流一定是同频率的正弦波。
C . 无论电压和电流的参考方向如何选择,电阻元件的电压总是与电流同相,电感元件的电压总是超前其电流90°,电容元件的电压总是滞后其电流90°。
D . 在电阻、电感、电容元件上的电压为零的瞬间,它们的电流也一定为零。
A . 正弦量就是相量,正弦量等于表示该正弦量的相量。
B . 相量就是复数,就是代表正弦量的复数。
第1章 直流电路 习题参考答案一、填空题:1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成.具有单一电磁特性的电路元件称为 理想 电路元件,由它们组成的电路称为 电路模型 。
电路的作用是对电能进行 传输 、 分配 和 转换 ;对电信号进行 传递 、 存储 和 处理 。
2。
反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件;反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件;反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件,它们都是无源 二端 元件。
3. 电路有 通路 、 开路 和 短路 三种工作状态.当电路中电流0R U I S、端电压U =0时,此种状态称作 短路 ,这种情况下电源产生的功率全部消耗在 内阻 上。
4.从耗能的观点来讲,电阻元件为 耗能 元件;电感和电容元件为 储能 元件。
5。
电路图上标示的电流、电压方向称为 参考方向 ,假定某元件是负载时,该元件两端的电压和通过元件的电流方向应为 关联参考 方向.二、 判断题:1。
理想电流源输出恒定的电流,其输出端电压由内电阻决定. (错) 2. 电阻、电流和电压都是电路中的基本物理量. (错) 3。
电压是产生电流的根本原因.因此电路中有电压必有电流。
(错) 4. 绝缘体两端的电压无论再高,都不可能通过电流. (错)三、选择题:(每小题2分,共30分)1。
当元件两端电压与通过元件的电流取关联参考方向时,即为假设该元件(A )功率;当元件两端电压与通过电流取非关联参考方向时,即为假设该元件(B)功率。
A 、吸收;B 、发出。
2. 一个输出电压几乎不变的设备有载运行,当负载增大时,是指( C )A 、负载电阻增大;B 、负载电阻减小;C 、电源输出的电流增大。
3。
当电流源开路时,该电流源内部( C )A 、有电流,有功率损耗;B 、无电流,无功率损耗;C 、有电流,无功率损耗。
第一节直流电路一、基本内容和要求本节主要了解电流强度、电压、电动势、电阻、电功和电功率的概念,熟悉欧姆定律,电阻串联、并联和混联电路及其计算。
二、是非题(对填“√”,错填“×ⅹ”)1、电流的方向与负电荷流动的方向相反。
(√)解对。
因为规定电流方向是正电荷流动的方向。
2、金属导体的电阻随温度的升高而减少。
(×)解错。
金属导体的电阻随温度的升高而增大。
3、金属导体的电阻与其长度成正比;而与其截面成反比(√)解对。
见电阻公式。
4、串联电路中,电阻大者,其消耗的电功率也大。
(√)解对。
由公式P=I2R 知,在串联电路中电流都相等。
功率P与电阻R成正比。
5、并联电路中,在电阻最小的支路上,消耗的电功率也最小。
(×)解错。
由P=U2/R可知,在并联电路中,各支路的电压U均相等,功率P与支路电阻R大小成反比。
6、一只220V、1000W的电炉,接在110V的电源上,则其消耗的电功率为500W。
(×)解错。
此电炉的电阻为R=U2/P=2202/1000Ω,将它接在110V电源上,实际消耗的功率为U2 1102P实=-----=--------------=250WR 2202/10007、将一只220V、60W灯泡与另一只220V、40W的灯泡串联后,接入380伏电压的线路上,,则60W的灯较亮。
(×)U2解错。
由R=-----计算可知,40W灯泡的电阻大于60W灯的电阻,串联后接入电路,两P灯泡通过电流相同,由P=I2R知,电阻大的灯消耗的功率大。
8、将220V、60W的灯与220V、15W灯并联接入220V电路中,60W灯泡较亮。
(√)解对,因为60W灯泡电阻比15W电阻小,又因两灯实际工作电压相等。
由U2P=——R知电阻小的消耗电功率大。
9、为了扩大电流表的量程,可在表头上并联一个分流电阻。
(√)解对,并联一个分流电阻后,可将超出原表头电流Ig的那部分电流由分流电阻分流。
一、填空题1.任何一个完整的电路都必须由( 电源 )、( 负载 )、( 中间环节 )三个基本部分组成,电路的作用是对电能进行( 传输 )和( 转换 ),对电信号进行( 传递 )和( 处理 ),电源或信号源产生的电压和电流称为( 激励 ),相应在电路元件上产生的电压和电流称为( 响应 )。
2.在电路分析中规定( 正电荷 )的运动方向为电流的实际方向。
在直流电路中,电源的工作状态有3种,分别为( 有载 )、( 开路 )和( 短路 )。
3.在正弦交流电路中,( 频率(周期) )、( 幅值 )和( 初相位 )称为正弦量的三要素。
( 电感 )元件和( 电容 )元件称为动态元件,感抗与( 频率 )成正比,容抗与( 频率 )成反比。
4.在RLC 串联电路中,在进行正弦量的相量计算时常用到3个三角形,它们分别是(阻抗 )三角形、( 电压 )三角形和( 功率 )三角形。
如果已知RLC 串联电路的电流有效值为5A ,电阻为30Ω,感抗为40Ω,容抗为80Ω,则电路复阻抗的模为( 50欧姆 ),电路为( 容性 )性电路,电路的有功功率为( 750W ),无功功率为(-1000Var )。
5.在RLC 串联电路中,发生谐振的条件是( XL=XC ),此时电路中的( 阻抗)达到最小,( 电流)达到最大,如果设 R = 1 Ω,L = 10 –3 H ,C = 10 –5F ,则电路的谐振角频率为( 104rad/s ),电路的品质因素 Q 为( 10 ),如果在电路加上10 V 的电压源,此时电感和电容二端的电压分别为( j100V )和(-j100V ),因此串联谐振又称为( 电压 )谐振。
6.在三相交流电路中,负载为星形连接时,线电压与相电压的关系是(),线电流和相电流的关系是(Ip Il =),线电压和相电压的相位关系是(线电压超前相电压 30 )。
负载为三角形连接时,线电压和相电压的关系是( Up Ul = ),线电流和相电流的关系是( Ip Il 3),线电流和相电流的相位关系是( 线电流滞后相电流 30 )。

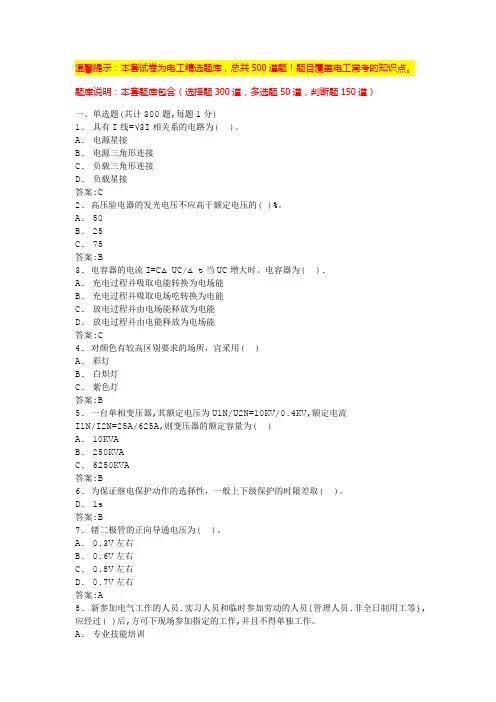

温馨提示:本套试卷为电工精选题库,总共500道题!题目覆盖电工常考的知识点。
题库说明:本套题库包含(选择题300道,多选题50道,判断题150道)一、单选题(共计300题,每题1分)1.具有I线=√3I相关系的电路为( )。
A.电源星接B.电源三角形连接C.负载三角形连接D.负载星接答案:C2. 高压验电器的发光电压不应高于额定电压的( )%。
A.50B.25C.75答案:B3. 电容器的电流I=C△UC/△t当UC增大时。
电容器为( ).A.充电过程并吸取电能转换为电场能B.充电过程并吸取电场吃转换为电能C.放电过程并由电场能释放为电能D.放电过程并由电能释放为电场能答案:C4. 对颜色有较高区别要求的场所,宜采用( )A.彩灯B.白炽灯C.紫色灯答案:B5. 一台单相变压器,其额定电压为U1N/U2N=10KV/0.4KV,额定电流I1N/I2N=25A/625A,则变压器的额定容量为( )A.10KVAB.250KVAC.6250KVA答案:B6. 为保证继电保护动作的选择性,一般上下级保护的时限差取( )。
D.1s答案:B7. 锗二极管的正向导通电压为( )。
A.0.3V左右B.0.6V左右C.0.8V左右D.0.7V左右答案:A8. 新参加电气工作的人员.实习人员和临时参加劳动的人员{管理人员.非全日制用工等},应经过( )后,方可下现场参加指定的工作,并且不得单独工作。
A.专业技能培训B.安全生产知识教育C.考试合格D.电气知识培训答案:B9. S功能设定有两种输出方式供选择:分别是( )。
A.编码方式和数字方式B.逻辑式和数字方式C.编码方式和逻辑式D.编制方式和数字方式答案:A10. 手车式开关柜断路器手车在试验位置时摇不进的原因之一是( )。
A.断路器在合闸位置B.断路器在分闸位置C.接地开关在分闸位置答案:A11. 在感性负载沟通电路中,选用( )的办法可进步电路功率因数。
A.串联电阻B.并联电容C.串联电容答案:B12. 为防止树木{树枝}倒落在线路上,应使用绝缘绳索将其拉向与线路( )的方向,绳索应有足够的长度和强度,以免拉绳的人员被倒落的树木砸伤。
A. 线电压与线电流B. 相电压与线电电工基础知识复习题(带答案)电工基础知识是所有的电工类工种的基础,本文精选试题,是电工基础知识考点 内容,也是各初、中级电工升级考试、岗位培训的重要内容。
、选择题D. 千克D. 102D. 1/9D. 低于或等于1. 电荷的基本单位是( C )。
A .安秒B. 安培C. 库2.安培等于()微安。
A. 103B. 106C.1093 .将一根导线均匀拉长为原长度的3 倍 , 则阻值为原来的 C )倍。
A. 3B. 1/3C.Xc4. 产生串联谐振的条件是( CA. XL > XcD. XL >Xc5.B. XL 空载高压长线路的末端电压(A. 低于B. )。
< XcC. XL =高于E. XL w Xc)始端电压。
C. 等6. 三相对称负载的功率 , 其中是( )之间的相位角。
A. 左手定则B. 右手定则C.C. 线电压与相电流7.当电源频率增加后,分别与灯泡串联的 R L 、C3个回路并联,与(B )串联的灯泡亮度增加。
D. 1/4两只额定电压相同的电阻串联接在电路中 , 其阻值较大的电阻发热 )。
算的。
D. R 、 LD. 仪表流的方向。
13、电流的大小用电流强度来表示 ,其数值等于单位时间内穿过导体横截面的 B )代数和。
D. 相电压与相电流A. RB. LC.D. R 和 LE. R 和 C8. 额定电压为 220V 的灯泡接在110V 电源上,灯泡的功率是原来的( B )。
A. 2B. 4C.1/29.10. A. 相同 B. 较大 C. 较用叠加原理计算复杂电路 , 就是把一个复杂电路化为)电路进行计A. 单电源B. 较大C.11 .电路主要由负载、线路、电源、()组成。
A. 变压器B. 开关C. 发电12 .电流是由电子的定向移动形成的 ,习惯上把)定向移动的方向作为电N-SD. 正电荷E. 负电荷A. 电流越大B. 电压越高C. 温度越高D.功率 14 15 16 17 线性电阻 A. 电流B. 电量 (电荷 )C. 电流强度D..导体的电阻不但与导体的长度、截面有关 , 而且还与导体的(有关。
电工复习题库及答案一、选择题1. 电流的单位是()。
A. 伏特B. 安培C. 欧姆D. 瓦特答案:B2. 电阻的基本单位是()。
A. 欧姆B. 伏特C. 安培D. 瓦特答案:A3. 电路中电流的流动方向是()。
A. 从正极流向负极B. 从负极流向正极C. 任意方向D. 不流动答案:A4. 并联电路中,各支路电压()。
A. 相等B. 不相等C. 可能相等D. 无法确定答案:A5. 串联电路中,总电阻等于各部分电阻的()。
A. 差B. 和C. 积D. 比答案:B二、填空题6. 欧姆定律的数学表达式为:_______。
答案:V = IR7. 电容器的单位是_______。
答案:法拉8. 电感器的单位是_______。
答案:亨利9. 三相交流电的相位差为_______。
答案:120度10. 功率因数是_______与_______的比值。
答案:有功功率;视在功率三、简答题11. 简述星型连接和三角形连接的区别。
答案:星型连接是将三相电机的三个绕组分别连接到三个相电压上,而三角形连接是将三个绕组首尾相连形成闭合回路,每个绕组两端的电压是线电压。
12. 什么是短路?短路对电路有什么影响?答案:短路是指电路中两个或多个不应该直接相连的导体之间发生了直接连接,导致电阻急剧降低,电流急剧增加。
短路会导致电路过载,可能引起设备损坏甚至火灾。
四、计算题13. 已知一个电路的电阻为10欧姆,电压为12伏特,求电路中的电流。
答案:根据欧姆定律,电流I = V / R = 12V / 10Ω = 1.2A。
14. 一个电容器的电容为100微法,通过它的电压从0上升到5伏特,求电容器存储的电荷量。
答案:电荷量Q = C × V = 100 × 10^-6 F × 5V = 500 ×10^-6 C = 0.5毫库仑。
五、判断题15. 所有电路中的电流都是从电源的正极流向负极。
答案:错误。
