工业目标检测应用案例
工业目标检测是计算机视觉技术在工业自动化领域的重要应用之一，主要用于识别、跟踪和分类生产线上的物体。
以下是几个工业目标检测的应用案例：
1. 零件检测：在制造业中，零件的质量检测是一个关键环节。
通过使用工业目标检测技术，可以自动检测零件是否存在缺陷、是否符合设计要求，并对其进行分类。
这有助于提高生产效率和产品质量。
2. 自动化分拣：在物流和仓储领域，工业目标检测技术可以帮助自动化分拣系统快速识别不同种类的物品，并将其分拣到正确的位置。
这可以大大提高分拣效率和准确性，降低人工成本。
3. 机器人导航：在智能制造中，机器人需要能够自主导航以完成各种任务。
通过使用工业目标检测技术，机器人可以识别周围的环境和障碍物，从而安全、准确地完成任务。
4. 监控和安全：工业目标检测技术也可以用于监控和安全领域，例如识别工厂内的异常行为、火警等安全隐患，并实时发出警报或采取相应的安全措施。
5. 质量控制：工业目标检测技术可以用于生产过程中的质量控制。
例如，在食品加工过程中，可以检测包装是否破损、标签是否正确等信息，以确保产品质量。
总之，工业目标检测技术为工业自动化带来了巨大的便利和效率提升，具有广泛的应用前景。
随着技术的不断发展，未来会有更多的应用场景涌现出来。
无损检测技术实用案例分享无损检测技术是一种非破坏性的测试方法，通过不干扰被测物的完整性和功能性，来评估其内部的缺陷、结构和性能。
无损检测技术广泛应用于工业领域，如航空航天、汽车、电力、石油化工等行业，以保证设备、构件和结构的安全和可靠性。
本文将分享几个常见的无损检测案例，以展示该技术的实用性和有效性。
1. 航空航天行业中的无损检测案例：航空航天领域对设备和材料的可靠性要求非常高。
无损检测技术在该行业中起着至关重要的作用。
例如，飞机结构的合金铝材料常常存在于铆钉孔洞、焊接缺陷和表面裂纹等问题。
利用超声波无损检测技术，可以及时发现这些潜在的问题，并及时采取修复措施，以确保飞机的结构完整性和飞行安全。
2. 汽车制造业中的无损检测案例：汽车行业对汽车结构和零部件的质量和可靠性要求越来越高。
无损检测技术在车身焊接、发动机缸体、涡轮机壳、车轮疲劳裂纹等方面发挥着重要作用。
例如，通过磁粉无损检测技术，能够准确检测出发动机缸体的裂纹和变形，以及检测车轮疲劳裂缝，及时排除潜在的安全隐患。
3. 电力行业中的无损检测案例：电力设备的安全性和可靠性对于电力行业来说至关重要。
无损检测技术在电力设备的运行、维护和检修中发挥着重要作用。
例如，超声波无损检测技术可以应用于变压器的内部绝缘结构、绝缘子、线圈和触头等部件的检测，以及电缆的绝缘状态的评估。
这些检测可以及时发现设备内部的缺陷和故障，以防止潜在的事故和故障发生，保障电力系统的正常运行。
4. 石油化工行业中的无损检测案例：石油化工行业存在许多复杂的设备和管线系统，其安全性和可靠性对于生产过程和人员安全至关重要。
无损检测技术在该行业中广泛应用，例如，超声波、射线检测、红外热像和涡流检测等技术，可用于检测管道内壁的腐蚀、焊接缺陷、管道隐蔽段的缺陷等。
通过及时发现这些问题，可以采取有效的维护和修复措施，避免设备的故障和泄漏，保障生产的连续性和安全性。
综上所述，无损检测技术在航空航天、汽车制造、电力和石油化工等行业中，都具有广泛的应用和重要性。
举例说明卫生理化检验技术在临床中的应用
卫生理化检验技术在临床中有广泛的应用，以下是一些例子：
1. 血液检验：通过采集患者的血液样本，可以检测血液中的各种指标，如血红蛋白、红细胞计数、白细胞计数、血小板计数、血糖、脂肪、肾功能指标等，这些指标可以帮助医生判断疾病的类型和严重程度。
2. 尿液检验：通过采集患者的尿液样本，可以检测尿液中的各种成分，如蛋白质、葡萄糖、胆红素、尿酸等，这些指标可以帮助医生诊断和监测泌尿系统疾病、代谢性疾病等。
3. 生化学检验：通过检测血液或尿液中的生化指标，如肝功能指标、肾功能指标、电解质水平、脂肪代谢指标等，可以帮助医生评估患者的器官功能和代谢状态，以及指导治疗方案。
4. 微生物学检验：通过分离和培养患者体液或分泌物中的微生物，如细菌、病毒、真菌等，可以帮助医生确定感染病原体，并进行药敏试验，以指导抗感染治疗。
5. 遗传学检验：通过采集患者的血液或组织样本，可以检测遗传物质中的基因突变、染色体异常等，用于遗传性疾病的诊断、风险评估和遗传咨询。
这些卫生理化检验技术在临床中的应用，可以提供客观、准确的检测数据，辅助医生进行疾病的诊断、治疗和监测，以及评估疗效和预后。

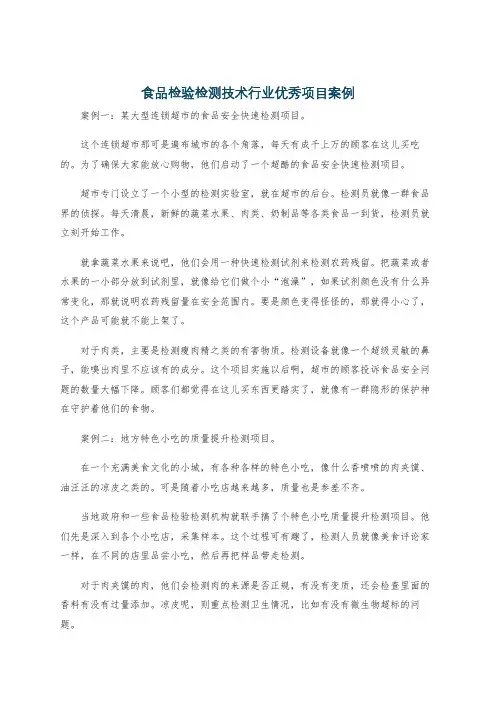

食品检验检测技术行业优秀项目案例案例一：某大型连锁超市的食品安全快速检测项目。
这个连锁超市那可是遍布城市的各个角落，每天有成千上万的顾客在这儿买吃的。
为了确保大家能放心购物，他们启动了一个超酷的食品安全快速检测项目。
超市专门设立了一个小型的检测实验室，就在超市的后台。
检测员就像一群食品界的侦探。
每天清晨，新鲜的蔬菜水果、肉类、奶制品等各类食品一到货，检测员就立刻开始工作。
就拿蔬菜水果来说吧，他们会用一种快速检测试剂来检测农药残留。
把蔬菜或者水果的一小部分放到试剂里，就像给它们做个小“泡澡”，如果试剂颜色没有什么异常变化，那就说明农药残留量在安全范围内。
要是颜色变得怪怪的，那就得小心了，这个产品可能就不能上架了。
对于肉类，主要是检测瘦肉精之类的有害物质。
检测设备就像一个超级灵敏的鼻子，能嗅出肉里不应该有的成分。
这个项目实施以后啊，超市的顾客投诉食品安全问题的数量大幅下降。
顾客们都觉得在这儿买东西更踏实了，就像有一群隐形的保护神在守护着他们的食物。
案例二：地方特色小吃的质量提升检测项目。
在一个充满美食文化的小城，有各种各样的特色小吃，像什么香喷喷的肉夹馍、油汪汪的凉皮之类的。
可是随着小吃店越来越多，质量也是参差不齐。
当地政府和一些食品检验检测机构就联手搞了个特色小吃质量提升检测项目。
他们先是深入到各个小吃店，采集样本。
这个过程可有趣了，检测人员就像美食评论家一样，在不同的店里品尝小吃，然后再把样品带走检测。
对于肉夹馍的肉，他们会检测肉的来源是否正规，有没有变质，还会检查里面的香料有没有过量添加。
凉皮呢，则重点检测卫生情况，比如有没有微生物超标的问题。
通过这个项目，那些正规的小吃店可高兴了，因为他们有了官方的质量认证，生意更好了。
那些不太合格的小吃店呢，也在检测机构的指导下改进了制作工艺和原材料采购渠道。
现在啊，这个小城的特色小吃名声更响亮了，游客们吃得开心，当地人也觉得倍儿有面子。
案例三：进口食品的入关检验检测项目。
检测技术及应用的例子现代科技的快速发展，使得检测技术在很多领域都得到了广泛的应用。
下面我将就检测技术的概念、分类以及一些具体的应用领域做一些介绍。
一、概念与分类：检测技术是指对某一特定物质、事物或现象进行识别、量化或评估的方法、手段和工具的总称。
根据检测目标的不同，检测技术可以分为：1. 物质检测技术：主要用于对物质的成分、结构、性质以及所包含的有害成分等进行分析和鉴定。
如化学分析、光谱分析、电化学分析、气相色谱-质谱联用分析等。
2. 生命体检测技术：用于对生物体的生理指标、生化指标、形态结构等进行检测和评估。
如生物分子检测、细胞检测、细菌检测、基因检测等。
3. 环境与资源检测技术：主要用于对环境和资源的质量、污染程度、可持续利用等进行检测。
如土壤检测、水质检测、大气污染检测、噪声检测等。
4. 工程与材料检测技术：用于对工程和材料的性能、强度、疲劳损伤等进行评估。
如无损检测技术、材料化学分析、力学性能测试等。
二、应用领域举例：1. 食品安全检测：随着人们对食品质量和安全的要求越来越高，食品安全检测成为了一个热门的应用领域。
常用的食品安全检测技术包括：快速检测光谱技术、基因检测技术、微生物检测技术等。
2. 医学诊断检测：医学检测技术在临床诊断中起着至关重要的作用。
例如，血液、尿液和组织的化学分析、生物分子的检测、生物成像技术等在癌症、心血管疾病、遗传疾病的早期诊断和治疗中发挥了重要作用。
3. 环境保护与监测：随着环境污染问题的日益严重，环境保护与监测变得非常重要。
常用的环境检测技术包括：水质检测技术、大气污染检测技术、土壤检测技术等，可以帮助我们了解环境质量并采取相应的保护措施。
4. 新能源开发与利用：为了减少对传统能源的依赖，人们开始研究新能源技术，并通过检测技术对其进行评估和优化。
例如，太阳能电池板的效率检测、风力发电机组的性能监测等。
5. 药物研发与安全性评估：药物的研发和安全性评估需要依赖严格的检测技术。
生活中测试技术应用的例子生活中测试技术应用的例子：1. 智能家居系统的测试：智能家居系统是通过连接各种设备，使居住环境更加智能化的系统。
在测试过程中，可以测试各个设备的稳定性、兼容性以及功能是否正常。
例如，测试智能灯泡是否能正常调节亮度、测试智能插座是否能远程控制等。
2. 移动支付系统的测试：移动支付系统是通过手机等移动设备进行支付的系统。
在测试过程中，可以测试系统的安全性，确保支付过程中的信息不会被泄露；同时还可以测试系统的稳定性，确保用户可以正常完成支付操作。
3. 自动驾驶汽车的测试：自动驾驶汽车是通过激光雷达、摄像头等传感器获取环境信息，并进行自主驾驶的汽车。
在测试过程中，可以测试自动驾驶系统的准确性和反应速度，确保汽车能够正确识别道路标志、行人和其他车辆，并做出正确的驾驶决策。
4. 人脸识别系统的测试：人脸识别系统是通过识别人脸特征进行身份认证或者人脸检测的系统。
在测试过程中，可以测试系统对不同光照、角度和表情的人脸的识别准确性；同时还可以测试系统的反应速度，确保在大量人脸数据的情况下，系统能够快速进行识别。
5. 虚拟现实游戏的测试：虚拟现实游戏是通过虚拟现实技术创造的游戏场景。
在测试过程中，可以测试游戏的画面质量和流畅度，确保玩家在游戏中获得良好的视觉体验；同时还可以测试游戏的交互性和体感反馈，确保玩家在游戏中能够真实地感受到虚拟世界。
6. 无人机的测试：无人机是通过遥控或者自主飞行的飞行器。
在测试过程中，可以测试无人机的飞行稳定性和操控性，确保无人机能够平稳飞行，并能够按照指令进行操作；同时还可以测试无人机的避障能力，确保无人机能够自动避开障碍物。
7. 人工智能助手的测试：人工智能助手是通过语音识别和自然语言处理技术提供信息和服务的系统。
在测试过程中，可以测试系统对不同口音和语速的语音的识别准确性；同时还可以测试系统的回答准确性和智能性，确保系统能够正确理解用户的问题，并给出准确的回答。
光电检测技术应用实例概述光电检测技术是一种利用光电元件对活动目标进行检测和测量的技术。
它通过感知目标对光线的影响，如反射、散射、吸收和透射等，来实现对目标属性的检测和测量。
光电检测技术广泛应用于各个领域，如工业自动化、安全监控、机器人导航等。
本文将介绍光电检测技术在工业自动化领域的应用实例。
应用实例一：物体计数在生产线上，往往需要对通过的物体进行计数，以实现对产量的监控和控制。
传统的机械计数器容易出现误差和故障，并且无法适应高速生产线的需求。
光电检测技术则提供了一种高精度、高效率的物体计数方法。
一种常见的光电检测技术应用实例是利用红外传感器对通过的物体进行计数。
红外传感器可以发射一束红外光并接收反射回来的光信号，当物体经过时，会阻挡光线并使传感器接收到的光信号发生变化。
通过对光信号进行处理和分析，就可以实现对物体的计数。
这种光电计数系统具有高稳定性和高精确度的特点，可以适应高速运动的物体计数需求。
而且它还可以对物体的尺寸、形状等属性进行检测和分析，从而实现更精细化的控制。
因此，在工业生产线上广泛应用了这种光电计数系统，提高了生产效率和产品质量。
应用实例二：位置检测在机器人导航、自动化仓储系统等领域，常常需要对物体的位置进行准确定位和跟踪。
光电检测技术可以实现对物体位置的精确检测，从而提供定位和导航的基础。
一种常见的光电检测技术应用实例是利用激光测距传感器进行位置检测。
激光测距传感器可以利用发射激光束并接收被测物体反射的激光束，通过测量激光信号的时间延迟，就可以计算出物体与传感器的距离。
通过在不同位置安装多个激光测距传感器，可以实现对多个物体位置的同时检测。
通过对多个位置信息的综合分析，可以实现对物体的精确定位和跟踪。
这种光电检测技术在机器人导航、无人驾驶等领域发挥了重要作用，为智能系统提供了精确的定位和导航功能。
应用实例三：质量检测光电检测技术还可以应用于产品质量检测和缺陷识别。
通过对光学特性的检测和分析，可以实现对产品表面的缺陷、异物等问题的及时发现和处理，提高产品质量和工作效率。
举例说明传感与检测技术在日常生活或工业中的实际应用
1. 温度传感器：在日常生活中，我们经常使用温度计来测量室内外的温度。
温度传感器也广泛用于工业中，例如在炼油厂、化工厂等地监测设备和生产过程中的温度变化。
2. 湿度传感器：湿度传感器常用于测量室内的湿度，例如在空调系统中用于控制室内湿度的自动调节。
在工业中，湿度传感器可以用于监测仓储设备、实验室等环境中的湿度。
3. 光敏传感器：光敏传感器广泛应用于照明控制系统中，可以根据光线的强度自动调节照明亮度。
在工业中，光敏传感器也可以用于检测光线的强度，例如在制造业中用于自动光线控制以提高生产效率。
4. 气体传感器：气体传感器被广泛用于环境监测中，例如在工业废气处理中用于检测有害气体的浓度。
在日常生活中，气体传感器也可以用于煤气泄漏检测、一氧化碳检测等安全应用。
5. 压力传感器：压力传感器可用于测量液体或气体中的压力，例如汽车轮胎压力传感器可以提醒驾驶员轮胎是否需要充气。
在工业中，压力传感器也可以用于监测液体或气体系统中的压力变化，例如管道中的压力监测。
6. 加速度传感器：加速度传感器可用于检测加速度和振动，在日常生活中可以用于智能手机中的重力感应和屏幕旋转功能。
在工业中，加速度传感器可以用于检测设备或机器的震动和振动，以进行状态监测和故障诊断。
无损检测技术应用案例解析无损检测技术是一种通过对材料和结构进行检测而无需对其进行破坏性测试的技术。
它在工业领域中得到广泛应用，可以帮助企业提高产品质量、降低生产成本、延长设备的使用寿命。
本文将通过解析几个典型的案例，介绍无损检测技术在实际应用中的重要性和价值。
案例一：飞机零部件无损检测飞机作为一种高度机械化和复杂化的航空产品，其安全性对人们来说至关重要。
在飞机制造和运营过程中，对飞机零部件进行无损检测检查是必不可少的。
通过超声波检测、射线检测和涡流检测等无损检测技术，可以及时发现飞机部件的缺陷和损伤，避免因零部件结构失效而导致的事故发生。
无损检测技术可以帮助航空企业及时发现潜在缺陷，并采取相应的修复和处理措施，提高飞机的安全性和可靠性。
案例二：石化设备无损检测在石化工业中，压力容器、管道和焊接接头等设备的完整性对生产安全至关重要。
然而，这些设备在长期的高温、高压工作环境下可能存在缺陷或损伤，如腐蚀、疲劳裂纹等。
通过无损检测技术，可以对这些设备进行全面的检测，及时发现问题并采取相应的维修措施，保证设备的完整性和可靠性。
通过无损检测技术，石化企业可以预防和避免设备事故的发生，降低生产安全风险，保护工人的生命财产安全。
案例三：桥梁结构无损检测桥梁作为交通基础设施的重要组成部分，其结构健康状况直接关系到公共安全。
然而，长期的自然环境和风吹雨打可能导致桥梁出现裂缝、锈蚀和损伤等问题。
无损检测技术可以通过超声波探测、红外热像仪等手段，对桥梁结构进行全面的无损检测，及时发现结构缺陷，并采取相应的维修和加固措施，确保桥梁的稳定性和安全性。
无损检测技术的应用可以帮助交通管理部门及时发现潜在的结构问题，预防桥梁事故的发生，并提高公众的交通安全感。
案例四：核电站无损检测核电站是一种高风险行业，对设备的健康状况和完整性要求非常严格。
核电站的设备在高温高压、辐射环境下工作，如出现缺陷和损伤，可能危及人员安全和环境安全。
无损检测技术在核电站中起到了重要的作用，通过超声波、涡流、射线和红外热像仪等技术对核电站设备进行全面的无损检测，帮助核电企业及时发现和排除潜在的故障和安全隐患，确保核电站的安全稳定运行。
视觉检测应用场景案例
1. 医学影像诊断：医学影像诊断是一项关键的医学技术，视觉
检测可以帮助医师确定病人的病情。
例如，X光片可以检测肺部疾病和骨骼问题，MRI和CT扫描可以检测脑部疾病和器官问题。
通过视觉检
测技术，医生可以更快速，更准确地发现问题并给出有效的治疗方案。
2. 智能安防监控：视觉检测技术在智能安防监控领域也得到了
广泛应用。
例如，在公共场所、商场或住宅区等地方安装监控摄像头。
视觉检测技术可以监测人员活动，识别可疑行为，快速响应异常事件，为社会安全保障做出贡献。
3. 工业自动化制造：视觉检测技术在工业自动化制造中也有广
泛应用。
例如，在产品生产线中，视觉检测技术可以检查产品的品质，并及时将出问题的产品剔除，保证产品的一致性和品质。
4. 交通运输领域：视觉检测技术在交通领域有着广泛应用。
例如，在自动驾驶汽车中，视觉检测可以识别道路标志、车辆等物体，
生成车辆周围的三维环境，帮助汽车进行自动导航及避免交通事故。
5. 娱乐消费领域：视觉检测技术在娱乐消费领域中也有广泛应用。
例如，在虚拟现实游戏中，视觉检测技术可以追踪玩家的身体动作，并将它们转化成游戏中的动作。
这样，玩家可以更自然地进行沉
浸式游戏体验，增强游戏的趣味性和互动性。
CCD传感器及其应用研究一、引言图像传感器是利用光电器件的光一电转换功能，将其感光面上的光像转换为与光像成相应比例关系的电信号“图像”的一种功能器件。
固态图像传感器是指在同一半导体衬底上布设的若干光敏单元与移位寄存器构成的集成化、功能化的光电器件。
光敏单元简称为“像素”或“像点”，它们本身在空间上、电气上是彼此独立的.固态图像传感器利用光敏单元的光电转换功能将投射到光敏单元上的光学图像转换成电信号“图像”，即将光强的空间分布转换为与光强成比例的、大小不等的电荷包空间分布.然后利用移位寄存器的功能将这些电荷包在时钟脉冲控制下实现读取与输出，形成一系列幅值不等的时序脉冲序列。
固态图像传感器与普通的图像传感器比，具有体积小、失真小、灵敏度高、抗振动、耐潮湿、成本低的特点。
这些特色决定了它可以广泛用于自动控制和自动测量,尤其是适用于图像识别技术中。
本文从分析固态图像传感器的原理出发,着重对它在测控及图像识别领域进行分析和探讨。
二、电荷祸合器件及工作原理电荷藕合器件〔ChargeCoupleDevices，简称CCD),是固态图像传感器的敏感器件，与普通的MOS,TTL等电路一样，属于一种集成电路，但CCD具有光电转换、信号储存、转移（传输）、输出、处理以及电子快门等多种独特功能。
电荷祸合器件CCD的基本原理是在一系列MOS电容器金属电极上,加以适当的脉冲电压,排斥掉半导体衬底内的多数载流子，形成“势阱”的运动，进而达到信号电荷（少数载流子）的转移。
如果所转移的信号电荷是由光像照射产生的，则CCD具备图像传感器的功能；若所转移的电荷通过外界注入方式得到的，则CCD还可以具备延时、信号处理、数据存储以及逻辑运算等功能.电荷祸合器件CCD的基本原理与金属一氧化物一硅(MOS）电容器的物理机理密切相关。
因此。
首先分析MOS电容器原理。
图1是热氧化P型Si(p-Si）衬底上淀积金属而构成的一只MOS电容器，若在某一时刻给它的金属电极加上正向电压咋,p—Si中的多数载流子(此时是空穴)便会受到排斥,于是，在Si表面处就会形成一个耗尽区。
这个耗尽区与普通的pn 结一样，同样也是电离受主构成的空间电荷区.并且，在一定条件下，凡越大,耗尽层就越深。
这时，Si表面吸收少数载流子（此时是电子）的势（即表面势V；)也就越大。
显而易见，这时的MOS电容器所能容纳的少数载流子电荷的量就越大.据此，恰好可以利用“表面势阱”（简称势阱）这一形象比喻来说明MOS 电容器在V；(或说在玲)作用下存储（信号）电荷的能力。
习惯上,把势阱想象作一个桶，把少数载流子(信号电荷)想象成盛在桶底上的流体.在分析固态器件时，常常取半导体衬底内的电位为零,所以，取表面势环的正值增方向朝下更方便（图1(b）)。
图3MOS电容器及其表面势阱概念表面势V；是一个非常重要的物理量。
在图1Ca)所示的情况下，若所加Vc不超过某限定值时,则表面势为：上式是由半导体内电位分布的泊松方程求解得到的。
因为Xa是受VG控制的，所以V;也是Vc的函数。
CD的电荷(少数载流子)的产生有两种方式：电压信号注入和光信号注入.作为图像传感器，CCD接收的是光信号，即光信号注入法。
当光信号照射到CCD硅片上时，在栅极附近的耗尽区吸收光子产生电子一空穴对。
这时在栅极电压的作用下，多数载流子（空穴)将流入衬底，而少数载流子(电子）则被收集在势阱中，形成信号电荷存储起来。
这样高于半导体禁带宽度的那些光子，就能建立起正比于光强的存储电荷。
由许多个MOS电容器排列而成的CCD，在光像照射下产生光生载流子的信号电荷，再使其具备转移信号电荷的自扫描功能，即构成固态图像传感器。
图2是光导摄像管与固态图像传感器的基本原理比较。
图2ta）中，当入射光像信号照射到摄像管中间电极表面时，其上将产生与各点照射光量成比例的电位分布，若用电子束扫描中间电极，负载Rl上会产生变化的放电电流。
由于光量不同而使负载电流发生变化,这恰是所需的输出电信号。
所用电子束的偏转或集束，是由磁场或电场控制实现的.图2光导摄像管与固态图像传感器的基本原理比较图2(b）所示的固态图像传感器的输出信号的产生,不需外加扫描电子束，它可以直接由自扫描半导体衬底上诸像素而获得。
这样的输出电信号与其相应的像素的位置对应，无疑是更准确些，且再生图像失真度极小。
显然，光导摄像管等图像传感器，由于扫描电子束偏转畸变或聚焦变化等原因所引起的再生图像的失真，往往是很难避免的。
失真度极小的固态图像传感器，非常适合测试技术及图像识别技术。
此外，固态图像传感器与摄像管比，还有体积小、重量轻、坚固耐用、抗冲击、耐震动、抗电磁干扰能力强以及耗电少等许多优点，并且固态图像传感器的成本也较低。
三、固态传感器分类、结构及特性从使用观点，可将固态图像传感器分为线型和面型固态图像传感器两类。
根据所用的敏感器件不同，又可分为CCD,MOS线型传感器以及CCD,MOS面型传感器等线型固态图像传感器主要用于测试、传真和光学文字识别技术等方面，面型固态图像传感器的发展方向主要用作磁带录像的小型照相机。
本文主要介绍工程测试中常用到的线型固态图像传感器结构.图3所示为线型固态图像传感器的结构.其感光部是光敏二极管线阵列，1728个PD作为感光像素位于传感器中央，两侧设置CCD转换寄存器。
寄存器上面覆以遮光物。
奇数号位的PD的信号电荷移往下侧的转移寄存器;偶数号位则移往上侧的转移寄存器。
以另外的信号驱动CCD转移寄存器,把信电荷经公共输出端，从光敏二极管PD上依次读出。
图3线型固态图像传感器的结构图4高灵敏度线性传感器截面构造通常把感光部分的光敏二极管作成MOS形式,电极用多晶硅，多晶硅薄膜虽能透过光像。
但是，它对蓝色光却有强烈的吸收作用,特别以荧光灯作光源应用时,传感器的蓝光波谱响应将变得极差.为了改善一情况,可在多晶硅电极上开设光窗。
由于这种构造的传感器的光生信号电荷是在MOS电容器内生成、积蓄的，所以容量加大，动态范围也因此而大为扩展。
图5是它的光谱响应特性.图中虚线表示只用多晶硅电极而未开设光窗的CCD的传感器特性；实线表示开设光窗形成的PD，信号电荷在MOS容器内积蓄的CCD传感器特性,显然，后者的蓝色光谱响应特性得到明显提高和改善，故称后者为高灵敏度线型固态图像传感器.图5高灵敏度传感器固态图像传感器主要特性有:①.调制传递函数MTF特性：固态图像传感器是由像素矩阵与相应转移部分组成的。
固态的像素尽管己做得很小,并且其间隔也很微小，但是,这仍然是识别微小图像或再现图像细微部分的主要障碍。
②。
输出饱和特性：当饱和曝光量以上的强光像照射到图像传感器上时，传感器的输出电压将出现饱和,这种现象称为输出饱和特性。
产生输出饱和现象的根本原因是光敏二极管或MOS电容器仅能产生与积蓄一定极限的光生信号电荷所致。
③.暗输出特性:暗输出又称无照输出，系指无光像信号照射时，传感器仍有微小输出的特性，输出来源于暗〔无照)电流。
④。
灵敏度:单位辐射照度产生的输出光电流表示固态图象传感器的灵敏度,它主要与固态图像传感器的像元大小有关。
⑥。
弥散:饱和曝光量以上的过亮光像会在象素内产生与积蓄起过饱和信号电荷，这时，过饱和电荷便会从一个像素的势阱经过衬底扩散到相邻像素的势阱。
这样，再生图像上不应该呈现某种亮度的地方反而呈现出亮度，这种情况称为弥散现象。
⑥。
残像:对某像素扫描并读出其信号电荷之后，下一次扫描后读出信号仍受上次遗留信号电荷影响的现象叫残像。
⑦。
等效噪声曝光量:产生与暗输出（电压)等值时的曝光量称为传感器的等效噪声曝光量。
四、固态图像传感器的应用1、自动测量图6是用线型固态图像传感器测量物体尺寸的基本原理图。
图6用线型固态图像传感器测量物体尺寸的基本原理利用几何光学知识可以很容易推导出被测对象长度L与系统诸参数之间的关系为:因为固态图像传感器所感知的光像之光强,是被测对象与背景光强之差。
因此，就具体测量技术而言，测量精度与两者比较基准值的选定有关，并取决于传感器像素数与透镜视场的比值.为提高测量精度应当选用像素多的传感器并且应当尽量缩短视场。
图7是尺寸测量的一个实例，所测对象为热轧板宽度。
因为两只CCD线型传感器各只测量板端的一部分,这就相当于缩短了视场。
当要求更高的测量精度时，可同时并用多个传感器取其平均值,也可以根据所测板宽的变化.将d做成可调的形式.图7热轧板宽自动测量原理图7中所示CCD传感器是用来摄取激光器在板上的反射光像的，其输出信号用来补偿由于板厚度变化而造成的测量误差。
整个系统由微处理机控制，这样可做到在线实时检测热轧板宽度。
对于2m宽的热轧板，最终测量精度可达10。
025%。
工件伤痕及表面污垢测试检测原理基本上同于尺寸测量方法。
2、图像识别（1）传真技术用线型固态图像传感器作传真装置的输入环节，与通常用的机械扫描或电管式的相比,有许多优点，如机械转动部分少、可靠性好、速度快、而且体积小、重量轻。
图8是传真装置的输入环节示意图，光源是荧光灯,为使入射光量可调，可设置活动覆盖窗。
(2)光学文字识别装置固态图像传感器还可用作光学文字识别装置的“读取头”.光学文字识别装置(OCR）的光源可用卤素灯。
光源与透镜间设置红外滤光片以消除红外光影响。
每次扫描时间为300Ns，因此,可作到高速文字识别。
图9是OCR的原理图.经A/D变换后的二进制信号通过特别滤光片后，文字更加清晰。
下一步骤是把文字逐个断切出来。
以上处理称为“前处理"。
前处理后，以固定方式对各个文字进行特征抽取。
图9OCR原理图最后,将抽取所得特征与预先置入的诸文字特征相比较以判断与识别输入的文字。
3、在线检查、识别与控制CCD光电传感器的光电检测能力与微处理器〔NP）的信号处理能力结合起来便能大大扩展CCD的应用前景,例如用来对在线零件的图形检查与识别，从而提高了生产自动化的水平和产品质量。
图10是一个线型CCD光电传感器对机械零件进行图形识别的例子.图10图形检查的工作原理被测物是一个轴类零件，它在传输线上作等速运动。
在光源的照射下,它的阴影依次扫过光电阵列，从而使传感器输出与阴影相对应的信号。
将CCD输出的信号与传输线的运动速度信息同时输入微型计算机（NC)，根据输入信号进行处理和编译，然后再与”C中内存的标准图形信息进行比较,便可以计算出偏差信息,并由NC依据偏差大小作出判断后,发出指令对零件进行接收或剔除。
CCD光电传感器和NC的配合目前已用来识别大规模集成电路(LSI)电路的焊点图案，不仅提高了自动化程度Izll，也使LSI电路的成品率大大提高。
五、结语本文分析了固态图像传感器的工作原理、结构、特性以及在工业检测中的原理，从而说明了固态图像传感器当前在工业中的应用现状，由于固态图像传感器是一种高精度的检测传感器，其应用已渗透到工业生产的各部门，尤其在精细加工、机器人技术、工业自动化领域中有着广泛的应用，为我国国民经济发展起了重大作用。
