三相光伏并网逆变器拓扑结构及其控制方案

光伏逆变器的拓扑结构与性能优化光伏逆变器是太阳能发电系统的重要组成部分，它可以将直流电转换为交流电，以满足电网接入或独立电力供应的需求。

在设计和优化光伏逆变器的拓扑结构和性能时，需要考虑多种因素，包括效率、功率因数、谐波失真、电磁干扰等。

本文将介绍光伏逆变器的常见拓扑结构，以及在实际应用中如何优化其性能。

光伏逆变器的拓扑结构主要有单相桥式逆变器、三相桥式逆变器和多电平逆变器等。

其中，单相桥式逆变器适用于单相光伏系统，拓扑简单、成本低廉。

三相桥式逆变器适用于三相光伏系统，能够提供更高的功率密度和更低的谐波失真。

而多电平逆变器则可以有效减小输出波形的谐波失真，提高系统的效率和可靠性。

在光伏逆变器的性能优化方面，首先要考虑的是其效率。

逆变器的效率直接影响到太阳能发电系统的整体效能。

为了提高逆变器的效率，可以采用高效的功率开关器件，如硅碳化物（SiC）器件，其开关速度快、导通压降低。

此外，还可以采用最大功率点追踪（MPPT）算法，在不同光照条件下，调整逆变器的工作点，以获得最大的输出功率。

其次，功率因数也是光伏逆变器性能优化的重要指标之一。

功率因数反映了电流和电压之间的相位差，功率因数越接近1，说明逆变器对电网的负载更加合适。

为了提高功率因数，可以采用电容滤波器或无源滤波器，将逆变器输出的谐波成分滤除，减小谐波失真，进而提高功率因数。

此外，光伏逆变器的谐波失真也需要得到重视和优化。

逆变器输出波形中存在的谐波成分会对电网和其他电气设备造成干扰，并增加能量损耗。

为了降低谐波失真，可以采用多电平逆变器拓扑结构，通过增加电平数来调整逆变器输出波形，减小谐波成分。

此外，还可以采用滤波器来滤除高次谐波，以获得更纯净的输出波形。

另外，光伏逆变器在工作过程中还会产生一定的电磁干扰。

为了减小电磁干扰，可以采用屏蔽器件、优化线路布局和地线设计，以提高光伏逆变器的抗干扰能力。

此外，还可以采用PWM调制技术，调整开关频率，减小高频谐波传输，从而降低电磁干扰的程度。

光伏并网逆变器硬件设计以及拓扑结构首先，光伏并网逆变器的拓扑结构有很多种，常用的有串联逆变器、并联逆变器以及单相桥式逆变器等。

1.串联逆变器串联逆变器是将多个逆变单元串联在一起，通过分时工作的方式实现高电压输出。

它能够实现更高的输出功率和电压，适用于大容量的光伏发电系统。

2.并联逆变器并联逆变器是将多个逆变单元并联在一起，实现总输出功率的叠加。

它具有输出功率分散、可靠性高的特点，适用于小功率的光伏发电系统。

3.单相桥式逆变器单相桥式逆变器是采用单相桥式整流电路和逆变电路，能够实现交流输出。

它结构简单，适用于小功率的光伏发电系统。

选取逆变器的拓扑结构时，需要考虑光伏电池板的输出电压和功率以及电网的要求。

不同的拓扑结构有不同的特点和适用场景，设计者需要根据具体需求选择最合适的拓扑结构。

在硬件设计中，光伏并网逆变器的主要电路包括：整流电路、滤波电路、逆变电路和控制电路等。

1.整流电路：用于将光伏板输出的直流电转换为交流电。

常见的整流电路包括单相全波桥式整流电路和三相全波桥式整流电路等。

2.滤波电路：用于去除转换过程中产生的谐波和噪声，保证逆变器输出的电流和电压的纯净度。

常见的滤波电路有LC滤波电路和LCL滤波电路等。

3.逆变电路：用于将直流电转换为交流电，并注入电网。

常见的逆变电路有全桥逆变电路和半桥逆变电路等。

4.控制电路：用于控制逆变器的输出电流和电压，以及保护逆变器的安全运行。

控制电路通常包括微控制器、驱动电路、保护电路等。

在硬件设计过程中，需要选取合适的元器件和电路参数。

如选择功率器件时需要考虑功率损耗、开关速度等因素；选择电容和电感时需要考虑峰值电流和谐振频率等因素。

同时，还需要设计合理的散热系统来保证逆变器的温度和性能稳定。

总而言之，光伏并网逆变器的硬件设计和拓扑结构是实现光伏发电系统有效注入电网的关键。

合理的硬件设计和拓扑结构能够提高逆变器的效率和可靠性，从而提高光伏发电系统的整体性能。

三相t型光伏逆变拓扑
三相T型光伏逆变拓扑是一种广泛使用的拓扑结构，用于将太阳能板（光伏）系统直
流电转换为电力网络所需要的交流电。

与其他拓扑结构相比，三相T型光伏逆变器具有更
高的效率和可靠性。

该逆变器基于三相桥式整流器，并在其输出相和中点之间添加了两个电容器和两个开
关管，以形成T型网络。

在该型逆变器中，中点电压可以进行调节，从而实现逆变器输出
的电压调节。

该拓扑结构还可以通过控制三对开关管的导通/截止来实现最佳转换效率。

具体而言，控制系统可以选择哪些开关管处于导通状态，哪些开关管处于截止状态。

这首先提供了直
流到交流转换，并且还让系统能够管理所需的输出电流和功率。

在T型拓扑中，直流到交流的变换是由开关管的高频操作完成的。

机械式继电器被开
关管取代，更高的速度和准确性意味着输出波形的纯度比传统逆变器更高。

在应用中，三相T型光伏逆变器常常被用于高功率系统，例如建筑物和大规模光伏发
电站等。

在这些应用中，逆变器通常用于生成网络中的高电压电力，并将该电力提供给大
范围的用电设施。

总之，三相T型光伏逆变拓扑具有高效、可靠和灵活可控的优点，可以用于各种电力
应用领域。

光伏逆变器的设计与控制光伏逆变器是在光伏发电系统中至关重要的一部分，它负责将由光伏组件产生的直流电转变为交流电供应给电网或负载。

在光伏逆变器的设计与控制过程中，需要考虑电流、电压、频率等多个因素，以确保逆变器的高效运行和安全性。

本文将详细介绍光伏逆变器的设计和控制方法。

一、光伏逆变器的设计1. 逆变器拓扑结构设计逆变器的拓扑结构决定了其工作性能和效率。

典型的逆变器结构包括单相桥式逆变器、三相桥式逆变器、多级逆变器等。

在选择逆变器拓扑时，需要考虑系统的功率要求、设计成本、效率等因素。

2. 开关器件选择逆变器的开关器件是实现电能转换的核心组件，常用的有IGBT、MOSFET等。

在选择开关器件时，需要考虑其导通压降、开关速度、损耗等因素，以确保逆变器的性能和效率。

3. 控制电路设计逆变器的控制电路决定了其电流与电压的调节性能。

常用的控制电路有电压闭环控制和电流闭环控制。

其中，电压闭环控制通过反馈系统控制输出电压，电流闭环控制通过反馈系统控制输出电流，可以实现更精确的电流控制。

4. 滤波器设计在光伏逆变器的输出端需要加入滤波器来滤除谐波和噪声。

滤波器的设计应考虑其频率特性和衰减特性，以确保逆变器输出的交流电质量良好。

二、光伏逆变器的控制1. MPPT算法最大功率点追踪（MPPT）是光伏逆变器控制的重要环节。

光伏组件的输出功率与光照强度、温度等因素相关，MPPT算法通过不断调整逆变器的工作状态，追踪出光伏组件的最大功率点，从而提高光伏系统的整体效率。

2. 电网连接控制光伏逆变器通常需要与电网连接，与电网进行同步运行。

在电网连接控制中，需要考虑电压频率、相位等因素，确保逆变器输出的交流电与电网保持同步，并满足电网的电压、频率等要求。

3. 故障保护光伏逆变器的故障保护是确保逆变器安全运行的重要环节。

常见的故障包括过压、过流、短路等，逆变器应具备对这些故障进行检测和保护的能力，同时及时发出警报并停机，以避免损坏设备或危害人身安全。

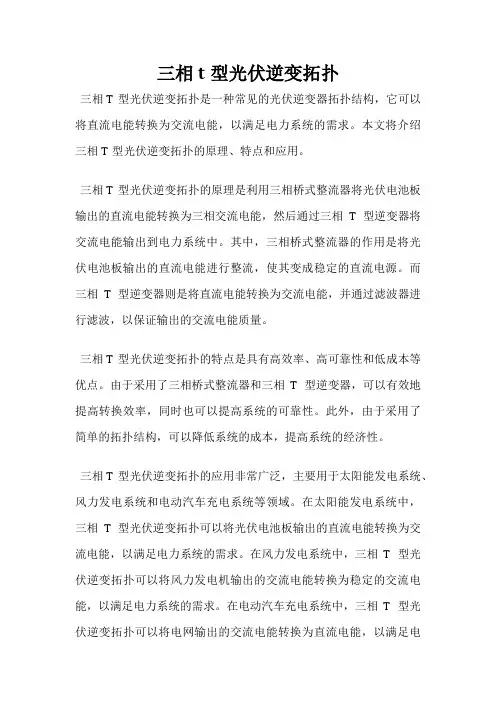

三相t型光伏逆变拓扑
三相T型光伏逆变拓扑是一种常见的光伏逆变器拓扑结构，它可以将直流电能转换为交流电能，以满足电力系统的需求。

本文将介绍三相T型光伏逆变拓扑的原理、特点和应用。

三相T型光伏逆变拓扑的原理是利用三相桥式整流器将光伏电池板输出的直流电能转换为三相交流电能，然后通过三相T型逆变器将交流电能输出到电力系统中。

其中，三相桥式整流器的作用是将光伏电池板输出的直流电能进行整流，使其变成稳定的直流电源。

而三相T型逆变器则是将直流电能转换为交流电能，并通过滤波器进行滤波，以保证输出的交流电能质量。

三相T型光伏逆变拓扑的特点是具有高效率、高可靠性和低成本等优点。

由于采用了三相桥式整流器和三相T型逆变器，可以有效地提高转换效率，同时也可以提高系统的可靠性。

此外，由于采用了简单的拓扑结构，可以降低系统的成本，提高系统的经济性。

三相T型光伏逆变拓扑的应用非常广泛，主要用于太阳能发电系统、风力发电系统和电动汽车充电系统等领域。

在太阳能发电系统中，三相T型光伏逆变拓扑可以将光伏电池板输出的直流电能转换为交流电能，以满足电力系统的需求。

在风力发电系统中，三相T型光伏逆变拓扑可以将风力发电机输出的交流电能转换为稳定的交流电能，以满足电力系统的需求。

在电动汽车充电系统中，三相T型光伏逆变拓扑可以将电网输出的交流电能转换为直流电能，以满足电
动汽车的充电需求。

三相T型光伏逆变拓扑是一种高效、可靠、经济的光伏逆变器拓扑结构，具有广泛的应用前景。

随着新能源技术的不断发展，三相T 型光伏逆变拓扑将会得到更广泛的应用。

三相光伏并网逆变器的研究一、本文概述随着全球能源结构的转型和可持续发展目标的推进，光伏发电作为清洁、可再生的能源形式，其重要性日益凸显。

三相光伏并网逆变器作为光伏发电系统的核心设备，其性能直接影响到光伏电能的转换效率和并网运行的稳定性。

因此，对三相光伏并网逆变器的研究具有重要的理论价值和现实意义。

本文旨在全面深入地研究三相光伏并网逆变器的关键技术、工作原理、控制策略以及并网性能优化等方面。

文章将介绍三相光伏并网逆变器的基本结构和功能，包括其主要组成部件和工作原理。

接着，将重点探讨三相光伏并网逆变器的控制策略，包括最大功率点跟踪（MPPT）技术、并网电流控制技术以及孤岛检测技术等。

文章还将分析三相光伏并网逆变器的并网性能优化方法，包括提高电能转换效率、降低谐波污染、增强并网稳定性等方面的研究。

通过本文的研究，旨在为三相光伏并网逆变器的设计、制造和应用提供理论支持和实践指导，推动光伏发电技术的进步和发展，为实现全球能源可持续发展做出贡献。

二、三相光伏并网逆变器的基本原理三相光伏并网逆变器是将光伏电池板产生的直流电能转换为符合电网要求的三相交流电能并直接馈送到电网的电力电子设备。

其基本原理涉及电能转换、功率控制、并网同步以及电能质量控制等多个方面。

光伏电池板在光照条件下产生直流电能，这个直流电压和电流随光照强度和环境温度的变化而变化。

三相光伏并网逆变器的主要任务是将这种不稳定的直流电能转换为稳定的三相交流电能。

在转换过程中，逆变器首先通过功率变换电路将直流电能转换为高频交流电能。

功率变换电路通常由多个开关管组成，通过控制开关管的通断，实现对直流电能的斩波和控制。

高频交流电能经过滤波电路滤波后，变为平滑的交流电能。

接着，逆变器通过并网控制电路实现与电网的同步，并将转换后的交流电能馈送到电网。

并网控制电路通过检测电网的电压和频率，控制逆变器的输出电压和频率与电网保持一致，从而实现并网。

三相光伏并网逆变器还具备电能质量控制功能。

光伏并网逆变器及其拓扑结构的设计对于传统电力电子装置的设计，我们通常是通过每千瓦多少钱来衡量其性价比的。

但是对于光伏逆变器的设计而言，对最大功率的追求仅仅是处于第二位的，欧洲效率的最大化才是最重要的。

因为对于光伏逆变器而言，不仅最大输出功率的增加可以转化为经济效益，欧洲效率的提高同样可以，而且更加明显。

欧洲效率的定义不同于我们通常所说的平均效率或者最高效率。

它充分考虑了太阳光强度的变化，更加准确地描述了光伏逆变器的性能。

欧洲效率是由不同负载情况下的效率按照不同比重累加得到的，其中半载的效率占其最大组成部分。

因此为了提高光伏逆变器的欧洲效率，仅仅降低额定负载时的损耗是不够的，必须同时提高不同负载情况下的效率(图1)。

图 1: 欧洲效率计算比重1、功率器件的选型在通用逆变器的设计中，综合考虑性价比因素，IGBT是最多被使用的器件。

因为IGBT导通压降的非线性特性使得IGBT的导通压降并不会随着电流的增加而显著增加。

从而保证了逆变器在最大负载情况下，仍然可以保持较低的损耗和较高的效率。

但是对于光伏逆变器而言，IGBT的这个特性反而成为了缺点。

因为欧洲效率主要和逆变器不同轻载情况下效率的有关。

在轻载时，IGBT的导通压降并不会显著下降，这反而降低了逆变器的欧洲效率。

相反，MOSFET的导通压降是线性的，在轻载情况下具有更低的导通压降，而且考虑到它非常卓越的动态特性和高频工作能力，MOSFET成为了光伏逆变器的首选。

另外考虑到提高欧效后的巨大经济回报，最新的比较昂贵的器件，如SiC二极管，也正在越来越多的被应用在光伏逆变器的设计中，SiC肖特基二极管可以显著降低开关管的导通损耗，降低电磁干扰。

为了得到最大输入功率，电路必须具备根据不同太阳光条件自动调节输入电压的功能，最大功率点一般在开环电压的70%左右，当然这和具体使用的光伏电池的特性也有关。

典型的电路是通过一个boost电路来实现。

然后再通过逆变器把直流电逆变为可并网的正弦交流电。

三相光伏并网逆变器及其控制D中原工学院学位论文原创性声明本人郑重声明：所呈交的学位论文，是我个人在导师的指导下进行的研究工作及取得的研究成果。

论文中除了特别加以标注和致谢的地方外，不包含任何其他个人或集体已经公开发表或撰写过的研究成果。

其他同志对本研究的启发和所作的贡献均已在论文中作了明确的声明并表示了谢意。

本人学位论文与资料若有不实，愿意承担一切相关的法律责任。

学位论文作者签名：年月日中原工学院学位论文知识产权声明书本人完全了解中原工学院有关保护知识产权的规定，即：研究生在校攻读学位期间论文工作的知识产权单位属于中原工学院。

学校有权保留并向国家有关部门或机构送交论文的复印件和电子版。

本人允许论文被查阅和借阅。

学校可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

保密论文待解密后适合本声明。

学位论文作者签名：指导教师签名：年月日年月日中原工学院硕士学位论文摘要三相光伏并网逆变器及其控制专业：控制理论与控制工程硕士生：严攀指导教师：王晓雷教授摘要光伏并网发电过程是将直流电变为交流电并将能量输送给电网，逆变器是太阳能电池和大电网连接的核心设备，它的稳定性和可靠性决定了输送电能的质量，为了提高发电质量，需要对系统的硬件和软件做深入的分析。

本文对这两个方面都做出了比较详细的数学推导，并进行了理论仿真，然后在此基础上搭建了硬件平台，对这些算法进行了初步的验证，给出了相应的实验结果。

首先，本文对光伏阵列的结构进行了分析，并搭建了阵列的仿真模型，从仿真模型的P—U曲线可以看出阵列存在最大输出功率，并在此基础之上就最大功率跟踪问题做出了深入思考，在传统的算法基础之上提出了一种算法，仿真表明该算法比传统算法具有更好地跟踪效果。

接着，本文对逆变器的拓扑结构做出了说明，并选择了单级式的拓扑结构作为本文研究对象。

对于L型和LCL型的滤波器结构而言，其数学模型是不同的，并网电流的控制算法也要做相应的改变。
