防雷设备安装检验批质量验收记录表
一、项目基本信息
- 项目名称：
- 项目地点：
- 防雷设备类型：
- 防雷设备供应商：
- 防雷设备安装单位：
- 安装日期：
二、检验项目及要求
三、检验结果
根据对防雷设备安装的检验，现将检验结果汇总如下：
- 防雷设备的型号及规格：符合要求
- 防雷设备的数量：符合要求
- 防雷设备的接地装置：符合要求
- 防雷设备的电气连接：符合要求
- 防雷设备的标志标识：符合要求
- 防雷设备的外观质量：符合要求
四、结论
根据检验结果，防雷设备安装工作符合设计要求和相关标准规范。
确认通过质量验收，并可以正式投入使用。
五、备注
（可列出对防雷设备安装工作中发现的问题及处理情况，如存在问题需注明处理结果）
六、检验机构签章。
机房防雷与接地系统检验批质量验收记录一、工程概况：工程名称：机房防雷与接地系统工程工程地点：（具体地点）施工单位：（单位名称）监理单位：（单位名称）验收时间：（具体时间）二、工程质量验收内容：1.防雷系统：（1）验收项目：a)防雷母线的铺设；b)防雷针的安装；c)防雷接地系统的设计与施工；d)防雷设备的配置与安装。
（2）验收指标：a)防雷母线的连接牢固，线材规格符合设计要求；b)防雷针的位置合理，数量符合设计要求；c)防雷接地系统的导体采用合适的材料，连接牢固；d)防雷设备符合国家相关标准，安装位置合理。
2.接地系统：（1）验收项目：a)接地系统的设计与布置；b)接地棒的安装；c)接地电阻测量与记录；d)接地网的施工质量。
（2）验收指标：a)接地系统的设计符合相关规范要求；b)接地棒的数量与位置符合设计要求；c)接地电阻小于规定值；d)接地网布置规范，连接牢固。
三、现场检验情况：（1）防雷系统检验情况：在现场对防雷母线、防雷针、防雷接地系统等进行了检查，发现防雷母线的连接牢固、线材规格符合设计要求；防雷针的位置合理，数量符合设计要求；防雷接地系统的导体采用了合适的材料，并且连接牢固；防雷设备符合国家相关标准，安装位置合理。
（2）接地系统检验情况：对接地系统的设计与布置进行了检验，发现接地系统的设计符合相关规范要求；接地棒的数量与位置符合设计要求；接地电阻测量结果小于规定值；接地网的布置规范，连接牢固。
四、质量问题与整改情况：根据对机房防雷与接地系统的检验结果，未发现质量问题，不需要进行整改。
五、工程质量验收结论：经过现场检验，机房防雷与接地系统的防雷设备、母线、针、接地系统等符合相关规范要求，并且质量良好，达到了设计要求。
因此，本次工程质量验收合格。
六、其他：备注：（记录其他需要补充的信息）以上为机房防雷与接地系统检验批质量验收记录，共计1200字。
修改说明：本表格与13版比较表头部分将项目负责人改为项目经理，因为项目经理是施工企业在工程项目上的合法代表。
增加了验收记事一栏，方便记录验收当时情况。
一、验收依据1、《建筑工程施工质量验收统一标准》GB50300-20132、《建筑电气工程施工质量验收规范》GB50303-2002二、规范摘要1、检验批划分原则避雷引下线安装6层以下的建筑为一个检验批，高层建筑依均压环设置间隔的层数为一个检验批；接闪器安装同一屋面为1个检验批。
2、验收要求（抽查数量）检验批的容量2～15最小抽样数量2；检验批的容量16～25 最小抽样数量3；检验批的容量26～90最小抽样数量5；检验批的容量91～150 最小抽样数量8；检验批的容量151～280最小抽样数量13。
3.主控项目25.1.1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处油漆防腐且无遗漏。
25.1.3 当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
26.1.1 建筑物顶部的避雷针、避雷带等必须与顶部外露的其他金属物体连成一个整体的电气通路，且与避雷引下线连接可靠。
4.一般项目25.2.1 钢制接地线的焊接连接应符合本规范第24.2.1条的规定，材料采用及最小允许规格、尺寸应符合本规范第24.2.2的规定。
25.2.2 明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5～1.5m；垂直直线部分1.5～3m；弯曲部分0.3～0.5m。
25.2.3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其他坚固的保护套管，钢套管应与接地线做电气连通。
25.2.7 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与接地干线连接可靠，连接连接处不同金属间应有防电化腐蚀措施。
26.2.1 避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应备帽等防松件齐全，焊接部分补刷的防腐油漆完整。
GB50601-2010建筑物防雷工程施工与质量验收规范防雷工程中各分项工程的检验批划分和检测要求11.2.1 接地装置安装工程的检验批划分和验收应符合下列规定：1接地装置安装工程应按人工接地装置和利用建筑物基础钢筋的自然接地体各分为1个检验批，大型接地网可按区域划分为几个检验批进行质量验收和记录。
2主控项目和一般项目应进行下列检测：1）供测量和等电位连接用的连接板（测量点）的数量和位置是否符合设计要求。
2）测试接地装置的接地电阻值。
3）检查在建筑物外人员可停留或经过的区域需要防跨步电压的措施。
4）检查第一类防雷建筑物接地装置及与其有电气联系的金属管线与独立接闪器接地装置的安全距离。
5）检查整个接地网外露部分接地线的规格、防腐、标识和防机械损伤等措施。
测试与同一接地网连接的各相邻设备连接线的电气贯通状况，其间直流过渡电阻不应大于0.2Ω。
11.2.2 引下线安装工程的检验批划分和验收应符合下列规定：1引下线安装工程应按专用引下线、自然引下线和利用建筑物柱内钢筋各分1个检验批进行质量验收和记录。
2主控项目和一般项目应进行下列检测：1）检测引下线的平均间距。
当利用建筑物的柱内钢筋作为引下线且无隐蔽工程记录可查时，宜按现行行业标准《混凝土内钢筋检测技术规程》JGJ/T152的有关规定进行检测。
2）检查引下线的敷设、固定、防腐、防机械损伤措施。
3）检查明敷引下线防接触电压、闪络电压危害的措施。
检查引下线与易燃材料的墙壁或保温层的安全间距。
4）测量引下线两端和引下线连接处的电气连接状况，其间直流过渡电阻值不应大于0.2Ω。
5）检测在引下线上附着其他电气线路的防雷电波引入措施。
11.2.3 接闪器安装工程的检验批划分和验收应符合下列规定：1接闪器安装工程应按专用接闪器和自然接闪器各分为1个检验批，一幢建筑物上在多个高度上分别敷设接闪器时，可按安装高度划分为几个检验批进行质量验收和记录。
2 主控项目和一般项目应进行下列检测：1）检查接闪器与大尺寸金属物体的电气连接情况，其间直流过渡电阻值不应大于0.2Ω。
避雷引下线和变配电室接地干线敷设检验批质量验收记录表（Ⅰ）防雷引下线
建筑物等电位联结检验批质量验收记录表
接闪器安装检验批质量验收记录表
施工质量验收规范规定
详细内容
主
控
项
目
1
避雷针、带与顶部外露
的其他金属物体的连接
第
26.1.1
条
建筑物顶部的避雷针、避雷带等必须与顶部外
露的其他金属物体连成一个整体的电气通路，且
与避雷引下线连接可靠。
一
般
项
目
1
避雷针、带的位置及固
定
第
26.2.1
条
避雷针、避雷带应位置正确，焊接固定的焊缝饱
满无遗漏，螺栓固定的应备帽等防松零件齐全，
焊接部分补刷的防腐油漆完整。
2
避雷带的支持件间距、
固定及承力检查
第
26.2.2
条
避雷带应平正顺直，固定点支持件能承受大于
49N（5Kg）的垂直拉力。
当设计无要求时，支持
件间距符合本规范第25.2.2条（明敷接地引下线
及室内接地干线的支持件间距应均匀，水平直线
部分0.5-1.5m；垂直直线部分1.5-3m；弯曲部分
0.3-0.5m）规定。

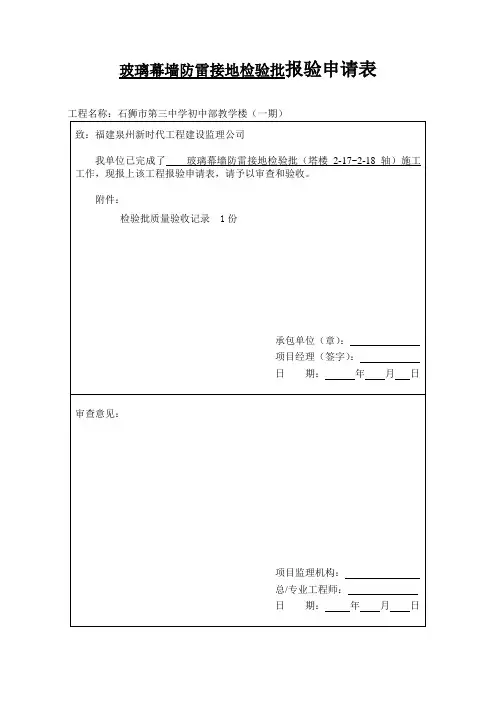

玻璃幕墙防雷接地检验批报验申请表工程名称：石狮市第三中学初中部教学楼（一期）致：福建泉州新时代工程建设监理公司我单位已完成了玻璃幕墙防雷接地检验批（塔楼2-17~2-18轴）施工工作，现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录 1份承包单位（章）：项目经理（签字）：日期：年月日审查意见：项目监理机构：总/专业工程师：日期：年月日防雷与接地系统分项工程质量验收记录070801□□单位（子单位）工程名称石狮市第三中学初中部教学楼（一期）子分部工程电源与接地验收部位塔楼2-17~2-18轴施工单位福建省金泉建设集团有限公司项目经理陈文灿分包单位福建省泉州市东海建筑有限公司分包项目经理廖国平施工执行标准名称及编号《智能建筑工程质量验收规范》 GB50339-2003施工质量验收规范的规定（第11.3节）施工单位检查评定记录监理（建设）单位验收记录主控项目1防雷与接地系统引接GB50303验收合格的共用接地装置符合要求2建筑物金属体作接地装置接地电阻不应大于1Ω符合要求3采用单独接地装置接地装置测试点的设置符合要求接地电阻值测试符合要求接地模块的埋没深度、间距和基坑尺寸/接地模块设置应垂直或水平就位/4其他接地装置防过流、过压元件接地装置/防电磁干扰屏蔽接地装置/防静电接地装置/5等电位联结建筑物等电位联结干线的连接及局部等电位箱间的连接/等电位联结的线路最小允许截面积/一般项目1防过流和防过压接地装置、防电磁干扰屏蔽接地装置、防静电接地装置接地装置埋没深度、间距和搭接长度符合要求接地装置的材质和最小允许规格符合要求接地模块与干线的连接和干线材质选用符合要求2 等电位联结等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常/需等电位联结的高级装修金属部件或零件等电位联结的连接/施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目符合规范规定要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日玻璃幕墙防雷接地检验批报验申请表工程名称：石狮市第三中学初中部教学楼（一期）致：福建泉州新时代工程建设监理公司我单位已完成了玻璃幕墙防雷接地检验批（2-9~2-13交2-C轴）施工工作，现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录 1份承包单位（章）：项目经理（签字）：日期：年月日审查意见：项目监理机构：总/专业工程师：日期：年月日防雷与接地系统分项工程质量验收记录070801□□单位（子单位）工程名称石狮市第三中学初中部教学楼（一期）子分部工程电源与接地验收部位2-9～2-13交2-C轴施工单位福建省金泉建设集团有限公司项目经理陈文灿分包单位福建省泉州市东海建筑有限公司分包项目经理廖国平施工执行标准名称及编号《智能建筑工程质量验收规范》 GB50339-2003施工质量验收规范的规定（第11.3节）施工单位检查评定记录监理（建设）单位验收记录主控项目1防雷与接地系统引接GB50303验收合格的共用接地装置符合要求2建筑物金属体作接地装置接地电阻不应大于1Ω符合要求3采用单独接地装置接地装置测试点的设置符合要求接地电阻值测试符合要求接地模块的埋没深度、间距和基坑尺寸/接地模块设置应垂直或水平就位/4其他接地装置防过流、过压元件接地装置/防电磁干扰屏蔽接地装置/防静电接地装置/5等电位联结建筑物等电位联结干线的连接及局部等电位箱间的连接/等电位联结的线路最小允许截面积/一般项目1防过流和防过压接地装置、防电磁干扰屏蔽接地装置、防静电接地装置接地装置埋没深度、间距和搭接长度符合要求接地装置的材质和最小允许规格符合要求接地模块与干线的连接和干线材质选用符合要求2 等电位联结等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常/需等电位联结的高级装修金属部件或零件等电位联结的连接/施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目符合规范规定要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日石材幕墙防雷接地检验批报验申请表工程名称：康居花园3#楼致：河南省万安工程建设监理有限公司我单位已完成了西外墙1-2层石材幕墙防雷接地施工工作，现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录 1份承包单位（章）：郑州和合兴幕墙装饰工程有限公司项目经理（签字）：日期：年月日审查意见：项目监理机构：河南省万安总/专业工程师：日期：年月日防雷与接地系统分项工程质量验收记录070801□□单位（子单位）工程名称康居花园3#楼子分部工程电源与接地验收部位1-2层西外墙施工单位濮阳市广建建设集团有限公司项目经理郭建科分包单位郑州和合兴幕墙装饰工程有限公司分包项目经理马宏勋施工执行标准名称及编号《智能建筑工程质量验收规范》 GB50339-2003施工质量验收规范的规定（第11.3节）施工单位检查评定记录监理（建设）单位验收记录主控项目1防雷与接地系统引接GB50303验收合格的共用接地装置符合要求2建筑物金属体作接地装置接地电阻不应大于1Ω符合要求3采用单独接地装置接地装置测试点的设置符合要求接地电阻值测试符合要求接地模块的埋没深度、间距和基坑尺寸/接地模块设置应垂直或水平就位/4其他接地装置防过流、过压元件接地装置/防电磁干扰屏蔽接地装置/防静电接地装置/5等电位联结建筑物等电位联结干线的连接及局部等电位箱间的连接/等电位联结的线路最小允许截面积/一般项目1防过流和防过压接地装置、防电磁干扰屏蔽接地装置、防静电接地装置接地装置埋没深度、间距和搭接长度符合要求接地装置的材质和最小允许规格符合要求接地模块与干线的连接和干线材质选用符合要求2 等电位联结等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常/需等电位联结的高级装修金属部件或零件等电位联结的连接/施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目符合规范规定要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日石材幕墙防雷接地检验批报验申请表工程名称：石狮市第三中学初中部教学楼（一期）致：福建泉州新时代工程建设监理公司我单位已完成了石材幕墙防雷接地检验批（2-10~2-12交2-C轴）施工工作，现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录 1份承包单位（章）：项目经理（签字）：日期：年月日审查意见：项目监理机构：总/专业工程师：日期：年月日防雷与接地系统分项工程质量验收记录070801□□单位（子单位）工程名称石狮市第三中学初中部教学楼（一期）子分部工程电源与接地验收部位2-10～2-13交2-C轴施工单位福建省金泉建设集团有限公司项目经理陈文灿分包单位福建省泉州市东海建筑有限公司分包项目经理廖国平施工执行标准名称及编号《智能建筑工程质量验收规范》 GB50339-2003施工质量验收规范的规定（第11.3节）施工单位检查评定记录监理（建设）单位验收记录主控项目1防雷与接地系统引接GB50303验收合格的共用接地装置符合要求2建筑物金属体作接地装置接地电阻不应大于1Ω符合要求3采用单独接地装置接地装置测试点的设置符合要求接地电阻值测试符合要求接地模块的埋没深度、间距和基坑尺寸/接地模块设置应垂直或水平就位/4其他接地装置防过流、过压元件接地装置/防电磁干扰屏蔽接地装置/防静电接地装置/5等电位联结建筑物等电位联结干线的连接及局部等电位箱间的连接/等电位联结的线路最小允许截面积/一般项目1防过流和防过压接地装置、防电磁干扰屏蔽接地装置、防静电接地装置接地装置埋没深度、间距和搭接长度符合要求接地装置的材质和最小允许规格符合要求接地模块与干线的连接和干线材质选用符合要求2 等电位联结等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常/需等电位联结的高级装修金属部件或零件等电位联结的连接/施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目符合规范规定要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日石材幕墙防雷接地检验批报验申请表工程名称：石狮市第三中学初中部教学楼（一期）致：福建泉州新时代工程建设监理公司我单位已完成了石材幕墙防雷接地检验批（2-10~2-12交2-E轴）施工工作，现报上该工程报验申请表，请予以审查和验收。
附件：检验批质量验收记录 1份承包单位（章）：项目经理（签字）：日期：年月日审查意见：项目监理机构：总/专业工程师：日期：年月日防雷与接地系统分项工程质量验收记录070801□□单位（子单位）工程名称石狮市第三中学初中部教学楼（一期）子分部工程电源与接地验收部位2-10～2-13交2-E轴施工单位福建省金泉建设集团有限公司项目经理陈文灿分包单位福建省泉州市东海建筑有限公司分包项目经理廖国平施工执行标准名称及编号《智能建筑工程质量验收规范》 GB50339-2003施工质量验收规范的规定（第11.3节）施工单位检查评定记录监理（建设）单位验收记录主控项目1防雷与接地系统引接GB50303验收合格的共用接地装置符合要求2建筑物金属体作接地装置接地电阻不应大于1Ω符合要求3采用单独接地装置接地装置测试点的设置符合要求接地电阻值测试符合要求接地模块的埋没深度、间距和基坑尺寸/接地模块设置应垂直或水平就位/4其他接地装置防过流、过压元件接地装置/防电磁干扰屏蔽接地装置/防静电接地装置/5等电位联结建筑物等电位联结干线的连接及局部等电位箱间的连接/等电位联结的线路最小允许截面积/一般项目1防过流和防过压接地装置、防电磁干扰屏蔽接地装置、防静电接地装置接地装置埋没深度、间距和搭接长度符合要求接地装置的材质和最小允许规格符合要求接地模块与干线的连接和干线材质选用符合要求2 等电位联结等电位联结的可接近裸露导体或其他金属部件、构件与支线的连接可靠，导通正常/需等电位联结的高级装修金属部件或零件等电位联结的连接/施工单位检查评定结果专业工长（施工员）施工班组长主控项目符合要求，一般项目符合规范规定要求项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日。
