拉森钢板桩监理控制要点(终审稿)

A.0.4工程监理实施细则（）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师(签字、执业印章)：日期：江苏省住房和城乡建设厅监制2.8 钢板桩施工质量监理细则一、质量标准：(一)依据标准：应符合国家标准GBJ202-83《地基与基础工程施工及验收规范》(二)基本要求：打桩前进行系统的轴线复合，板桩轴线偏差应控制在20mm以内。

插桩时垂直偏差不得超过0.5%桩尖位于软土时，以桩尖达到设计标高为符合要求，桩顶允许偏差应控制在-50～+100mm范围。

板桩打入后，允许位置偏移100mm垂直度应控制在1%以内。

钢筋砼板桩这间缝隙，用于防渗时不得大于20mm，用于挡土时不得大于25mm。

(三)允许偏差项目：1、钢板桩允许偏差值：高度允许偏差±3MM宽度绝对偏差+10MM ～-5MM弯曲挠度用2M长锁口样板能顺利通过全长，挠度小于１%桩端平面应平整，倾斜小于3MM。

2、钢筋砼板桩允许偏差值：横截面相对两边之差5MM凸榫和凹榫±3MM保护层厚度±5MM桩尖对桩轴线位移10MM桩身弯曲矢高≤0.1%桩长且≤10MM3、木板桩允许偏差值：厚度-10MM凸榫和凹榫±2MM桩身弯曲矢高0.3%桩长二、风险分析：板桩做为支护，档土结构与地下连续墙，搅拌桩相比，刚度较小。

设计，施工中不严肃对待，将发生基坑（槽）失稳，渗水漏浆泥，引起周围地基土沉降，对周围建筑物，管线造成破坏。

施工中经常发生的事故为:1、桩身断裂2、桩顶碎裂3、沉桩达不到设计要求4、桩身倾斜。

桩身断裂原因分析：1、桩身在施工过程中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。

2、桩在反复长时间打击中，受拉、压应力，如拉应力过大，混凝土发生破碎，桩身即断裂。

3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂。

一、普遍央供之阳早格格创做1、钢板桩的树坐位子要切合安排央供，便于沟槽前提土圆动工，即正在前提最超过的边沿中留有收模、拆模的余天.2、基坑沟槽钢板桩的收护仄里安插形状应尽管笔直整齐，预防不准则的转角，以便尺度钢板桩的利用战收撑树坐.各周边尺寸尽管复合板拆模数.3、所有前提动工功夫，正在掘土、吊运、扎钢筋、浇筑混凝土等施处事业中，宽禁碰碰收撑，克制任性裁撤收撑，克制正在收撑上任性切割、电焊，也不该正在收撑上放置重物.二、收护线丈量依据基坑、沟槽开掘安排截里宽度央供，测放出钢板桩挨设位子线，用黑石灰标示出钢板桩挨设位子.三、钢板桩进场及堆放场区按动工进度计划或者现场情况构制钢板桩进场的时间，保证钢板桩的动工谦脚进度央供，钢板桩的堆放位子根据动工央供及场合情况沿收护线分别堆放，预防集结堆放正在所有制成二次搬运.四、钢板桩动工程序钢板桩位子的定位放线—掘沟槽—拆置导梁—施挨钢板桩瞩—裁撤导梁—浑理锚杆处标下的土圆—掘土—排污管、查看井动工—回挖石屑、土圆—革除钢板桩五、钢板桩的考验、吊拆、堆放1、钢板桩的考验对于钢板桩，普遍有材量考验战中瞅考验，以便对于分歧央供的钢板桩举止矫正，以缩小挨桩历程中的艰易.（1）中瞅考验：包罗表面缺陷、少度、宽度、薄度、端部矩形比、笔直度战锁心形状等项真量.需注意：a、对于挨进钢板桩有效率的焊接件应给予割除；b、割孔、断里缺益的应给予补强处理；c、若钢板桩有宽重锈蚀，应丈量其本量断里薄度.准则上要对于局部钢板桩举止中瞅品量查看.（2）材量考验：对于钢板桩母材的化教身分及板滞本能举止周到考查.包罗钢材的化教身分分解，构件的推伸、蜿蜒考查，锁心强度考查战蔓延率考查等项真量.每一种规格的钢板桩起码举止一个推伸、蜿蜒考查：每20-50t重的钢板桩应举止二个试件考查.2、钢板桩吊运拆卸钢板桩宜采与二面吊拆的要领举止收配.吊运时，屡屡吊起的钢板桩根数不宜过多，并应注意呵护锁心预防益伤.吊运办法有成捆起吊战单根起吊.成捆起吊常常采与钢索捆扎，而单根吊运时常使用博用的吊具.3、钢板桩堆放钢板桩堆放的天面，要采用正在不会应压重而爆收较大重陷变形的仄坦而脆固的场合上，并便于运往挨桩动工现场.堆放时应注意：（1）堆放的程序、位子、目标战仄里安插等应试虑到以去的动工圆里；（2）钢板桩按型号、规格、少度分别堆放，并正在堆放处树坐标牌证明；（3）钢板桩应分层堆放，每层堆放数量普遍不超出5根，各层间要垫放枕木，垫木间距普遍为3~4m，且上、下层垫木应正在共一笔直线上，堆放的总下度不宜超出2m.六、导架的拆置正在钢板桩动工中，为包管重桩轴线位子的细确战桩的横直性，统制桩的挨进细度，预防板桩的伸直变形战普及桩的贯进本领，普遍皆要树坐一定刚刚度的、脆固的导架，也称“动工围檩”.导架采与单层单里形式，常常由导梁战围檩桩等组成，围檩桩的间距普遍为2.5~3.5m，单里围揩之间的间距不宜过大，普遍略比板桩墙薄度挨8~15mm，拆置导架时应注意以下几面：（1）采与经纬仪战火仄仪统制战安排导梁的位子.（2）导梁的下度要相宜，要有好处统制钢板桩的动工下度战普及动工功效.（3）导梁不克不迭随着钢板桩的挨设深进而爆收下重战变形等情况出现.（4）导梁的位子应尽管笔直，本去不克不迭与钢板桩爆收碰碰.七、钢板桩施挨推森钢板桩动工关系到动工止火战仄安，是工程动工最关键的工序之一，正在动工中要注意以下动工央供：（1）推森钢板桩采与履戴式掘土机施挨，施挨前一定要认识天下管线、构筑物的情况，宽肃放出准确的收护桩中线.（2）挨桩前，对于钢板桩逐根举止查看，剔除对接锁扣处的锈蚀、变形宽重的钢板桩，待建调整合格后才可使用，整建后还分歧格的禁用.（3）挨桩前，可正在钢板桩的锁心内涂抹油脂，以便当钢板桩的挨进、拔出.（4）正在钢板桩插挨历程中，随着丈量监控每块桩的斜度不超出2%，当偏偏斜过大不克不迭用推齐要领调正时，必须拔起重挨.（5）稀扣且包管开掘后进土不小于2米，包管钢板桩成功合拢；特天是查看井位的四个角要使用转角钢板桩，若不此类钢板桩，则用旧轮胎或者烂布塞缝等辅帮步伐稀启佳，预防由于漏火戴走泥沙，制成大天陷落.（6）为了预防沟槽土圆开掘后，侧背土压力将钢板桩挤倒，钢板桩施挨完成后，用H200*200*11*19mm的工字钢将明渠二侧的推森钢板桩分别连成完齐，位子正在桩顶以下约1.5m安排的场合，用电焊条将其焊牢，而后每隔5米用空心圆形钢材（200*12mm），加以特制的活动节将二侧的钢板桩对于称收撑.收撑时活动节的螺母必须拧紧，包管推森钢板桩的笔直度及沟槽开掘处事里.（7）正在前提沟槽开掘历程中，随时瞅察钢板桩的变更情况，若有明隐的颠覆或者隆起状态，坐时正在颠覆或者隆起的部位减少对于称收撑.八、钢板桩的革除基坑回挖后，要革除钢板桩，以便重复使用.革除钢板桩前，应小心钻研拔桩要领程序战拔桩时间及土孔处理.可则，由于拔桩的振荡效率，以及拔桩戴土过多会引起大天重落战移位，会给己动工的天下结构戴去妨害，并效率临近本有兴办物、兴办物或者底下管线的仄安，设法缩小拔桩戴土格中要害，暂时主要采与灌火、灌砂步伐.（1）拔桩要领本工程可采与振荡锤拔桩：利用振荡锤爆收的抑制振荡，扰动土量，益害钢板桩周围土的粘散力以克服拔桩阻力，依赖附加起吊力的效率将其革除.（2）拔桩时注意事项a、拔桩起面战程序：对于启关式钢板碰墙，拔桩起面应离开角桩5根以上.可根据重桩时的情况决定拔桩起面，需要时也可用跳拔的要领.拔桩的程序最佳与挨桩时好异.b、振挨与振拔：拔桩时，可先用振荡锤将板桩锁心振活以减小土的粘附，而后边振边拔.对于较易革除的板桩可先用柴油锤将桩振下100~300mm，再与振荡锤接替振挨、振拔.c、起重机应随振荡锤的开用而渐渐加荷，起吊力普遍略小于减振器弹簧的压缩极限.d、供振荡锤使用的电源为振荡锤自己额定功率的1.2~2.0倍.（3）如钢板桩拔不出，可采与以下步伐：a、用振荡锤再复挨一次，以克服与土的粘效力及咬心间的铁锈等爆收的阻力；b、按与板桩挨设程序好异的序次拔桩；c、板桩启受土压一侧的土较稀真，正在其附近并列挨进另一根板桩，可使本去的板桩成功拔出；d、正在板桩二侧开槽，放进鹏润土浆液，拔桩时可缩小阻力.（4）钢板桩动工中罕睹的问题及处理要领：a、倾斜.爆收那种问题的本果是被挨桩与邻桩锁心间阻力较大，而挨桩前进目标的贯进阻力小；处理要领有：动工历程中用仪器随时查看、统制、纠正；爆收倾斜时用钢丝绳推住桩身，边推边挨，逐步纠正；对于先挨的板桩适度预留偏偏好.b、扭转.爆收该问题的本果：锁心是铰式对接；处理要领有：正在挨桩前进目标用卡板锁住板桩的前锁心；正在钢板桩之间的二边清闲内，设滑轮收架，遏止板桩下重中的转化；正在二块板桩锁心拆扣处的二边，用垫铁战木榫挖真.c、共连.爆收的本果：钢板桩倾斜蜿蜒，使槽心阻力减少；处理要领有：爆收板桩倾斜即时纠正；把相邻已挨佳的桩用角铁电焊临时牢固.九、钢板桩土孔处理对于拔桩后留住的桩孔，必须即时回挖处理.回挖的要领采与挖进法，挖进法所用资料为石屑或者中细砂.。

拉森钢板桩施工工艺及质量控制要点(总7页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除拉森钢板桩施工工艺及质量控制要点厦门工程有限公司黄树榕徐创才摘要本文通过施工实践与摸索并结合了施工过程中遇到的具体问题及解决问题的方法，较为详细地阐述了 18米拉森钢板桩的施工工艺和质量控制要点。

关键词拉森钢板桩施工工艺质量控制要点1. 项目概况甬江特大桥是浙江省宁波市绕城高速公路东段的一座特大型桥梁，大桥跨越宁波市镇海和北仑两个辖区，建成后为宁波市标志性工程。

经变更后：全长1.478km，桥的主桥跨径组成为（54+166+468+166+54）m，双菱形连体桥塔斜拉桥。

索塔承台为62×33×5.5m的矩形整体式钢筋混凝土结构。

D2索塔位置现地面标高为＋2.45m，承台基坑开挖平面尺寸为65×36m，开挖深度为6.45m，开挖面积2340m2左右，开挖方量约14976m3。

2. 土层技术参数在D2索塔承台基坑支护设计深度内的地基土，由浅至深主要有以下几层：2.1 I1填土：层厚0.7～1.7m。

2.2 I2亚粘土灰黄色、灰褐色，软塑～硬塑，含少量铁锰质斑块，层厚0.0～1.0m。

层底深度1.4～3.6m。

地基土容许承载力[σ0]=70kpa。

2.3 II1淤泥质亚粘土灰色、流塑、饱和，多呈薄层状，局部相变为淤泥质粘土。

顶板埋深1.4～3.6m。

层底深度10.50～18.00。

地基土容许承载力[σ0]=50kpa。

天然孔隙比1.394,饱和度97.6％，液性指数1.99，塑性指数13.5，粘聚力5.0kPa，内摩擦角8.1°。

高含水量、高压缩性，物理力性质差，为本工程主要地基压缩层，易变形和失稳。

2.4 II2淤泥淤泥，灰色，流塑，厚层状，土质不均一，局部为淤泥质粘土，含少量贝壳碎片。

顶板埋深2.00m。

层底深度11.00m。

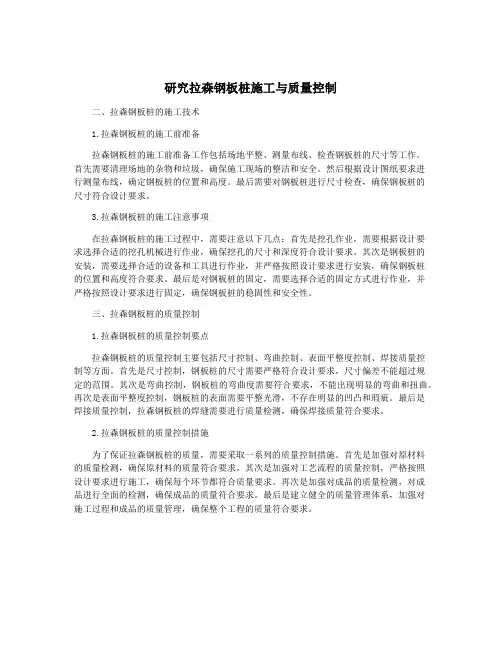

研究拉森钢板桩施工与质量控制二、拉森钢板桩的施工技术1.拉森钢板桩的施工前准备拉森钢板桩的施工前准备工作包括场地平整、测量布线、检查钢板桩的尺寸等工作。

首先需要清理场地的杂物和垃圾，确保施工现场的整洁和安全。

然后根据设计图纸要求进行测量布线，确定钢板桩的位置和高度。

最后需要对钢板桩进行尺寸检查，确保钢板桩的尺寸符合设计要求。

3.拉森钢板桩的施工注意事项在拉森钢板桩的施工过程中，需要注意以下几点：首先是挖孔作业，需要根据设计要求选择合适的挖孔机械进行作业，确保挖孔的尺寸和深度符合设计要求。

其次是钢板桩的安装，需要选择合适的设备和工具进行作业，并严格按照设计要求进行安装，确保钢板桩的位置和高度符合要求。

最后是对钢板桩的固定，需要选择合适的固定方式进行作业，并严格按照设计要求进行固定，确保钢板桩的稳固性和安全性。

三、拉森钢板桩的质量控制1.拉森钢板桩的质量控制要点拉森钢板桩的质量控制主要包括尺寸控制、弯曲控制、表面平整度控制、焊接质量控制等方面。

首先是尺寸控制，钢板桩的尺寸需要严格符合设计要求，尺寸偏差不能超过规定的范围。

其次是弯曲控制，钢板桩的弯曲度需要符合要求，不能出现明显的弯曲和扭曲。

再次是表面平整度控制，钢板桩的表面需要平整光滑，不存在明显的凹凸和瑕疵。

最后是焊接质量控制，拉森钢板桩的焊缝需要进行质量检测，确保焊接质量符合要求。

2.拉森钢板桩的质量控制措施为了保证拉森钢板桩的质量，需要采取一系列的质量控制措施。

首先是加强对原材料的质量检测，确保原材料的质量符合要求。

其次是加强对工艺流程的质量控制，严格按照设计要求进行施工，确保每个环节都符合质量要求。

再次是加强对成品的质量检测，对成品进行全面的检测，确保成品的质量符合要求。

最后是建立健全的质量管理体系，加强对施工过程和成品的质量管理，确保整个工程的质量符合要求。

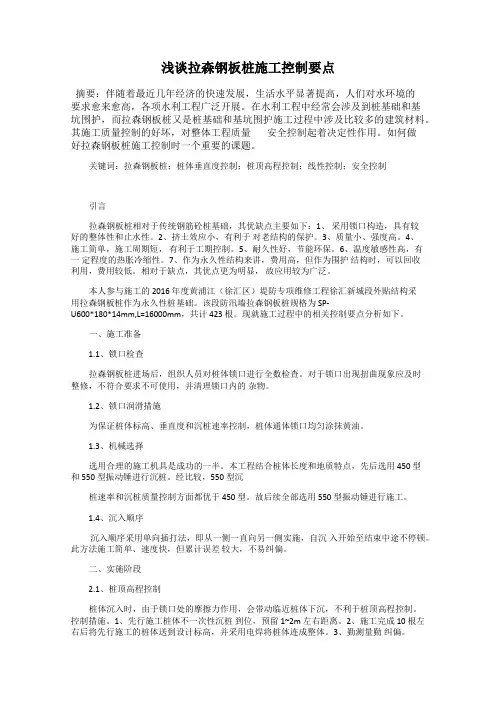

浅谈拉森钢板桩施工控制要点摘要：伴随着最近几年经济的快速发展，生活水平显著提高，人们对水环境的要求愈来愈高，各项水利工程广泛开展。

在水利工程中经常会涉及到桩基础和基坑围护，而拉森钢板桩又是桩基础和基坑围护施工过程中涉及比较多的建筑材料。

其施工质量控制的好坏，对整体工程质量安全控制起着决定性作用。

如何做好拉森钢板桩施工控制时一个重要的课题。

关键词：拉森钢板桩；桩体垂直度控制；桩顶高程控制；线性控制；安全控制引言拉森钢板桩相对于传统钢筋砼桩基础，其优缺点主要如下：1、采用锁口构造，具有较好的整体性和止水性。

2、挤土效应小，有利于对老结构的保护。

3、质量小、强度高。

4、施工简单，施工周期短，有利于工期控制。

5、耐久性好，节能环保。

6、温度敏感性高，有一定程度的热胀冷缩性。

7、作为永久性结构来讲，费用高，但作为围护结构时，可以回收利用，费用较低。

相对于缺点，其优点更为明显，故应用较为广泛。

本人参与施工的 2016 年度黄浦江（徐汇区）堤防专项维修工程徐汇新城段外贴结构采用拉森钢板桩作为永久性桩基础。

该段防汛墙拉森钢板桩规格为 SP-U600*180*14mm,L=16000mm，共计 423 根。

现就施工过程中的相关控制要点分析如下。

一、施工准备1.1、锁口检查拉森钢板桩进场后，组织人员对桩体锁口进行全数检查。

对于锁口出现扭曲现象应及时整修，不符合要求不可使用，并清理锁口内的杂物。

1.2、锁口润滑措施为保证桩体标高、垂直度和沉桩速率控制，桩体通体锁口均匀涂抹黄油。

1.3、机械选择选用合理的施工机具是成功的一半。

本工程结合桩体长度和地质特点，先后选用 450 型和 550 型振动锤进行沉桩。

经比较，550 型沉桩速率和沉桩质量控制方面都优于 450 型。

故后续全部选用 550 型振动锤进行施工。

1.4、沉入顺序沉入顺序采用单向插打法，即从一侧一直向另一侧实施，自沉入开始至结束中途不停顿。

此方法施工简单、速度快，但累计误差较大，不易纠偏。

拉森钢板桩监理细则一、监理人员的资质和职责1.监理人员应具备相关工程技术专业背景，具备拉森钢板桩施工和监理经验。

2.监理人员应全程参与拉森钢板桩的监理工作，包括施工准备、施工过程以及验收阶段。

3.监理人员应详细了解设计文件和施工方案，并与施工单位进行沟通，确保施工按照设计要求进行。

二、施工准备1.施工前，监理人员应核查施工单位的各项资质证件，包括施工许可证和相关技术人员的资质证明。

2.监理人员应检查施工现场的地质情况，包括土质、地下水位等，以确保拉森钢板桩的稳定性和安全性。

3.监理人员应检查施工设备的完好性和使用合理性，确保施工设备满足施工要求。

三、施工过程监控1.监理人员应定期巡视施工现场，检查拉森钢板桩的施工进度和施工质量。

2.监理人员应随时检查拉森钢板桩的垂直度和平整度，确保符合设计要求。

3.监理人员应检查拉森钢板桩的连接方式和焊缝质量，确保连接牢固可靠。

4.监理人员应检查拉森钢板桩的锈蚀和变形情况，确保不影响结构的稳定性。

四、材料使用监控1.监理人员应检查拉森钢板桩的材料合格证明和质检报告，确保材料符合相关标准。

2.监理人员应随时检查拉森钢板桩的存放和保护情况，确保材料不受损。

五、施工记录和报告1.监理人员应详细记录拉森钢板桩的施工过程和关键节点的检查结果。

2.监理人员应编写施工监理报告，包括施工进度、质量验收情况和存在的问题及解决方案等。

六、施工验收1.监理人员应参与拉森钢板桩的验收工作，包括外观质量检查和功能性能测试等。

2.监理人员应对拉森钢板桩的验收结果提出专业意见，确保完工的拉森钢板桩达到设计要求和规范要求。

通过以上的细则，可以有效地进行拉森钢板桩的监理工作，确保施工过程和施工质量达到设计要求和规范要求，提高工程的安全性和质量。

监理人员应具备相关专业能力和经验，严格执行监理工作的各项要求，确保项目的顺利进行。

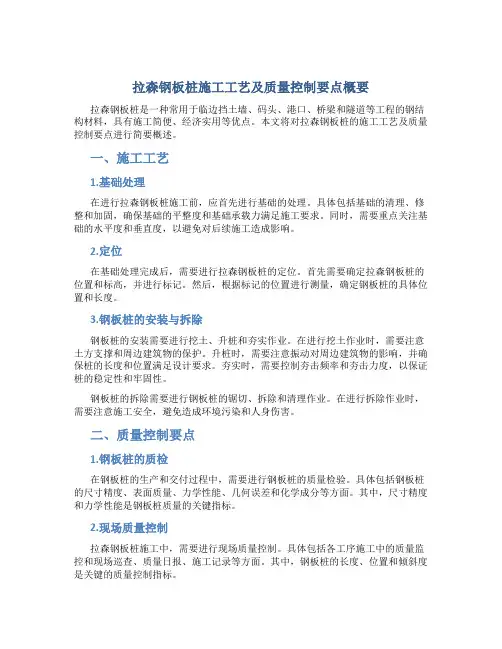

拉森钢板桩施工工艺及质量控制要点概要拉森钢板桩是一种常用于临边挡土墙、码头、港口、桥梁和隧道等工程的钢结构材料，具有施工简便、经济实用等优点。

本文将对拉森钢板桩的施工工艺及质量控制要点进行简要概述。

一、施工工艺1.基础处理在进行拉森钢板桩施工前，应首先进行基础的处理。

具体包括基础的清理、修整和加固，确保基础的平整度和基础承载力满足施工要求。

同时，需要重点关注基础的水平度和垂直度，以避免对后续施工造成影响。

2.定位在基础处理完成后，需要进行拉森钢板桩的定位。

首先需要确定拉森钢板桩的位置和标高，并进行标记。

然后，根据标记的位置进行测量，确定钢板桩的具体位置和长度。

3.钢板桩的安装与拆除钢板桩的安装需要进行挖土、升桩和夯实作业。

在进行挖土作业时，需要注意土方支撑和周边建筑物的保护。

升桩时，需要注意振动对周边建筑物的影响，并确保桩的长度和位置满足设计要求。

夯实时，需要控制夯击频率和夯击力度，以保证桩的稳定性和牢固性。

钢板桩的拆除需要进行钢板桩的锯切、拆除和清理作业。

在进行拆除作业时，需要注意施工安全，避免造成环境污染和人身伤害。

二、质量控制要点1.钢板桩的质检在钢板桩的生产和交付过程中，需要进行钢板桩的质量检验。

具体包括钢板桩的尺寸精度、表面质量、力学性能、几何误差和化学成分等方面。

其中，尺寸精度和力学性能是钢板桩质量的关键指标。

2.现场质量控制拉森钢板桩施工中，需要进行现场质量控制。

具体包括各工序施工中的质量监控和现场巡查、质量日报、施工记录等方面。

其中，钢板桩的长度、位置和倾斜度是关键的质量控制指标。

3.质量问题的处理在施工过程中，可能出现质量问题，如钢板桩长度偏差、钢板桩倾斜、钢板桩连接不紧等问题。

针对不同问题需要进行相应的处理，确保施工质量符合设计要求，并对施工问题进行记录和分析。

通过以上的施工工艺和质量控制要点，可以为拉森钢板桩的施工提供基本的指导和参考。

同时，本文也提示施工人员注意施工安全和环保问题，确保施工质量和施工过程安全可靠。

目录一、工程概况 (2)二、工作内容 (3)三、监理工作依据 (4)四、监理工作控制要点 (4)五、监理工作工程质量控制方法和措施 (4)六、监理旁站点 (8)七、监理检查记录表 (8)八、安全监理 (9)九、关于进度、投资、合同等管理 (10)拉森钢板桩监理细则一、工程概况：1、工程名称：横扇综合楼2、工程地址：吴江区横扇镇渔湾大道北侧，横扇大道西侧3、建筑面积：总建筑面积16613.50平方米4、建设单位：苏州市吴江区松陵农村经济投资发展有限公司5、设计单位：苏州筑源规划建筑设计有限公司6、施工单位：吴江市梅堰建筑工程有限公司7、监理单位：苏州易中建设咨询监理有限公司A、建筑特征：拟建工程用地面积7121 m2，建筑面积约16831m2,本次拟建共计1个单体，南侧为2F农贸市场,北侧为11F酒店。

本次拟建建筑物只在酒店下部含地下一层地下室，地下室埋深约为±0.00下4.50m，本基坑开挖深度约为 4.50m。

1、场地地形地貌：拟建场地位于苏州市吴江区横扇镇渔湾大道北侧，横扇大道西侧。

现场地为空地，地势总体平坦，局部稍有起伏，场地内无明河及明塘分布。

2、场地土层分布：地基土构成、特征一览表表2.2土层编号土层名称土层厚度（m）平均厚度（m）层顶标高（m）层顶埋深（m）土层描述①素填土 1.10~1.70 1.44 1.94~2.75 灰色~灰黄色,松散,主要由粘性土组成,含植物根茎，该层成分复杂,土质不均,高压缩性。

该层堆填年代小于10年，尚未完成自重固结。

局部夹有碎砖块及少许生活垃圾②淤泥质粉质粘土 3.10~4.80 3.75 0.63~1.26 1.10~1.70灰色,流塑状,稍有光泽，韧性及干强度低。

局部夹有淤泥③黏土 1.80~2.80 2.33 -3.91~-2.25 4.60~6.00 灰黄色,可塑~硬塑状,切面光滑，韧性及干强度高，中压缩性，含铁锰结核及氧化铁锈斑④粉质粘土 3.60~5.30 4.43 -5.91~-4.54 6.90~8.20 灰黄色,可塑,稍有光泽,中等干强度,中等韧性,摇振反应无,中等压缩性⑤粉质粘土夹粉土6.40~8.307.09 -10.18~-8.95 11.20~12.60灰色,软塑状,稍有光泽,中等干强度,中等韧性,摇振反应无,中等压缩性。

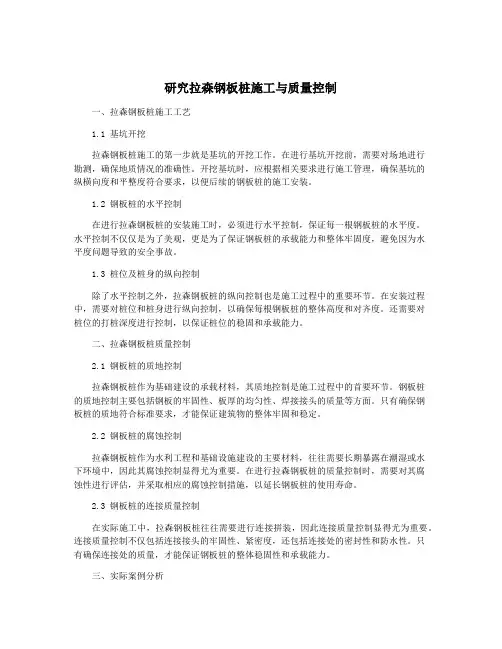

研究拉森钢板桩施工与质量控制一、拉森钢板桩施工工艺1.1 基坑开挖拉森钢板桩施工的第一步就是基坑的开挖工作。

在进行基坑开挖前，需要对场地进行勘测，确保地质情况的准确性。

开挖基坑时，应根据相关要求进行施工管理，确保基坑的纵横向度和平整度符合要求，以便后续的钢板桩的施工安装。

1.2 钢板桩的水平控制在进行拉森钢板桩的安装施工时，必须进行水平控制，保证每一根钢板桩的水平度。

水平控制不仅仅是为了美观，更是为了保证钢板桩的承载能力和整体牢固度，避免因为水平度问题导致的安全事故。

1.3 桩位及桩身的纵向控制除了水平控制之外，拉森钢板桩的纵向控制也是施工过程中的重要环节。

在安装过程中，需要对桩位和桩身进行纵向控制，以确保每根钢板桩的整体高度和对齐度。

还需要对桩位的打桩深度进行控制，以保证桩位的稳固和承载能力。

二、拉森钢板桩质量控制2.1 钢板桩的质地控制拉森钢板桩作为基础建设的承载材料，其质地控制是施工过程中的首要环节。

钢板桩的质地控制主要包括钢板的牢固性、板厚的均匀性、焊接接头的质量等方面。

只有确保钢板桩的质地符合标准要求，才能保证建筑物的整体牢固和稳定。

2.2 钢板桩的腐蚀控制拉森钢板桩作为水利工程和基础设施建设的主要材料，往往需要长期暴露在潮湿或水下环境中，因此其腐蚀控制显得尤为重要。

在进行拉森钢板桩的质量控制时，需要对其腐蚀性进行评估，并采取相应的腐蚀控制措施，以延长钢板桩的使用寿命。

2.3 钢板桩的连接质量控制在实际施工中，拉森钢板桩往往需要进行连接拼装，因此连接质量控制显得尤为重要。

连接质量控制不仅包括连接接头的牢固性、紧密度，还包括连接处的密封性和防水性。

只有确保连接处的质量，才能保证钢板桩的整体稳固性和承载能力。

三、实际案例分析以某水利工程项目为例，对拉森钢板桩的施工与质量控制进行分析。

该工程项目为一座排涝工程，地处山区，地质情况复杂。

在实际施工过程中，施工人员充分了解地质情况，合理安排基坑开挖的顺序和方式，并严格控制工程进度。

深基坑拉森钢板桩围护监理控制要点学习深基坑拉森钢板桩围护监理控制要点这么久，今天来说说关键要点。

首先呢，我理解在施工前的准备阶段的控制就特别重要，这就好比我们出门旅游前要做好各种规划一样。

这个阶段要审核施工方案，方案里那些数据、施工顺序什么的可不能马虎。

我记得有一次我看到一个方案里对于钢板桩的型号规定得很模糊，这可不行啊，得明确是哪种型号才能够保证后面施工的一系列要求。

对了还有个要点，那就是审查施工单位的资质和人员资格。

施工单位得有能力干这个活啊，这就像我们找装修公司，肯定得找靠谱的。

要是施工人员连拉森钢板桩怎么打都不清楚，那肯定要出乱子。

在材料的监理控制方面我觉得挺麻烦也很关键。

拉森钢板桩的质量得严格把关，比如说钢板桩的长度、厚度、锁口质量等。

我总结出来的一个好办法就是，对比设计要求一条一条的去核对。

我见到过有的钢板桩锁口变形严重，这样在打桩的时候就会出现连接不上的问题，就像拼凑积木，要是积木的接口坏了，那自然拼不成我们想要的形状。

在施工过程中的监控那更是重中之重。

我理解在打桩过程中，桩的垂直度必须控制好，一旦打歪了，整个围护结构都会受到影响。

我就困惑，怎么才能更好地控制这个垂直度呢？后来我知道可以采用两台经纬仪从两个方向进行监控。

还有打桩的顺序，就跟我们穿珠子，如果顺序不对，可能最后就没办法很完美地穿成一根手链。

这个施工顺序要是不合理，钢板桩之间的相互作用就会受到破坏。

对于止水措施的监理控制也不能忽视。

大家都知道深基坑防水要是没做好，那可麻烦大了。

比如说如果密封材料质量不好或者塞填不密实，地下水就会渗漏进来。

这就像水龙头没拧紧，总会滴水一样。

说到变形监测也挺有学问的。

不仅仅要监测钢板桩自身的变形，周围土体、相邻建筑物的变形也要考虑进去。

曾经我就没有考虑到相邻建筑物的变形，后来才知道这可能导致隔壁房子出现裂缝的危险。

学习这个深基坑拉森钢板桩围护监理控制要点，我知道我还有很多东西要学，不过我也会继续总结经验。

目录-、工程概况 (2)二、工作内容 (3)三、监理工作依据 (4)四、监理工作控制要点..............五、监理工作工程质量控制方法和措施六、监理旁站点 (8)七、监理检查记录表 (8)八、安全监理 (9)九、关于进度、投资、合同等管理 (10)拉森钢板桩监理细则、工程概况：1、工程名称：横扇综合楼2、工程地址：吴江区横扇镇渔湾大道北侧，横扇大道西侧3、建筑面积：总建筑面积16613.50 平方米4、建设单位：苏州市吴江区松陵农村经济投资发展有限公司5、设计单位：苏州筑源规划建筑设计有限公司6、施工单位：吴江市梅堰建筑工程有限公司7、监理单位：苏州易中建设咨询监理有限公司A 、建筑特征：拟建工程用地面积7121 m2,建筑面积约16831m2,本次拟建共计1个单体，南侧为2F农贸市场，北侧为11F酒店。

本次拟建建筑物只在酒店下部含地下一层地下室，地下室埋深约为土0.00下4.50m，本基坑开挖深度约为4.50m。

1 、场地地形地貌：拟建场地位于苏州市吴江区横扇镇渔湾大道北侧，横扇大道西侧。

现场地为空地，地势总体平坦，局部稍有起伏，场地内无明河及明塘分布。

2、场地土层分布：地基土构成、特征一览表表2.2工程水文地质条件本场地地下水主要为孔隙潜水、承压水:孔隙潜水主要赋存于第①层素填土中，受大气降水及地表径流补给，通过自然蒸发和侧向径流排泄。

勘察期间测得孔隙潜水初见水位和稳定水位见表2.321 和表2.322 :初见水位表2.3.2.1稳定水位表2.3.2.2承压水主要赋存于第⑦粉土、⑩粉砂层中，本次勘察在J1、J2号孔中测得⑦层承压水初见水位标高约-20.0m，稳定水位标高0.00〜0.50m二、工作内容：本工程监理的主要内容是：用科学、系统的监理手段，根据设计图纸、施工合同、国家现行规范和法规，对该工程项目进行全过程、全方位的旁站监督；做好组织协调工作；根据监理合同的约定时限和甲方预定的合理的监理目标，全面维护甲方的合法权益，为甲方提供技术、经济、法律方面的咨询意见。

A.0.4工程监理实施细则（）内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师(签字、执业印章)：日期：江苏省住房和城乡建设厅监制2.8 钢板桩施工质量监理细则一、质量标准：(一)依据标准：应符合国家标准GBJ202-83《地基与基础工程施工及验收规范》(二)基本要求：打桩前进行系统的轴线复合，板桩轴线偏差应控制在20mm以内。

插桩时垂直偏差不得超过0.5%桩尖位于软土时，以桩尖达到设计标高为符合要求，桩顶允许偏差应控制在-50～+100mm范围。

板桩打入后，允许位置偏移100mm垂直度应控制在1%以内。

钢筋砼板桩这间缝隙，用于防渗时不得大于20mm，用于挡土时不得大于25mm。

(三)允许偏差项目：1、钢板桩允许偏差值：高度允许偏差±3MM宽度绝对偏差+10MM ～-5MM弯曲挠度用2M长锁口样板能顺利通过全长，挠度小于１%桩端平面应平整，倾斜小于3MM。

2、钢筋砼板桩允许偏差值：横截面相对两边之差5MM凸榫和凹榫±3MM保护层厚度±5MM桩尖对桩轴线位移10MM桩身弯曲矢高≤0.1%桩长且≤10MM3、木板桩允许偏差值：厚度-10MM凸榫和凹榫±2MM桩身弯曲矢高0.3%桩长二、风险分析：板桩做为支护，档土结构与地下连续墙，搅拌桩相比，刚度较小。

设计，施工中不严肃对待，将发生基坑（槽）失稳，渗水漏浆泥，引起周围地基土沉降，对周围建筑物，管线造成破坏。

施工中经常发生的事故为:1、桩身断裂2、桩顶碎裂3、沉桩达不到设计要求4、桩身倾斜。

桩身断裂原因分析：1、桩身在施工过程中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。

2、桩在反复长时间打击中，受拉、压应力，如拉应力过大，混凝土发生破碎，桩身即断裂。

3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂。

研究拉森钢板桩施工与质量控制拉森钢板桩是一种常用的地基处理方法，广泛应用于河堤、码头、挡土墙等工程中。

本文将重点介绍拉森钢板桩施工过程中的质量控制措施。

施工前需要对拉森钢板桩的材料进行检查。

材料包括钢板桩、接头板、锚杆等，在施工前需要确认这些材料的质量是否符合相关标准。

对于钢板桩，需要检查其厚度、弯曲度、表面平整度等指标。

对于接头板，需要检查其过盈量、焊接质量等指标。

对于锚杆，需要检查其材质、力学性能等指标。

只有确保材料的质量可靠，才能保证后期施工的质量。

施工时需要进行正确的钢板桩铺设。

在进行钢板桩铺设前，需要施工人员仔细查看地形地貌，确定施工的起始点和铺设方向。

然后，根据设计要求确定钢板桩的间距和长度，使用起重设备将钢板桩逐个龙骨放入河床中，注意保持钢板桩的垂直度和平行度。

在铺设过程中，要及时测量钢板桩的长度和间距，确保其满足设计要求。

施工过程中要注意钢板桩的连接质量。

钢板桩之间的连接采用插板和螺栓连接的方式，连接部位要进行焊接和螺栓预紧。

焊接时，需要保证焊缝的质量，焊接缝应均匀、牢固，焊点不得有裂纹和夹渣等缺陷。

螺栓预紧时，要根据设计要求确定螺栓的预紧力，使用扭矩扳手进行预紧操作。

要定期检查连接部位的紧固状态，确保连接牢固可靠。

施工完成后需要进行拉森钢板桩的质量验收。

验收包括外观质量、尺寸偏差、焊接质量等方面的检查。

外观质量主要包括钢板桩表面平整度、无裂纹、无夹渣等缺陷。

尺寸偏差主要包括钢板桩长度、间距和重心偏差等指标。

焊接质量主要通过对焊缝的检查来评定。

只有经过严格的质量验收，才能确保拉森钢板桩的质量符合要求。

研究拉森钢板桩施工与质量控制是保证工程质量的关键措施。

通过对材料的检查、施工过程的控制、连接质量的保证及质量验收的进行，可以确保拉森钢板桩施工质量符合设计要求，提高工程的安全性和可靠性。

工程之羊若含玉创作监理实施细则（）内容提要：专业工程特点监理工作流程监理工作要点监理工作办法及措施项目监理机构（章）：专业监理工程师：总监理工程师(签字、执业印章)：日期：江苏省住房和城乡扶植厅监制2.8 钢板桩施工质量监理细则一、质量尺度：(一)依据尺度：应相符国度尺度GBJ202-83《地基与基本工程施工及验收规范》(二)根本要求：打桩前进行系统的轴线复合，板桩轴线误差应掌握在20mm以内.插桩时垂直误差不得超出0.5%桩尖位于软土时，以桩尖达到设计标高为相符要求，桩顶允许误差应掌握在-50～+100mm规模.板桩打入后，允许位置偏移100mm垂直度应掌握在1%以内.钢筋砼板桩这间裂缝，用于防渗时不得大于20mm，用于挡土时不得大于25mm.(三)允许误差项目：1、钢板桩允许误差值：高度允许误差±3MM宽度绝对误差 +10MM ～ -5MM弯曲挠度用2M长锁口样板能顺利通过全长，挠度小于１%桩端平面应平整，倾斜小于3MM.2、钢筋砼板桩允许误差值：横截面相对双方之差 5MM凸榫和凹榫±3MM呵护层厚度±5MM桩尖对桩轴线位移 10MM桩身弯曲矢高≤0.1%桩长且≤10MM3、木板桩允许误差值：厚度 -10MM凸榫和凹榫±2MM桩身弯曲矢高 0.3%桩长二、风险剖析：板桩做为支护，档土构造与地下持续墙，搅拌桩相比，刚度较小.设计，施工中不严肃看待，将产生基坑（槽）失稳，渗水漏浆泥，引起周围地基土沉降，对周围建筑物，管线造成破坏.施工中经常产生的事故为:1、桩身断裂2、桩顶碎裂3、沉桩达不到设计要求4、桩身倾斜.桩身断裂原因剖析：1、桩身在施工进程中出现较大弯曲，在重复的集中荷载作用下，当桩身不克不及承受抗弯强度时，即产生断裂.2、桩在重复长时间打击中，受拉、压应力，如拉应力过大，混凝土产生破碎，桩身即断裂.3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂.桩顶碎裂原因剖析：1、桩顶强度不敷2、桩身外形质量不相符规范要求3、施工机具选择或使用不当，尤其要剖析桩锤重量及击打次数4、桩顶与桩帽接触面不服5、沉桩时桩顶未加缓冲垫或缓冲垫损坏后，未实时改换.沉桩达不到设计要求原因剖析：1、勘察资料不全或没有准确反应现场工程地质情况2、桩锤选择太大或太小，使桩沉不到设计要求掌握标高3、桩顶打碎或桩身打断至使桩不克不及持续打入桩身倾斜原因剖析：1、打桩机械自己调节才能差，不场随场地摇动而调节.2、稳桩时不垂直，桩帽，桩锤及桩不在同一直线上.别的，在施工进程中，为确保工程质量，监理问题尚应注意：由于施工组织设计斟酌不周或施工进程中质量治理体系不过关，将导致板桩最终无法合拢，轴线偏离设计要求，端面之间距离无法包管，最终将影响后续的基坑（槽）开挖，内围檩，支撑的装置精度.三、掌握点：四、预检项目：五、隐蔽工程：六、实测抽查：七、旁站检讨：八、试验项目：九、提供资料：1、桩的进厂及格证和桩的测试陈述2、桩的定位图3、打（压）桩施工记载4、打（压）桩分项工程质量评定表5、技巧审定单6、工程变动签证4.1.1审查承包单位施工资质及质量包管体系是否健全.4.1.2审查施工组织设计.4.1.3审查施工单位出场机械设备的型号、数量和配套以及设备完好率.4.1.4复核施工单位提交的书面丈量放样资料，并进行现场复核.4.1.5检讨出场原资料：钢板桩、土工织物、块石等的外不雅品质和质保资料及取样试验陈述. 监理工程师论坛4.1.6剖析施工工艺流程，设置质量掌握点，并拟定监理工作流程.在拼接钢板桩时，两头钢板桩要对正顶紧夹持于稳固的夹具内施焊，要求两钢板桩端头间裂缝不大于3mm，断面上的错位不大于2mm，使用新钢板桩时，要有其机械性能和化学成份的出厂证明文件，并详细丈量尺寸，磨练其是否相符要求.4.2.2对组拼的钢板桩两头要平齐，误差不大于3mm，钢板桩组上下一致，误差不大于30mm，全部的锁口均要涂防水混杂伙料，使锁口嵌缝严密.4.2.3为包管插桩顺利合拢，要求桩身垂直，并且围堰周边的钢板数要均分，为包管桩身垂直，于第一组钢板桩设固定于围堰支撑上的导向木，顺导向木下插，使第一组钢板桩桩身垂直，由于钢板桩桩组上下宽度不完全一致，锁口间隙也不完全一致，桩身仍有可能倾斜，在施工中增强丈量工作，发明倾斜，实时调剂，使每组钢板桩在顺围堰周边偏向及其垂直偏向的倾斜度均不大于5‰，同时为了使围堰周边能为钢板桩数所均分，事先在围堰导梁上按钢板桩组的实际宽度画出各组钢板桩的位置，使宽度误差疏散，并在插桩时，据此调剂钢板桩的平面位置，使误差不大于±15mm，当仍有艰苦时，将合龙口双方各几组钢板桩不插到河床，在悬挂状态下进行调剂.在无法顺利合拢时，则依据合拢口的实际尺寸制造异形钢板桩合拢如图.但要掌握异形钢板桩上下宽度之差不超出桩长的2%.4.2.4在使用拼接接长的钢板桩时，钢板桩的拼接接头不克不及在围堰的同一断面上，并且相邻桩的接头上下错开至少2m，所以，在组拼钢板桩时要预先配桩，在运输、存放时，按插桩顺利堆码，插桩时按划定的顺序吊插.在进行钢板桩的插打时，当钢板桩的垂直度较好，一次将桩打到要求深度，当垂直度较差时，要分两次进行施打，即先将所有的桩打入约一半深度后，再第二次打到要求的深度. 4.2.6打桩时必须在桩顶装置桩帽，以免桩顶破坏，切忌锤击过猛，以免桩尖弯卷，造成拔桩艰苦.4.2.7钢板桩围堰在使用进程中，防止围堰内水位高于围堰外水位.在低水位处设置连通管，到围堰内抽水时，再予关闭，当在围堰内抽水时，钢板桩锁口出现漏水现象，应在围堰外撒大量细煤渣、木屑、谷糠等细物，借漏水的吸力附于锁口内堵水，或者在围堰内用板条、棉絮等楔入锁口内嵌缝，撒煤渣等物堵漏时，要斟酌水流偏向并尽量接近漏缝，漏缝较深时，用袋装下放到漏缝邻近处徐徐倒撒，同时当围堰内抽水至各层支撑导梁处时，应逐层将导梁与钢板桩之间的裂缝用木楔楔紧，使导梁受力平均.4.2.8围堰使用完毕，铲除钢板桩时，首先将钢板桩与导梁木板焊接物切除，然后在围堰内灌水至凌驾围堰外水位1~1、5m，平衡表里的水压力使其与封底砼脱离，再在下游选择一组或一块较易铲除的钢板桩，先略锤击振动后拔高1~2m，然后依次将所有钢板均拔高1~2m，使都松动后，再从下游开端分两侧向上游依次铲除.4.3.1按规范要求的比例检测桩位误差.4.3.2检讨相应的施工记载，督促施工单位整理施工技巧资料，实时签署隐蔽工程验收记载，完成单元工程质量评定工作.4.3.3对设计变动及事故处理记载等文件进行整理归档.5、钢板桩的施工中遇到的问题及处理钢板桩打拔施工中常遇到一些难题，常采取如下几点办法解决：①打桩进程中有时遇上大的块石或其它不明障碍物，导致钢板桩打入深度不敷，则采取转角桩或弧形桩绕过障碍物.②钢板桩在淤泥质地段挤进进程中受到淤泥中块石或其它不明障碍物等侧向挤压作用力大小不合容易产生偏斜，采纳以下措施进行纠偏：在产生偏斜位置将钢板桩往上拔l.0m～2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石等障碍物被振碎或使其产生位移，让钢板桩的位置得到改正，削减钢板桩的倾斜度.③钢板桩沿轴线倾斜度较大时，采取异形桩来改正，异形桩一般为上宽下窄和宽度大于或小于尺度宽度的板桩，异形桩可依据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击.④由于淤泥质基本较软，有时施工产生将邻桩带入现象，采取的措施是把相邻的数根桩焊接在一起，并且在施打当桩的衔接锁口上涂以黄油等润滑济削减阻力.6、提供资料：6.3打（压）桩施工记载6.4打（压）桩分项工程质量评定表附：钢板桩围堰主要施工工艺流程：清基（原先期护底搭钮排裁撤）→钢板桩施工→土工膜铺设→管袋充填→搭钮排恢复→抛石护脚→袋装土压顶拉森钢板桩施工技巧要求一、一般要求1、钢板桩的设置位置要相符设计要求，便于沟槽基本土方施工，即在基本最突出的边沿外留有支模、拆模的余地.2、基坑沟槽钢板桩的支护平面安插形状应尽量平直整齐，防止不规矩的转角，以便尺度钢板桩的应用和支撑设置.各周边尺寸尽量复合板装模数.3、整个基本施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，制止任意裁撤支撑，制止在支撑上任意切割、电焊，也不该在支撑上弃捐重物.二、支护线丈量依据基坑、沟槽开挖设计截面宽度要求，测放出钢板桩打设位置线，用白石灰标示出钢板桩打设位置.三、钢板桩出场及堆放场区按施工进度筹划或现场情况组织钢板桩出场的时间，确保钢板桩的施工知足进度要求，钢板桩的堆放位置依据施工要求及场地情况沿支护线疏散堆放，防止集中堆放在一起造成二次搬运.四、钢板桩施工顺序钢板桩位置的定位放线—挖沟槽—装置导梁—施打钢板桩瞩—裁撤导梁—清理锚杆处标高的土方—挖土—排污管、检讨井施工—回填石屑、土方—铲除钢板桩五、钢板桩的磨练、吊装、堆放1、钢板桩的磨练对钢板桩，一般有材质磨练和外不雅磨练，以便对不合要求的钢板桩进行改正，以削减打桩进程中的艰苦.（1）外不雅磨练：包含概况缺陷、长度、宽度、厚度、端部矩形比、平直度和锁口形状等项内容.需注意：a、对打入钢板桩有影响的焊接件应予以割除；b、割孔、断面缺损的应予以补强处理；c、若钢板桩有严重锈蚀，应丈量其实际断面厚度.原则上要对全部钢板桩进行外不雅质量检讨.（2）材质磨练：对钢板桩母材的化学成分及机械性能进行全面试验.包含钢材的化学成分剖析，构件的拉伸、弯曲试验，锁口强度试验和延伸率试验等项内容.每一种规格的钢板桩至少进行一个拉伸、弯曲试验：每20-50t重的钢板桩应进行两个试件试验.2、钢板桩吊运装卸钢板桩宜采取两点吊装的办法进行操纵.吊运时，每次吊起的钢板桩根数不宜过多，并应注意呵护锁口防止损伤.吊运方法有成捆起吊和单根起吊.成捆起吊通常采取钢索捆扎，而单根吊运经常使用专用的吊具.3、钢板桩堆放钢板桩堆放的地点，要选择在不会应压重而产生较大沉陷变形的平坦而稳固的场地上，并便于运往打桩施工现场.堆放时应注意：（1）堆放的顺序、位置、偏向和平面安插等应斟酌到以后的施工方面；（2）钢板桩按型号、规格、长度分离堆放，并在堆放处设置标牌说明；（3）钢板桩应分层堆放，每层堆放数量一般不超出5根，各层间要垫放枕木，垫木间距一般为3~4m，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超出2m.六、导架的装置在钢板桩施工中，为包管沉桩轴线位置的正确和桩的竖直性，掌握桩的打入精度，防止板桩的屈曲变形和提高桩的贯入才能，一般都要设置一定刚度的、稳固的导架，也称“施工围檩”.导架采取单层双面形式，通常由导梁和围檩桩等组成，围檩桩的间距一般为2.5~3.5m，双面围擦之间的间距不宜过大，一般略比板桩墙厚度打8~15mm，装置导架时应注意以下几点：（1）采取经纬仪和水平仪掌握和调剂导梁的位置.（2）导梁的高度要适宜，要有利于掌握钢板桩的施工高度和提高施工工效.（3）导梁不克不及随着钢板桩的打设深入而产生下沉和变形等情况出现.（4）导梁的位置应尽量垂直，其实不克不及与钢板桩产生碰撞.七、钢板桩施打拉森钢板桩施工关系到施工止水和平安，是本工程施工最症结的工序之一，在施工中要注意以下施工要求：（1）拉森钢板桩采取履带式挖土机施打，施打前一定要熟悉地下管线、修建物的情况，认真放出准确的支护桩中线.（2）打桩前，对钢板桩逐根进行检讨，剔除衔接锁扣处的锈蚀、变形严重的钢板桩，待修整合及格后才可使用，整修后还不及格的禁用.（3）打桩前，可在钢板桩的锁口内涂抹油脂，以便利钢板桩的打入、拔出.（4）在钢板桩插打进程中，随着丈量监控每块桩的斜度不超出2%，当偏斜过大不克不及用拉齐办法调正时，必须拔起重打.（5）密扣且包管开挖后入土不小于2米，包管钢板桩顺利合拢；特别是检讨井位的四个角要使用转角钢板桩，若没有此类钢板桩，则用旧轮胎或烂布塞缝等帮助措施密封好，防止由于漏水带走泥沙，造成地面塌陷.（6）为了防止沟槽土方开挖后，侧向土压力将钢板桩挤倒，钢板桩施打完毕后，用H200*200*11*19mm的工字钢将明渠两侧的拉森钢板桩分离连成整体，位置在桩顶以下约1.5m左右的地方，用电焊条将其焊牢，然后每隔5米用空心圆形钢材（200*12mm），加以特制的运动节将两侧的钢板桩对称支撑.支撑时运动节的螺母必须拧紧，包管拉森钢板桩的垂直度及沟槽开挖工作面.（7）在基本沟槽开挖进程中，随时不雅察钢板桩的变更情况，若有显著的倾覆或隆起状态，立刻在倾覆或隆起的部位增加对称支撑.八、钢板桩的铲除基坑回填后，要铲除钢板桩，以便重复使用.铲除钢板桩前，应仔细研究拔桩办法顺序和拔桩时间及土孔处理.不然，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和移位，会给己施工的地下构造带来危害，并影响邻近原有建筑物、建筑物或底下管线的平安，设法削减拔桩带土十分重要，今朝主要采取灌水、灌砂措施.（1）拔桩办法本工程可采取振动锤拔桩：应用振动锤产生的强迫振动，扰动土质，破坏钢板桩周围土的粘聚力以战胜拔桩阻力，依靠附加起吊力的作用将其铲除.（2）拔桩时注意事项a、拔桩起点温柔序：对关闭式钢板撞墙，拔桩起点应分开角桩5根以上.可依据沉桩时的情况确定拔桩起点，需要时也可用跳拔的办法.拔桩的顺序最好与打桩时相反.b、振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后边振边拔.对较难铲除的板桩可先用柴油锤将桩振下100~300mm，再与振动锤瓜代振打、振拔.c、起重机应随振动锤的启动而逐渐加荷，起吊力一般略小于减振器弹簧的压缩极限.d、供振动锤使用的电源为振动锤自己额定功率的1.2~2.0倍.（3）如钢板桩拔不出，可采取以下措施：a、用振动锤再复打一次，以战胜与土的粘着力及咬口间的铁锈等产生的阻力；b、按与板桩打设顺序相反的次序拔桩；c、板桩承受土压一侧的土较密实，在其邻近并列打入另一根板桩，可使原来的板桩顺利拔出；d、在板桩两侧开槽，放入鹏润土浆液，拔桩时可削减阻力.（4）钢板桩施工中罕有的问题及处理办法：a、倾斜.产生这种问题的原因是被打桩与邻桩锁口间阻力较大，而打桩行进偏向的贯入阻力小；处理办法有：施工进程中用仪器随时检讨、掌握、改正；产生倾斜时用钢丝绳拉住桩身，边拉边打，逐步改正；对先打的板桩适度预留误差.b、扭转.产生该问题的原因：锁口是铰式衔接；处理办法有：在打桩行进偏向用卡板锁住板桩的前锁口；在钢板桩之间的双方闲暇内，设滑轮支架，制止板桩下沉中的转动；在两块板桩锁口搭扣处的双方，用垫铁和木榫填实.c、共连.产生的原因：钢板桩倾斜弯曲，使槽口阻力增加；处理办法有：产生板桩倾斜实时改正；把相邻已打好的桩用角铁电焊暂时固定.九、钢板桩土孔处理对拔桩后留下的桩孔，必须实时回填处理.回填的办法采取填入法，填入法所用资料为石屑或中粗砂.。

目录一、工程概况 (2)二、工作内容 (3)三、监理工作依据 (4)四、监理工作控制要点 (4)五、监理工作工程质量控制方法和措施 (4)六、监理旁站点 (8)七、监理检查记录表 (8)八、安全监理 (9)九、关于进度、投资、合同等管理 (10)拉森钢板桩监理细则一、工程概况：1、工程名称：横扇综合楼2、工程地址：吴江区横扇镇渔湾大道北侧，横扇大道西侧3、建筑面积：总建筑面积16613.50平方米4、建设单位：苏州市吴江区松陵农村经济投资发展有限公司5、设计单位：苏州筑源规划建筑设计有限公司6、施工单位：吴江市梅堰建筑工程有限公司7、监理单位：苏州易中建设咨询监理有限公司A、建筑特征：拟建工程用地面积7121 m2，建筑面积约16831m2,本次拟建共计1个单体，南侧为2F农贸市场,北侧为11F酒店。

本次拟建建筑物只在酒店下部含地下一层地下室，地下室埋深约为±0.00下4.50m，本基坑开挖深度约为4.50m。

1、场地地形地貌：拟建场地位于苏州市吴江区横扇镇渔湾大道北侧，横扇大道西侧。

现场地为空地，地势总体平坦，局部稍有起伏，场地内无明河及明塘分布。

2、场地土层分布：3工程水文地质条件本场地地下水主要为孔隙潜水、承压水:孔隙潜水主要赋存于第①层素填土中，受大气降水及地表径流补给，通过自然蒸发和侧向径流排泄。

勘察期间测得孔隙潜水初见水位和稳定水位见表2.3.2.1和表2.3.2.2：承压水主要赋存于第⑦粉土、⑩粉砂层中，本次勘察在J1、J2号孔中测得⑦层承压水初见水位标高约-20.0m，稳定水位标高0.00～0.50m二、工作内容：本工程监理的主要内容是：用科学、系统的监理手段，根据设计图纸、施工合同、国家现行规范和法规，对该工程项目进行全过程、全方位的旁站监督；做好组织协调工作；根据监理合同的约定时限和甲方预定的合理的监理目标，全面维护甲方的合法权益，为甲方提供技术、经济、法律方面的咨询意见。

精心整理A.0.4工程监理实施细则一、质量标准：(一)依据标准：应符合国家标准GBJ202-83《地基与基础工程施工及验收规范》(二)基本要求：打桩前进行系统的轴线复合，板桩轴线偏差应控制在20mm以内。

插桩时垂直偏差不得超过0.5%桩尖位于软土时，以桩尖达到设计标高为符合要求，桩顶允许偏差应控制在-50～+100mm范围。

板桩打入后，允许位置偏移100mm垂直度应控制在1%以内。

钢筋砼板桩这间缝隙，用于防渗时不得大于20mm，用于挡土时不得大于25mm。

(三)允许偏差项目：1、钢板桩允许偏差值：高度允许偏差±3MM宽度绝对偏差+10MM ～-5MM弯曲挠度用2M长锁口样板能顺利通过全长，挠度小于１%桩端平面应平整，倾斜小于3MM。

23厚度123412、桩在反复长时间打击中，受拉、压应力，如拉应力过大，混凝土发生破碎，桩身即断裂。

3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂。

桩顶碎裂原因分析：1、桩顶强度不够2、桩身外形质量不符合规范要求3、施工机具选择或使用不当，尤其要分析桩锤重量及击打次数4、桩顶与桩帽接触面不平5、沉桩时桩顶未加缓冲垫或缓冲垫损坏后，未及时更换。

沉桩达不到设计要求原因分析：1、勘探资料不全或没有准确反映现场工程地质情况2、桩锤选择太大或太小，使桩沉不到设计要求控制标高3、桩顶打碎或桩身打断至使桩不能继续打入桩身倾斜原因分析：1、打桩机械本身调节能力差，不场随场地波动而调节。

2、稳桩时不垂直，桩帽，桩锤及桩不在同一直线上。

四、预检项目：七、旁站检查：八、试验项目：??际宽度画出各组钢板桩的位置，使宽度误差分散，并在插桩时，据此调整钢板桩的平面位置，使误差不大于±15mm，当仍有困难时，将合龙口两边各几组钢板桩不插到河床，在悬挂状态下进行调整。

在无法顺利合拢时，则根据合拢口的实际尺寸制造异形钢板桩合拢如图。

但要控制异形钢板桩上下宽度之差不超过桩长的2%。

工程监理实施细则〔〕内容提要：专业工程特点监理工作流程监理工作要点监理工作方法及措施工程监理机构〔章〕：专业监理工程师：总监理工程师(签字、执业印章)：日期：X省住宅和城乡建设厅监制2.8 钢板桩施工质量监理细则一、质量标准：(一)依据标准：应符合国家标准GBJ202-83《地基与根底工程施工及验收标准》(二)根本要求：打桩前进行系统的轴线复合，板桩轴线偏差应操纵在20mm以内。

插桩时垂直偏差不得超过0.5%桩尖位于软土时，以桩尖到达设计标高为符合要求，桩顶同意偏差应操纵在-50～+100mm范围。

板桩打入后，同意位置偏移100mm垂直度应操纵在1%以内。

钢筋砼板桩这间缝隙，用于防渗时不得大于20mm，用于挡土时不得大于25mm。

(三)同意偏差工程：1、钢板桩同意偏差值：高度同意偏差±3MM宽度绝对偏差+10MM ～-5MM弯曲挠度用2M长锁口样板能顺利通过全长，挠度小于１%桩端平面应平坦，倾斜小于3MM。

2、钢筋砼板桩同意偏差值：横截面相对两边之差5MM凸榫和凹榫±3MM爱护层厚度±5MM桩尖对桩轴线位移10MM桩身弯曲矢高≤0.1%桩长且≤10MM3、木板桩同意偏差值：厚度-10MM凸榫和凹榫±2MM桩身弯曲矢高0.3%桩长二、风险分析：板桩做为支护，档土结构与地下连续墙，搅拌桩相比，刚度较小。

设计，施工中不严肃对待，将发生基坑〔槽〕失稳，渗水漏浆泥，引起周围地基土沉降，对周围建筑物，管线造成破坏。

施工中经常发生的事故为:1、桩身断裂2、桩顶碎裂3、沉桩达不到设计要求4、桩身倾斜。

桩身断裂原因分析：1、桩身在施工过程中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。

2、桩在反复长时间打击中，受拉、压应力，如拉应力过大，混凝土发生破碎，桩身即断裂。

3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂。

桩顶碎裂原因分析：1、桩顶强度不够2、桩身外形质量不符合标准要求3、施工机具选择或使用不当，尤其要分析桩锤重量及击打次数4、桩顶与桩帽接触面不平5、沉桩时桩顶未加缓冲垫或缓冲垫损坏后，未及时更换。
