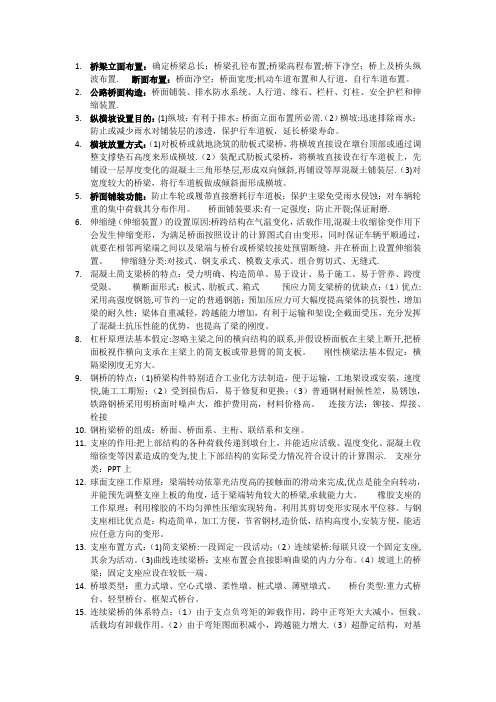

1.桥梁立面布置：确定桥梁总长；桥梁孔径布置;桥梁高程布置;桥下净空；桥上及桥头纵波布置. 断面布置：桥面净空；桥面宽度;机动车道布置和人行道，自行车道布置。
2.公路桥面构造：桥面铺装、排水防水系统、人行道、缘石、栏杆、灯柱、安全护栏和伸缩装置.3.纵横坡设置目的：(1)纵坡：有利于排水；桥面立面布置所必需.（2）横坡:迅速排除雨水；防止或减少雨水对铺装层的渗透，保护行车道板，延长桥梁寿命。
4.横坡放置方式：（1)对板桥或就地浇筑的肋板式梁桥，将横坡直接设在墩台顶部或通过调整支撑垫石高度来形成横坡.（2）装配式肋板式梁桥，将横坡直接设在行车道板上，先铺设一层厚度变化的混凝土三角形垫层,形成双向倾斜,再铺设等厚混凝土铺装层.（3)对宽度较大的桥梁，将行车道板做成倾斜面形成横坡。
5.桥面铺装功能：防止车轮或履带直接磨耗行车道板；保护主梁免受雨水侵蚀；对车辆轮重的集中荷载其分布作用。
桥面铺装要求:有一定强度；防止开裂;保证耐磨.6.伸缩缝（伸缩装置）的设置原因:桥跨结构在气温变化，活载作用,混凝土收缩徐变作用下会发生伸缩变形，为满足桥面按照设计的计算图式自由变形，同时保证车辆平顺通过，就要在相邻两梁端之间以及梁端与桥台或桥梁铰接处预留断缝，并在桥面上设置伸缩装置。
伸缩缝分类:对接式、钢支承式、模数支承式、组合剪切式、无缝式.7.混凝土简支梁桥的特点：受力明确、构造简单、易于设计、易于施工、易于管养、跨度受限。
横断面形式：板式、肋板式、箱式预应力简支梁桥的优缺点：（1）优点:采用高强度钢筋,可节约一定的普通钢筋；预加压应力可大幅度提高梁体的抗裂性，增加梁的耐久性；梁体自重减轻，跨越能力增加，有利于运输和架设;全截面受压，充分发挥了混凝土抗压性能的优势，也提高了梁的刚度。
8.杠杆原理法基本假定:忽略主梁之间的横向结构的联系,并假设桥面板在主梁上断开,把桥面板视作横向支承在主梁上的简支板或带悬臂的简支板。
刚性横梁法基本假定：横隔梁刚度无穷大。
曲线上桥梁的布置方法1 布置原则曲线上的桥梁采用直线或折线布置法，其主要思想是将桥面结构( 防撞墙、防护栏、行车道等 )现浇成相应曲线线形，适当增加上部梁板的宽度，使之在桥宽范围内将曲线的桥面结构“包住”。
同时要考虑设计施工的简便以及桥梁的适用性、经济性和美观性的要求。
因一般加宽值不大，所以通常采用加宽上部梁板的翼缘的方式来加宽桥面。
2 直线布置直线布置法是指适当增加上部结构宽度，将全桥按直线桥修建的方法(见图 1 图中左右幅各孔桥面正宽相同)。
一般全桥以桥中心桩号处平曲线的切线方向为轴线(如桥梁的斜交角度较大，轴线的方向可以调整)，墩台平行布置。
其特点是全桥各孔的上部梁板、下部盖梁等主体部分完全相同。
确定了桥轴线后，全桥的设计与施工基本与直线桥相同，十分方便。
采用此种设计方法，在设计中需解决的主要问题是上部梁板的加宽值的确定、桥轴线的确定、桥面构造与上部梁板边缘距离、各部位标高的计算。
而且，由于墩台平行布置，而路中心线为曲线，在桥台处桥梁轴线与路中心线有一定的偏角，还应考虑耳墙与路肩的衔接、桥头搭板的宽度及相对于桥台的位置等问题。
还应注意的是，对于双幅桥来说，曲线内侧桥所需的加宽值大于曲线外侧的加宽值，为便于设计和施工，通常左右幅桥采用相同的加宽值。
并将曲线外侧桥向曲线内侧移动，使桥宽的多余部分移至中央分隔带不易被人所见处，以避免在曲线外侧锐角处产生一个较大的外露部分，影响桥梁的美观。
3 折线布置折线布置法是指将上部梁板按各墩台间的弦线方向布置，每孔上部结构相对于上一孔偏转一定角度，全桥上部结构呈折线形。
折线布置法的上部梁板是在一孔的范围内加宽，所以其加宽值比在全桥范围内加宽的直线布置法小。
由于折线布置方式较好的适应了曲线的变化，其适用范围也较广泛，可应用于桥长较长、曲线半径较小、斜度较大等直线布置法不适合的情况。
折线布置法可分为两种：墩台平行法和墩台径向法。
3．1 墩台平行法顾名思义，此方法中各墩台平行布置(见图 2 ，图中左右幄各孔桥面正宽相同)。
曲线桥梁支座布置原则曲线桥梁的支座布置是非常重要的，它直接影响到桥梁的结构安全、使用性能以及美观度等方面。
下面将介绍曲线桥梁支座布置的一些原则。
支座应根据桥梁的结构形式和受力特点来确定。
不同类型的曲线桥梁，如弓桥、斜拉桥、悬索桥等，在受力方式和结构形式上存在差异，因此其支座布置也有所不同。
例如，对于弓桥而言，支座应该布置在桥梁的两端，有利于将桥梁的自重引导到支座上，保证桥梁的稳定性；而对于斜拉桥和悬索桥而言，支座应布置在桥塔或桥塔基上，以承担斜拉索或悬索的受力。
支座布置应考虑桥梁的几何特征。
曲线桥梁的支座布置应遵循桥梁曲线形状的变化规律，使得支座位置与桥梁的曲线能够相吻合，同时保证支座能够合理承载桥梁的受力。
一般情况下，支座可布置在曲线的拐角处或曲线的两侧边缘，以较好地适应桥梁的几何形状。
支座的布置还应考虑桥梁的使用性能。
曲线桥梁作为交通工程的重要组成部分，其使用性能对交通流畅和行车安全具有直接影响。
因此，支座布置应考虑交通流量、车辆类型及行车速度等因素，在保证结构安全的前提下，合理确定支座位置，以保证桥梁的使用性能。
另外，支座布置还应考虑桥梁的美观度。
曲线桥梁作为城市的标志性建筑，其美观度对城市形象具有重要意义。
因此，在支座布置时需要充分考虑桥梁结构与周围环境的融合，使得支座能够尽可能地融入桥梁结构中，不影响桥梁的美观度。
支座布置还需要考虑施工和维护的方便性。
曲线桥梁的支座布置应避免布置在施工和维护通道的位置，以免影响工程施工和日常维护。
同时，支座应设计为易于检修和更换的结构，方便日后的维护工作。
综上所述，曲线桥梁的支座布置原则包括根据桥梁结构形式和受力特点确定支座类型，根据桥梁的几何特征选择合适的支座位置，考虑桥梁的使用性能和美观度，以及方便施工和维护等。
只有合理布置支座，才能保证曲线桥梁的结构安全、使用性能和美观度。
桥梁工程概论分章节知识点第一章绪论4、桥梁：供汽车、火车、行人等跨越障碍（河流、山谷或其它线路）的工程建筑物。
5、简支梁桥的基本组成：–上部结构（桥梁位于支座以上的部分），包括桥跨结构（桥梁中直接承受桥上交通荷载的、架空的主体结构部分）桥面构造（为保证桥跨结构能正常使用而需要建造的桥上各种附属结构或设施）–下部结构（是支承上部结构、向下传递荷载的结构物），也叫支承结构，包括桥墩与桥台（支承于传力，与路堤衔接、防止路堤滑塌）墩台基础（承受由上至下的全部荷载，并将其传给地基）–支座（位于桥跨结构与墩台之间，以连接桥跨结构与墩台，提供荷载传递路径，适应结构变位要求）五大部件：桥垮、桥墩、桥台、基础、支座五小部件：桥面铺装、排水防水系统、栏杆护栏、伸缩缝、灯光照明承重结构：架空的主体结构+支承结构。
承重结构的任何一部分破坏，结构就破坏；而结构附属部分的破坏，则不会导致结构的彻底破坏。
6、正桥：跨越主要障碍物的结构部分，跨度大，基础深引桥：连接正桥和路的桥梁区段，跨度小，基础浅跨度或跨径－表征桥梁技术水平的重要指标，两相邻墩中线之间水平距离（公路桥）–主跨－多跨中的最大跨度–标准跨径（铁路、公路）－桥梁养护维修和战备需要–计算跨径－相邻两支座间的距离，用于设计。
是铁路桥的标准跨径净跨径：对梁式桥，设计洪水位上线上相邻两桥墩（或桥台）间的水平间距L0,称为桥梁的净跨径。
桥长－两桥台侧墙或八字墙尾端之间的距离桥下净空高度－设计洪水位或设计通航水位对桥跨结构最下缘的高差。
应大于通航及排洪要求桥梁建筑高度-桥面至桥跨结构最下缘的垂直高度。
容许建筑高度：公路或铁路桥梁线路设计中所确定的桥面高程与通航及排洪要求所规定的净空高度之差。
建筑高度不得大于容许高度。
7、桥梁的主要分类按工程规模：特大桥、大桥、中桥、小桥按用途：铁路桥、公路桥、公铁两用桥、人行桥、城市桥、管线桥、农桥按材料：钢桥、钢筋混凝土桥、预应力混凝土桥、结合梁桥、圬工桥、木桥按结构体系：梁桥、拱桥、组合体系按桥面位置：上承式桥、中承式桥、下承式桥按跨越对象：跨河桥、跨谷桥、跨线桥、立交桥、地道桥、旱桥、跨海桥按平面形状：直桥、斜桥、弯桥其他：便桥、开启桥、高架桥、浮桥、运河桥、栈桥8、不同结构体系及受力特点梁桥梁为承重结构，主要以其抗弯能力来承受荷载；在竖向荷载作用下，其支承反力也是竖直的；简支的梁部结构只受弯受剪，不承受轴向力? 增加中间支承，可减少跨中弯矩，更合理地分配内力，加大跨越能力梁式体系分实腹式和空腹式，前者的梁截面为T形、工字形和箱形等，后者指桁架结构；梁的高度可等高或变高拱桥结构特征：主要承重结构具有曲线外形受力特点：在竖向荷载作用下，拱主要承受轴向压力，但也受弯受剪。
第一章测试1.桥梁的建筑高度是指（）A:桥面与墩底之间的高差B:桥面与地面线之间的高差C:桥面与基础底面之间的高差D:桥面与桥跨结构最低边缘的高差答案:D2.水的浮力和基础变位影响力属于（）A:可变作用B:偶然作用C:永久作用D:可变作用和永久作用答案:C3.梁式桥的两个相邻桥墩中线之间的水平距离，或桥墩中线到桥台台背前缘之间的水平距离，称为（）A:总跨径B:计算跨径C:标准跨径D:净跨径答案:C4.按设计洪水位频率计算所得的高水位称之为（）A:标准水位B:枯水位C:设计洪水位D:标准水位答案:C5.桥梁的基本组成包括上部结构、下部结构以及（）A:锥坡B:基础C:桥跨结构D:地基答案:B6.以下哪个选项不是桥梁工程的设计基本原则？（）A:技术先进、安全可靠B:适用耐久、经济合理C:不可持续发展。
D:美观、环境保护答案:C7.按照桥梁设计作用分类，可分为以下哪几种？（）A:结构自重、车辆作用、偶然作用B:永久作用、基本可变作用、其他可变作用C:恒载、可变作用、地震力D:永久作用、可变作用、偶然作用答案:D8.桥梁总长是指（）A:各孔净跨径的总和B:桥梁结构两支点间的距离C:桥梁两个桥台侧墙尾端的距离D:桥梁两桥台台背前缘间的距离答案:D9.我国桥梁设计程序可分为前期工作及设计阶段，设计阶段按“三阶段设计”进行，即（）A:上部结构设计、下部结构设计及基础设计B:初步设计、技术设计与施工设计C:桥型设计、截面设计和施工设计D:初步设计、立面设计与和截面设计答案:B10.桥梁按受力体系划分可分为（）A:公路桥、铁路桥、人行桥和农用桥B:简支梁桥、悬臂梁桥、连续梁桥和连续刚构桥C:木桥、钢桥、圬工桥、钢筋混凝土桥和预应力混凝土桥D:梁桥、拱桥、刚构桥、缆索承重桥以及组合体系桥答案:D第二章测试1.主梁中配置预应力束筋、纵向非预应力主筋、斜筋以及作各种验算时,需要作出主梁的( ) 。
（）A:弯矩图B:剪力图C:影响线图D:内力包络图答案:D2.有一座由多片截面T形梁组成的桥跨结构,其横截面布置也对称于中轴,则（）A:m值可以大于1或小于1B:m值只能小于1C:每片梁的荷载横向分布系数m值一定是不同的D:m值只能大于1答案:B3.桥梁设计和施工中,要进行强度、刚度和稳定性验算,这刚度是指（）A:应变B:挠度(变形)C:应力D:预拱度答案:B4.跨径大而墩的高度小的连续刚构桥常采用（）A:对主梁嵌固作用大的桥墩B:水平抗推刚度较大的桥墩C:水平抗推刚度较小的桥墩D:实体重力式墩答案:C5.连续板桥在支点处产生负弯矩,对跨中弯矩起到卸载作用,故可以比简支梁桥的跨径做得大一些或其厚度比同跨径的简支梁做得薄一些。
曲线上先简支后连续桥梁的处理方法
在设计桥梁时，如果需要跨越一条曲线上的河流、道路或铁路等障碍物，一种常见的做法是先使用简支桥梁，然后再使用连续桥梁。
下面是一种可能的处理方法：
1. 简支桥梁：在曲线的起点和终点位置，设计和建造简支桥梁。
简支桥梁是指桥梁两端分别支承在墩子上，桥面能够自由伸缩的桥梁结构。
可以使用简单的梁式桥或者拱桥等简支结构。
2. 连续桥梁：在曲线的中央部分，设计和建造连续桥梁。
连续桥梁是指梁或板梁等主要承重构件的端部分别固定在墩子上，形成连续结构的桥梁。
这样的设计可以更好地适应曲线的变化，并提供更平稳的行车和行人通行条件。
3. 连接简支桥和连续桥：在简支桥梁和连续桥梁之间，需要进行合理的连接设计。
可以考虑在简支桥梁的两端设置特殊的伸缩节或伸缩梁，使其能够相对于连续桥梁进行微小的伸缩调节，以适应两者之间的相对运动。
4. 考虑曲线的变化：在设计连续桥梁时，需要考虑曲线的变化对桥梁结构的影响。
可以采用曲线超高或斜交等设计方案，以保证连续桥梁结构的稳定性和安全性。
需要注意的是，以上的处理方法是一种常用的做法，具体的桥梁设计需要根据实际情况进行。
在实际应用中，应根据桥梁所在位置、预算和工期等因素，综合考虑并选择适合的桥梁结构方案。
