楼道声光控开关原理

CD4011声光控延时开关原理与制作CD4011声光控延时开关原理与制作用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点，适合广大电子爱好者自制。

一、电路的工作原理电路中的主要元器件是使用了数字集成电路cd4011，其内部含有4个独立的与非门vd 1～vd4，使电路结构简单，工作可靠性高。

顾名思义，声光控延时开关就是用声音来控制开关的“开启"，若干分钟后延时开关“自动关闭"。

因此，整个电路的功能就是将声音信号处理后，变为电子开关的开动作。

明确了电路的信号流程方向后，即可依据主要元器件将电路划分为若干个单元，由此可画出图2所示的方框图。

声音信号(脚步声、掌声等)由驻极体话筒bm接收并转换成电信号，经c1耦合到vt的基极进行电压放大，放大的信号送到与非门(vd1)的2脚，r4、r7是vt偏置电阻，c2是电源滤波电容。

为了使声光控开关在白天开关断开，即灯不亮，由光敏电阻rg等元件组成光控电路，r5和rg组成串联分压电路，夜晚环境无光时，光敏电阻的阻值很大，rg两端的电压高，即为高电平间t=2πr8c3，改变r8或c3的值，可改变延时时间，满足不同目的。

vd3和vd4构成两级整形电路，将方波信号进行整形。

当c3充电到一定电平时，信号经与非门vd3、vd4后输出为高电平，使单向可控硅导通，电子开关闭合;c3充满电后只向r8放电，当放电到一定电平时，经与非门vd3、vd4输出为低电平，使单向可控硅截止，电子开关断开，完成一次完整的电子开关由开到关的过程。

二极管vd1～vd4将交流220v进行桥式整流，变成脉动直流电，又经r1降压，c2滤波后即为电路的直流电源，为bm、vt、ic等供电。

楼道声光双控灯原理研究与设计一、研究背景随着科技的快速发展，声光控制技术在照明领域得到了广泛的应用。

在楼道照明中，传统的开关控制方式存在一些问题，如需手动操作，使用不便，容易被遗忘等。

声光双控灯技术的应用，能够解决这些问题，并提高照明的智能化和便利性。

二、声光双控灯原理研究声光双控灯是一种通过声音和光线来控制的照明装置。

它通过声波感应和光敏感应两种方式来实现开关的控制，并根据不同的环境自动调节亮度。

1.声波感应原理声波感应是通过麦克风等声音传感器感知声音信号，然后经过信号处理电路将声音信号转化为电信号。

当麦克风感应到声音时，电路会将信号传递给控制装置。

控制装置根据设定的条件，比如声音的强度、频率等，判断是否需要打开或关闭照明。

这样，当有人进入楼道并发出声音时，声光双控灯可以自动感应到并打开灯光。

2.光敏感应原理光敏感应是通过光敏元件感应周围环境的亮度。

当环境亮度低于一定的阈值时，光敏元件感应到的信号会触发电路，使照明装置打开。

当环境亮度高于一定的阈值时，光敏元件感应的信号会触发电路，使照明装置关闭。

这样，无论是白天还是晚上，光敏元件都能够感应到环境的亮度，并自动调节照明的亮度。

三、声光双控灯设计1.电路设计声光双控灯的电路主要由声音传感器、光敏传感器、信号处理电路和控制装置组成。

声音传感器和光敏传感器感应到的信号被传递给信号处理电路进行处理，并将处理后的信号传递给控制装置。

控制装置根据处理后的信号判断是否需要打开或关闭照明，并控制相应的开关进行操作。

2.控制策略设计在声光双控灯中，需要根据不同的环境和需求制定相应的控制策略。

比如，在白天和阳光充足的情况下，光敏元件会感应到较高的亮度，此时可以设定一个阈值，当光敏元件感应到的信号高于阈值时，控制装置关闭灯光。

而在夜晚或暗处，光敏元件感应到的信号低于阈值，可以让控制装置打开灯光来提供照明。

3.亮度调节设计光敏感应的声光双控灯还可以根据环境的亮度自动调节照明的亮度。

声控开关电路图及工作原理
随着信息科技的发展，在很多公共场所，都用声光控延时开关代替一些楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道的灯才会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，由此达到节能的目的。

因它使用方便，设计灵活，性能可靠广泛应用于各公共场所。

声控灯就是运用声音来控制灯的开关的。

原理分析：声控开关内有一麦克风、光敏电阻、三极管、电容器等电子元件，白天的时候，由于光敏电阻的阻值较小。

就会屏蔽掉麦克风的信号输入。

这样即使有很大的声音。

但是因为光敏电阻的下拉导致信号无法继续传送，所以白天的时候不亮。

夜晚的时候，光敏电阻阻值变大。

此时如果有较大的声音的话。

声音会通过麦克风转化为电信号。

然后后级的放大电路将此小信号放大。

最后推动晶闸管导通，此时灯泡就会点亮。

在晶闸管驱动电路中有一个阻容放电电路。

这个电路就是延时电路。

电容值的大小和电阻值的大小都会影响到延时量的变化。

当电容器中的电荷放尽的时候，晶闸管就会在交流过零后自动关闭，此时灯泡就会熄灭了。

通过这次电路分析，对声控开关的原理有了进一步的认识，声控开关室日常生活中常见的东西，但很少注意它是如何工作的，当然未来生活中声光控电路肯定不仅应用于灯开关，还可以应用很多的自动开关电路，甚至还可以做成简易的报警电路；这值得进一步探究。

楼道声控灯原理楼道声控灯是一种能够根据声音的变化来控制灯光亮灭的装置。

它通过感应声音信号，并将信号传递给相关的电路，通过电路内部的处理，使灯光相应地进行开关。

楼道声控灯的原理主要包括声音感应、信号放大、信号处理和灯光控制等几个方面。

首先，声音感应是楼道声控灯的基础。

当有声音发生时，声音会以机械振动的形式传播，通过声音传感器可以将声波转化为电信号。

声音传感器通常使用麦克风或压电传感器等技术，将声音振动转化为电信号的形式。

其次，通过信号放大将传感器接收到的微弱信号放大。

放大器通常使用运放电路来对电信号进行放大。

信号放大后，电信号的振幅变大，能够更好地被电路检测和处理。

然后，经过信号处理将放大后的电信号进行处理。

在信号处理阶段，主要有滤波和放大控制两个过程。

滤波的目的是去除杂音和干扰，使得电信号更加稳定和准确。

放大控制的目的是根据信号的幅度来控制灯光的亮度。

放大控制通过比较电信号的幅度和阈值来判断灯光的开启和关闭。

最后，根据灯光控制逻辑，通过信号处理后的结果来控制灯光的开关。

利用放大控制得到的结果，当电信号的幅度超过阈值时，控制电路会输出高电平信号给灯光的开关机构，灯光就会亮起；当电信号的幅度低于阈值时，控制电路会输出低电平信号给灯光的开关机构，灯光就会关闭。

总结起来，楼道声控灯的原理是通过声音感应器接收声音信号，并经过信号放大和处理，最终控制灯光亮灭的装置。

它利用了声音的机械振动和电信号转化的特性，通过电路的放大、处理和控制，实现了灯光的智能开关。

这种声控灯不仅可以提供便利和节能的功能，还能够在一定程度上实现智能化的管理，满足人们对于科技进步的需求。

声光控灯电路原理图解声光控灯电路在楼梯间或走廊等地方很常用，其原理就是利用声音传感器和光敏传感器（光敏电阻、光敏二极管等）对灯进行组合控制。

当夜晚（光线较暗）时，声控起作用，当有声音时，灯会亮，持续一段时间自动熄灭；当白天（光线较强）时，声控不起作用，无论是否有声音，灯都不会点亮。

从上图可以看出，整个电路图包括灯的主回路电路和控制电路，主回路电路由整流桥D1~D4、晶闸管KD、灯泡EL组成，晶闸管KD 晶闸管KD属于电子开关，当KD截止时，灯泡不亮，因为主回路没有电流。

虽然控制电路也有电流，但是控制电路的电流非常小，不足以点亮灯泡，给控制电路供电的上端串联R1=100K的电阻，其电流小于220V/100K=2.2mA，远远达不到点亮40W左右灯泡所需的电流。

控制电路分析：（1）从原理图可以看出光敏传感器采用光敏二极管D6，光敏二极管的特性：当光线较暗时，光敏二极管的反向电流非常小（一般小于0.1微安），相当于截止状态；当光线较强时，光敏二极管的反向电流明显变大，而且光线越强，反向电流越大！也叫光导电特性。

（2）从光敏二极管D6处分析，当光线较强时，光敏二极管的反向电流较大，NPN三极管Q2导通，三极管Q3的基极直接被拉地，Q3一直处于截止状态，三极管Q4基极有470K上拉电阻而形成基极电流，所以Q4导通，此时晶闸管KD的控制端为低电平，所以晶闸管KD截止，没有主回路，因此灯泡不亮。

（3）当光线较强时，Q3的基极被拉地，Q3截止，无论声音传感器有什么样的信号都无法通过Q3传输，也就是说光线较强（白天）时，声音无法控制灯泡点亮！（4）当光线较暗时，光敏二极管反向截止，Q2截止，无声音信号时，Q1导通，Q3截止，Q4导通，此时晶闸管KD的控制端为低电平，所以晶闸管KD截止，没有主回路，因此灯泡不亮。

（5）当有声音信号时，声波从传感器MIC传入，经过电容C2进行耦合，声音信号负半周时，电容C2左侧被拉低，电容C2充电，形成电流，导致Q1基极电压较低而使Q1截止，从而Q3导通，电容C3左侧被拉低，电容充电，形成电流，从而Q4截止，此时晶闸管KD的控制端为高电平，所以晶闸管KD导通，形成主回路，灯泡点亮。

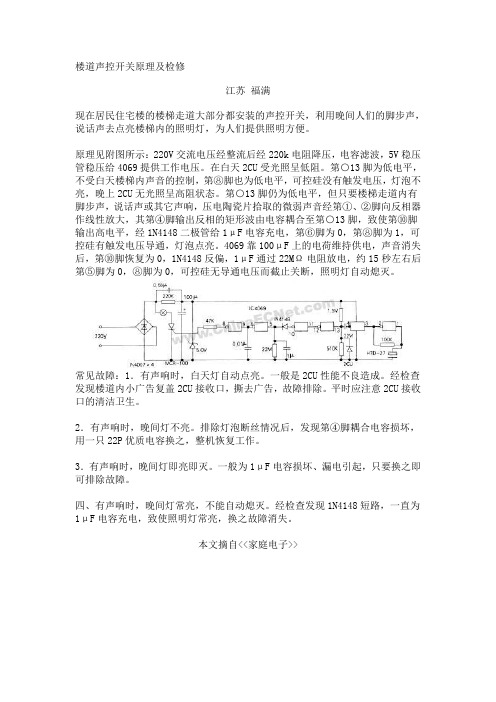

楼道声控开关原理及检修江苏福满现在居民住宅楼的楼梯走道大部分都安装的声控开关，利用晚间人们的脚步声，说话声去点亮楼梯内的照明灯，为人们提供照明方便。

原理见附图所示：220V交流电压经整流后经220k电阻降压，电容滤波，5V稳压管稳压给4069提供工作电压。

在白天2CU受光照呈低阻。

第○13脚为低电平，不受白天楼梯内声音的控制，第⑧脚也为低电平，可控硅没有触发电压，灯泡不亮，晚上2CU无光照呈高阻状态。

第○13脚仍为低电平，但只要楼梯走道内有脚步声，说话声或其它声响，压电陶瓷片拾取的微弱声音经第①、②脚向反相器作线性放大，其第④脚输出反相的矩形波由电容耦合至第○13脚，致使第⑩脚输出高电平，经1N4148二极管给1μF电容充电，第⑥脚为0，第⑧脚为1，可控硅有触发电压导通，灯泡点亮。

4069靠100μF上的电荷维持供电，声音消失后，第⑩脚恢复为0，1N4148反偏，1μF通过22MΩ电阻放电，约15秒左右后第⑤脚为0，⑧脚为0，可控硅无导通电压而截止关断，照明灯自动熄灭。

常见故障：1．有声响时，白天灯自动点亮。

一般是2CU性能不良造成。

经检查发现楼道内小广告复盖2CU接收口，撕去广告，故障排除。

平时应注意2CU接收口的清洁卫生。

2．有声响时，晚间灯不亮。

排除灯泡断丝情况后，发现第④脚耦合电容损坏，用一只22P优质电容换之，整机恢复工作。

3．有声响时，晚间灯即亮即灭。

一般为1μF电容损坏、漏电引起，只要换之即可排除故障。

四、有声响时，晚间灯常亮，不能自动熄灭。

经检查发现1N4148短路，一直为1μF电容充电，致使照明灯常亮，换之故障消失。

本文摘自<<家庭电子>>。

简单楼道声控灯电路原理
嘿，朋友们！今天咱就来讲讲简单楼道声控灯电路原理，这可太有意思啦！
你想啊，每次你晚上走在楼道里，“啪”的一下，灯就亮了，是不是感觉特别神奇？就像有个小精灵在默默为你服务呢！好比你在黑暗中摸索，突然有了一束光为你照亮前路，那是多么让人安心的事儿啊！
其实声控灯电路原理说起来也不难理解。

首先呢，有个声音传感器，它就像是一个小耳朵，时刻在听着周围的动静。

比如说，你大声地咳嗽一声，这个小耳朵就听到了，并把声音信号转化成电信号。

然后呢，这电信号会传给一个控制电路，这个控制电路就像是一个聪明的大脑，它能判断这个信号是不是达到了开灯的标准。

如果达到了，它就会下达指令，“啪”，灯就亮啦！比如说，你轻轻走过去，声音很小，它可能就不理你，等你大声一点，它就立马响应啦！
“哎呀，这有啥神奇的呀！”有人可能会这么说。

但你想想看呀，这简单的原理却能给我们的生活带来多大的方便呀！大半夜回家，不用抹黑找开关，多好呀！而且，它还能省电呢，没人的时候它就不亮，多节能呀！
再说说里面的那些零件，那可都是有大用处的。

就像一支球队里的每个球员，都有自己的职责和位置，少了谁都不行呢！这声音传感器就是那个能最先察觉情况的前锋，控制电路就是那个指挥全局的教练，而灯泡呢，自然就是那个给大家带来光明的明星球员啦！
总之，简单楼道声控灯电路原理虽然看起来不复杂，但却有着大大的能量和用处。

它就像是我们生活中的一个小惊喜，默默地为我们服务着。

所以呀，我们可别小看了这些小小的发明和原理，它们真的能让我们的生活变得更美好呢！怎么样，是不是对这个声控灯电路原理更感兴趣啦？。

楼道声光双控灯原理研究与设计楼道声光双控灯是一种可根据声音和光线变化进行自动控制的照明系统。

它主要用于楼梯间、走廊等公共场所，通过感应人们的声音和光线状况，实现对灯光亮度的自动调节，提供更加舒适的照明环境。

下面将对楼道声光双控灯的原理进行研究与设计。

首先，我们需要了解楼道声光双控灯的基本工作原理。

楼道声光双控灯通常由声音传感器、光线传感器、控制电路和照明设备组成。

当有人走过楼道时，声音传感器能够感应到人们的声音，而光线传感器则能感应到环境的光线状况。

通过控制电路对声音和光线进行分析和处理，最终决定是否需要调节灯光亮度。

接下来，我们需要对声音和光线传感器进行研究。

声音传感器是一种能够将声音转换为电信号的装置。

常用的声音传感器有电容式、电阻式和电感式等。

在此设计中，我们可以选择电容式声音传感器，其结构简单，灵敏度较高。

而光线传感器则是一种能够感知光线状况并将其转换为电信号的装置，常用的有光敏电阻和光敏二极管等。

在楼道声光双控灯中，我们可以选择光敏电阻作为光线传感器，它可以根据光线的强弱变化电阻值，并将其转换为电信号。

然后，我们要对控制电路进行设计。

控制电路可分为声音控制和光线控制两部分。

对于声音控制部分，我们可以设置一个阈值，当声音超过该阈值时，控制电路将发出开关信号，使灯光亮起。

当声音持续一段时间，没有再超过阈值时，控制电路将发出关闭信号，使灯光熄灭。

对于光线控制部分，我们可以设置一个合适的亮度范围，当光线低于该范围时，控制电路将发出开关信号，使灯光亮起。

当光线超过该范围时，控制电路将发出关闭信号，使灯光熄灭。

通过声音和光线控制的组合，可以实现对灯光亮度的智能调节。

最后，我们需要对照明设备进行设计。

在楼道声光双控灯中，可以选择LED灯作为照明设备。

LED灯具有低能耗、长寿命和高亮度等优点，适合用于楼道照明。

通过控制电路的信号，可以控制LED灯的亮度，从而实现对楼道照明的自动调节。

综上所述，楼道声光双控灯是一种能够根据声音和光线变化进行自动调节的照明系统。

声光控楼道灯一、 简介二、 技术参数三、 新品介绍工作电压：DC 6V （5号电池四节） 工作电流：静态 9mA 动态：19mA ±10mA尺寸：100mm*65mm*/16mm状态：声光敏传感器及555时基电路运用。

本机采用LM555时基电路，作该控制器大脑，光敏电阻器、声敏话筒担当该机的眼睛和耳朵，白天有较强光线时，被光敏电阻器眼睛识别到后通知LM555时基电路大脑指挥中心，关闭了灯光开关，所以白天有人登上楼道，声音再响它也不会开启照明灯光。

到晚上光暗时，光敏电阻器捕捉到光线变暗的讯息，光敏电阻阻值变化了电信息，传递给555时基电路，由电路指挥中心发出指令，开启发光二极管待机开关，这时有人在楼上走动，控制器得到信息后导通灯泡开关，点亮灯泡，为楼层过道照明。

该机白天光线明亮时会自动关机，夜晚光暗开始工作，既可以节约宝贵电能，又延长灯具使用寿命。

白天做实验时，可把光敏电阻器遮挡住来模拟夜晚环境，这时可以看见D2发光二极管熄灭。

无声时D2发光二极管再次点亮，Z 灯泡熄灭。

光敏电阻是一种硫化镉为主要成分的光敏元件，其内部阻值随光线强弱而改变。

是光敏传感器控制部分常用一种元件。

555电路内部的组成如图1-1-3`所示。

(1)555集成电路的各引脚说明如下： 1脚(GND)：接地端；2脚(亍瓦)：低电平触发端：3脚(VO)：输出端。

输出电流200mA，可直接驱动发光二极管、继电器、扬声 器等．输出电压低于电源电压l3V：4脚(MR)：复位端。

输入负脉冲或其电位低于0.7v而使触发器直接复位置"0"：5脚(VC )：电压控制端。

用于改变上、下触发电平值，不用时经0.01μF 电容接地．以防止干扰引入：6脚(TH )：高电平触发端； 7脚(DIS )：放电端；8脚(VDD )电源端，可在DC 5～18V 范围内使用。

1、光敏电阻介绍：2、555电路介绍图1-1-3 555 电路内部组成图1-1-4 555单稳态触发器四、 制作工具及材料五、 电原理图镊子、十字螺丝刀、斜口钳、电烙铁、烙铁支架、焊锡丝、松香、多用表。

1. 理解声光控楼道灯的工作原理及组成。

2. 掌握声光控楼道灯电路的搭建方法。

3. 通过实验验证声光控楼道灯在白天和夜间的工作状态。

4. 分析实验过程中可能出现的问题及解决方法。

二、实验原理声光控楼道灯是一种智能照明设备，利用声光传感器检测环境光线和声音，实现自动控制楼道照明。

当环境光线不足且检测到声音时，楼道灯自动点亮；当环境光线充足或无声音时，楼道灯自动熄灭。

实验中主要使用以下元件：1. 声光传感器：用于检测环境光线和声音。

2. 电阻：用于限流和分压。

3. 二极管：用于整流和滤波。

4. 三极管：用于放大和开关控制。

5. 灯泡：用于照明。

三、实验器材1. 声光传感器1个2. 电阻（1kΩ、10kΩ、100kΩ）各1个3. 二极管（1N4007）1个4. 三极管（9013）1个5. 灯泡（12V、5W）1个6. 电源（12V、2A）1个7. 杜邦线若干8. 面包板1块9. 实验用导线若干1. 根据电路图连接声光传感器、电阻、二极管、三极管和灯泡。

2. 将连接好的电路接入电源，观察楼道灯在白天和夜间的工作状态。

3. 调整电阻值，观察楼道灯在白天和夜间的工作状态变化。

4. 检查电路连接是否正确，如有问题，重新连接并调整电阻值。

5. 重复步骤3和4，直至楼道灯在白天和夜间的工作状态满足要求。

五、实验结果与分析1. 实验结果通过实验，我们搭建了声光控楼道灯电路，并成功实现了以下功能：（1）在白天，当环境光线充足时，楼道灯不亮。

（2）在夜间，当环境光线不足且检测到声音时，楼道灯自动点亮。

（3）楼道灯点亮后，延时约10秒自动熄灭。

2. 分析（1）声光传感器：在白天，当环境光线充足时，声光传感器输出高电平，三极管截止，楼道灯不亮。

在夜间，当环境光线不足时，声光传感器输出低电平，三极管导通，楼道灯点亮。

（2）电阻：用于限流和分压，保证电路正常工作。

（3）二极管：用于整流和滤波，将交流电转换为直流电，为电路提供稳定的电源。

声光双控灯工作原理
嘿，朋友们！今天咱就来好好聊聊声光双控灯的工作原理，保准让你一下子就明白！
你想想啊，咱平常走在楼道里，为啥灯会突然就亮了呢？这就是声光双控灯在起作用啦！它就像是一个神奇的小精灵，时刻准备着为你服务。

声光双控灯主要有两个关键部分，一个是声音传感器，另一个就是光传感器。

声音传感器呢，就好比是它的小耳朵，特别灵敏！比如说，你晚上回家，在楼道里轻轻咳嗽一声，“嘿！”这小耳朵立马就听到啦，然后灯就亮起来了！哎哟喂，这多方便呀，不用抹黑找开关。

就像你在黑暗中喊了一声朋友的名字，他立马回应你并出现在你身边一样。

再说说光传感器，这就像是它的小眼睛。

白天的时候，光线很充足，哪怕你在旁边敲锣打鼓，它也不理你，坚决不亮灯，多懂事呀！它知道这时候不需要它工作呀，免得浪费电。

这就好比大白天你还开着灯，那不就浪费资源了嘛。

晚上光线暗了下来，这时候再加上声音的刺激，哇哦，灯就亮啦。

这一
系列的过程，难道不神奇吗？
咱再来举个例子，你晚上回家，楼道里黑漆漆的，你“啪嗒”一声跺脚，灯瞬间亮了起来，照亮你回家的路，是不是感觉特别安心？这可多亏了声光双控灯啊！
我觉得声光双控灯真是个了不起的发明呀！它既节能又方便，让我们的
生活更加舒适和便捷。

而且它还这么聪明，能根据不同的情况做出准确的反应，太赞了！以后咱们的生活肯定会有更多这样智能又实用的东西出现，那得多棒啊！。

声光控楼道灯工作原理1. 什么是声光控楼道灯你有没有想过，楼道里的灯为什么能自己亮起来？就像你走进一个神秘的魔法世界一样，没按开关，灯就乖乖亮了。

这就是声光控楼道灯的魅力所在，听起来高大上，其实就是利用声音和光线来控制的灯。

你一走进楼道，灯就开始工作，简直像个忠实的小跟班，照亮你回家的路。

1.1 声控的工作原理声控灯其实很简单。

它里面有个“小耳朵”，可以听到你说话、打电话，甚至是你轻轻走路的声音。

只要声音达到一定的分贝，这盏灯就会“哟！有人来了！”然后立刻亮起来。

想象一下，在你大晚上走在楼道里，脚步轻轻响起，灯光突然点亮，真的感觉自己像个明星一样，受到了热烈的欢迎。

1.2 光控的工作原理除了声音，楼道灯还会根据光线的变化来工作。

也就是说，当外面变得黑乎乎的，或者阳光渐渐消失时，灯就会像“早起的小鸟”，主动亮起。

这一切都是为了让你不至于在漆黑的楼道里摔个跟头，真是个贴心的小伙伴呢。

2. 声光控楼道灯的优点说到优点，那可真是数不胜数。

首先，它能节省电。

想象一下，如果每次你走过楼道都要手动开关灯，那得浪费多少电啊？有了声光控楼道灯，只要你一出现，灯就会亮，走了它又会自动熄灭，这就像是“随叫随到”的好朋友，真是太省心了！2.1 提升安全性再说说安全性。

尤其是在晚上，走在空荡荡的楼道里，突然黑乎乎的，谁都会有点怕怕的。

声光控楼道灯可以让你在黑暗中感到安心，路途再短也不会觉得孤单。

灯光亮起的时候，仿佛是在对你说：“放心，哥们，路上有我陪着你！”2.2 使用寿命长而且，这种灯的使用寿命也很长。

很多传统的灯泡，几个月就得换，麻烦得很。

而声光控灯一般都是LED灯，耐用又省电，简直像是个“长青树”，一直陪伴着你，直到你都忘了它的存在。

3. 如何选择声光控楼道灯那么，怎么选择一款合适的声光控楼道灯呢？别担心，接下来就给你支几招。

3.1 功率和亮度首先，看看功率和亮度。

一般来说，功率在3到10瓦之间的灯，亮度刚好适合楼道，不会太刺眼，也不会太暗。

声光控开关的工作原理嘿，朋友们！今天咱来唠唠声光控开关的工作原理。

你说这声光控开关啊，就像是一个特别机灵的小卫士。

咱就想象一下，它站在那里，时刻保持着警惕。

有一天，我和朋友小李在一个楼道里，突然天黑了下来。

这时候，我就对小李说：“嘿，你看，等下这个声光控开关就要开始工作啦。

”小李好奇地问：“它咋工作呀？”我笑着说：“别急嘛，等会儿你就知道啦。

”这时候，我故意大声咳嗽了一声，“啪”的一下，灯亮啦！小李惊讶地说：“哇，这么神奇呀！”我得意地解释道：“这声光控开关呀，里面有声音传感器和光传感器呢。

就像它有一双耳朵和一双眼睛。

当周围环境比较暗的时候，它的眼睛就感觉到了，这时候要是有声音，它的耳朵听到啦，就像我们刚才那样，它就会立马让灯亮起来。

”小李恍然大悟：“哦，原来是这样啊！”咱再说说这声音传感器，它就像是一个特别敏感的小耳朵，稍微有点动静它都能捕捉到。

哪怕是你轻轻的脚步声，或者是小声的说话声，它都能察觉到。

而光传感器呢，就像是一个能判断白天黑夜的小裁判，它能准确地知道光线的强弱。

我有次和邻居老张聊天的时候也说到这个。

老张说：“这玩意儿可真方便啊，不用我们去手动开关灯。

”我点头说：“对呀，尤其是在一些公共场所，像楼道啊、走廊啊，能省不少电呢。

”老张笑着说：“可不是嘛，又节能又好用。

”其实啊，声光控开关的工作原理说起来也不复杂，但它给我们的生活带来的便利可不少。

它就像是一个默默工作的小助手，不声不响地为我们服务着。

它不需要我们时刻去关注它，只要环境需要，它就会自动行动起来。

它让我们在黑暗的时候不必摸索着找开关，只要发出一点声音，它就会给我们带来光明。

它让我们的生活更加便捷，更加舒适。

所以啊，朋友们，声光控开关虽然看起来小小的一个，但它的作用可真不小呢！这就是我对声光控开关工作原理的理解啦，你们觉得呢？。

浅谈楼道声控灯工作原理楼道声控灯是一种智能化设备，它能根据楼道中的声音变化自动开关灯光。

其工作原理主要包括声音感应、处理与控制三个步骤。

声音感应是楼道声控灯的核心技术。

它通过内置的麦克风感应器，能够接收到楼道中的声音信号。

当有人经过楼道时，会产生声音波动，经过麦克风感应器转化为电信号。

这些电信号经过放大和滤波等处理，被送入声音处理模块。

声音处理模块是楼道声控灯的控制中枢，它能对声音信号进行分析和处理。

首先，它会判断声音信号的幅度和频率等特征，以排除一些环境噪声的影响。

然后，它会对声音信号的变化进行检测和分析，以确定是否有人经过楼道。

当检测到有人通过时，声音处理模块会发送信号给控制模块，以触发开关灯光的命令。

控制模块是楼道声控灯的执行部分，它根据声音处理模块发送的指令来控制灯光的开关。

当声音处理模块检测到有人通过时，控制模块会启动开关灯光的机制，给灯管供电，使其亮起。

当一定时间内未再次检测到声音信号时，控制模块会判断楼道中已没有人经过，便自动关闭灯光，实现节能的目的。

除了基本的工作原理外，楼道声控灯还可以配备其他功能。

例如，它可以设置延时关闭功能，即在一定时间内未再次检测到声音信号时才关闭灯光，以防止光线突然变暗而引发安全隐患。

此外，它还可以设置灵敏度调节功能，通过调节声音处理模块的敏感度，适应不同环境下的声音变化。

在实际使用中，楼道声控灯具有广泛的应用前景。

首先，它可以提高楼道照明的自动化程度，不仅方便了居民的出行，还减少了人工管理的成本。

其次，它可以有效节约能源，当楼道无人时自动关闭灯光，避免了能源的浪费。

此外，楼道声控灯还可以在一些特殊情况下发挥安全保障的作用，例如可在夜间检测到异常声音时提醒相关人员。

总之，在当前节能环保的大背景下，楼道声控灯作为智能化照明设备的一种，具有广泛的应用前景和发展潜力。

通过合理的设置和使用，能够为人们提供更加舒适、安全、节能的居住环境。

声控开关原理现在很多地方都安装了声控开关。

声控开关顾名思义就是可以利用声音控制的开关。

现在这种声控开关在人们的生活中非常多见，比如楼道内的电灯很多就是采用了声控开关，有声音的时候就会自动点亮，没有声音就会自动灭掉。

那么声控开关原理是怎样的呢？一、简介声光控延时开关是集声学、光学和延时技术为一体组成的自动照明开关，广泛用于楼道、建筑走廊、洗漱室、厕所、厂房、庭院等场所，是现代极理想的新颖绿色照明开关，并延长灯泡使用寿命，还可以做到节约用电。

白天或光线较强时，开关电路为自锁状态，灯不亮，当光线黑暗时或晚上来临时，开关进入预备工作状态，此时，当来人有脚步声、说话声、拍手声等声源时，开关自动打开，灯亮，延时一段时间后自动熄灭，从而实现了“人来灯亮，人去灯熄”，杜绝了长明灯，免去了在黑暗中寻找开关的麻烦，尤其是上下楼道带来不便。

由于声控光控延时开关有居多好处，所以很早就有人开始对此做研究。

随着科学技术的发展，声控光控延时开关的设计得越来越精简与方便，为克服现有技术中节电开关无光控功能及开关均为有触点形式的不足，特别是这种具有声控、光控及延时三功能的节电开关，人们常用的是利用集成芯片来设计。

这次课程设计我们是根据我所学的知识和所拥有的元器件来设计的。

它由稳压电源电路、声光信号的收集电路、控制电路、被控制电路等模块构成，所用的主要芯片是TC4081BP。

整个过程我们通过对电路中各个器件参数的计算，电路的仿真，面包板上电路连接，最终做出实物，并加入电源后得到了我们所预期的结果。

现在声光控延时开关的品种繁多，设计也各有不同，但是我们可以对电路进行改革，加大它的控制因素，做到更加精准的来控制整个电路，比如对延时电路的重新设计，使其对不同年龄段的人所保持的时间不同。

声光控延时开关的利用非常广泛，我们应该在此方面做更深的研究，来大大提高声光控延时开关的价值。

二、声控开关原理声控开关里有一个声音传感器，具体的说就是有一个小弹片来感应声音并通过一个继电器把声音信号转换成电信号，在声音足够大的时候电信号也足够大，这时候的电信号就传到开关的触头上，来使电路接通或者断开声控灯使用声控开关,一般设计成在一段音频有效,只要音量达到设计门限.频率相符就可控制开关的通断.灯泡可以是多样的,只要电压相符,功率在开关可乘承受能力内就可用。

楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动
断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有
人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断
小明设计的电路图是图中的（）
D
试题分析：楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。

白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。

根据设计的要求可知，声控和光控开关是串联的。

在白天，光控开关是断开的，即使声控开关闭合灯泡也不会发光；在晚上时，光控开关是闭合的，声控开关闭合，灯泡就发光。

符合设计要求的电路是选项D。
