STM32实现万年历..

  • 格式：doc
  • 大小：138.50 KB
  • 文档页数：16

STM32学习笔记一竹天笑实现的功能：1、日历功能。

2、数字和模拟时钟功能。

图1（为LCD截屏保存在SD卡中的图像）最终界面如下，但还存在不少漏洞。

1、没有更改时间的设置；2、只有节气显示没有节假日显示3、背景不是用uCGUI画的，是在PS中画好然后存在SD卡中，然后显示的BMP 格式图像。

要点分析：1、STM32自带了RTC时钟计数器，从0开始计数到232。

每一个计数代表秒计数，每六十个计数代表分计数，以此类推。

24（小时）*60（分钟）*60（秒钟）=86400代表一天的计数时间。

假设当前计数为count，count/86400得到计数的天数，根据这个得到年月日。

Count%86400得到时分秒。

2、一些根据1中得到的年月日时分秒，进行计算的程序有：阳历转阴历，闰年判断，节气判断，星期几计算，当前月有多少天等等。

3、模拟时钟的绘制：时钟指针运动算法、屏幕重绘方法、RTC消息、画笔/画刷等。

指针运动算法和屏幕重绘方法是本程序主要难点所在。

（以下参照百度文库之模拟时钟）不论何种指针，每次转动均以π/30弧度（一秒的角度）为基本单位，且都以表盘中心为转动圆心。

计算指针端点（x, y）的公式如下：x =圆心x坐标+ 指针长度* cos (指针方向角)y =圆心y坐标+ 指针长度* sin (指针方向角)注意，指针长度是指自圆心至指针一个端点的长度（是整个指针的一部分），由于指针可能跨越圆心，因此一个指针需要计算两个端点。

由于屏幕的重绘1秒钟一次，如果采用全屏删除式重绘则闪烁十分明显，显示效果不佳。

本程序采用非删除式重绘，假定指针将要移动一格，则先采用背景色（这里是白色）重绘原来指针以删除原来位置的指针，再采用指针的颜色在当前位置绘制指针（如果指针没有动，则直接绘制指针，此句在程序中被我删除，具体原因，为数据截断导致一些误差）。

另外，秒表为RTC一秒钟定时计数。

程序分析：uCGUI+uCOS，一共三个任务：主处理任务、触摸屏任务、秒更新任务。

void App_UCGUI_TaskCreate (void){CPU_INT08U os_err;os_err = os_err;Clock_SEM=OSSemCreate(1); //建立秒更新中断的信号量//硬件平台初始化BSP_Init();//主处理任务---------------------------------------------------------os_err = OSTaskCreateExt(AppTaskUserIF,(void *)0,(OS_STK *)&AppTaskUserIFStk[APP_TASK_USER_IF_STK_SIZE-1],APP_TASK_USER_IF_PRIO,APP_TASK_USER_IF_PRIO,(OS_STK *)&AppTaskUserIFStk[0],APP_TASK_USER_IF_STK_SIZE,(void *)0,OS_TASK_OPT_STK_CHK|OS_TASK_OPT_STK_CLR);//触摸屏任务---------------------------------------------------------os_err = OSTaskCreateExt(AppTaskKbd,(void *)0,(OS_STK *)&AppTaskKbdStk[APP_TASK_KBD_STK_SIZE-1],APP_TASK_KBD_PRIO,APP_TASK_KBD_PRIO,(OS_STK *)&AppTaskKbdStk[0],APP_TASK_KBD_STK_SIZE,(void *)0,OS_TASK_OPT_STK_CHK|OS_TASK_OPT_STK_CLR);//秒更新任务os_err = OSTaskCreateExt(Clock_Updata,(void *)0,(OS_STK *)&Clock_Updata_Stk[Clock_Updata_STK_SIZE-1],Clock_Updata_PRIO,Clock_Updata_PRIO,(OS_STK *)&Clock_Updata_Stk[0],Clock_Updata_STK_SIZE,(void *)0,OS_TASK_OPT_STK_CHK|OS_TASK_OPT_STK_CLR);}万年历中的时间用的是STM32自带的RTC实时时钟。

1、主处理任务：界面背景初始化，并根据当前时间，画出图1的数据。

static void AppTaskUserIF (void *p_arg){(void)p_arg;INT8U err;//界面初始化GUI_Init(); //ucgui 初始化_ExecCalibration(); /* 触摸屏校准*/GUI_SetBkColor(GUI_WHITE); //设置背景色GUI_SetColor(GUI_GRAY); //设置前景色GUI_Clear(); //清屏Lcd_show_bmp(0, 0,"/RTC.bmp"); //显示万年历背景GUI_SetFont(&GUI_FontHZ_SimSun_16);GUI_DispStringAt("一",15,47); //显示星期一GUI_DispStringAt("二",44,47); //显示星期二GUI_DispStringAt("三",73,47); //显示星期三GUI_DispStringAt("四",102,47); //显示星期四GUI_DispStringAt("五",131,47); //显示星期五GUI_SetColor(GUI_RED); //用红字显示周末GUI_DispStringAt("六",160,47); //显示星期六GUI_DispStringAt("日",189,47); //显示星期日to_tm(RTC_GetCounter(), &s_time); //根据RTC时钟得到万年历时间的初值，注意，这个值是根据用户查询万年历变化GUI_SetFont(&GUI_Font16_1 ); //设置英文字体GUI_DispDecAt(s_time.tm_year,4,13,4);//显示万年历的年份GUI_SetFont(&GUI_FontHZ_SimSun_16); //设置中文字体GUI_DispString("年"); //显示年GUI_SetFont(&GUI_Font16_1 ); //设置英文字体GUI_DispDec(s_time.tm_mon,2); //显示万年历的月份GUI_SetFont(&GUI_FontHZ_SimSun_16); //设置中文字体GUI_DispString("月"); //显示月GUI_SetFont(&GUI_Font16_1 ); //设置英文字体GUI_DispDec(s_time.tm_mday,2); //显示万年历的日子GUI_SetFont(&GUI_FontHZ_SimSun_16);//设置中文字体GUI_DispString("日"); //显示日//画模拟时钟界面u16 index,x,y;GUI_SetPenSize(1);GUI_SetColor(GUI_RED);GUI_DrawCircle(264,170, 45); //画时钟最外层的圆，for( index = 0; index < 60; index++ )//画时钟的刻度{x = -(40* cos(( index * 6 ) * DEG2RAD)) + 264;y = -(40* sin(( index * 6 ) * DEG2RAD)) + 170;if( index % 5 == 0 ){GUI_SetPenSize(4); //指示为小时的刻度用粗点画}else{GUI_SetPenSize(2); //其它刻度用西点画}GUI_DrawPoint( x, y );}while(1){RTC_Show(RTC_GetCounter()); //主任务执行程序，接下来分析OSTimeDlyHMSM(0,0,0,10);}}//主任务执行程序void RTC_Show(uint32_t TimeVar){u8 str[15]; // 字符串暂存u8 i,k;static flag=0;#if (GUI_SUPPORT_CURSOR|GUI_SUPPORT_TOUCH)GUI_CURSOR_Show(); //鼠标显示#endifWM_SetCreateFlags(WM_CF_MEMDEV); /* Automatically use memory devices on all windows */if(flag==0) //初始化按键，只执行一次。

{//建立按键F1-F5_ahButton[0] =BUTTON_Create(5, 0, 32,13, GUI_KEY_F1 , WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV); _ahButton[1]=BUTTON_Create(5, 29, 32,13, GUI_KEY_F2 , WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV); _ahButton[2]=BUTTON_Create(53, 0, 16,13, GUI_KEY_F3 , WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV); _ahButton[3]=BUTTON_Create(53,29,16,13, GUI_KEY_F4 , WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV); _ahButton[4]=BUTTON_Create(85, 0, 16,13, GUI_KEY_F5, WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV); _ahButton[5]=BUTTON_Create(85,29, 16,13, GUI_KEY_F6, WM_CF_SHOW | WM_CF_STAYONTOP | WM_CF_MEMDEV);//按键字体设置BUTTON_SetFont(_ahButton[0],&GUI_Font6x8);//GUI_Font16_ASCIIBUTTON_SetFont(_ahButton[1],&GUI_Font6x8);//GUI_Font16_ASCIIBUTTON_SetFont(_ahButton[2],&GUI_Font6x8);//GUI_Font16_ASCIIBUTTON_SetFont(_ahButton[3],&GUI_Font6x8);//GUI_Font16_ASCIIBUTTON_SetFont(_ahButton[4],&GUI_Font6x8);//GUI_Font16_ASCIIBUTTON_SetFont(_ahButton[5],&GUI_Font6x8);//GUI_Font16_ASCII//按键背景色设置BUTTON_SetBkColor(_ahButton[0],0,GUI_DARKMAGENTA); //按键背景颜色BUTTON_SetBkColor(_ahButton[1],0,GUI_DARKMAGENTA);BUTTON_SetBkColor(_ahButton[2],0,GUI_DARKMAGENTA);BUTTON_SetBkColor(_ahButton[3],0,GUI_DARKMAGENTA);BUTTON_SetBkColor(_ahButton[4],0,GUI_DARKMAGENTA);BUTTON_SetBkColor(_ahButton[5],0,GUI_DARKMAGENTA);//按键前景色设置BUTTON_SetTextColor(_ahButton[0],0,GUI_WHITE);BUTTON_SetTextColor(_ahButton[1],0,GUI_WHITE);BUTTON_SetTextColor(_ahButton[2],0,GUI_WHITE);BUTTON_SetTextColor(_ahButton[3],0,GUI_WHITE);BUTTON_SetTextColor(_ahButton[4],0,GUI_WHITE);BUTTON_SetTextColor(_ahButton[5],0,GUI_WHITE);//按键显示字符BUTTON_SetText(_ahButton[0], "+");BUTTON_SetText(_ahButton[1], "-");BUTTON_SetText(_ahButton[2], "+");BUTTON_SetText(_ahButton[3], "-");BUTTON_SetText(_ahButton[4], "+");BUTTON_SetText(_ahButton[5], "-");flag=1;}u8 key = GUI_GetKey(); //实时获得触摸按键的值if(key==40) //年数增加按钮{s_time.tm_year++; //F1if(s_time.tm_year>2099) //超过范围处理s_time.tm_year=1970;}else if(key==41) //年数减小按钮{s_time.tm_year--; //F2if(s_time.tm_year<1900) //超过范围处理s_time.tm_year=2099;}else if(key==42) //月数增加按钮{s_time.tm_mon++; //F3if(s_time.tm_mon>12) //超过范围处理{s_time.tm_mon=1;}}else if(key==43) //月数减小按钮{s_time.tm_mon--; //F4if(s_time.tm_mon<0) //超过范围处理{s_time.tm_mon=12;}}else if(key==44) //日数增加按钮{s_time.tm_mday++; //F5if(s_time.tm_mday>getDays(s_time.tm_year,s_time.tm_mon)) //超过范围处理{s_time.tm_mday=1;}}else if(key==45) //日数减小按钮{s_time.tm_mday--; //F6if(s_time.tm_mday<0) //超过范围处理{s_time.tm_mday=getDays(s_time.tm_year,s_time.tm_mon);}}GUI_SetFont(&GUI_Font16_1 );GUI_DispDecAt(s_time.tm_year,4,13,4); //显示万年历的年数GUI_SetFont(&GUI_FontHZ_SimSun_16);GUI_DispString("年"); //显示年GUI_SetFont(&GUI_Font16_1 );GUI_DispDec(s_time.tm_mon,2); //显示万年历的月数GUI_SetFont(&GUI_FontHZ_SimSun_16);GUI_DispString("月"); //显示月GUI_SetFont(&GUI_Font16_1 );GUI_DispDec(s_time.tm_mday,2); //显示万年历的日数GUI_SetFont(&GUI_FontHZ_SimSun_16);GUI_DispString("日"); //显示日GUI_DispString(" ");GetChinaCalendarStr((u16)systmtime.tm_year,(u8)systmtime.tm_mon,(u8)systmtime.tm_mday,str); //阳历转阴历//见下面子程序1 GUI_DispString(str); //显示阴历GUI_SetColor(GUI_RED); //字体颜色GUI_DispString("竹天笑万年历");k=getWeekDay(s_time.tm_year,s_time.tm_mon,1); //得到某年某月的第一天的星期数//见下面子程序2GUI_GotoXY(18,69); .//位置设定GUI_SetFont(&GUI_Font6x8);//万年历日子显示for(i=1;i<=40;i++) //第一行最少显示一个，第六行最多显示二个，i的上限只需要大于37即可{if(i<k+1||i>getDays(s_time.tm_year,s_time.tm_mon)+k) //本月1号前和最后一天后的格子显示清零{ //见子程序3GUI_DispString(" "); //显示空格，用于清除之前数据}else{if((i+1)%7==0||i%7==0) //如果为星期六和星期天，字体设置为红色{GUI_SetColor(GUI_RED);}else //否则为黑色{GUI_SetColor(GUI_BLACK);}if(i==s_time.tm_mday+k) //如果该天为所选日期，设置背景为黄色{GUI_SetBkColor(GUI_YELLOW);}GUI_DispDecSpace(i-k,2); //显示日子GUI_SetBkColor(GUI_WHITE); //恢复之前背景色}GUI_GotoXY(GUI_GetDispPosX()+17,GUI_GetDispPosY()); //光标移动到下一个格子if(i%7==0){GUI_GotoXY(18,GUI_GetDispPosY()+27); //7天换行显示}}GUI_GotoXY(12,79); //光标移动到下一行首行GUI_SetFont(&GUI_FontHZ_SimSun_11);//显示为初几，若为节气则显示节气for(i=1;i<=40;i++){if(i<k+1||i>getDays(s_time.tm_year,s_time.tm_mon)+k) //本月1号前和最后一天后的格子显示清零{GUI_DispString(""); //显示两个中文空格，占两个中文字符}else{if(GetJieQiDay((u16)s_time.tm_year, (u8)s_time.tm_mon, i-k, str)==1) //如果为节气{ //见子程序4GUI_SetColor(GUI_MAGENTA); //设置字体为橙色}else{GUI_SetColor(GUI_BLUE); //正常显示蓝色}if(i==s_time.tm_mday+k) //如果该天为所选日期，设置背景为黄色{GUI_SetBkColor(GUI_YELLOW);}GUI_DispString(str); //显示阴历号GUI_SetBkColor(GUI_WHITE); //恢复背景色}GUI_GotoXY(GUI_GetDispPosX()+7,GUI_GetDispPosY());if(i%7==0){GUI_GotoXY(12,GUI_GetDispPosY()+27);}}WM_ExecIdle(); //刷新屏幕#defineDEG2RAD (3.1415926f / 180) GUI_POINT m_Hour[2],m_Sec[2],m_Min[2]; //时分秒两个端点static GUI_POINT m_OldHour[2],m_OldMin[2],m_OldSec[2]; //时分秒之前的两个端点m_Hour[0].x=-20*cos((systmtime.tm_hour*30+90)*DEG2RAD)+264; //时钟指针端点计算，每一时旋转30 m_Hour[0].y=-20*sin((systmtime.tm_hour*30+90)*DEG2RAD)+170; //度，逆时针旋转，当前时钟*30得旋m_Hour[1].x=-2*cos((systmtime.tm_hour*30+270)*DEG2RAD)+264; //转的度数，时钟另一端加上180度m_Hour[1].y=-2*sin((systmtime.tm_hour*30+270)*DEG2RAD)+170; //将极坐标形式转换成直角坐标GUI_SetColor(GUI_WHITE); //重绘上一次时钟指针覆盖的背景GUI_DrawLine(m_OldHour[0].x,m_OldHour[0].y, m_OldHour[1].x,m_OldHour[1].y);GUI_SetColor(GUI_RED); //画新的时钟指针GUI_DrawLine(m_Hour[0].x,m_Hour[0].y, m_Hour[1].x,m_Hour[1].y);m_Min[0].x=-30*cos((systmtime.tm_min*6+90)*DEG2RAD)+264; //分钟指针端点计算，每一分旋转6 m_Min[0].y=-30*sin((systmtime.tm_min*6+90)*DEG2RAD)+170; //度，逆时针旋转，当前分钟*6得旋m_Min[1].x=-4*cos((systmtime.tm_min*6+270)*DEG2RAD)+264; //转的度数，时钟另一端加上180度m_Min[1].y=-4*sin((systmtime.tm_min*6+270)*DEG2RAD)+170; //将极坐标形式转换成直角坐标GUI_SetColor(GUI_WHITE); //重绘上一次分钟指针覆盖的背景GUI_DrawLine(m_OldMin[0].x,m_OldMin[0].y, m_OldMin[1].x,m_OldMin[1].y);GUI_SetColor(GUI_BLUE); //画新的分钟指针GUI_DrawLine(m_Min[0].x,m_Min[0].y, m_Min[1].x,m_Min[1].y);m_Sec[0].x=-35*cos((systmtime.tm_sec*6+90)*DEG2RAD)+264; //分钟指针端点计算，每一秒旋转6 m_Sec[0].y=-35*sin((systmtime.tm_sec*6+90)*DEG2RAD)+170; //度，逆时针旋转，当前秒钟*6得旋m_Sec[1].x=-8*cos((systmtime.tm_sec*6+270)*DEG2RAD)+264; //转的度数，时钟另一端加上180度m_Sec[1].y=-8*sin((systmtime.tm_sec*6+270)*DEG2RAD)+170; //将极坐标形式转换成直角坐标GUI_SetColor(GUI_WHITE);GUI_DrawLine(m_OldSec[0].x,m_OldSec[0].y, m_OldSec[1].x,m_OldSec[1].y);GUI_SetColor(GUI_BLACK);GUI_DrawLine(m_Sec[0].x,m_Sec[0].y, m_Sec[1].x,m_Sec[1].y);for(i=0;i<2;i++){m_OldHour[i]=m_Hour[i]; //保存当前时分秒指针m_OldMin[i]=m_Min[i];m_OldSec[i]=m_Sec[i];}/* 输出公历时间*/GUI_SetFont(&GUI_Font16_1 );GUI_DispDecAt(systmtime.tm_year, 240, 60,4); //显示当前年GUI_DispString("-");GUI_DispDec(systmtime.tm_mon,2); //显示当前月GUI_DispString("-");GUI_DispDec(systmtime.tm_mday,2); //显示当前日GUI_DispDecAt(systmtime.tm_hour,240,76,2); //显示当前时GUI_DispString(":");GUI_DispDec(systmtime.tm_min,2); //显示当前分GUI_DispString(":");GUI_DispDec(systmtime.tm_sec,2); //显示当前秒GUI_SetFont(&GUI_FontHZ_SimSun_16);GUI_DispStringAt("星期",240,92); //显示当前星期GUI_DispString(WEEK_STR[systmtime.tm_wday]);}子程序1//////////////////////////////////////////////////////////////////////////////////////////////////////////// 函数名称:GetChinaCalendarStr// 功能描述:输入公历日期得到农历字符串// 如:GetChinaCalendarStr(2007,02,06,str) 返回str="丙戌年腊月十九"// 输入: year 公历年// month 公历月// day 公历日// str 储存农历日期字符串地址15Byte// 输出: 无/////////////////////////////////////////////////////////////////////////////////////////////////////////void GetChinaCalendarStr(u16 year,u8 month,u8 day,u8 *str){u8 NLyear[4];u8 SEyear;StrCopy(&str[0],(u8 *)"甲子年正月初一",15);if(GetChinaCalendar(year,month,day,(u8 *)NLyear)==0) return; //GetChinaCalendar见子程序5，转化为阴历GetSkyEarth(NLyear[0]*100+NLyear[1],&SEyear);StrCopy(&str[0],(u8 *) sky[SEyear%10],2); // 甲StrCopy(&str[2],(u8 *)earth[SEyear%12],2); // 子if(NLyear[2]==1) StrCopy(&str[6],(u8 *)"正",2);else StrCopy(&str[6],(u8 *)monthcode[NLyear[2]-1],2);if(NLyear[3]>10) StrCopy(&str[10],(u8 *)nongliday[NLyear[3]/10],2);else StrCopy(&str[10],(u8 *)"初",2);StrCopy(&str[12],(u8 *)monthcode[(NLyear[3]-1)%10],2);}子程序2u8 getWeekDay(u16 y, u8 m, u8 d) //得到指定年月日的星期数{if (m == 1) m = 13;if (m == 2) m = 14;u8 week = (d + 2 * m + 3 * (m + 1) / 5 + y + y / 4 - y / 100 + y / 400) % 7 + 1;return week;}子程序3/**判断是否闰年*参数: y 整型, 接收年份值*返回值: 整型, 只为0或1, 0代表假, 1代表真*/u8 isRunNian(u16 y){return (y % 4 == 0 && y % 100 != 0 || y % 400 == 0) ? 1 : 0;}/**计算某个月的天数*参数: y 整型,接收年份值; m 整型,接收月份值;*返回值: 整型, 是0, 28, 29, 30, 31之间的一个数*注意: 返回值为0,表示你调用该函数时传递了不正确的年份值或月份值.*/u8 getDays(u16 y, u8 m){u8 days = 0;switch(m){case 1:case 3:case 5:case 7:case 8:case 10:case 12:days = 31; break;case 4:case 6:case 9:case 11:days = 30; break;case 2:days = isRunNian(y) ? 29 : 28; break;default:;}return days;}子程序4//////////////////////////////////////////////////////////////////////////////////////////////////////////// 函数名称:GetJieQiDay// 功能描述:输入公历日期得到24节气字符串// 是否为节气// 输入: year 公历年// month 公历月// day 公历日// str 储存24节气字符串地址5Byte// 输出: 1 成功// 0 失败/////////////////////////////////////////////////////////////////////////////////////////////////////////u8 GetJieQiDay(u16 year,u8 month,u8 day,u8 *str){u8 JQdate,JQ;u8 NLyear[4];StrCopy(&str[0],(u8 *)"初一",5);if(GetJieQi(year,month,day,&JQdate)==0) return 0;JQ = (month-1) *2 ; //获得节气顺序标号(0～23 if(day >= 15) JQ++; //判断是否是上半月if(day==JQdate) //今天正是一个节气日{StrCopy(str,(u8 *)JieQiStr[JQ],5);return 1;} //今天不是一个节气日else{GetChinaCalendar(year,month,day,(u8 *)NLyear);if(NLyear[3]>10) StrCopy(&str[0],(u8 *)nongliday[NLyear[3]/10],2);else StrCopy(&str[0],(u8 *)"初",2);StrCopy(&str[2],(u8 *)monthcode[(NLyear[3]-1)%10],2);return 0;}}子程序5/////////////////////////////////////////////////////////////////////////////////////////////////////////// 函数名称:GetChinaCalendar//功能描述:公农历转换(只允许1901-2099年)// 输入: year 公历年// month 公历月// day 公历日// p 储存农历日期地址// 输出: 1 成功// 0 失败/////////////////////////////////////////////////////////////////////////////////////////////////////////u8 GetChinaCalendar(u16 year,u8 month,u8 day,u8 *p){u8 temp1,temp2,temp3,month_p,yearH,yearL;u8 flag_y;unsigned short temp4,table_addr;yearH=year/100; yearL=year%100;//年份的高低两个字节if((yearH!=19)&&(yearH!=20))return(0);//日期不在19xx ~ 20xx 范围内,则退出// 定位数据表地址if(yearH==20) table_addr=(yearL+100-1)*3;else table_addr=(yearL-1)*3;// 取当年春节所在的公历月份temp1=year_code[table_addr+2]&0x60;temp1>>=5;// 取当年春节所在的公历日temp2=year_code[table_addr+2]&31;// 计算当年春年离当年元旦的天数,春节只会在公历1月或2月if(temp1==1) temp3=temp2-1;else temp3=temp2+31-1;// 计算公历日离当年元旦的天数if (month<10) temp4=day_code1[month-1]+day-1;else temp4=day_code2[month-10]+day-1;// 如果公历月大于2月并且该年的2月为闰月,天数加1if ((month>2)&&(yearL%4==0)) temp4++;// 判断公历日在春节前还是春节后if (temp4>=temp3){temp4-=temp3;month=1;month_p=1;flag_y=0;if(GetMoonDay(month_p,table_addr)==0) temp1=29; //小月29天else temp1=30; //大小30天// 从数据表中取该年的闰月月份,如为0则该年无闰月temp2=year_code[table_addr]/16;while(temp4>=temp1){temp4-=temp1;month_p++;if(month==temp2){flag_y=~flag_y;if(flag_y==0)month++;}else month++;if(GetMoonDay(month_p,table_addr)==0) temp1=29;else temp1=30;}day=temp4+1;}// 公历日在春节前使用下面代码进行运算else{temp3-=temp4;if (yearL==0){yearL=100-1;yearH=19;}else yearL--;table_addr-=3;month=12;temp2=year_code[table_addr]/16;if (temp2==0) month_p=12;else month_p=13;flag_y=0;if(GetMoonDay(month_p,table_addr)==0) temp1=29;else temp1=30;while(temp3>temp1){temp3-=temp1;month_p--;if(flag_y==0) month--;if(month==temp2) flag_y=~flag_y;if(GetMoonDay(month_p,table_addr)==0) temp1=29;else temp1=30;}day=temp1-temp3+1;}*p++=yearH;*p++=yearL;*p++=month;*p=day;return(1);}2、触摸屏任务：处理触摸屏按键任务，更改要查询的年月日。

合集下载

STM32 RTC万年历设计

STM32 RTC万年历设计

void USARTx_Receive_Unsized_Date(UsartDate_TypeDef *usart) {
static uint8_t num; //接收计数 uint8_t temp=0; //查询是否发生了空闲中断 if(__HAL_UART_GET_FLAG(usart->huart,UART_FLAG_IDLE) != RESET && \
注意，这部分代码要写在 用户代码区之间，闹钟初始化的部分可以保留在外面，不需要加 入到条件判断语句里面。 到这里，如果断电，在恢复以后时间就可以正常走下去了吗？当然…… 是不可以的！！！ 现象是：重新上电后，时分秒的时间是可以继续延续下去，但是日期变成了 2000-01-01 ， 为什么？？这就需要去追一下初始化的代码了。
如果在日期更新的时候，我们没有重新备份日期到备份寄存器中，那么我们上电读回来的时 间就是我们第一次备份的时间，例如，今天我们备份了日期，然后把板子停电 3 天，三天后 再开启的话，读回来的时间就是今天备份的日期，并不是三天后的日期。
对于这个问题，我们就需要在日期更新和设置日期的时候，都需要把新的日期备份到寄存器 中，做法是在日期更新函数中增加备份代码：
我们需要去查看一下 HAL_RTC_Init(&hrtc)这个函数的代码是实现了什么功能。
在函数结尾，我们看到了上面这一段代码，当调用这个函数的时候就会把日期设置成 2000-01-01 了，找到了原因，我们要怎么改呢？这一段初始化代码什么是规避不了的，那 么我们可以在他执行之后重新把日期设置一下，思路还是利用备份寄存器。 我们可以在初始化时，把日期写到备份寄存中，完善一下之前写的条件初始化程序的内容， 增加日期备份。在这里我们备份的日期仅仅是初始化当时配置的时间，上电后读回来的也是 这个时间，不一定就是正确的！！
单片机制作数字钟(含万年历、秒表功能)

单片机制作数字钟(含万年历、秒表功能)

数字钟、万年历制作（基于单片机）电路原理图：程序：//********************20131206****数字钟程序#pragma SMALL#include <reg51.h>#include <absacc.h>#include <intrins.h>//********************************************************* *********编译预处理void display(unsigned char *p); //显示函数，P为显示数据首地址unsigned char keytest(); //按键检测函数unsigned char search(); //按键识别函数void alarm(); //闹钟判断启动函数void ftion0(); //始终修改函数void ftion1(); //闹钟修改函数void ftion3(); //日期修改函数void cum(); //加1修改函数void minus(); //减1修改函数void jinzhi(); //进制修改函数void riqi(); //日期void stopwatch(); //秒表函数//********************************************************* *******函数声明sbit P2_7=P2^7;//********************************************************* *******端口定义unsigned char clockbuf[3]={0,0,0};unsigned char bellbuf[3]={0,0,0};unsigned char date[3]={1,1,1}; //日期存放数组unsigned char stop[3]={0,0,0};unsigned char msec1,msec2;unsigned char timdata,rtimdata,dtimdata;unsigned char count;unsigned char *dis_p;unsigned char or; //12进制控制标志unsigned char ri; //日期显示控制标志位unsigned char mb; //秒表控制标志位bit arm,rtim,rhour,rmin,hour,min,sec,day,mon,year; //定义位变量//********************************************************* *****全局变量定义void main(){unsigned char a;or=0; //12进制修改标志清零ri=0;mb=0;P2_7=0;arm=0;msec1=0;msec2=0;timdata=0;rtimdata=0;count=0;TMOD=0x12;TL0=0x06;TH0=0x06;TH1=(65536-10000)/256;TL1=(65536-10000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=0;dis_p=clockbuf;while(1){a=keytest();if(a==0x78) //判断是否有键按下{display(dis_p);if(arm==1) alarm();}else{display(dis_p);a=keytest();if(a!=0x78){a=search();switch(a){case 0x00:ftion0();break;case 0x01:ftion1();break;case 0x02:cum();break;case 0x06:jinzhi();break;case 0x03:riqi();break;case 0x04:ftion3();break;case 0x05:minus();break;case 0x07:stopwatch();break;case 0x09:TR1=1;break;case 0x0a:TR1=0;break;case 0x0b:stop[0]=0;stop[1]=0;stop[2]=0;break;default:break;}}}}}//********************************************主函数【完】void display(unsigned char *p){unsigned char buffer[]={0,0,0,0,0,0};unsigned char k,i,j,m,temp;unsigned char led[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};buffer[0]=p[0]/10;buffer[1]=p[0]%10;buffer[2]=p[1]/10;buffer[3]=p[1]%10;buffer[4]=p[2]/10;buffer[5]=p[2]%10;if((sec==0)&&(min==0)&&(hour==0)&&(rmin==0)&&(rhour==0)&&( day==0)&&(mon==0)&&(year==0)) //没有修改标志，正常显示{for(k=0;k<3;k++){temp=0x01;for(i=0;i<6;i++){P0=0x00; //段选端口j=buffer[i];P0=led[j];P1=~temp; //位选端口temp<<=1;for(m=0;m<200;m++);}}}else //若有修改标志，则按以下标志分别显示{if(sec==1||day==1){P1=0x1f;i=buffer[5];P0=led[i];for(m=0;m<200;m++);P1=0x2f;j=buffer[4];P0=led[j];for(m=0;m<200;m++);}if(min==1||rmin==1||mon==1){P1=0x3b;i=buffer[2];P0=led[i];for(m=0;m<200;m++);P1=0x37;j=buffer[3];P0=led[j];for(m=0;m<200;m++);}if(hour==1||rhour==1||year==1) {P1=0x3e;i=buffer[0];P0=led[i];for(m=0;m<200;m++);P1=0x3d;j=buffer[1];P0=led[j];for(m=0;m<200;m++);}}}//**********************************LED显示函数【完】unsigned char keytest(){unsigned char c;P2=0x78; //检测是否有键按下c=P2;c=c&0x78;return(c);}//******************************************键盘检测函数【完】unsigned char search(){unsigned char a,b,c,d,e;c=0x3f;a=0; //行号while(1){P2=c;d=P2;d=d&0x07;if(d==0x03){b=0;break;} //列号else if(d==0x05){b=1;break;}else if(d==0x06){b=2;break;}a++;c>>=1;if(a==5){a=0;c=0x3f;}}e=a*3+b;do{display(dis_p);}while((d=keytest())!=0x78);return(e);}//***********************************************查键值函数【完】void alarm(){if((clockbuf[0]==bellbuf[0])&&(clockbuf[1]==bellbuf[1])){P2_7=1;rtim=1;if(count==10){count=0;P2_7=0;arm=0;rtim=0;}}}//****************************************闹钟判断启动函数【完】void ftion0(){TR0=0;rhour=0;rmin=0;dis_p=clockbuf;rtimdata=0;timdata++;switch(timdata){case 0x01:sec=1;break;case 0x02:sec=0;min=1;break;case 0x03:min=0;hour=1;break;case 0x04:timdata=0;hour=0;TR0=1;break;default:break;}}//*********************************************时钟设置函数【完】void ftion1(){if(TR0==0) TR0=1;sec=0;min=0;hour=0;dis_p=bellbuf;timdata=0;rtimdata++;switch(rtimdata){case 0x01:rmin=1;break;case 0x02:rmin=0;rhour=1;break;case 0x03:rtimdata=0;rhour=0;arm=1;dis_p=clockbuf;break;default:break;}}//*********************************************闹钟设置函数【完】void ftion3(){if(TR0==0) TR0=1;day=0;mon=0;year=0;dis_p=date;timdata=0;rtimdata=0;dtimdata++;switch(dtimdata){case 0x01:day=1;break;case 0x02:day=0;mon=1;break;case 0x03:mon=0;year=1;break;case 0x04:dtimdata=0;year=0;dis_p=clockbuf;break;default:break;}}//*************************************************日期修改函数【完】void minus(){if(sec==1){if(0==clockbuf[2]) clockbuf[2]=59;else clockbuf[2]--;}else if(min==1){if(0==clockbuf[1]) clockbuf[1]=59;else clockbuf[1]--;}else if(hour==1){if(or==0) //判断进制{if(0==clockbuf[0]) clockbuf[0]=23;else clockbuf[0]--;}if(or==1){if(1==clockbuf[0]) clockbuf[0]=12;else clockbuf[0]--;}}else if(rmin==1){if(bellbuf[1]==0) bellbuf[1]=59;else bellbuf[1]--;}else if(rhour==1){if(or==0){if(bellbuf[0]==0) bellbuf[0]=23;else bellbuf[0]--;}if(or==1){if(bellbuf[0]==1) bellbuf[0]=12;else bellbuf[0]--;}}else if(day==1){if(date[2]==1) date[2]=31;else date[2]--;}else if(mon==1){if(date[1]==1) date[1]=12;else date[1]--;}else if(year==1){if(date[0]==1) date[0]=99;else date[0]--;}}//*************************************减1修改功能函数【完】void cum(){if(sec==1){if(59==clockbuf[2]) clockbuf[2]=0;else clockbuf[2]++;}else if(min==1){if(59==clockbuf[1]) clockbuf[1]=0;else clockbuf[1]++;}else if(hour==1){if(or==0) //判断进制{if(23==clockbuf[0]) clockbuf[0]=0;else clockbuf[0]++;}if(or==1){if(12==clockbuf[0]) clockbuf[0]=1;else clockbuf[0]++;}}else if(rmin==1){if(bellbuf[1]==59) bellbuf[1]=0;else bellbuf[1]++;}else if(rhour==1){if(or==0){if(bellbuf[0]==23) bellbuf[0]=0;else bellbuf[0]++;}if(or==1){if(bellbuf[0]==12) bellbuf[0]=1;else bellbuf[0]++;}}else if(day==1){if(date[2]==31) date[2]=1;else date[2]++;}else if(mon==1){if(date[1]==12) date[1]=1;else date[1]++;}else if(year==1){if(date[0]==99) date[0]=0;else date[0]++;}}//*************************************加1修改功能函数【完】void jinzhi(){if(or==0) or=1;else or=0;}//***********************************进制修改控制函数【完】void riqi(){if(ri==0){dis_p=date;}if(ri==1){dis_p=clockbuf;}ri++;if(ri==2) ri=0;}//********************************日期控显示函数【完】void stopwatch(){if(mb==0){dis_p=stop;mb=1;}else{mb=0;dis_p=clockbuf;}}//************秒表**********秒表**********秒表函数【完】void clock() interrupt 1{EA=0;if(msec1!=0x14) msec1++; //6MHz晶振定时10mselse{msec1=0;if(msec2!=100) msec2++; //定时1selse{if(rtim==1) count++; //闹钟启动标志计时10smsec2=0;if(clockbuf[2]!=59) clockbuf[2]++;else{clockbuf[2]=0;if(clockbuf[1]!=59) clockbuf[1]++;else{clockbuf[1]=0;if(or==0){if(clockbuf[0]!=23) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}if(or==1){if(clockbuf[0]!=12) clockbuf[0]++;else{clockbuf[0]=0;if((date[1]==1)||(date[1]==1)||(date[1]==1)||(date[1]==3)||(date[ 1]==5)||(date[1]==7)||(date[1]==8)||(date[1]==10)||(date[1]==12)){if(date[2]!=30) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if((date[1]==4)||(date[1]==6)||(date[1]==9)||(date[1]==11)){if(date[2]!=29) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}if(date[1]==2){if((((date[0]%4==0)&&(date[0]%100!=0))||(date[0]%400==0))){if(date[2]!=28) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}else{if(date[2]!=27) date[2]++;else{date[2]=1;if(date[1]!=11) date[1]++;else{date[1]=1;date[0]++;}}}}}}}}}}EA=1;}//*******************************定时器0中断函数【完】void miaobiao() interrupt 3{TH1=(65536-10000)/256;TL1=(65536-10000)%256;if(stop[2]!=99) stop[2]++;else{stop[2]=0;if(stop[1]!=59) stop[1]++;else{stop[1]=0;if(stop[0]!=59) stop[0]++;else stop[0]=0;}}}//***********************************定时器1中断函数【完】。

基于STM32的智能万年历课程设计说明书

基于STM32的智能万年历课程设计说明书

课程设计说明书设计题目：基于STM32的智能万年历专业：电气工程及其自动化班级：设计人：课程设计任务书学院电气信息系专业电气工程及其自动化一、课程设计题目：基于STM32的智能万年历专题名称：最小应用系统二、课程设计主要参考资料(1)刘火良,杨森.STM32库开发实战指南[M].北京：机械工业出版社.2013.5(2)ADS7943中文参考资料[M/CD].(3)ILI9320控制器中文参考资料[M/CD].三、课程设计应解决主要问题(1)最小应用系统：包括MCU、复位、启动、晶振、电源等。

(2)日历的显示和设置；(3)万年历的算法和实现；(4)定时闹钟功能；(5)无线设置功能。

四、课程设计相关附件（如：图纸、软件等）(1)软件：Keil μVision4(2)开发平台：神州Ⅱ号STM32嵌入式技术开发板五、任务发出日期：课程设计完成日期：指导教师签字：系主任签字：指导教师对课程设计的评语指导教师（签章）：日期：摘要单片机应用技术飞速发展，从导弹的导航装置，到飞机上各种仪表的控制，从计算机的网络通讯与数据传输，到工业自动化过程的实时控制和数据处理，以及生活中广泛使用的各种智能IC卡、电子宠物等，从大到国家防卫，小到日常生活，方方面面都离不开单片机。

单片机是集CPU，RAM，ROM，定时，计数和多种接口于一体的微控制器。

它体积小，成本低，功能强，广泛应用于智能产业和工业自动化上。

二十一世纪的今天科技与经济迅速发展，人们的生活节奏变得越来越快，生活水平越来越高，对于生活的品味和质量的要求也更高。

人们不再满足于只能提供简单计时功能的时钟，希望在能保证计时精确的基础上能多添加一些其他功能，诸如日历、定时等。

本文主要介绍了以STM32F103VCT6开发板为核心部件来设计的一款万年历，以其内部的RTC时钟模块作为时钟，用TFTLCD液晶显示器作为显示模块，时钟电路能准确提供24小时制时间、平年闰年的判断以及定时。

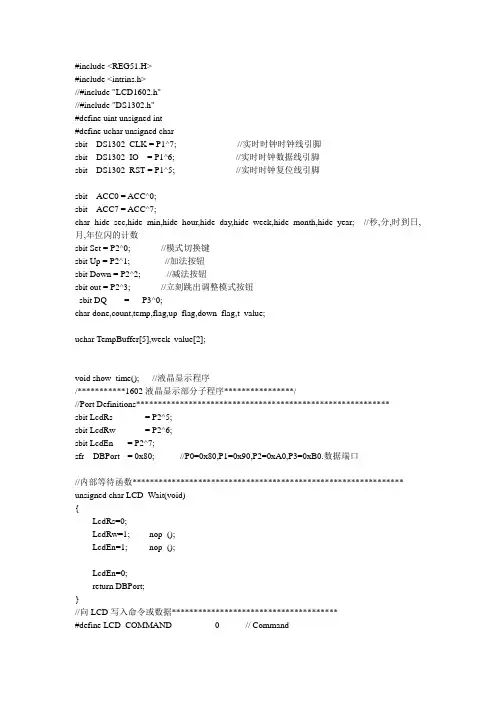

单片机万年历C语言程序完整

单片机万年历C语言程序完整

sbit out = P2^3; //立刻跳出调整模式按钮
sbit DQ = P3^0;
char done,count,temp,flag,up_flag,down_flag,t_value;
uchar TempBuffer[5],week_value[2];
void show_time(); //液晶显示程序
unsigned char Day;
unsigned char Month;
unsigned char Year;
unsigned char DateString[11];
unsigned char TimeString[9];
}SYSTEMTIME;//定义的时间类型
#define AM(X)X
#define PM(X)(X+12)//转成24小时制
{
unsigned char ucData;
DS1302_RST = 0;
DS1302_CLK = 0;
DS1302_RST = 1;
DS1302InputByte(ucAddr|0x01); //地址，命令
ucData = DS1302OutputByte(); //读1Byte数据
DS1302_CLK = 1;
#define DS1302_SECOND0x80 //时钟芯片的寄存器位置,存放时间
#define DS1302_MINUTE0x82
#define DS1302_HOUR0x84
#define DS1302_WEEK0x8A
#define DS1302_DAY0x86
#define DS1302_MONTH0x88
#define uchar unsigned char
