ls-dyna流固耦合命令LSDYNA流固耦合命令是指在使用LS-DYNA软件进行流体和固体物理现象的数值模拟中，通过特定的命令实现流体与固体之间的耦合。
在本文中，我们将一步一步回答关于LSDYNA流固耦合命令的问题，深入了解其原理和应用。
第一步：理解LSDYNA流固耦合命令的背景和概念流固耦合是指流体和固体之间相互作用的模拟方法，它模拟了流体对固体施加的压力和阻力以及固体对流体的运动造成的影响。
LSDYNA是一种先进的有限元分析软件，广泛应用于汽车碰撞、爆炸模拟、航空航天和材料科学等领域。
LSDYNA中的流固耦合命令允许工程师研究复杂问题，例如水对车辆的冲击造成的变形、海浪对海上平台的影响等。
第二步：介绍LSDYNA流固耦合命令的基本语法和用法在LSDYNA中，流固耦合问题既有流体（define_fluid）又有固体（define_solid），以及它们之间的边界条件（define_interface）。
流固耦合的基本语法如下：define_fluidflow、density、viscosity、elastic、cooling、surfactant等参数设置以及与流体网格相关的命令。
define_solidsolid、density、elastic等参数设置以及与固体网格相关的命令。
define_interface定义固液之间的接触模型、表面张力等参数。
以上是LSDYNA流固耦合命令的基本语法和用法，根据具体的应用需求，使用者可以根据自己的实际情况进行调整和设置。
第三步：详细阐述LSDYNA流固耦合命令的原理和模拟过程LSDYNA流固耦合命令的原理是根据流体动力学和固体力学的基本方程，将两种物理现象进行耦合计算。
具体的模拟过程包括以下几个主要步骤：1. 网格生成：首先，需要生成流体和固体的网格模型。
流体网格需要满足Navier-Stokes方程的离散形式，而固体网格则需要满足经典有限元的要求。
LS-DYNA软件1.1 LS-DYNA 简介LS-DYNA 是世界上最著名的通用显式动力分析程序，能够模拟真实世界的各种复杂问题，特别适合求解各种二维、三维非线性结构的高速碰撞、爆炸和金属成型等非线性动力冲击问题，同时可以求解传热、流体及流固耦合问题。
在工程应用领域被广泛认可为最佳的分析软件包。
与实验的无数次对比证实了其计算的可靠性。
由J.O.Hallquist主持开发完成的DYNA程序系列被公认为是显式有限元程序的鼻祖和理论先导，是目前所有显式求解程序（包括显式板成型程序）的基础代码。
1988年J.O.Hallquist创建LSTC公司，推出LS-DYNA程序系列，并于1997年将LS-DYNA2D、LS-DYNA3D、LS-TOPAZ2D、LS-TOPAZ3D等程序合成一个软件包，称为LS-DYNA。
LS-DYNA的最新版本是2004年8月推出的970版。
1.1.1 LS-DYNA功能特点LS-DYNA程序是功能齐全的几何非线性（大位移、大转动和大应变）、材料非线性（140多种材料动态模型）和接触非线性（50多种）程序。
它以Lagrange 算法为主，兼有ALE和Euler算法；以显式求解为主，兼有隐式求解功能；以结构分析为主，兼有热分析、流体-结构耦合功能；以非线性动力分析为主，兼有静力分析功能（如动力分析前的预应力计算和薄板冲压成型后的回弹计算）；军用和民用相结合的通用结构分析非线性有限元程序。
LS-DYNA功能特点如下：1.分析能力：z非线性动力学分析z多刚体动力学分析z准静态分析（钣金成型等）z热分析z结构-热耦合分析z流体分析：欧拉方式任意拉格郎日-欧拉（ALE）流体-结构相互作用不可压缩流体CFD分析z有限元-多刚体动力学耦合分析（MADYMO，CAL3D）z水下冲击z失效分析z裂纹扩展分析z实时声场分析z设计优化z隐式回弹z多物理场耦合分析z自适应网格重划z并行处理（SMP和MPP）2.材料模式库(140多种)z金属z塑料z玻璃z泡沫z编制品z橡胶（人造橡胶）z蜂窝材料z复合材料z混凝土和土壤z炸药z推进剂z粘性流体z用户自定义材料3.单元库z体单元z薄/厚壳单元z梁单元z焊接单元z离散单元z束和索单元z安全带单元z节点质量单元z SPH单元4.接触方式(50多种) z柔体对柔体接触z柔体对刚体接触z刚体对刚体接触z边-边接触z侵蚀接触z充气模型z约束面z刚墙面z拉延筋5.汽车行业的专门功能 z安全带z滑环z预紧器z牵引器z传感器z加速计z气囊z混合III型假人模型6.初始条件、载荷和约束功能z初始速度、初应力、初应变、初始动量（模拟脉冲载荷）；z高能炸药起爆；z节点载荷、压力载荷、体力载荷、热载荷、重力载荷；z循环约束、对称约束（带失效）、无反射边界；z给定节点运动（速度、加速度或位移）、节点约束；z铆接、焊接（点焊、对焊、角焊）；z二个刚性体之间的连接－球形连接、旋转连接、柱形连接、平面连接、万向连接、平移连接；z位移/转动之间的线性约束、壳单元边与固体单元之间的固连；z带失效的节点固连。
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
![ls-dyna命令帮助手册（中文）[整理版]](https://uimg.taocdn.com/657772677ed5360cba1aa8114431b90d6c8589bc.webp)
Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, vae2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时)2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

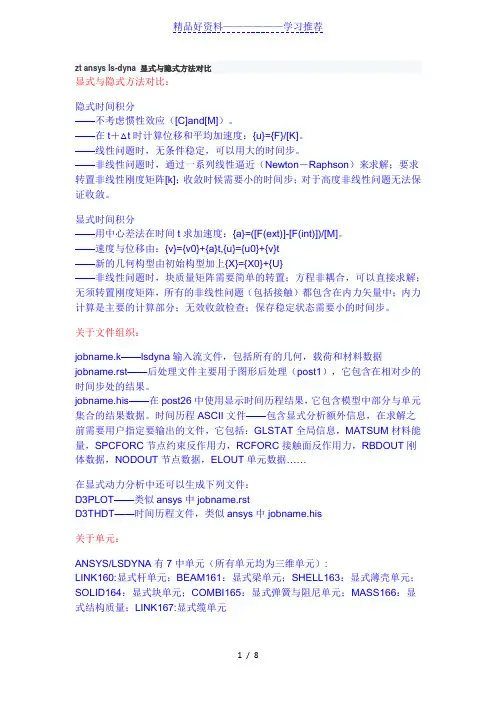

zt ansys ls-dyna 显式与隐式方法对比显式与隐式方法对比：隐式时间积分——不考虑惯性效应（[C]and[M]）。
——在t＋△t时计算位移和平均加速度：{u}={F}/[K]。
——线性问题时，无条件稳定，可以用大的时间步。
——非线性问题时，通过一系列线性逼近（Newton－Raphson）来求解；要求转置非线性刚度矩阵[k]；收敛时候需要小的时间步；对于高度非线性问题无法保证收敛。
显式时间积分——用中心差法在时间t求加速度：{a}=([F(ext)]-[F(int)])/[M]。
——速度与位移由：{v}={v0}+{a}t,{u}={u0}+{v}t——新的几何构型由初始构型加上{X}={X0}+{U}——非线性问题时，块质量矩阵需要简单的转置；方程非耦合，可以直接求解；无须转置刚度矩阵，所有的非线性问题（包括接触）都包含在内力矢量中；内力计算是主要的计算部分；无效收敛检查；保存稳定状态需要小的时间步。
关于文件组织：jobname.k——lsdyna输入流文件，包括所有的几何，载荷和材料数据jobname.rst——后处理文件主要用于图形后处理（post1），它包含在相对少的时间步处的结果。
jobname.his——在post26中使用显示时间历程结果，它包含模型中部分与单元集合的结果数据。
时间历程ASCII文件——包含显式分析额外信息，在求解之前需要用户指定要输出的文件，它包括：GLSTAT全局信息，MATSUM材料能量，SPCFORC节点约束反作用力，RCFORC接触面反作用力，RBDOUT刚体数据，NODOUT节点数据，ELOUT单元数据……在显式动力分析中还可以生成下列文件：D3PLOT——类似ansys中jobname.rstD3THDT——时间历程文件，类似ansys中jobname.his关于单元：ANSYS/LSDYNA有7中单元（所有单元均为三维单元）:LINK160:显式杆单元；BEAM161：显式梁单元；SHELL163：显式薄壳单元；SOLID164：显式块单元；COMBI165：显式弹簧与阻尼单元；MASS166：显式结构质量；LINK167:显式缆单元显式单元与ansys隐式单元不同：——每种单元可以用于几乎所有的材料模型。
ANSYS/LS-DYNA 使用指南前言本资料来源于互联网，据说来源于安世亚太，基本上是ANSYS 的帮助文件的翻译。
本人遂排版整理，对原文中的公式进行了编辑排版，并对部分错误进行了修改，当然，错误在所难免，仅供自己查阅学习。
版权归原作者所有！如有人非法用于商业用途，与本人无关。
人就一个字2009-5-7目录第一章引言 (1)1.1 显式动态分析求解步骤概述 (1)1.2 显式动态分析采用的命令 (1)1.3 本手册使用指南 (4)1.4 何处能找到显式动态例题 (5)1.5 其它信息 (5)第二章单元 (6)2.1 实体单元和壳单元 (7)2.1.1 SOLID164 (7)2.1.2 SHELL163 (8)2.1.3 通用壳单元算法 (8)2.1.4 薄膜单元算法 (9)2.1.5 三角型薄壳单元算法 (9)2.1.6 PLANE162 (12)2.2 梁单元和杆单元 (13)2.2.1 BEAM161 (13)2.2.2 LINK160 (14)2.2.3 LINK167 (14)2.3 离散单元 (15)2.3.1 COMBI165弹簧-阻尼单元 (15)2.3.2 MASS166 (16)2.4 一般单元特性 (16)第三章建模 (17)3.1 定义单元类型和实常数 (17)3.2 定义材料特性 (18)3.3 定义几何模型 (18)3.4 网格划分 (18)3.5 定义接触面 (20)3.6 建模的一般准则 (20)3.7 PART的定义 (21)3.7.1 Part集合 (24)3.8 自适应网格划分 (24)第四章加载 (28)4.1 一般载荷选项 (28)4.1.1 组元 (29)4.1.2 数组参数 (30)4.1.3 施加载荷 (31)4.1.4 数据曲线 (34)4.1.5 在局部坐标系中定义载荷 (36)4.1.6 指定Birth和Death时间 (37)4.2 约束和初始条件 (37)4.2.1 约束 (37)4.2.2 焊接 (39)4.2.3 初始速度 (39)4.3 耦合和约束方程 (41)4.4 非反射边界 (42)4.5 温度载荷 (42)4.6 动力松弛 (44)第五章求解特性 (46)5.1 求解过程 (46)5.2 LS-DYNA终止控制 (46)5.3 共享存储器并行处理 (47)5.4 求解控制和监控 (48)5.5 显示小尺寸单元 (50)5.6 编辑LS-DYNA的输入文件 (50)5.6.1 方法A (51)5.6.2 方法B (51)5.6.3 使用预先存在的FILE.K (52)第六章接触表面 (54)6.1 接触的定义 (54)6.1.1 列表，显示和删除接触实体 (57)6.2 接触选项 (58)6.2.1 定义接触类型 (59)6.2.2 定义接触选项 (60)6.3 接触搜索方法 (63)6.3.1 网格连接跟踪 (63)6.3.2 批处理方法 (63)6.3.3 限制接触搜索域 (63)6.4 壳单元的特殊处理 (64)6.5 接触深度控制 (64)6.6 接触刚度 (65)6.6.1 罚因子的选择 (65)6.6.2 对称刚度 (66)6.7 2D接触选项 (66)第七章材料模型 (67)7.1 定义显示动态材料模型 (69)7.2 显式动态材料模型的描述 (70)7.2.1线弹性模型 (70)7.2.2非线性弹性模型 (72)7.2.3 非线性无弹性模型 (74)7.2.4 压力相关的塑性模型 (86)7.2.5 泡沫模型 (90)7.2.6 状态方程 (94)7.2.7 离散单元模型 (104)7.2.8 刚性体模型 (107)第八章刚性体 (109)8.1 定义惯性特性 (109)8.2 加载 (111)8.3 变形体和刚性体部件间的转换 (111)8.4 节点刚体 (112)第九章沙漏 (113)第十章质量缩放 (115)第十一章子循环 (117)第十二章后处理 (119)12.1 输出控制 (119)12.1.1 结果文件(Jobname.RST)和时间历程文件(Jobname.HIS)的比较 (119)12.1.2 生成POST26的ComponentS (120)12.1.3 为POST26记录输出文件 (120)12.2 使用ANSYS/LS-DYNA的POST1 (121)12.2.1 动画结果 (121)12.2.2 单元数据输出 (122)12.2.3 自适应网格划分的处理结果 (123)12.3 在ANSYS/LS-DYNA中使用POST26 (124)第十三章重启动 (125)13.1 重启动Dump文件 (125)13.2 EDSTART 命令 (125)13.2.1 新分析 (126)13.2.2 简单重启动 (126)13.2.3 小型重启动 (126)13.2.4 完全重启动 (128)13.3 输出文件的影响 (130)第十四章显式－隐式顺序求解 (132)14.1 显式－隐式顺序求解 (132)第十五章隐式-显式顺序求解 (137)15.1 预载荷结构的隐式-显式顺序求解 (137)第十六章跌落测试模块 (142)16.1 简介 (142)16.2 选择DTM模块启动ANSYS (142)16.3 典型的跌落分析步骤 (143)16.3.1 基本的跌落测试分析步骤 (143)16.3.2 屏幕坐标的定义 (146)第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
ANSYSLSDYNA 经验手册ansyslsdyna-经验手册ANSYS/LSDYNA体验手册显式与隐式方法对比：隐式时间积分不考虑惯性效应（[c]and[m]）。
计算t+处的位移和平均加速度△ T:{u}={f}/[k]。
当线性问题无条件稳定时，可以使用大时间步长。
非线性问题时，通过一系列线性逼近（newton－raphson）来求解；要求转置非线性刚度矩阵[k]；收敛时候需要小的时间步；对于高度非线性的问题，不能保证收敛。
显式时间积分用中心差法在时间t求加速度：{a}=([f(ext)]-[f(int)])/[m]。
速度与位移由：{v}={v0}+{a}t,{u}={u0}+{v}t新的几何构型由初始构型加上{x}={x0}+{u}非线性问题时，块质量矩阵需要简单的转置；方程非耦合，可以直接求解；在不转换刚度矩阵的情况下，所有非线性问题（包括接触）都包含在内力向量中；内力计算是主要的计算部分；无效收敛检查；保存稳定状态需要小的时间步。
关于文件组织：jobname。
LSDYNA输入流文件，包括所有几何图形、载荷和材料数据jobname.rst后处理文件主要用于图形后处理（post1），它包含在相对少的时间步处的结果。
jobname。
His在post26中用于显示时间历史结果，其中包含模型中的零件和单位集合的结果数据。
时间历史ASCII文件包含用于显式分析的附加信息。
在求解之前，用户需要指定要输出的文件。
它包括：glstat全局信息、Matsum材料能量、spcforc节点约束反作用力、rcforc接触面反作用力、rbdout刚体数据、nodout节点数据、elout元素数据在显式动力分析中还可以生成下列文件：d3plot类似ansys中jobname.rstD3thdt时间历史文件，类似于ANSYS His单元中的jobname：显式单元与隐式单元不同：几乎所有材质模型都可以使用每个元素。
在隐式分析中，不同的元素类型仅适用于特定的材料类型。
第一章引言ANSYS/LS-DYNA将显式有限元程序LS-DYNA和ANSYS程序强大的前后处理结合起来。
用LS-DYNA的显式算法能快速求解瞬时大变形动力学、大变形和多重非线性准静态问题以及复杂的接触碰撞问题。
使用本程序，可以用ANSYS建立模型，用LS-DYNA做显式求解，然后用标准的ANSYS后处理来观看结果。
也可以在ANSYS和ANSYS-LS-DYNA之间传递几何信息和结果信息以执行连续的隐式－显式/显式－隐式分析，如坠落实验、回弹、及其它需要此类分析的应用。
1.1显式动态分析求解步骤概述显式动态分析求解过程与ANSYS程序中其他分析过程类似，主要由三个步骤组成：1：建立模型（用PREP7前处理器）2：加载并求解（用SOLUTION处理器）3：查看结果（用POST1和POST26后处理器）本手册主要讲述了ANSYS/LS-DYNA显式动态分析过程的独特过程和概念。
没有详细论述上面的三个步骤。
如果熟悉ANSYS程序，已经知道怎样执行这些步骤，那么本手册将提供执行显式动态分析所需的其他信息。
如果从未用过ANSYS,就需通过以下两本手册了解基本的分析求解过程：·ANSYS Basic Analysis Guide·ANSYS Modeling and Meshing Guide使用ANSYS/LS-DYNA时，我们建议用户使用程序提供的缺省设置。
多数情况下，这些设置适合于所要求解的问题。
1.2显式动态分析采用的命令在显式动态分析中，可以使用与其它ANSYS分析相同的命令来建立模型、执行求解。
同样，也可以采用ANSYS图形用户界面（GUI）中类似的选项来建模和求解。
然而，在显式动态分析中有一些独特的命令，如下：EDADAPT：激活自适应网格EDASMP：创建部件集合EDBOUND：定义一个滑移或循环对称界面EDBVIS：指定体积粘性系数EDBX：创建接触定义中使用的箱形体EDCADAPT：指定自适应网格控制EDCGEN：指定接触参数EDCLIST：列出接触实体定义EDCMORE：为给定的接触指定附加接触参数EDCNSTR：定义各种约束EDCONTACT：指定接触面控制EDCPU：指定CPU时间限制EDCRB：合并两个刚体EDCSC：定义是否使用子循环EDCTS：定义质量缩放因子EDCURVE：定义数据曲线EDDAMP：定义系统阻尼EDDC：删除或杀死/重激活接触实体定义EDDRELAX：进行有预载荷几何模型的初始化或显式分析的动力松弛EDDUMP：指定重启动文件的输出频率（d3dump）EDENERGY：定义能耗控制EDFPLOT：指定载荷标记绘图EDHGLS：定义沙漏系数EDHIST：定义时间历程输出EDHTIME：定义时间历程输出间隔EDINT：定义输出积分点的数目EDIS：定义完全重启动分析的应力初始化EDIPART：定义刚体惯性EDLCS：定义局部坐标系EDLOAD：定义载荷EDMP：定义材料特性EDNB：定义无反射边界EDNDTSD：清除噪声数据提供数据的图形化表示EDNROT：应用旋转坐标节点约束EDOPT：定义输出类型，ANSYS或LS-DYNAEDOUT：定义LS-DYNA ASCII输出文件EDPART：创建，更新，列出部件EDPC：选择、显示接触实体EDPL：绘制时间载荷曲线EDPVEL：在部件或部件集合上施加初始速度EDRC：指定刚体/变形体转换开关控制EDRD：刚体和变形体之间的相互转换EDREAD：把LS-DYNA的ASCII输出文件读入到POST26的变量中EDRI：为变形体转换成刚体时产生的刚体定义惯性特性EDRST：定义输出RST文件的时间间隔EDSHELL：定义壳单元的计算控制EDSOLV：把“显式动态分析”作为下一个状态主题EDSP：定义接触实体的小穿透检查EDSTART：定义分析状态（新分析或是重启动分析）EDTERM：定义中断标准EDTP：按照时间步长大小绘制单元EDVEL：给节点或节点组元施加初始速度EDWELD：定义无质量焊点或一般焊点EDWRITE：将显式动态输入写成LS-DYNA输入文件PARTSEL：选择部件集合RIMPORT：把一个显式分析得到的初始应力输入到ANSYSREXPORT：把一个隐式分析得到的位移输出到ANSYS/LS-DYNAUPGEOM：相加以前分析得到的位移，更新几何模型为变形构型关于ANSYS命令按字母顺序排列的详细资料(包括每条命令的特定路径)，请参阅《ANSYS Commands Reference》。
/EXIT,Slab,Fname,Ext,Dir Slab=ALL 保存所有资料Slab=NOSAVE所有更改资料不保存Slab=MODEL保存实体模型，有限元模型，负载的资料（系统默认）例：/EXIT，ALL--------------------------------------------------------/FILNAM，Fname Fname=工作文件名称，不要扩展名例：/FILNAM，Sanpangzi--------------------------------------------------------/SAVE,Fname,Ext,Dir 保存目前所有的Datebase资料，即更新Jobname.db--------------------------------------------------------/RESUME,Fname,Ext,Dir,NOPAR 回到最后SAVE时的Datebase状态--------------------------------------------------------/CLEAR 清除所有Datebase资料--------------------------------------------------------LOCAL，KCN，KCS，XC，YC，ZC，THXY，THYZ，THZX，PAR1，PAR2 定义区域坐标系统KCN 区域坐标系统代号，大于10的任何号码KCS=0，1，2 0=笛卡儿坐标 1=圆柱坐标 2=球面坐标XC，YC，ZC 该区域坐标原点与整体坐标原点的关系THXY，THYZ，THZX 该区域坐标与整体坐标XYZ轴的关系例：LOCAL，11，1，1，1，0--------------------------------------------------------CSYS，0，1，2 声明当前坐标系统例：CSYS，0--------------------------------------------------------/UNITS，LABEL 声明系统分析时所用的单位LABEL=SI (米，千克，秒)LABEL=CGS (厘米，克，秒)LABEL=BFT (英尺)LABEL=BIN (英寸)例：LABEL，SI--------------------------------------------------------/PREP7 进入通用前处理器--------------------------------------------------------N，NODE，X，Y，Z，THXY，THYZ，THZX 定义节点NODE 节点号码 X，Y，Z 节点在当前坐标系中位置例：N，1，2，3，4--------------------------------------------------------NDELE，NODE1，NODE2，NINC 删除已建立的节点NODE1，NODE2 删除从NODE1到NODE2的节点，如1到100NINC 间隔号码，1为1到100全删，2为1，3，5 (99)例：NDELE，1，100，2--------------------------------------------------------NPLOT，KNUM 将节点显示在图形窗口中KNUM=0不显示节点号码KNUM=1显示节点号码--------------------------------------------------------NLIST，NODE1，NODE2，NINC 将节点资料列在窗口中例：NLIST--------------------------------------------------------NGEN，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 复制节点ITIME 复制次数，包括本身INC 复制时节点号码增量NODE1，NODE2，NINC 要复制的节点DX，DY，DZ 复制出的节点的位置改变量例：NGEN，4，5，1，5，1，1，2，3 将节点1到5复制4次，每次复制X，Y，Z方向分别移动1，2，3单位长度--------------------------------------------------------FILL，ITIME，INC，NODE1，NODE2，NINC，DX，DY，DZ，SPACE 填充节点（默认为均分填充）例：FILL，1，100 在节点1到100之间填充2，3 (99)--------------------------------------------------------ET，ITYPE，Ename，KOPT1……KOPT6，INOPR 定义元素ITYPE 元素类型编号Ename 所使用元素名称KOPT1-KOPT6 元素特性编码例：ET，1，LINK1 第1类元素为LINK1单元--------------------------------------------------------MP，Lab，MAT，C0，C1，C2，C3，C4 定义材料特性材料特性为固定值，其值为C0材料特性随温度变化，由C1-C4控制Lab 材料特性类别MAT 对应ET所定义的元素类型编号ITYPELab=EX，EY，EZ 杨氏系数Lab=DENS 密度Lab=PRXY，PRYZ，PRZX 泊松比Lab=GXY，GYZ，GZX 剪力模数例：MP，EX，1，207E9 第一类元素的杨氏系数为207E9--------------------------------------------------------R，NSET，R1……R6定义元素类型几何特性NSET 属性组别号码（系统默认值1）R1-R6 所定义元素类型几何特性值例：R，1，1E-4，2.09E-10 ，0.005--------------------------------------------------------E，I，J，K，L，M，N，O，P 定义元素连接方式I-P 定义元素节点顺序的号码例：E，1，2，5，7 四节点元素的节点顺序为1，2，5，7--------------------------------------------------------EPLOT，KNUM 将元素显示在图形窗口中ENUM=0 不显示元素ENUM=1 显示元素--------------------------------------------------------ELIST 将元素资料列在窗口中--------------------------------------------------------EDELE，IEL1，IEL2，INC 删除已建立的元素IEL1，IEL2，INC 欲删除元素的范围例：EDELE，1，10，1--------------------------------------------------------EGEN，ITIME，NINC，IEL1，IEL2，IEINC，MINC，IINC，RINC，CINC，DX，DY，DZ 复制元素ITIME 复制次数，包括本身NINC 复制时节点号码增量IEL1，IEL2，IEINC 欲复制的元素范围DX，DY，DZ 复制出的元素的位置改变量例：EGEN，6，12，1，4，1 将元素1到4复制6次--------------------------------------------------------/PNUM，Label，KEY 在图形中显示号码Label=NODE，ELEM，KP，LINE，AREA，VOLUKEY=0 不显示号码 KEY=1 显示号码例：/PNUM，ELEM，1--------------------------------------------------------/SOLU 进入解题处理器--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型Antype=STATIC or 0 静态分析（系统默认）Antype=BUCKLE or 1 屈曲分析Antype=MODAL or 2 振动模态分析Antype=HARMIC or 3 调和外力动力系统分析Antype=TRANS or 4 瞬时动力系统分析例：ANTYPE，STATIC--------------------------------------------------------F，NODE，Lab，VALUE，VALUE2，NEND，NINC定义节点上的集中力NODE 节点号码Lab 外力形式Lab=FX，FY，FZ，MX，MY，MZ 结构力学Lab=HEAT 热学的热流量Lab=AMP，CHRG 电学的电流，电荷Lab=FLUX 磁学的磁通量VALUE 外力大小NODE，NEND，NINC 施力节点范围例：F，1，FY，，-200，5，1 = F，ALL，FY，-200 节点1-5 的Y方向定义集中力-200（注意FY，，表明VALUE2默认）--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC 删除节点集中力例：FDELE，1，FY，5，1 = FDELE，ALL--------------------------------------------------------D，NODE，Lab，VALUE，VALUE2，NEND，NINC，Lab2，Lab3，Lab4，Lab5，Lab6 定义节点自由度的限制NODE， NEND，NINC 选取自由度约束节点的范围Lab 相对元素每一个节点受自由度约束的形式结构力学Lab=UX，UY，UZ（直线位移）Lab=ROTX，ROTY，ROTZ（旋转位移）例：D，1，UX，，，5，1 节点1到5 X方向约束D，1，UX，，，5，1，UY 节点1到5 X Y方向约束D，1，ALL，，，5，1 节点1到5 全部自由度约束注意：使用命令前要先定义元素--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC 取消节点自由度约束例：DDELE，ALL--------------------------------------------------------DLIST，NODE1，NODE2，NINC 列出节点自由度约束--------------------------------------------------------DL，LINE，AREA，Lab，VALUE，VALUE2定义线自由度限制LINE 线号AREA 线所属面积例：DL，8，3，ALL 定义面积3上面线8的约束注意：同时有DLLIST，DLDELE命令--------------------------------------------------------SFBEAM，ELEM，LKEY，Lab，VALI，VALJ，VAL2I，VAL2J，IOFFST，JOFFST 定义分布力作用于梁元素的方式及大小ELEM 分布力所作用的元素编号LKEY 梁元素的4个面中分布力所在面号码Lab=PRES （表示分布压力）VALI，VALJ 在I，J点分布力的值例：SFBEAM，1，1，PRES，60，30 元素1上1号面作用分布力SFBEAM，1，1，PRES，-30，60--------------------------------------------------------SFE，ELEM，LKEY，Lab，KVAL，VAL1，VAL2，VAL3，VAL4定义分布力作用于元素上的方式及大小ELEM 分布力所作用的元素编号LKEY 分布力作用边，面的号码Lab=PRES （表示分布压力）VAL1-VAL4 分布力在元素边，面上节点的值例：SFE，4，2，PRES，，20，60元素4的第2边，面作用分布力--------------------------------------------------------SF，NLIST，Lab，VALUE，VALUE2 定义节点间分布力NLIST 分布力作用边或面上所有节点Lab=PRES例：SF，ALL，PRES，10注意：SFE适用于非均匀分布力，作用在元素的边或面上SF适用于均匀分布力，作用在节点之间--------------------------------------------------------SFLIST，NODE，Lab 显示分布力--------------------------------------------------------NSEL，Type，Item，COMP，VMIN，VMAX，VINC，KABS节点选择命令Type 选择方式Type=S 选择一组节点为ACTIVE点Type=R 在现有ACTIVE点中选出一部分作为ACTIVE点Type=A 在选择一部分节点，加入ACTIVE点中Type=U 在现有ACTIVE点中，排除某些节点Type=ALL 选择全部节点作为ACTIVE点Item =NODE 用节点号码选取┇ Item =LOC 用节点坐标选取COMP=无┇ COMP=X 以节点X坐标为准VMIN，VMAX，VINC 节点选取范围例：NSEL，S，NODE，，1，13，1选1-13中奇数点为ACTIVE点NSEL，A，NODE，，14，20，1 选14-20加入ACTIVE点--------------------------------------------------------OUTPR，Item，FREQ，Cname 分析结果是否显示于输出窗口Item=ALL 所有结果 Item=NSOL 节点自由度结果FREQ 负载的次数 FREQ=ALL 最后负载例：OUTPR，ALL，ALL注意：仅用于小程序--------------------------------------------------------SOLVE 开始解题--------------------------------------------------------/POST1 进入后处理器--------------------------------------------------------PLDISP，KUND 显示结构变形结构KUND=0 显示变形后结构形状KUND=1 显示变形前后结构形状KUND=0 显示变形前后结构形状，但仅显示外观--------------------------------------------------------PLESOL，Item，Comp 显示元素的解答Item（何种解答） Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PLESOL，S，X，Y，Z--------------------------------------------------------PLNSOL，Item，Comp 显示节点的解答Item（何种解答） Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力S 1，2，3 主应力S EQV，INT 等效应力F X，Y，Z 结构力M X，Y，Z 结构力矩U X，Y，Z，SUM 位移ROT X，Y，Z，SUM 旋转位移例：PLNSOL，S，Y PLNSOL，U，X--------------------------------------------------------PRESOL，Item，Comp 打印元素解答Item（何种解答） Comp（Item分量）S X，Y，Z，XY，YZ，ZX 应力F X，Y，Z 结构力M X，Y，Z 结构力矩例：PRESOL，S，X--------------------------------------------------------PRNSOL，Item，Comp 打印节点解答Item（何种解答） Comp（Item分量）U X，Y，Z 位移U X，Y，Z方向及总向量方向位移S COMP 应力S PRIN 主应立，等效应力例：PRNSOL，U PRNSOL，S注意：查看结果通常使用PLDISP，1 PLNSOL，U，Y…… PRNSOL，S 其中PLNSOL中Comp不能省略，PRNSOL中可以省略--------------------------------------------------------TYPE，Itype 声明建立元素时，元素形式号码（对应ET的Itype）例：ET，1，LINK1 ET，2，PLANE42TYPE，1建立LINK1元素 TYPE，2建立PLANE42元素--------------------------------------------------------REAL，NSET 声明建立元素时，元素几何参数属性编号（对应R，NSET）--------------------------------------------------------MAT，MAT 声明建立元素时，元素材料特性属性编号（对应MP，MAT）--------------------------------------------------------LSWRITE，LSNUM 多重负载资料保存至文件Jobname.S0i例：LSWRITE 自动编号，不用输入--------------------------------------------------------LSSOLVE，SLMIN，LSMX，LSINC读取所定义的多重负载并解答SLMIN，LSMX，LSINC 读取负载的范围例：LSSOLVE，1，4 获得1-4负载的解答--------------------------------------------------------DDELE，NODE，Lab，NEND，NINC 删除定义的约束条件NODE， NEND，NINC 删除约束的节点范围Lab 删除约束的节点方向例：DDELE，1，UY，5，2 删除1，3，5节点的Y向约束--------------------------------------------------------FDELE，NODE，Lab，NEND，NINC 删除定义的集中力NODE， NEND，NINC 删除集中力的范围Lab 删除外力的方向例：FDELE，1，FY，5，2 删除1，3，5节点的Y向集中力--------------------------------------------------------SFDELE，Nlist，Lab 将已定义的面载荷删除Nlist 面负载所含的节点（由NSEL选择，设Nlist=ALL）Lab=PRES （结构力学）--------------------------------------------------------SFEDELE，ELEM，LKEY，Lab 将负载从元素上删除ELEM 元素编号LKEY 负载作用边，面的号码Lab=PRES （结构力学）--------------------------------------------------------SET，Lstep，SBSTEP，FACT，KIMG，TIME，NGLE，NSET检查负载结果Lstep=负载编号例：SET，2 检查第二负载的结果 PLDISP，1……注意：此命令要在/POST1中使用--------------------------------------------------------FILE，Fname，Ext，Dir 读取分析后的结果文件例：FILE，TEST，RST--------------------------------------------------------ANTYPE，Antype，Status 声明分析类型例：ANTYPE=MODAL or 2 模态分析--------------------------------------------------------MODOPT，Method，NMODE，FREQB，FREQE，PRMODE，NUMKEY 选择模态分析方法Method=REDUC 降阶法Method=SUBSP 次空间法NMODE 欲求模态个数（降阶法小于主自由度一半）FREQB，FREQE 欲探讨振动频率范围（默认全部）PRMODE 分析后，模态结果保存到结果文件的个数例：MODOPT，SUBSP，5--------------------------------------------------------M，NODE，Lab1，NEND，NINC，Lab2。
