有线电视技术概述共49页

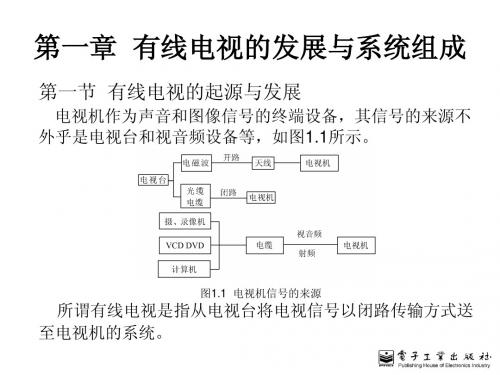

有线电视基础知识工程技术第一节一、有线电视的组成有线电视的组成信号源、前端、干线传输系统、用户分配系统信号源：是有线电视的信号的源头。

我们现在主要涉及到的信号源由卫星接收（大锅直接接收的卫星电视信号）、开路信号（普通无线天线接收的信号，类似于当地无线节目）、硬盘播出（有代表性的ＶＯＤ互动点播、影视频道等自办节目）前端：常语也就是有线电视的总机房。

前端的作用是把信号源的信号通过调制混合到固定的频道、利用光发射机、放大器等设备发送到干线线路上。

各个乡镇还有分前端，分前端主要由光接收机、光发射机、光分路器等设备组成。

干线传输系统：作用是把前端机房利用光缆、电缆等传输设备将前端信号传输到各个用户分配网系统。

干线传输方式分为：光纤传输、微波传输、电缆传输三种方式。

用户分配系统：作用是将干线传输来的信号利用光接收机、放大器、过流分支分配器等有源器件和普通分支分配器、用户盒等无源器件经过电缆平均分配到用户电视的系统。

用户分配网络结构有树枝型、星型、混合型三种结构。

光接收机：作用是将干线系统传输的光信号转变成电信号。

放大器：作用是将电缆的衰减进行放大补偿。

放大器分为60伏内供电和220伏市电两种。

我们网络现用的以60伏内供电为主。

放大器正常的的输入电平值（也就是输入放大器的信号强度）为75正负3db；输出电平值（也就是输出放大器的信号强度）为94--100db.电平单位（也就是信号强度）为db。

入户电平值应在65--80db,我们现在对于施工队的要求是70db 正负3db.电缆：我们系统现在所用的电缆有-9、-7、-5三种。

（1）-9电缆主要运用于放大器之间传输。

（2）-7电缆主要运用于放大器到用户分配端之间。

（3）-5电缆主要运用于分支、分配器到用户电视之间。

系统内电缆的阻抗值为75（欧姆）。

二、有线电视的分类干线传输系统分为：光缆+电缆传输系统、微波接收+电缆传输系统、电缆传输系统有线网络系统分为：A系统10万户以上B系统10万户以下有线系统频率分为：300兆（MHZ）550兆（MHZ）750兆（MHZ）860兆（MHZ）1000兆（MHZ）第二节一、同轴电缆的结构（1）同轴电缆的结构：内导体、绝缘介质、外导体（屏蔽层）、护套1、内导体（就是电缆中的芯线）：作用是传输供电电流和有线电视信号的主体。

有线电视技术2023-10-26contents •有线电视技术概述•有线电视信号传输技术•有线电视信号接收技术•有线电视网络技术•有线电视技术的挑战与解决方案•有线电视技术应用案例分析目录01有线电视技术概述有线电视技术是指通过同轴电缆或光纤等传输介质，将电视信号传输到用户接收终端的一种通信技术。

定义具有传输距离远、信号质量稳定、传输速率高等优点，同时具有较高的灵活性和可扩展性，能够满足不同用户的需求。

特点定义与特点1有线电视技术的发展历程2320世纪中期，有线电视技术开始出现，早期采用同轴电缆传输电视信号，但传输距离和信号质量受到限制。

早期发展20世纪80年代，光纤技术逐渐成熟并被引入有线电视网络，提高了传输质量和稳定性。

光纤技术的引入21世纪初，数字化技术逐渐普及，有线电视网络开始实现双向传输，同时出现了高清电视、互动电视等新型业务。

数字化与双向传输目前，有线电视网络已经覆盖了全球大部分地区，成为人们获取信息和娱乐的主要方式之一。

随着技术的不断发展，有线电视的传输速率和信号质量也在不断提高。

未来趋势未来，随着互联网技术的不断发展，有线电视技术将更加注重网络化、智能化和个性化，提供更加丰富的业务和服务，满足用户多样化的需求。

同时，随着5G等新型技术的普及，有线电视网络将进一步升级和扩展，实现更加高效、灵活和智能的传输和服务。

现状有线电视技术的现状与未来VS02有线电视信号传输技术传输方式模拟信号传输采用同轴电缆作为传输介质，将电视信号传输到用户家中。

模拟信号传输通过模拟信号传输方式，将电视节目信号从电视台传输到用户家中。

这种传输方式信号质量容易受到干扰，如距离、地形等因素会影响信号的传输。

传输标准模拟信号传输采用PAL、NTSC等标准进行传输。

模拟信号传输随着技术的不断发展，有线电视技术逐渐采用数字信号传输方式。

数字信号传输具有更高的信号质量和更稳定的传输性能。

数字信号传输数字信号传输采用数字压缩技术，将电视节目信号进行压缩，然后通过同轴电缆传输到用户家中。
