柴油机燃油预热系统说明

  • 格式：pdf
  • 大小：139.75 KB
  • 文档页数：2

当车辆在行驶过程中若出现燃油温度过低时，加热系统会自行启动且根据环境温
度情况采用间歇式加热或连续加热等工作状态，以减少电量消耗和保持柴油温度
及整个系统的安全性；
4、 独有的电瓶充电状态监视功能，在车辆运行过程中若充电电路出现故障不对电
瓶充电时加热系统自动停止工作，用以保护电瓶；
5、 当电瓶电压低于 20V 时系统停止加热，以免电瓶出现过放电而损坏；
1、 发热体耐高温、耐腐蚀、耐磨损、耐高压、防短路跳火等现象；
2、 采用智能化微处理器控制系统,自动控制系统根据外界环境温度和燃油温度的不同
自动打开和关闭加热系统，使整个循环燃油温度保持在正常的温度范围内；
3、车辆启动时系统会检测环境温度和燃油的温度，确定打开或关闭加热系统，若燃
油温度低于 5℃±2℃时，自动打开加热系统对燃油加热，当加热到 20℃±2℃时
绿色线：点火锁控制线；
安装时应注意事项
1.、要选用与车型相匹配长度的油管；
2.、安装油管固定螺丝时应注安装接口要保持一致。
3.、紧固螺母时应防止位置偏移，要用力适当，以免损坏器件。
使用中应注意事项
1. 环境温度过低时，打开点火锁开关，加热时间会稍长些。
2. 当您停车发动机熄火后请完全关闭点火开关或电源总开关。
3、 在环境温度稳定在 10℃以上时请关闭加热控制电源开关。
产品定做事宜
可根据客户需求定制各种不同车型及工程机械。
1
整车连接线路示意图
加热控制器连接头
加热控制器、工作指示灯 油量传感器
接油量表 白色线/黑色线
控制器线束总成 红色导线
绿色导线 黑色导线
加热滤清器控制线接头 加热油管控制线接头
加热油管控制线接头
把感应式加热套套在滤清器上固定牢固。
2、拆除原车油箱中的油量传感器，将带加热控制器和加热吸油管的集成油量传感器
装入原车油量传感器位置，用堵头将原来的吸油管口堵上。
3、将加热输油管带电源引线一端直接与新配的吸油管相接另一端与滤清器进油口端相接，
另一根加热油管带电源引线的一端与滤清器出油口端相接，另一端与发动机手油泵
6、 过电流保护：当系统出现异常局部短路或负载电流过大（工作电流超过 20A）时，
保护电路动作且指示灯快速闪烁报警，必须排除故障后重新启动系统才能自动恢
复正常工作；
7、温度传感器异常保护：当温度传感器出现故障时，保护电路动作指示灯慢速闪烁报警；
安装说明
：
1、拆下原车油管换装内加热油管。（或不拆除直接将加热油管布在原油管的位置上）
接电瓶正极 接汽车电磁总开关上 接电源负极或汽车搭铁线上
柴油车油箱
滤清器控制器 感应式外套加热装置
输油管路(内置发热器)
至输油泵
河南电力博大科技有限公司 Ljfhett@
2
汽车燃油加热系统简介
主要技术参数及功能
适用范围：各类柴油车辆和使用柴油的机械设备
※ 主要技术参数：
※ 电源电压： 12V/24V
※ 最大工作电流：10A
最大功率： 240W
※ 工作平均电流：5A
工作平均功率：120W
※ 使用环境温度：
-40℃- +
加热终止温度：
20℃±2℃（可根据用户需要设定）
进油口端相接。
线束连接说明
1、加热控制器线束：（一定要按照线束中标识的插接件对应接入不可错插）
为方便顾客装配，加热油管和加热滤清器各部位器件均采用线束插接器对接的方
式连接，每个插接件都有明确的标识，请按照标识对接即可。
2、电源线红色线：是电源正极线，直接接电瓶正极
（直接接电瓶正极端）；
黑色线：接电瓶负极上；

合集下载

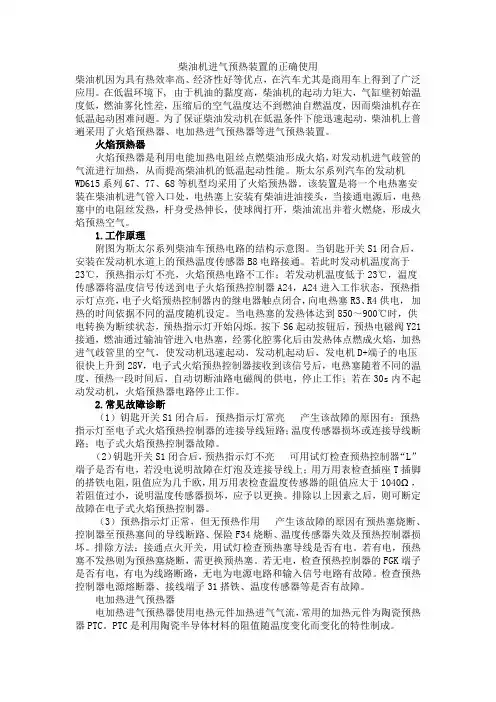

柴油机进气预热装置的正确使用
