单片机汇编语言伪指令

51单片机汇编指令及伪指令小结51单片机汇编指令及伪指令小结51单片机是一种广泛应用的基于汇编语言的微控制器。

它的汇编指令集非常丰富，包括了基本的数据处理、逻辑运算、分支跳转、数据存储和输入输出等指令。

汇编指令的灵活运用可以实现各种复杂的功能，因此掌握51单片机的汇编指令是开发嵌入式系统的重要基础。

1. 基本数据处理指令51单片机汇编指令集包括了一系列基本的数据处理指令，如加法(add)、减法(sub)、乘法(mul)、除法(div)等。

这些指令用于实现对数据的基本运算操作。

2. 逻辑运算指令逻辑运算指令用于实现各种逻辑运算，如与(and)、或(or)、非(not)、异或(xor)等。

这些指令通常用于处理数据的开关控制、状态判断等功能。

3. 分支跳转指令分支跳转指令用于实现程序的流程控制。

常用的分支跳转指令包括无条件跳转(jmp)、条件跳转(jz、jnz、jc、jnc等)、循环跳转(loop)等。

这些指令可以根据条件和需求设置程序的执行流程，实现各种循环、分支等功能。

4. 数据存储指令数据存储指令用于实现数据的存储和加载操作。

常用的存储指令包括将数据存储到寄存器或内存中(mov)、将数据从寄存器或内存中加载(ld)等。

这些指令通过对数据的存储和加载，实现对数据的读写操作。

5. 输入输出指令输入输出指令用于实现与外设的数据通信。

常用的输入输出指令包括从端口输入(instr)、输出到端口(outstr)等。

这些指令通过与外部设备的数据交互，实现嵌入式系统与外设的连接。

除了以上的基本指令外，51单片机还提供了一些伪指令，用于程序的组织和调试。

这些伪指令包括宏指令、条件编译指令、调试指令等。

1. 宏指令宏指令是一种通过宏展开的方式来扩展汇编代码的指令。

它通过提前定义一些宏，并在代码中使用这些宏来生成更复杂的汇编代码。

宏指令的好处是可以简化代码的书写，使得程序的逻辑更清晰。

2. 条件编译指令条件编译指令用于根据编译时的条件来选择性地编译代码。

《汇编语⾔》学习笔记6——伪指令1.伪指令⼜称伪操作，即不能像汇编指令⼀样⽣成可执⾏的⼆进制机器代码，⽽是在汇编程序对汇编语⾔源程序进⾏汇编（编译）期间，由汇编程序执⾏。

它与C中的说明性语⾔的含义类似，起到说明作⽤，⽤来指出程序分段、数据定义、存储分配、程序开始和结束等信息，这些信息在汇编（编译）完成后就不⽤了。

但程序中没伪指令，则系统就⽆法完成编译。

2.段定义伪指令：⽤来定义各种类型的段 1.格式：段名 SEGMENT [类型参数] ...... 段名 ENDS 1.其中SEGMENT和ENDS必须成对出现，表⽰段的开始和结束。

⼀般的，段名和段的意义⼀致，便于识别。

2.段名实际就是段地址，在汇编过程中，系统给出具体的地址值,⼀个段必须有⼀个名字来标识。

3.参数是可选项（可有可⽆），⽤于指出段的边界、段的组合、类别标识，⼀般⽤于多模块程序设计中。

2.类型参数 1.定位类型 PARA 该段的起始地址必须为⼩段的⾸地址，即起始地址的16进制数最低位为0 BYTE 该段可以从任意地址开始 WORD 该段必须从字边界开始，即起始地址为偶数 DWORD 该段必须从双字边界开始，即起始地址的16进制数为最低应为4的倍数 PAGE 该段必须从页边界开始，即起始地址的16进制数最低两位为00（能被256整除） 若不指定定位类型，系统默认为PARA 2.组合类型 PRIVATE 该段为私有段，连接时不与其他同名段合并 PUBLIC 连接时可与其他模块中的同名段按顺序连接成⼀个段 COMMON 表⽰该段与其他模块中的同名段有相同的起始地址，如果连接将产⽣覆盖，连接后段的长度为同名段中的最长者 STACK 表⽰该段为堆栈段 AT 表达式 该段直接定位在表达式指出的位置上 若不指定组合类型，默认为PRIVATE 3.类型标识：在引号中给出段的类型名。

在连接时，类别标识相同的段放在连续的存储区中。

（如："STACK"⽤啦标识该段为堆栈段） 4.END:结束标记，若碰到伪指令END则停⽌编译3.ASSUME伪指令：⽤于指明段寄存器与段的对应关系 1.格式：ASSUME 段寄存器:段名,[段寄存器:段名，段寄存器：.....]【[]中标识可选项】 2.除了代码段寄存器CS不能⽤MOV指令赋值外，其他段寄存器都可⽤MOV指令进⾏初始化。

51汇编伪指令伪指令是对汇编起某种控制作用的特殊命令，其格式与通常的操作指令一样，并可加在汇编程序的任何地方，但它们并不产生机器指令。

许多伪指令要求带参数，这在定义伪指令时由“表达式”域指出，任何数值与表达式匀可以作为参数。

不同汇编程序允许的伪指令并不相同，以下所述的伪指令仅适用于ＭＡＳＭ５１系统，但一些基本的伪指令在大部份汇编程序中都能使用，当使用其它的汇编程序版本时，只要注意一下它们之间的区别就可以了。

ＭＡＳＭ５１中可用的伪指令有：ORG 设置程序起始地址END 标志源代码结束EQU 定义常数SET 定义整型数DATA 给字节类型符号定值BYTE 给字节类型符号定值WROD 给字类型符号定值BIT 给位地址取名ALTNAME 用自定义名取代保留字DB 给一块连续的存储区装载字节型数据DW 给一块连续的存储区装载字型数据DS 预留一个连续的存储区或装入指定字节。

INCLUDE 将一个源文件插入程序中TITLE 列表文件中加入标题行NOLIST 汇编时不产生列表文件NOCODE 条件汇编时，条件为假的不产生清单一、ORG伪指令ORG用于为在它之后的程序设置地址值，它有一个参数，其格式为：ORG 表达式表达式可以是一个具体的数值，也可以包含变量名，如果包含变量名，则必须保证，当第一次遇到这条伪指令时，其中的变量必须已有定义（已有具体的数值），否则，无定义的值将由0替换，这将会造成错误。

在列表文件中，由ORG定义的指令地址会被打印出来。

ORG指令有什么用途呢？指令被翻译成机器码后，将被存入系统的ＲＯＭ中，一般情况下，机器码总是一个接一个地放在存储器中，但有一些代码，其位置有特殊要求，典型的是五个中断入口，它们必须被放在0003H,000BH,0013H,001BH和0023H的位置，否则就会出错，如果我们编程时不作特殊处理，让机器代码一个接一个地生成，不能保证这些代码正好处于这些规定的位置，执行就会出错，这时就要用到ORG伪指令了。

ASM-51汇编伪指令一、伪指令分类1.符号定义SEGMENT, EQU, SET, DATA, IDATA, XDATA, BIT, CODE2.存储器初始化/保留DS, DB, DW, DBIT3.程序链接PUBILC, EXTRN, NAME4.汇编程序状态控制ORG, END5.选择段的伪指令RSEG, CSEG, DSEG, XSEG, ISEG, BSEG, USING二、伪指令具体说明1.符号定义伪指令1）SEGMENT伪指令格式：段名SEGMENT 段类型说明：SEGMENT 伪指令说明一个段。

段就是一块程序代码或数据存储器。

允许使用的段类型为：●CODE代码空间●DATA 可以直接寻址的内部数据空间●XDATA外部数据空间●IDATA可以间接寻址的整个内部数据空间●BIT位空间例子：（段符号用于表达式时，代表被连接段的基地址）STACK SEGMENT IDATARSEG STACKDS 10H ；保留16字节做堆栈MOV SP , #STACK-1 ；堆栈指针初始化2）EQU伪指令格式：符号名 EQU 表达式符号名 EQU 特殊汇编符号说明：EQU表示把一个数值或特殊汇编符号赋予规定的名字。

一个表达式赋予一个符号，必须是不带向前访问的表达式。

例子：N27 EQU 27;ACCUM EQU A ;定义ACCUM代替特殊汇编符号A（累加器）HERE EQU $; HERE为当前位置计数器的值3）SET伪指令格式：符号名 SET 表达式符号名 SET 特殊汇编符号说明：SET类似EQU，区别在于可以用另一个SET伪指令在以后对定义过的符号重新定义。

例子：COUNT SET 0COUNT SET COUNT+14）BIT伪指令格式：符号名 BIT 位地址说明： BIT伪指令把一个地址赋予规定的符号名。

该符号类型取段类型BIT.例子：RSEG DATA_SEG;CONTROL: DS 1ALATM BIT CONTROL.0；OPEN_BOARD BIT ALATM+1 ;下一位RESET_BOARD BIT 60H ；下一个绝对的位5）DATA伪指令格式：符号名 DATA 表达式说明：DATA伪指令把片内的数据地址赋予所规定的符号名。

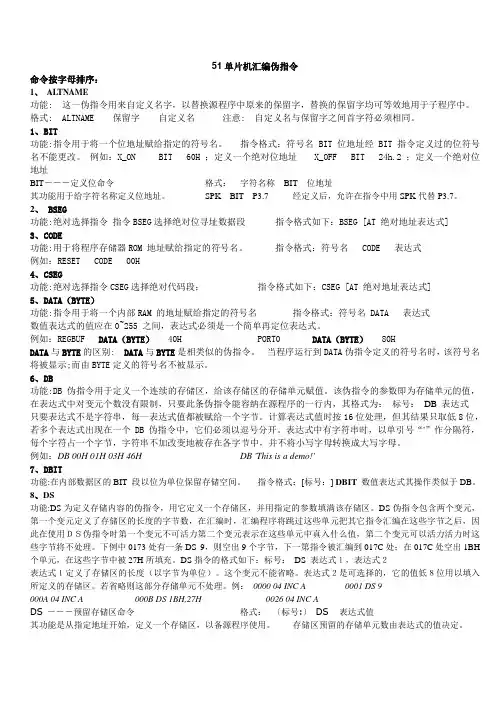

51单片机汇编伪指令命令按字母排序：1、ALTNAME功能: 这一伪指令用来自定义名字，以替换源程序中原来的保留字，替换的保留字均可等效地用于子程序中。

格式: ALTNAME 保留字自定义名注意: 自定义名与保留字之间首字符必须相同。

1、BIT功能:指令用于将一个位地址赋给指定的符号名。

指令格式：符号名 BIT 位地址经BIT 指令定义过的位符号名不能更改。

例如：X_ON BIT 60H ；定义一个绝对位地址X_OFF BIT 24h.2 ；定义一个绝对位地址BIT－－－定义位命令格式：字符名称BIT 位地址其功能用于给字符名称定义位地址。

SPK BIT P3.7 经定义后，允许在指令中用SPK代替P3.7。

2、BSEG功能:绝对选择指令指令BSEG选择绝对位寻址数据段指令格式如下：BSEG [AT 绝对地址表达式]3、CODE功能:用于将程序存储器ROM 地址赋给指定的符号名。

指令格式：符号名 CODE 表达式例如：RESET CODE 00H4、CSEG功能:绝对选择指令CSEG选择绝对代码段；指令格式如下：CSEG [AT 绝对地址表达式]5、DATA（BYTE）功能:指令用于将一个内部RAM 的地址赋给指定的符号名指令格式：符号名 DATA 表达式数值表达式的值应在0~255 之间，表达式必须是一个简单再定位表达式。

例如：REGBUF DATA（BYTE） 40H PORT0 DATA（BYTE） 80HDATA与BYTE的区别: DATA与BYTE是相类似的伪指令。

当程序运行到DATA伪指令定义的符号名时，该符号名将被显示;而由BYTE定义的符号名不被显示。

6、DB功能:DB伪指令用于定义一个连续的存储区，给该存储区的存储单元赋值。

该伪指令的参数即为存储单元的值，在表达式中对变元个数没有限制，只要此条伪指令能容纳在源程序的一行内，其格式为：标号：DB 表达式只要表达式不是字符串，每一表达式值都被赋给一个字节。

MCS-51单片机汇编伪指令的用法解析
1、DS －－－预留存储区命令
格式：〔标号：〕DS 表达式值
其功能是从指定地址开始，定义一个存储区，以备源程序使用。

存储区预留的存储单元数由表达式的值决定。

TMP：DS 1
从标号TEP地址处开始保留1个存储单元（字节）。

2、BIT－－－定义位命令
格式：字符名称BIT 位地址
其功能用于给字符名称定义位地址。

SPK BIT P3.7
经定义后，允许在指令中用SPK代替P3.7。

3、USING指令
USING指令通知汇编器使用8051的哪一个工作寄存器组。

格式：USING 表达式（值必须为0－3，默认值为0。

）
USING 0
使用第0组工作寄存器。

4、SEGMENT指令
SEGMENT 指令用来声明一个再定位段和一个可选的再定位类型。

格式：再定位段名SEGMENT 段类型〔再定位类型〕
其中，“再定位段名”用于指明所声明的段。

“段类型”用于指定所声明的段将处的存储器地址空间。

可用的段类型有CODE、XDATA、DATA、IDATA和BIT。

STACK_SEG SEGMENT IDATA
DATA_SEG SEGMENT DATA
5、RSEG－－－再定位段选择指令。
