人机接口设计

基于51单片机的人机接口电路设计一、功能描述键盘和显示是单片机应用系统中实现人机对话的一种基本形式，两种接口设计的好坏，直接影响到人机接口的友好程度。

在对一个系统进行操作时，往往离不开人与机器的对话，人机接口界面可以满足人与机器之间的交流。

可以通过按键将所需要信号与信息输入给系统，经过系统处理后，所期待的效果又可以通过屏幕来显示出来，这样就可以很好的达到人与机器的交流目的。

二、硬件电路图基于51单片机的人机接口电路如图1.1所示。

电路结构包括基本的复位电路、晶振电路、串口程序下载电路、键盘电路及屏幕显示电路。

图1.1 基于51单片机的人机接口电路设计显示电路键盘控制AT89C51图1 人机接口电路结构框图复位电路 晶振电路三、接口定义接口定义说明包括单片机的I/O 口的定义、中断的选择。

在键盘电路中引入了外部中断方式0，减少了CPU 的工作强度。

屏幕接口电路采用的是并行工作方式，51单片的的I/O 口较多，采用并行方式可以增大数据传输的速度，可以将信息实时显示。

具体接口定义如表1.1所示。

表1 A T89C51接口定义I/O 口 定义引脚号 引脚名 接口说明 备注 1~8 P1口 接矩阵键盘 10 RXD 接MAX232 11TXD 接MAX23212 /INT0 接74ls13四输入与非门输出引入中断21 P2.0 接屏幕的RST 22 P2.1 接屏幕的RS 23 P2.2 接屏幕的RW 24 P2.3 接屏幕的E32~38 P0口接屏幕的数据口DB0~DB7 中断类型 中断方式 按键中断中断方式0四、程序流程图1、主程序在主程序中，执行两个任务：1）初始化，键盘初始化，屏幕初始化；2）判断中断是否发生。

程序开始，进行初始化，若有中断发生，则屏幕有相应的显示；若无中断发生，则屏幕不显示或保留原显示，继续等待中断发生。

主程序流程图如图2.1所示。

2、初始化初始化函数主要包括键盘初始化和屏幕初始化。

人机交互接口设计技巧及用户体验研究人机交互接口设计在如今科技飞速发展的时代中变得愈加重要。

一个优秀的人机交互接口设计可以使用户更加便捷地操作软件或设备，提升用户体验，从而吸引更多用户并增加用户黏性。

而用户体验研究则是为了在设计过程中充分考虑用户需求和反馈，以达到最佳的设计效果。

因此，人机交互接口设计技巧和用户体验研究成为设计师们必须关注和持续学习的重要领域。

首先，人机交互接口设计技巧在设计过程中有几个重要的方面需要考虑。

首先是设计的可用性，即设计师需要确保用户可以快速上手并顺利地完成操作。

为了提高可用性，设计师可以采用一些通用的设计原则，例如清晰明了的布局，简洁直观的操作流程，以及符合用户习惯的交互方式。

其次是设计的美观性，一个吸引人的界面不仅能吸引用户的注意力，还可以增强用户体验。

因此，设计师需要注重设计元素的视觉表现，包括颜色、字体、图片等，以及界面的整体风格和风格的一致性。

最后是设计的反馈机制，通过及时的反馈可以增强用户对操作的信心和满足感。

设计师可以在用户操作后提供一些提示信息或反馈，让用户知道他们的操作是否成功并且了解下一步应该怎么做。

与此同时，用户体验研究在设计过程中也起着非常重要的作用。

用户体验研究可以帮助设计师更好地了解用户需求和行为习惯，从而根据实际情况调整设计方案。

通过用户体验研究，设计师可以获取用户的反馈意见和建议，及时发现问题并进行改进。

此外，用户体验研究还可以帮助设计师更好地了解不同用户群体的需求差异，从而设计出更加个性化的界面和功能。

为了进行有效的用户体验研究，设计师可以采用一些常用的研究方法，例如用户访谈、焦点小组、用户调查等。

通过这些方法，设计师可以更好地了解用户的需求和期望，找出设计中存在的问题，并提出可行的解决方案。

在进行用户体验研究时，设计师需要保持开放的心态，认真倾听用户的反馈意见，并尝试理解用户的真实需求。

同时，设计师还需要善于分析数据，从中找出设计中存在的问题，并提出切实可行的改进方案。

智能人机交互系统中的人机接口设计研究一、引言随着人工智能技术的不断发展，智能人机交互系统的应用逐渐普及，使得人机接口设计受到越来越多的关注。

为了提高人机接口的可用性和用户体验，各种新颖的设计思路和技术被引入到人机接口设计中，成为了当前研究的热点。

二、人机接口设计的基本原则1.易用性原则易用性是指一个产品在使用过程中的操作和交互是否容易、直观，以及是否符合用户的使用习惯和心理预期。

易用性原则是人机接口设计的基本原则。

为了提高易用性，设计师需要考虑以下几点：（1）界面设计简洁、直观，易于理解；（2）操作方式一致性、可预期性；（3）用户任务的轻松完成和反馈机制。

2.可访问性原则可访问性是指产品能被身体、感知和认知障碍的用户所使用，以及在不同的环境下都能良好运行。

在现今多样性的社会中，可访问性变得越来越重要，人机接口设计需要考虑不同种族、性别、年龄、文化背景、身体条件等用户的差异，从而增强产品的可用性。

3.一致性原则一致性是指一种设计，能够在各个方面得到统一和一致的应用。

在人机接口设计中，一致性体现在设计语言、交互方式、字体颜色和排版布局等方面。

设计者需要保证整个系统在各个组件之间的界面和交互上都呈现一致的视觉风格，使得用户可以轻松地学会如何使用产品。

三、人机接口设计的新颖技术1.语音识别技术语音识别技术可以把用户的口语与原始文本转化为可视化的信息，提供更加直接的人机交互形式。

语音识别技术可以使得用户在驾驶、烹饪、残疾人士的使用等场景下，获得更加便利和高效的体验。

2.虚拟现实技术虚拟现实技术将用户放入一个虚拟环境中进行交互，通过模拟现实环境来提供更真实的人机交互体验。

虚拟现实技术不仅可以用于游戏娱乐方面，还可以应用于远程教育、医疗、博物馆展示等领域，其应用场景非常广泛。

3.智能推荐技术智能推荐技术可以根据用户的兴趣、历史记录、社交关系等信息，为用户提供个性化的推荐服务。

智能推荐技术可以在相对短的时间内，进行非常准确的推荐，如推荐购物、电影、音乐等方面，也可以被应用到搜索引擎、社交网络和广告策略等领域。

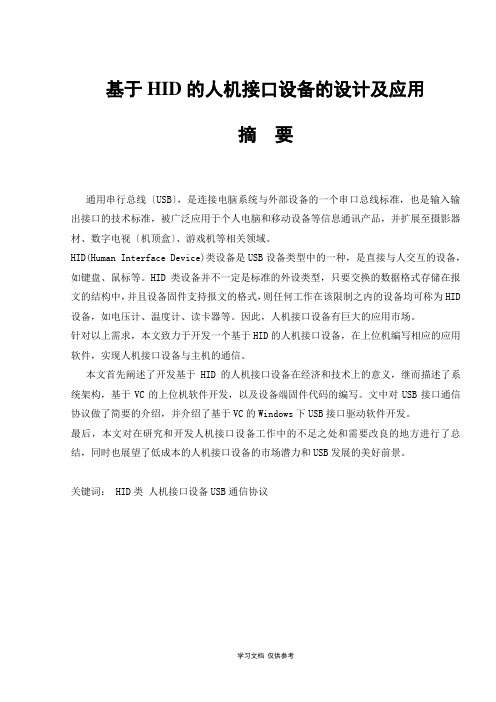

基于HID的人机接口设备的设计及应用摘要通用串行总线〔USB〕，是连接电脑系统与外部设备的一个串口总线标准，也是输入输出接口的技术标准，被广泛应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、数字电视〔机顶盒〕、游戏机等相关领域。
