OSN1500B产品详细介绍

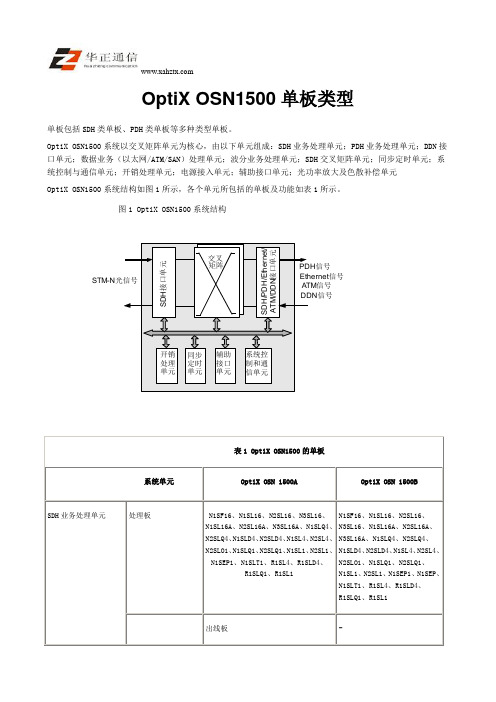

OptiX OSN1500单板类型单板包括SDH 类单板、PDH 类单板等多种类型单板。

OptiX OSN1500系统以交叉矩阵单元为核心，由以下单元组成：SDH 业务处理单元；PDH 业务处理单元；DDN 接口单元；数据业务（以太网/ATM/SAN ）处理单元；波分业务处理单元；SDH 交叉矩阵单元；同步定时单元；系统控制与通信单元；开销处理单元；电源接入单元；辅助接口单元；光功率放大及色散补偿单元 OptiX OSN1500系统结构如图1所示，各个单元所包括的单板及功能如表1所示。

图1 OptiX OSN1500系统结构S D H /P D H /E t h e r n e t /A T M /D D N 接口单元同步定时单元系统控制和通信单元STM-N 光信号开销处理单元辅助接口单元PDH 信号Ethernet 信号ATM 信号交叉矩阵S D H 接口单元DDN 信号表1 OptiX OSN1500的单板系统单元 OptiX OSN 1500A OptiX OSN 1500BSDH 业务处理单元 处理板 N1SF16、N1SL16、N2SL16、N3SL16、N1SL16A 、N2SL16A 、N3SL16A 、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SLT1、R1SL4、R1SLD4、R1SLQ1、R1SL1N1SF16、N1SL16、N2SL16、N3SL16、N1SL16A 、N2SL16A 、N3SL16A 、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SEP 、N1SLT1、R1SL4、R1SLD4、R1SLQ1、R1SL1表1 OptiX OSN1500的单板系统单元OptiX OSN 1500A OptiX OSN 1500B出线板-保护倒换板- N1TSB8、N1TSB4PDH业务处理单元处理板R1PD1A、R1PD1B、R2PD1A、R2PD1B、N1PL3A、R1PL1A、R1PL1B、N2PL3A R1PD1、R2PD1、N1SPQ4、N2SPQ4、N1PD3、N1PL3、N1PL3A、N1PQ1、N1PQM、N2PQ1、R1PL1A、R1PL1B、N2PQ3、N2PD3、N2PL3、N2PL3A出线板R1L12S、R1L75S N1MU04、N1D34S、N1C34S、N1D75S、N1D12S、N1D12B 保护倒换板- N1TSB8、N1TSB4DDN接口单元汇聚处理板N1DXA N1DX1、N1DXA出线板- N1DM12以太网接口单元处理板N1EGS2、N2EGS2、N1EGT2、N1EFS4、N2EFS4、R1EFT4、N1EFT8、N1EFT8A、N1EMS4、N1EGS4、N3EGS4 N1EGS2、N2EGS2、N1EGT2、N1EFS0、N2EFS0、N4EFS0、N1EFS4、R1EFT4、N1EFT8、N1EFT8A 、N1EMS4、N1EGS4、N3EGS4、N2EFS4出线板- N1ETF8、N1EFF8、N1ETS8 RPR处理单元处理板N1EMR0、N2EMR0、N2EGR2 N1EMR0、N2EMR0、N2EGR2 出线板- N1ETF8、N1EFF8表1 OptiX OSN1500的单板系统单元OptiX OSN 1500A OptiX OSN 1500BATM接口单元N1ADL4、N1ADQ1、N1IDL4、N1IDQ1 N1ADL4、N1ADQ1、N1IDL4、N1IDQ1SAN接口单元N1MST4 N1MST4WDM单元N1MR2A、N1MR2B、TN11MR2、TN11MR4、TN11CMR2、TN11CMR4 N1MR2A、N1MR2B、N1MR2C(插在出线板槽位)、TN11OBU1、TN11MR2、TN11MR4、TN11CMR2、TN11CMR4N1LWX N1LWX遥泵放大单元N1FIB、ROP N1FIB、ROP主控、线路、交叉、时钟合一单元Q2CXL1、Q2CXL4、Q2CXL16 Q2CXL1、Q2CXL4、Q2CXL16 电源输入单元R1PIUA R1PIUUPM(Uninterrupted Power Model) UPM辅助接口单元R1AUX、R2AUX R1AUX、R2AUX公务单元R1EOW、R1AMU R1EOW、R1AMU风扇单元R1FAN R1FAN光放单元61COA、62COA、N1COA 61COA、62COA、N1COAN1BPA N1BPA表1 OptiX OSN1500的单板系统单元OptiX OSN 1500A OptiX OSN 1500BN1BA2 N1BA2TN11OBU1 TN11OBU1。

OptiX OSN1500B光传输设备指示灯说明OptiX OSN1500B机柜上电源正常指示灯（Power，绿色）亮表示设备电源接通,灭表示设备电源没有接通；紧急告警指示灯（Critical，红色）、重要告警指示灯（Major，橙色）及次要告警指示灯（Minor，黄色）亮表示设备发生告警，灭则告警。

OptiX OSN1500B单板硬件状态灯（STAT）亮（绿色）表示单板工作正常，亮（红色）表示单板硬件故障或者单板硬件不匹配，灭则单板没有上电或单板未开工。

OptiX OSN1500B业务激活状态/单板主备状态指示灯（ACT）亮（绿色）表示业务处于激活状态，单板正在工作且处于主用状态，灭表示业务处于非激活状态，单板处于备用状态。

OptiX OSN1500B单板软件状态灯（PROG）:●若亮（绿色）表示FLASH中单板软件或FPGA存储加载正常，或者单板软件初始化正常；●若100毫秒亮100毫秒灭（绿色）正在向FLASH中加载单板软件或向FPGA中加载FPGA软件；●若300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段。

●或5分钟内发生3次复位而进入到BIOS状态；●若亮（红色）则FLASH中单板软件或FPGA丢失或加载单板软件不成功或单板软件初始化不成功。

●若单板熄灭则表示没有电源输入或高功耗单板进入低功耗模式。

华为SDH设备单板安装前必需进行硬件检查，具体步骤如下所示：步骤1 必需: 检查单板硬件：单板拉手条上标识应正确清晰;单板正反面各器件完整，表面正常，没有明显的损坏痕迹。

步骤2 必需: 确认并记录单板的带宽和槽位信息。

步骤3 必需: 检查单板与接口板、线缆的配套关系，确保单板和线缆之间匹配。

步骤4 必需: 插放单板，插放单板的方法请参见现场更换单板。

单板应沿导槽插到子架底且单板拉手条正常扣好。

步骤5 必需: 检查光传输设备单板与主机、网管的版本配套关系，确保单板版本配套使用无误。

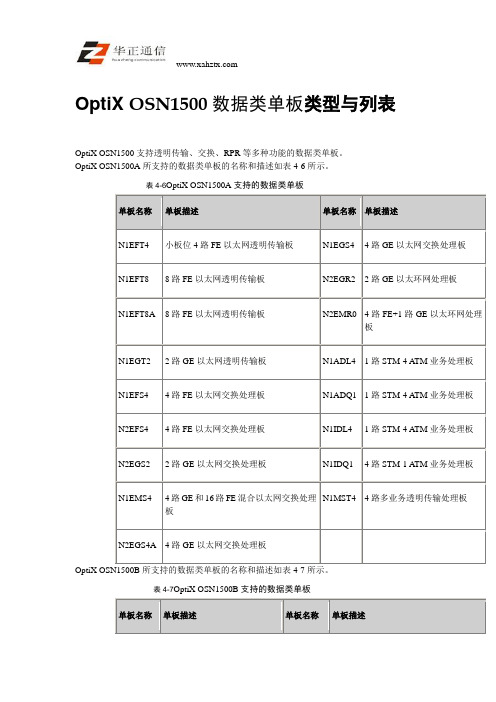

OptiX OSN1500数据类单板类型与列表OptiX OSN1500支持透明传输、交换、RPR等多种功能的数据类单板。

OptiX OSN1500A所支持的数据类单板的名称和描述如表4-6所示。

表4-6OptiX OSN1500A支持的数据类单板单板名称单板描述单板名称单板描述N1EFT4 小板位4路FE以太网透明传输板N1EGS4 4路GE以太网交换处理板N1EFT8 8路FE以太网透明传输板N2EGR2 2路GE以太环网处理板N1EFT8A 8路FE以太网透明传输板N2EMR0 4路FE+1路GE以太环网处理板N1EGT2 2路GE以太网透明传输板N1ADL4 1路STM-4 ATM业务处理板N1EFS4 4路FE以太网交换处理板N1ADQ1 1路STM-4 ATM业务处理板N2EFS4 4路FE以太网交换处理板N1IDL4 1路STM-4 ATM业务处理板N2EGS2 2路GE以太网交换处理板N1IDQ1 4路STM-1 ATM业务处理板N1MST4 4路多业务透明传输处理板N1EMS4 4路GE和16路FE混合以太网交换处理板N2EGS4A 4路GE以太网交换处理板OptiX OSN1500B所支持的数据类单板的名称和描述如表4-7所示。

表4-7OptiX OSN1500B支持的数据类单板单板名称单板描述单板名称单板描述单板名称单板描述单板名称单板描述N1EFT4 小板位4路FE以太网透明传输板N1EMS4 4路GE和16路FE混合以太网交换处理板N1EFT8 8或16路FE以太网透明传输板N1EGS4 4路GE以太网交换处理板N1EFT8A 8路FE以太网透明传输板N2EGR2 2路GE以太环网处理板N1EGT2 2路GE以太网透明传输板N2EMR0 12路FE+1路GE以太环网处理板N1EFS0 8路FE以太网交换处理板N1ADL4 1路STM-4 ATM业务处理板N2EFS0 8路FE以太网交换处理板N1ADQ1 1路STM-4 ATM业务处理板N4EFS0 8路FE以太网交换处理板N1IDL4 1路STM-4 ATM业务处理板N1EFS4 4路FE以太网交换处理板N1IDQ1 4路STM-1 ATM业务处理板N2EFS4 4路FE以太网交换处理板N1MST4 4路多业务透明传输处理板N2EGS2 2路GE以太网交换处理板N2EGS4A 4路GE以太网交换处理板。

OptiX OSN1500 V100R007产品板位配置设计指导书华为技术有限公司版权所有侵权必究修订记录目录1OSN1500A板位图： (5)1.1OSN1500A面板如下图所示： (5)1.2其中以下单板插在固定槽位： (5)1.3处理板和接口板的对应关系： (6)1.4各槽位最大接入容量： (6)1.5各单板可插槽位列表如下： (6)1.6单板插放建议： (7)1.7其他说明： (9)2OSN1500B板位图： (10)2.1OSN1500B面板如下图所示： (10)2.2其中以下单板插在固定槽位： (10)2.3处理板和接口板的对应关系： (11)2.4各槽位最大接入容量： (11)2.5各单板可插槽位列表如下： (11)2.6单板插放建议： (13)2.7其他说明： (16)关键词：板位配置原则硬件配置配置摘要：本文简要介绍了OSN 1500产品的板位配置原则，用于指导传输工程人员在开局和扩容时参考各类单板在各个槽位的建议配置。

缩略语清单：无。

参考资料清单无。

OptiX OSN1500 V100R007产品板位配置设计指导书OSN1500产品分为OSN1500A（3U）和OSN1500B（5U）两种。

1 OSN1500A板位图：1.1 OSN1500A面板如下图所示：说明：OSN1500A是1500的3U版本，单板全部插在设备正面，背面没有插板区或接口区。

板位编号参见上图示意。

Slot1、11固定为PIU单板。

Slot12、13支持板位拆分，不拆分时，板位编码从上到下、从左到右分别为Slot 12、Slot13、Slot 4～Slot 10。

Slot 12拆分后，左为Slot 2，右边Slot 12；Slot 13拆分后，左为Slot 3，右边Slot 13。

风扇板板位编号Slot 20，在设备左侧。

1.2 其中以下单板插在固定槽位：1、主控、交叉、时钟合一板固定插在Slot 4、5，默认Slot 4主控、交叉、时钟板为主用。

OptiX OSN1500概述产品定位OptiX OSN1500是华为公司开发的新一代智能光传输设备,可实现在同一个平台上高效地传送语音、数据、存储网和视频业务。

OptiX OSN1500采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。

配合华为其他设备，OptiX OSN1500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。

支持的技术在分组模式，支持以下技术：∙MPLS（Multiprotocol Label Switching）∙ETH PWE3（Pseudo Wire Edge to Edge Emulation）∙TDM PWE3在TDM模式，支持以下技术：∙SDH（Synchronous Digital Hierarchy）∙PDH（Plesiochronous Digital Hierarchy）∙Ethernet∙ATM（Asynchronous Transfer Mode）∙SAN（Storage Area Network）/Video∙WDM（Wavelength Division Multiplexing）∙DDN（Digital Data Network）∙PCM（Pulse Code Modulation）设备外形OptiX OSN1500有两种型号，OptiX OSN1500A设备如图1所示，OptiX OSN1500B设备如图2所示。

OptiX OSN1500A和OptiX OSN1500B的主要区别除了外观上不同，接入容量也不同。

图1 OptiX OSN1500A设备外形图图2 OptiX OSN1500B设备外形图网络应用如图3所示，OptiX OSN1500一般应用于城域传输网中的接入层，OptiX OSN1500的组网情况如下：TDM组网下，可与OptiX OSN9560、OptiX OSN9500、OptiX OSN7500 II、OptiX OSN7500、OptiX OSN3500 II、OptiX OSN2500、OptiX OSN3500、OptiX OSN500、OptiX OSN550等光传输设备混合组网，优化运营商投资，可以实现从骨干层、汇聚层到接入层的全系列解决方案。

SDH传输设备光接口识别目前铁路通信系统中，常用的传输设备主要有华为OSN1500/2500/3500，其中OSN1500主要应用在接入层，OSN2500主要应用在汇聚层，OSN3500则应用在核心层，OSN1500的外观如下图所示。

OSN1500可用作终端复用器（TM）、分插复用器（ADM），下面通过一个组网案例来说用OSN的应用，拓扑如下图所示。

OSN1500B用作TM的单板配置如下图所示，在12槽位配置了SL16单板，在7槽位配置了PD1单板，15槽位配置了D75S单板，先介绍这三种单板。

安装在设备里面的单板外观如下图所示，我们先来识别这些单板名称表示的含义。

举例：我们来识别一下L-16.1光接口、S-4.1光接口、V-64.3光接口。

SDH光接口用“应用类型-STM等级·尾标数”的代码来表示：（1）第一部分：表示应用场合的不同I或空白——局内通信光接口:<20kmS——短距离局间通信光接口：20~40km。

L——长距离局间通信光接口：40~80km。

V——超长距离局间通信光接口：80~120km。

U——甚长距离局间通信光接口：>120 km。

（2）第二部分：表示STM的速率等级1、4、16、64（3）第三部分：表示工作的波长窗口和光纤类型1或空白--工作波长1310nm，所用光纤为G.652；2—工作波长1550nm，所用光纤为G.652或G.654；3—工作波长1550nm，所用光纤为G.653；5—工作波长1550nm，所用光纤为G.655。

那么L-16.1光接口中，L表示该接口适合40-80KM的长距离局间通信，16接口的速率是STM-16（2.5Gb/s）,1表示该接口适用的波长是1310nm，适用的光纤是G.652光纤，其他两个接口请大家自己识别。

熟悉了光接口的含义，我们要理解设备的应用，当OSN1500用作终端复用器的时候，原理如下图所示。

从这张图看出，SDH的高速信号需要从TM分离出低速信号，典型的低速信号类型就是E1（2M），那么能提供E1的接口板类型有以下几种，PQ1和PD1如下图所示。
