DDSY666型单相电子式预付费电能表

. ... . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。

3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标24．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。

电能表应能连续计量电能。

4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%34．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。

电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

1.概述DDSY666型单相电子式预付费电能表是用来计量工频交流单相有功电能，并可实现电量预购、限流保护等功能的电子式电能表。

本产品适用于工业和民用单相交流电路。

符合GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》标准和GB/T 18460.3-2001《IC卡预付费售电系统 第3部分：预付费电能表》标准中队单相预付费电能表的全部技术要求。

本产品采用了优选大规模专用集成电路，应用微计算机、表面安装(SMT)、电磁兼容等技术，电路集成度高，结构合理，性能可靠；专用电卡(IC卡)可实现先付费后用电、表内剩余电量不足时自动报警；剩余电量为零时，自动断电；能实现可编程最大功率限制，当用户负荷超过最大功率限制值时自动断电报警等功能，可双向计量电能，独特的保密措施保证用户使用电表和电卡的高度安全性。

2.结构特征与工作原理2.1结构特征本产品采用阻燃ABS树脂外壳，具有较高的绝缘强度和耐腐蚀性，IC卡插口设在罩壳上方右侧位置，具有防窃电、防潜动等功能，造型新颖，美观适用。

2.2工作原理电流回路的电流通过分流器采样得到的电压信号，再通过电能专用计量芯片内部，得到数字相位校正和高通滤波的数字信号进入数字乘法器的一个输入端。

电压回路的电压信号经过电阻分压器取样，再通过电能专用计量芯片内部得到数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

乘法器输出瞬时功率通过数字低通滤波器进行积分处理进入“数字/频率”转换器，变换成与被计量电能平均功率成比例的频率脉冲信号（分为高频脉冲信号和低频脉冲信号），其中高频脉冲输出至测试脉冲输出和用来驱动脉冲指示灯，低频脉冲输出至微处理器接口实现电能计量。

LED清晰地显示出电能值及其它有关内容；功率反向时，电能表仍然能准确计量电能值；售电部门通过售电管理系统对电卡进行初始化，并将电卡发行给用户，同时在管理系统内建立档案，用户必须向售电部门购买电量后才能用电，用户的最大功率限制值由售电部门设定。

DDSY606单相电子式预付费电能表(液晶)使用说明书2020E738-33符合标准：GB/T 18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表(液晶)(以下简称"电能表")是一种用于测量频率为50Hz的单相交流有功电能，实现预交费、后用电的预付费管理模式的电能表。

本产品可采用IC卡、红外通信、RS485通信(选用)等多种方式进行购电充值，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

其性能符合GB/T 17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》和GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》，其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。

2设计原理2.1产品构成简述本电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件：内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、红外通信、RS485通信(选用)、IC卡通信、继电器控制等部分。

原理框图如图1所示。

图1 电能表工作原理框图2.2工作原理用户消耗的电能通过锰铜进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出，经过隔离后输出为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过IC卡通信、红外通信或RS485通信(选用)实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通信(选用)实现组网，实现远程购电和抄读表内数据。

3主要技术参数3.1电能表规格如表1所示。

. . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。

3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。

电能表应能连续计量电能。

4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。

电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

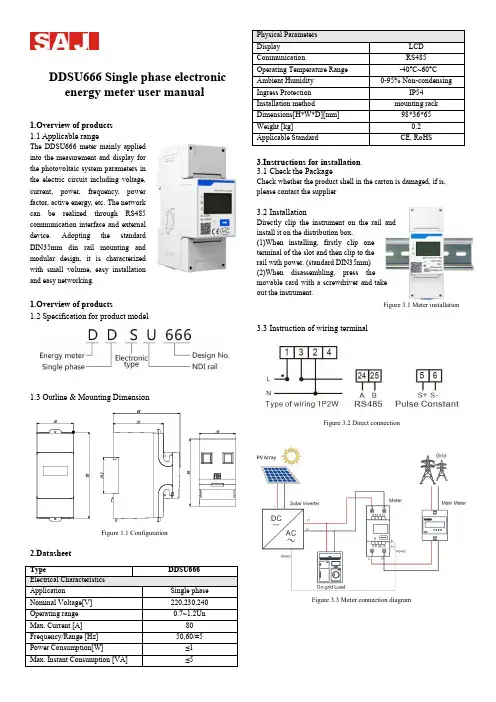

DDSU666 Single phase electronicenergy meter user manual1.Overview of products 1.1 Applicable rangeThe DDSU666 meter mainly applied into the measurement and display for the photovoltaic system parameters in the electric circuit including voltage, current, power, frequency, power factor, active energy, etc. The network can be realized through RS485 communication interface and external device. Adopting the standard DIN35mm din rail mounting and modular design, it is characterized with small volume, easy installation and easy networking.1.Overview of products1.2 Specification for product model1.3 Outline & Mounting DimensionFigure 1.1 Configuration2.Datasheet3.Instructions for installation 3.1 Check the PackageCheck whether the product shell in the carton is damaged, if is, please contact the supplier3.2 InstallationDirectly clip the instrument on the rail and install it on the distribution box.(1)When installing, firstly clip one terminal of the slot and then clip to the rail with power. (standard DIN35mm) (2)When disassembling, press the movable card with a screwdriver and take out the instrument.Figure 3.1 Meter installation3.3 Instruction of wiring terminalFigure 3.2 Direct connectionFigure 3.3 Meter connection diagram3.4 RS485 interface of inverterFigure 3.4 RS485 pinTable 3.1 RS485 pin port definition4.Fault and troubleshooting5.Displayed functionsWhen the energy meter is in normal working condition (on loadstate), the positive pulse indicator should be flashed. If long time for no flashing or light for the indicator, please check whether the wiring mode of the energy meter is right or not.Table 5.1 LCD logo meanings6.Export limitation function settingThe steps for matching R5 series inverters are as follows: (1)Download eSolar O&M APPWeb to eSolar website https:// to scan the QR code and download “eSolar O&M” APP (or download it from Google Play or App Store by searching “eSolar O&M”). After the installation on your phone, please login it with your installer account.(2)Log in APP→ Click “My” → Click “Remote control” → Click “WiFi” /“Bluetooth”→ Click “Next step”. as shown in Figure6.1. Please refer to WiFi/GPRS/4G module manual for detailed connection operation.(3)Enter “local connect” page and select “Export limitation setting” → input password ：201561 as shown in Figure6.2.Figure 6.1 Local connect Figure 6.2 Export limitation setting(4)Turn on “export limitation ”, Wait for 15s countdown seconds to set successfully ，supply the power mode and current mode ，as shown in Figure6.3 and Figure6.4Figure6.3 Countdown interface Figure6.4 Power limit/Current limit settingNote:1.Power mode and current mode could be alternatively selected;2.The setting parameter cannot exceed the given range value3.When the setting is completed, the export limitation system will begin to run.。

DDSU666系列单相电子式电能表（导轨）使用说明书ZTY0.464.922浙制00000205号浙江正泰仪器仪表有限责任公司二0一六年八月目录1.概述 (1)2.工作原理 (2)3.主要技术性能与参数 (3)4关键零部件采用 (4)5.主要功能 (5)6.外形及安装尺寸 (11)7.安装及使用说明 (12)8.常见故障的诊断、分析、排除方法 (13)9.运输与贮存 (14)10.保修与服务 (14)DDSU666系列单相电子式电能表（导轨）ZTY0.464.922使用说明书共15页第1页1.概述1.1主要用途及适用范围DDSU666系列单相电子式电能表（导轨）（以下简称“仪表”）根据电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，为新一代智能仪表，集测量、通讯于一体，主要用于电气线路中电压、电流、功率、频率、功率因数、有功电能等电参量的测量与显示。

可通过RS485通讯接口与外部装置实现组网；采用标准DIN35mm导轨式安装，结构模数化设计，具有体积小、易安装、易组网等优点；广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

符合的标准：GB/T17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》DL/T645-2007《多功能电能表通信协议》1.2产品特点1)计量正反向有功电能，反向电能按正向累计；2)采用温宽型LCD；3)DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装、易组网。

资料来源编制<**设计签字**><**设计签字日期**>校对<**校对签字**><**校对签字日期**>审核<**审核签字**><**审核签字日期**>标准化<**标准化签字**><**标准化签字日期**>提出部门审定<**审定签字**><**审定签字日期**>标记处数更改文件号签字日期职责签字日期1.3型号组成及代表意义图1型号组成1.4使用环境条件规定的工作温度范围:-25℃～+55℃；极限的工作温度范围:-40℃～+70℃；相对湿度（年平均）:≤75％；大气压:86kPa～106kPa。

DDSY606型单相电子式预付费电能表使用说明书2019E914-33符合标准：GB/T18460.3-2001安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。

本产品可用来计量额定电压220V、额定频率50Hz的交流单相有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》的技术要求。

2主要功能2.1双向计量功能：能够精确计量正、反两个方向的有功功率。

且以每0.01kWh向一个方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。

2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。

2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。

2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。

2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。

2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。

2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零即断电。

2.8电能表具有三级报警功能：显示报警、声音报警(可选)和拉闸报警(可选)，拉闸报警后，用户再插入购电卡，就可以继续用电。

2.9输入电能表的本次购电量能与表内剩余的电量迭加，但每次购电量不允许超过9999kWh，电能表内囤积电量也不允许超过99999.99kWh。

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

产品特点：产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

型号规格产品型号为DDS666，规格见表1：使用环境条件温度范围规定的工作温度范围：-25℃～55℃；工作极限温度范围：-40℃～70℃。

相对湿度年平均小于75%时本机可正常工作。

安全性能本产品符合：GB/T 耐热和阻燃试验要求。

GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

GB/T 规定的静电放电抗扰度试验要求；GB/T 规定的高频电磁场抗扰度试验要求；GB/T 规定的快速瞬变脉冲群试验要求；GB/T 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

工作原理本机采用美国模拟器件公司（ADI）生产的ADE7755芯片计量单相有功电能，ADE7755内部原理框图如图3所示：通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到ADE7755电能计量芯片，在ADE7755内部经过差分放大、A/D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量；再通过低通滤波和“数字/频率”转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通讯抄收等数据处理；3、技术特性主要性能计量功能：本机可计量正、反向有功电能，反向电能按正向累计；输出功能本机采用无源隔离型电量脉冲输出接口，脉冲输出波形为方波；本机具有电量脉冲输出指示，采用红色LED指示；RS485通讯功能电能表可使用掌上电脑通过RS485通讯的方式对电能表进行表号设置、电量底度设置和抄收当前电量等功能。

（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

产品特点：产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

型号规格产品型号为DDS666，规格见表1：表1使用环境条件温度范围规定的工作温度范围：-25℃～55℃；工作极限温度范围：-40℃～70℃。

相对湿度年平均小于75%时本机可正常工作。

安全性能本产品符合：GB/T 耐热和阻燃试验要求。

GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

GB/T 规定的静电放电抗扰度试验要求；GB/T 规定的高频电磁场抗扰度试验要求；GB/T 规定的快速瞬变脉冲群试验要求；GB/T 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

工作原理本机采用美国模拟器件公司（ADI）生产的ADE7755芯片计量单相有功电能，通过电阻分压网络和分流元件分别对电压信号和电流信号采样，送到ADE7755电能计量芯片，在ADE7755内部经过差分放大、A/D转换和乘法器电路进行乘法运算，完成被计量电能的瞬时功率测量；再通过低通滤波和“数字/频率”转换器，输出与被计量电能平均功率成比例的频率脉冲信号，其中高频脉冲输出可供校验使用，低频脉冲输出给计度器显示电量及CPU进行通讯抄收等数据处理；3、技术特性主要性能计量功能：本机可计量正、反向有功电能，反向电能按正向累计；输出功能本机采用无源隔离型电量脉冲输出接口，脉冲输出波形为方波；本机具有电量脉冲输出指示，采用红色LED指示；RS485通讯功能电能表可使用掌上电脑通过RS485通讯的方式对电能表进行表号设置、电量底度设置和抄收当前电量等功能。

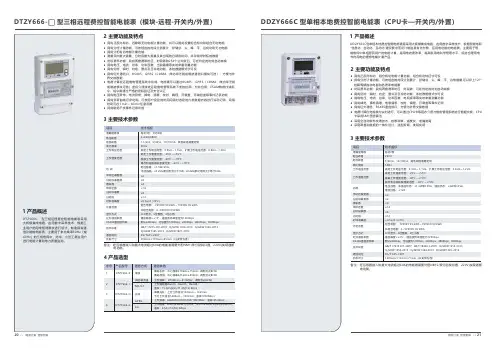

20 >>精准计量 智慧物联>> 精准计量 智慧物联 21DTZY666- 型三相远程费控智能电能表（模块-远程-开关内/外置）2 主要功能及特点3 主要技术参数备注：经互感器接入和最大电流超过60A的电能表需要外配NM1(带分励脱口器，220V)实现通断 电功能。

4 产品选型● 具有正反向有功、四象限无功电能计量功能，并可以据此设置组合有功和组合无功电能● 具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷有功和无功电能● 具有分相有功电能计量功能● 测量双向最大需量、分时段最大需量及其出现的日期和时间，并存储带时标的数据● 时段费率功能：具有两套费率时区、时段表和254个公共假日，可在约定的时刻自动转换● 具有电压、电流、功率、功率因数、当前需量等实时参量测量功能● 具有定时、瞬时、约定、整点及日冻结功能，冻结数据模式字可设● 具有红外通信口、RS485、GPRS（CDMA、微功率无线或载波通信口模块可选），方便与外 界交换数据● 电费计算在远程售电管理系统中完成，电能表可以通过RS485、GPRS（CDMA、微功率无线 或载波模块可选）虚拟介质接收远程售电管理系统下发的拉闸、允许合闸、ESAM 数据抄读指 令，指令需通过严格的密码验证及安全认证● 具有电压异常、电流异常、掉电、清零、校时、编程、开表盖、开端钮盖等事件记录功能● 具有负荷曲线记录功能，可按用户设定的时间间隔对选定的六类数据内容进行滚动记录，间隔 时间可在1 min～60min 任意设置● 具有磁场干扰事件记录功能DDZY666C 型单相本地费控智能电能表（CPU 卡—开关内/外置）2 主要功能及特点3 主要技术参数● 具有正反向有功、组合有功电能计量功能，组合有功特征字可设● 具有分时计量功能，可按相应的时段分别累计、存储总、尖、峰、平、谷电能量,可以存上12个 结算周期的总电能和各费率电能量● 时段费率功能：具有两套费率时区、时段表，可在约定的时刻自动转换● 具有定时、瞬时、约定、整点及日冻结功能，冻结数据模式字可设● 具有电压、电流、功率、功率因数、电网频率等实时参量测量功能● 具有掉电、事件清零、电表清零、校时、编程、开罩盖等事件记录● 具有红外通信、RS485通信接口，方便与外界交换数据● 电费计算在电能表内实时进行，可以通过CPU 卡等固态介质与售电管理系统进行数据交换，CPU 卡采用SM1国密算法● 采用全自动软件校表技术，校表简单，速度快，准确度高● 采用罩盖和盖板的一体化设计，造型新颖，美观实用备注：经互感器接入和最大电流超过60A的电能表需要外配NB1S(带分励脱扣器，220V)实现通断 电功能。

实用标准DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为 50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合 GB/T17215-2002 和GB/T18460.3-2001标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。

3.规格（见表1）4.技术指标4．1仪表常数1600imp/kW.h24．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为 1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。

电能表应能连续计量电能。

4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。

电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

DDS666型单相电子式电能表技术说明书（带RS485通讯接口）1、概述正泰牌DDS666型单相电子式电能表系我厂最新产品，按GB/T17215-2002标准进行生产，用于测量额定频率为50Hz，参比电压为220V单相交流有功电能。

该产品采用计量电能的专用大规模集成电路和SMT技术，以确保计量准确度度和可靠性，为使停电后数据不丢失，使用步进电机计度器。

1.1 产品特点：1.1.1 产品全部采用性能稳定、功耗低的工业级元器件，运用工艺精心设计制造。

1.1.2外壳采用阻燃聚碳酸酯，具有很强的抗机械冲击能力。

1.1.3具有RS485通讯功能，通讯规约满足DL/T645-1997标准的要求。

1.2 型号规格产品型号为DDS666，规格见表1：1.4 使用环境条件1.4.1 温度范围1.4.1.1 规定的工作温度范围：-25℃～55℃；1.4.1.2 工作极限温度范围：-40℃～70℃。

1.4.2 相对湿度年平均小于75%时本机可正常工作。

1.5 安全性能本产品符合：1.5.1 GB/T 5169.10 耐热和阻燃试验要求。

1.5.2 GB/T 17215-1998 规定的脉冲电压试验和交流电压试验要求。

1.5.3 GB/T 17626.2 规定的静电放电抗扰度试验要求；GB/T 17626.3 规定的高频电磁场抗扰度试验要求；GB/T 17626.4 规定的快速瞬变脉冲群试验要求；GB/T 17626.5 规定的雷击浪涌试验要求。

2.产品的结构特征与工作原理2.1 结构本产品的结构设计合理美观，工艺性好，维护方便。

表内功能板、和标牌全部经过合理的设计，采用了卡式安装，可靠方便；功能板是密封安装在有阻燃功能和较高的机械强度的外壳内，保证仪表在GB/T 17215-2002 标准规定的防尘和防水条件下，能够正常工作。

本产品的输入、输出、接线端子及接线图见图2：注：S+、S-为测试脉冲输出端，测试脉冲信号采用光耦隔离。

正泰预付费电能表（DDSY666）1、正确插入电表不显示cd怎么办？（正常显示：卡正确插入表内时显示：cd。

（其他出错信息:CC、00、EE、插入没有反映现象、都表示电表不认卡和读写通讯出现故障）。

答：请分别从以下方面进行检查：若用户丢失售电卡，就要为他们发补卡方法1补卡（用户卡丢失或损坏的情况下）1、将新的空卡插入读卡器→选择“IC卡操作”→检测卡→写卡→确认写卡→提示检测卡制作成功。

(用户可以制作一张，长期保存，留给自己测试用，判断是售电卡坏了或电表坏了)。

2、将制作好的检测卡插入用户电表、等电表出现cd后拨出。

作用：读取表内用户数据信息。

(说明电表工作正常,售电卡已经坏了,判断方法一)。

3、将已与电表通讯过的检测卡插入读卡器→选择“IC卡操作”→补卡→选择“读检测卡”→写卡→选择电价类型→选中“度数”→输入售电度数→点击“确认写卡”4、用户重新补发一张售电卡，电表接受新售电卡后，自动拒绝原来售电卡，（说明书5页，9补卡功能说明）。

方法21．用读卡器的清零卡插入电表进行测试，显示cd, ( 表示电表正常，售电卡坏了，不显示cd，说明电表坏了,判断方法二)。

2．请按照“5、建档方法”。

（新电表开户操作方法一样设置，原来建档用户编号,不能一样重复，做销户（删除）处理）。

3．注意事项：1、插入售电机清零卡（灰色卡）前，一定要把电表相关用的电量数据记录好和保存备用。

2、电表插入清零卡后，自动拒绝原售电卡。

方法31．如果按照以上方法未解决。

2．使用QQ电脑远程协助功能完成。

3．正泰仪表技术人员通过办公室电脑远程控制你的电脑完成。

（电脑搬到正泰一级代理商那里插上网线或懂电脑安全知识人员下完成）。

2、客户档案信息数据修复方法？(电脑系统重新安装情况下)方法一：1．点击售电机桌面图标（查找安装位置）→右键→属性→快捷方式→起始位置→（售电软件单机版\"后面所有内容复制后，粘贴到新安装盘的售电机软件同样位置）。

DDSU666 Single phase Smart MeterOperation ManualZTY0.464.1447Zhejiang Chint Instrument & Meter Co., Ltd.June, 20211. Brief Introduction1.1 Main application & applicable rangeType DDSU666 single phase smart meter (hereinafter referre d to as the “instrument”) is designed based on power monitoring and energy metering demands for electric power system, communication industry, construction industry, etc. as a new generation of intelligent instrument combining measurement and communication function, mainly applied into the measurement and display for the electric parameters in the electric circuit including voltage, current, power, frequency, power factor, active energy, etc. The network can be realized through RS485 communication interface and external device. Adopting the standard DIN35mm din rail mounting and modular design, it is characterized with small volume, easy installation and easy networking, widely applied into the internal energy monitoring and assessment for industrial and mining enterprises, hotels, schools, large public buildings.Complied standards:IEC 61010-1-2010《Safety requirements for electrical requirement for measurement，control, and laboratory use -Part1:General requirements》BS EN 61326-1-2013《Electrical requirement for measurement，control and laboratory use -EMC requirements Part1:General requirements》MODUS-RTU protocol.1.2 Product Features1)Metering the positive and negative active power;2)Adopting wide LCD, it has clear vision；3)RS485 communication function with communication protocol complied with Modbus-RTU；4)Adopting DIN35mm standard din rail mounting, structural modular design, it is characterizedwith small volume, easy installation and easy networking；5)The update speed of active power is better than 120ms.1.3 Model composition and meaningsFigure 1 Model No. & meanings1.4 Applicable environmental condition.Regulated working temperature range: -25℃～+55℃；Limited working temperature range: -35℃～+70℃；Relative humidity(Annually average):75％；Atmospheric pressure:86kPa～106kPa。

DDSY单相电子式预付费电能表使用说
明书
DDSY型电子式IC卡预付费单相电能表
使
用
说
明
书
1.概述
DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合GB/T17215- 和GB/T18460.3- 标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2.工作原理
电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并经过电卡接口与电能卡（IC卡）传递数据。

3.规格（见表1）
4.技术指标
4．1仪表常数1600imp/kW.h
4．2基本误差(见表)
4．3起动
电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。

电能表应能连续计量电能。

4．4潜动
当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4．5电气参数。

>> 精准计量 智慧物联05>> 精准计量 智慧物联04正泰昆仑DDSY666 型单相电子式预付费电能表DDSY666型单相电子式预付费电能表主要适用于实行先付费后用电供电制度的单相居民用户，可实现电能计量、电量预购、最大负荷限制等功能。

该产品是用电收费改革，提高供用电科学管理水平，促进合理用电，节约用电的理想电能计量产品。

2 主要功能及特点● 准确计量正、反向有功电能，反向电能按正向累计● 可预售电量，当电量用完后自动断电，断电阀值可设● 一表一卡多重动态加密，用户数据安全可靠● 具有信息传递功能，通过用户卡可将电能表中的计量数据和工作状态数据返回到售电系统，供 结算、统计、管理使用● 具有错误操作和故障提示功能● 显示方式可选：LED 显示和LCD 显示● 具有红外和RS485通信接口（仅LCD 显示电能表）4 符合标准GB/T 17215.321-2008、GB/T 17215.211-2006、GB/T 18460.3-2001、DL/T 645-20075 外形及安装尺寸3 主要技术参数1 产品概述正泰昆仑DDSY666 型单相电子式预付费电能表（蓝牙通讯）DDSY666型单相电子式预付费电能表主要适用于实行先付费后用电供电制度的单相居民用户，可实现电能计量、电量预购、最大负荷限制等功能。

通过手机蓝牙在表前近距离充值，无需搭建采集层和营业网点即可实现低成本且高效的售电运营。

该产品是用电收费改革，提高供用电科学管理水平，促进合理用电，节约用电的理想电能计量产品。

2 主要功能及特点● 蓝牙通讯功能● 先付费，后用电，便于用户电费运营管理● 使用手机端小程序，通过蓝牙对电能表充值，支持移动支付● 准确计量正、反向有功电能，反向电能按正向累计● 可预存金额，当剩余金额用完后自动断电，断电阀值可设● 具有两级告警功能，1级剩余金额越限告警，背光闪烁提醒，2级跳闸断电提醒，按键5S 后合闸● 防囤积功能，充值时，剩余金额不能超过设定允许的电能表最大囤积金额● 超负荷保护功能，当负荷大于设置的阈值时，背光点亮，继电器自动断开，5分钟后自动合闸4 符合标准GB/T 17215.321-2008、GB/T 17215.211-2006、GB/T 18460.3-2001、DL/T 645-20075 外形及安装尺寸3 主要技术参数1 产品概述。

DDSY 型电子式IC 卡预付费单相电能表使用说明1. 概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz的交流单相有功电能，实现先付费后用电的管理功能。

该产品采用先进的微电子技术进行数据采集、处理及保存。

其性能指标符合GB/T17215-2002 和GB/T18460.3-2001 标准。

具有体积小、重量轻、可靠性高、防窃电等特点。

2. 工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC 卡）传递数据。

3. 规格（见表1）4. 技术指标4. 1 仪表常数1600imp/kW.h4. 2基本误差（见表）4. 3起动电能表在额定电压，额定频率及功率因数为 1.0的条件下，当负载电流为0.4%（1.0级）,0.5%（2.0级）时。

电能表应能连续计量电能。

4. 4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。

4 . 5电气参数正常工作电压：0.9〜1.1额定电压极限工作电压：0.8〜1.15额定电压绝缘电压:>2000VAC功率消耗：W 2W和10VA4. 6适用条件正常工作温度：-10 C〜+45 °C极限工作温度：-25 C〜+55 C存储和运输温度：-25 C〜+70 C年平均温度：W 75%一年中的30天（以自然方式扩散）温度可达 95% 其余时间有时可达85%4 . 7机械参数外型尺寸：175mm xi17mm X58mm 重量：约0.75Kg5. 安装和接线 5. 1安装电能表应安装在室内使用，安装电能表的底板应放在坚固耐火的墙上 建议安装在高度为1.8米左右。

电能表外形如下图1:5. 2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引□ L㉚ST -Q- -------------------------------------- ftDDSY 使用说明书入，见下图:相线 ----L零线 -------------注：⑤为脉冲输出端+⑥为脉冲地端6 .测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中 +、-指示处，接线方式如上图氐j "p123){4 5 6Vcc5 〜6V12341f y/7 .运输与储存电能表运输不应受到剧烈冲击，并应根据GB/T15464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
