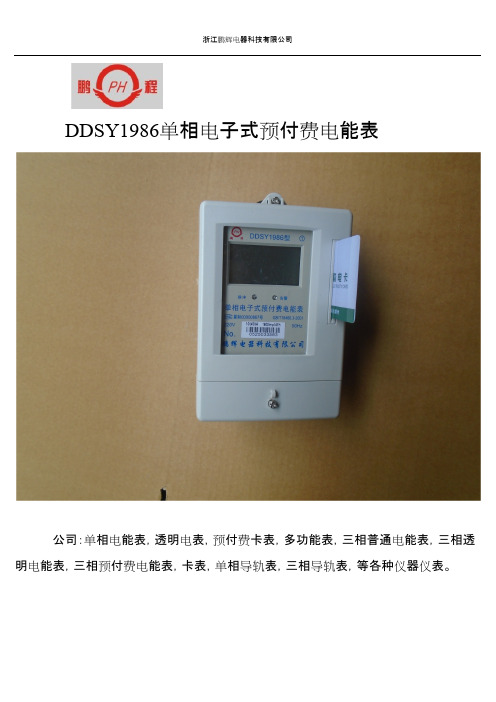

. ... . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标24．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%34．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。
单相电子式预付费电能表DDSY1351-F（读卡通信版）开通说明书目录一、概述 (2)二、主要特点及参数 (2)1外观如图 (2)2、功能特点 (2)3、技术参数如表（一） (4)三、安装说明 (5)四、使用说明 (6)1. 系统使用卡种类及功能说明 (6)2电表通信功能说明 (7)3电表显示与操作说明 (7)4．新表开通和调试以及系统操作流程 (11)4.1 新表开通 (12)4.2电表清零操作 (13)4.3购电与电量下载 (14)4.4低电量报警 (14)4.5超负荷的控制 (14)4.6透支用电 (15)4.7 恶载断电 (16)4.8 补卡操作 (16)4.9退电操作 (16)4.10换表操作 (17)4.11．换房间 (17)5.提示符说明 (17)五、安装及电表开注意事项 (18)六、运输和存储 (19)七、注意事项 (19)八、保修期限 (19)一、概述单相电子式预付费电能表DDSY1351-F型，产品符合GB/T 17215.321-2008《静止式有功电能表(1级和2级)》、GB/T 18460.3-2001 （IC卡预付费售电系统第3部分：预付费电度表）和JJG 596-1999（电子式电能表检定规程）等相关的标准和要求，集管理和自动控制为一体，用电预付费，计量准确，切断可靠,可以提高供电管理效率，满足社区、学生公寓、集体宿舍用电的管理需求。
本款电表集成于我公司的校园一卡通系统，一表多卡，使用方便。
二、主要特点及参数1外观如图图12、功能特点●采用Philips公司的Mifare卡，符合ISO/ICE 14443A标准，数据安全可靠。
●采用先进计量和控制芯片 ,具有判断大功率阻性负载的功能，能够实现恶载和超载断电，有功电能计量准确。
●采用外部E2PROM保存数据，寿命长达10年，支持掉电保存数据功能，数据保存安全可靠.●一表多卡，可多卡购电，支持退电，补电操作。
●智能管理：下载电量，计量用电量，根据剩余电量实现开断继电器管理。
1.概述DDSY666型单相电子式预付费电能表是用来计量工频交流单相有功电能，并可实现电量预购、限流保护等功能的电子式电能表。
本产品适用于工业和民用单相交流电路。
符合GB/T 17215.321-2008《交流电测量设备 特殊要求 第21部分：静止式有功电能表（1级和2级）》标准和GB/T 18460.3-2001《IC卡预付费售电系统 第3部分：预付费电能表》标准中队单相预付费电能表的全部技术要求。
本产品采用了优选大规模专用集成电路，应用微计算机、表面安装(SMT)、电磁兼容等技术，电路集成度高，结构合理，性能可靠；专用电卡(IC卡)可实现先付费后用电、表内剩余电量不足时自动报警；剩余电量为零时，自动断电；能实现可编程最大功率限制，当用户负荷超过最大功率限制值时自动断电报警等功能，可双向计量电能，独特的保密措施保证用户使用电表和电卡的高度安全性。
2.结构特征与工作原理2.1结构特征本产品采用阻燃ABS树脂外壳，具有较高的绝缘强度和耐腐蚀性，IC卡插口设在罩壳上方右侧位置，具有防窃电、防潜动等功能，造型新颖，美观适用。
2.2工作原理电流回路的电流通过分流器采样得到的电压信号，再通过电能专用计量芯片内部，得到数字相位校正和高通滤波的数字信号进入数字乘法器的一个输入端。
电压回路的电压信号经过电阻分压器取样，再通过电能专用计量芯片内部得到数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。
乘法器输出瞬时功率通过数字低通滤波器进行积分处理进入“数字/频率”转换器，变换成与被计量电能平均功率成比例的频率脉冲信号（分为高频脉冲信号和低频脉冲信号），其中高频脉冲输出至测试脉冲输出和用来驱动脉冲指示灯，低频脉冲输出至微处理器接口实现电能计量。
LED清晰地显示出电能值及其它有关内容；功率反向时，电能表仍然能准确计量电能值；售电部门通过售电管理系统对电卡进行初始化，并将电卡发行给用户，同时在管理系统内建立档案，用户必须向售电部门购买电量后才能用电，用户的最大功率限制值由售电部门设定。
. . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。

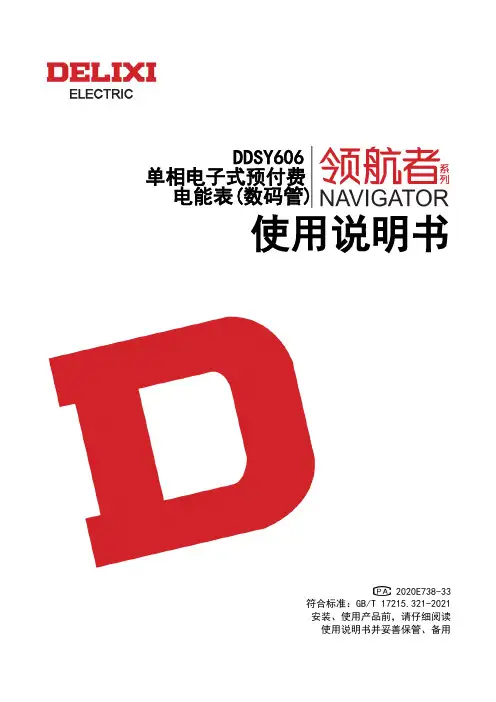

DDSY606单相电子式预付费电能表(数码管)使用说明书2020E738-33符合标准：GB/T 17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述DDSY606型单相电子式预付费电能表(数码管)，采用专用大规模集成电路以及SMT技术，停电数据不丢失，应用计算机管理，通过IC卡购电，先购电后用电，一表一卡，专卡专用，是国内最新的民用电能计量产品之一。
本产品可用来计量额定电压220V、额定频率50Hz的交流单相有功电能，其性能符合GB/T 18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》。
2主要功能2.1双向计量功能：能够精确计量正、反两个方向的有功功率。
且以每0.01kWh向一个方向累计一次电量，停电时，剩余电量和累计使用电量等数据不丢失。
2.2辨伪功能：当使用非指定介质时，电能表不会接受指令，拒绝操作。
2.3返写功能：当插入用户的购电卡后，电能表可将当前的剩余电量、使用电量及电能表的运行状态等信息返写入IC卡中，以供售电系统查询。
2.4受检功能：能接受售电管理系统制作的查询卡的检查，并能将当前剩余电量、使用电量及电能表的运行状态等信息返写到查询卡中，以便对电能表的运行状态进行检查。
2.5补遗功能：当用户购电卡丢失，可通过售电系统进行补卡售电，再插入电能表，此时电能表只接受新补的购电卡，拒绝原购电卡。
2.6初始化功能：用户第一次购电时，售电系统为用户建立唯一的档案并将有关信息传递到购电卡上，当用户将购电卡插入电能表时，电能表被初始化并与该购电卡建立一表一卡的关系。
2.7预付费功能：电能表具有先购电，后用电功能，当表内剩余电量不足时报警，剩余电量为零即断电。
2.8电能表具有三级报警功能：显示报警、声音报警(可选)和拉闸报警(可选)，拉闸报警后，用户再插入购电卡，就可以继续用电。

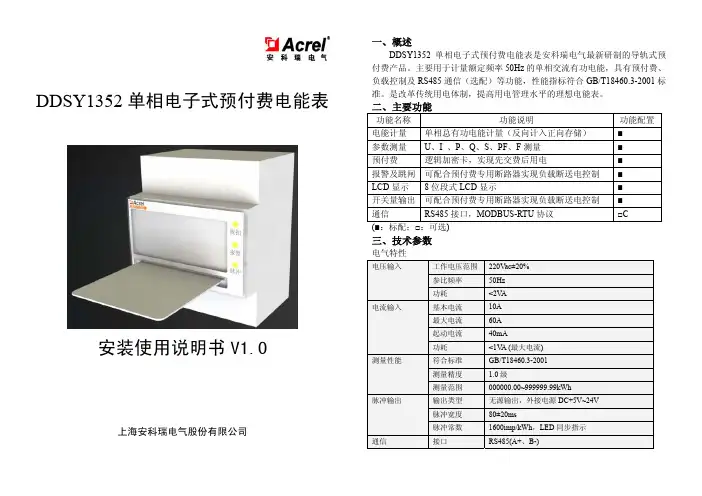

124DDSY1352-NK/DTSY1352-NK 内控型预付费电能表使用说明书安装使用说明书V1.3安科瑞电气股份有限公司目录1概述 (1)2产品规格 (1)3主要功能 (1)4技术参数 (1)5外形及安装尺寸（单位：mm） (2)6接线与安装 (3)7费控管理说明 (4)8显示与操作 (5)9通信说明 (6)1概述DDSY1352-NK单相内控型预付费电能表、DTSY1352-NK三相内控型预付费电能表分别用于计量额定频率50Hz的单、三相交流有功电能，具有预付费、负载控制及RS485通信等功能，性能指标符合GB/T17215.321-2008标准。
