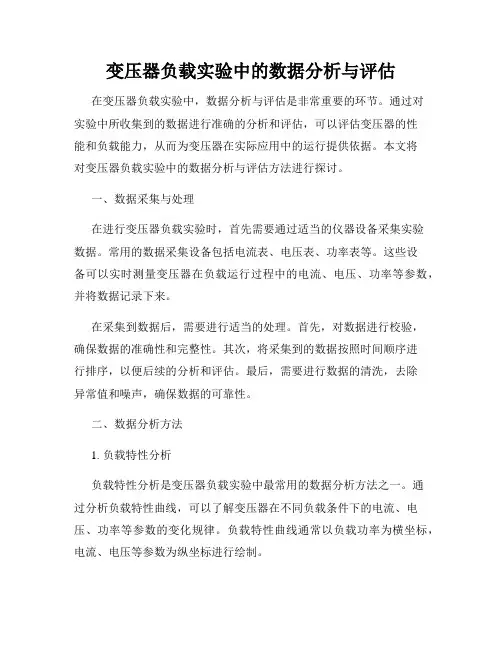

变压器负载实验中的数据分析与评估在变压器负载实验中，数据分析与评估是非常重要的环节。

通过对实验中所收集到的数据进行准确的分析和评估，可以评估变压器的性能和负载能力，从而为变压器在实际应用中的运行提供依据。

本文将对变压器负载实验中的数据分析与评估方法进行探讨。

一、数据采集与处理在进行变压器负载实验时，首先需要通过适当的仪器设备采集实验数据。

常用的数据采集设备包括电流表、电压表、功率表等。

这些设备可以实时测量变压器在负载运行过程中的电流、电压、功率等参数，并将数据记录下来。

在采集到数据后，需要进行适当的处理。

首先，对数据进行校验，确保数据的准确性和完整性。

其次，将采集到的数据按照时间顺序进行排序，以便后续的分析和评估。

最后，需要进行数据的清洗，去除异常值和噪声，确保数据的可靠性。

二、数据分析方法1. 负载特性分析负载特性分析是变压器负载实验中最常用的数据分析方法之一。

通过分析负载特性曲线，可以了解变压器在不同负载条件下的电流、电压、功率等参数的变化规律。

负载特性曲线通常以负载功率为横坐标，电流、电压等参数为纵坐标进行绘制。

负载特性分析可以揭示变压器的满载能力、超载能力以及负载平衡性等重要特性。

通过分析负载特性曲线，可以判断变压器是否能够满足实际应用中的负载要求，从而为变压器的选型和运行提供依据。

2. 效率分析效率是衡量变压器性能的重要指标之一，也是变压器负载实验中需要关注的内容之一。

通过分析变压器在不同负载条件下的效率曲线，可以了解变压器的能量转换效率。

效率曲线通常以负载功率为横坐标，效率为纵坐标进行绘制。

效率分析可以判断变压器在不同负载下的能量损耗情况，为变压器的运行和优化提供指导。

对于高效能的变压器，其效率曲线会相对平坦，能够在不同负载下保持较高的效率，从而减少能量损耗。

3. 温升分析在变压器负载实验中，温升是另一个需要进行分析的关键指标。

通过测量变压器在负载运行时的温度变化，可以了解变压器的散热能力和温升情况。

变压器的正常和异常运行分析变压器是电力系统中最常见的电气设备之一，它负责将高压电能传输到低压电网中。

正常运行的变压器具有高效、稳定和可靠的特点，但受到一些外部因素的影响时可能会出现异常情况。

本文将对变压器的正常和异常运行进行详细分析。

一、正常运行的变压器正常运行的变压器主要表现在以下几个方面：1.高效率：正常运行的变压器具有高效率的特点，其输入功率与输出功率之比接近于1，能够减少电能的损耗和浪费。

2.稳定的负载：变压器通常设计为满载运行时的最佳状态，负载范围内的运行能够保持其稳定性和正常工作。

3.温度稳定：变压器的运行温度通常受到限制，正常运行时变压器能够保持在正常工作温度范围内，不超过额定温度。

4.良好的绝缘性能：正常运行的变压器应具有良好的绝缘性能，能够阻止电流泄露和绝缘击穿。

5.正常的电流和电压：正常运行的变压器能够保持正常的电流和电压波形，不产生任何变形和失真。

6.低噪音和振动：正常运行的变压器应该具有低噪音和振动的特点，不会对周围环境和设备造成干扰。

二、异常运行的变压器异常运行的变压器可能会出现以下情况：1.过载：变压器工作在超过额定负载的情况下，会使变压器温升异常增加，导致绕组和绝缘材料受到损害。

2.短路：变压器的绕组出现短路时，会导致电流过大，可能引发火灾和爆炸等严重事故。

3.绝缘击穿：绝缘性能不良或外界形成高压波浪时，会导致绝缘击穿，引起变压器的短路和故障。

4.损耗增加：因为使用环境、冷却不良或过压等原因，变压器的损耗可能会增加，导致能量损耗增加和效率下降。

5.噪音和振动增加：异常运行的变压器会引起噪音和振动的增加，除了会影响周围环境外，还可能引发故障和损坏。

三、正常和异常运行的分析方法分析变压器的正常和异常运行，需要进行以下几个方面的工作：1.运行数据的监测和分析：对变压器的电流、电压和温度等运行数据进行监测和分析，可以及时发现可能存在的异常情况。

2.绝缘性能的测试和评估：定期测试变压器的绝缘性能，评估其绝缘系统的稳定性和可靠性，防止绝缘击穿和短路故障。

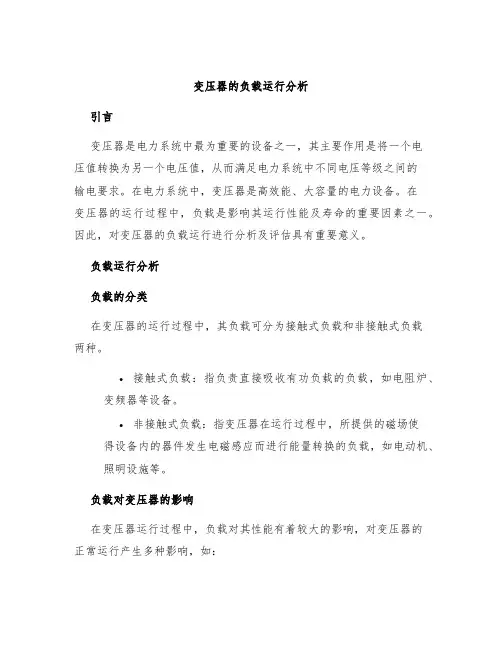

变压器的负载运行分析引言变压器是电力系统中最为重要的设备之一，其主要作用是将一个电压值转换为另一个电压值，从而满足电力系统中不同电压等级之间的输电要求。

在电力系统中，变压器是高效能、大容量的电力设备。

在变压器的运行过程中，负载是影响其运行性能及寿命的重要因素之一。

因此，对变压器的负载运行进行分析及评估具有重要意义。

负载运行分析负载的分类在变压器的运行过程中，其负载可分为接触式负载和非接触式负载两种。

•接触式负载：指负责直接吸收有功负载的负载，如电阻炉、变频器等设备。

•非接触式负载：指变压器在运行过程中，所提供的磁场使得设备内的器件发生电磁感应而进行能量转换的负载，如电动机、照明设施等。

负载对变压器的影响在变压器运行过程中，负载对其性能有着较大的影响，对变压器的正常运行产生多种影响，如：•温升过高：当变压器的负载过大时，变压器的铁芯及线圈会产生大量的磁通量，导致变压器内部温度升高，如果超过了其所能承受的温度，就会对其安全运行造成威胁。

•电损失过多：变压器在运行过程中会出现电阻、铁损等不同种类的损失，这些损失会使得变压器的效率下降。

•电磁变化过大：当变压器负载过大，其放大比例也会变大，使得输出变化幅度增加，同时会使输出波形失真。

负载能力分析变压器能够承受的负载能力是衡量变压器运行稳定性及性能优异程度的重要标准。

通常是指容量，即变压器可以稳定输出的最大容量。

（与变压器的额定容量不同，因为额定容量为变压器的设计能力。

）因此，需要对变压器的负载能力进行分析和评价，以确定其稳定性及承载能力。

常用的评估方法是，通过实际检测，确定其能承载的最大负载，再结合变压器的设计特性，以此为依据来评估变压器的负载能力和稳定性。

负载评估方法对变压器的负载能力进行评估通常采用如下的方法：1.根据测量得出变压器的额定容量。

2.进行实际运行测试，通过测量变压器的温升和其他参数来确定变压器的实际负载。

3.采用已知的计算公式对实际负载进行计算和分析，以确定变压器的可承载能力。

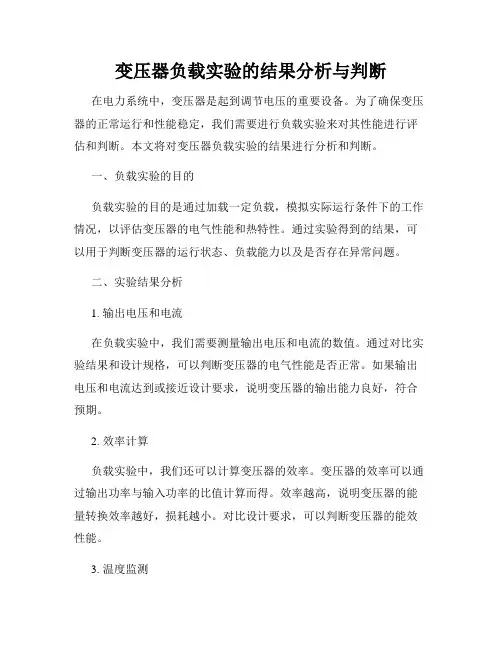

变压器负载实验的结果分析与判断在电力系统中，变压器是起到调节电压的重要设备。

为了确保变压器的正常运行和性能稳定，我们需要进行负载实验来对其性能进行评估和判断。

本文将对变压器负载实验的结果进行分析和判断。

一、负载实验的目的负载实验的目的是通过加载一定负载，模拟实际运行条件下的工作情况，以评估变压器的电气性能和热特性。

通过实验得到的结果，可以用于判断变压器的运行状态、负载能力以及是否存在异常问题。

二、实验结果分析1. 输出电压和电流在负载实验中，我们需要测量输出电压和电流的数值。

通过对比实验结果和设计规格，可以判断变压器的电气性能是否正常。

如果输出电压和电流达到或接近设计要求，说明变压器的输出能力良好，符合预期。

2. 效率计算负载实验中，我们还可以计算变压器的效率。

变压器的效率可以通过输出功率与输入功率的比值计算而得。

效率越高，说明变压器的能量转换效率越好，损耗越小。

对比设计要求，可以判断变压器的能效性能。

3. 温度监测变压器在负载实验中应进行温度监测。

通过测量变压器的温度，可以判断变压器的热特性是否正常。

如果温度升高过快或超过设计要求，可能意味着变压器存在过载或冷却不良的问题，需要进一步分析和判断。

三、结果判断根据负载实验的结果分析，我们可以对变压器的运行情况进行判断和评估。

以下是几种常见情况的判断：1. 满足设计要求：如果变压器的输出电压和电流达到或接近设计要求，并且效率高，温度在合理范围内，那么可以判断变压器的性能正常，工作稳定。

2. 负载能力不足：如果在负载实验中，变压器出现输出电压和电流不达标，效率低下的情况，可能说明变压器的负载能力不足，需要进一步分析原因，如功率匹配不合适等。

3. 温度异常：如果变压器在负载实验中温度升高过快或超过设计要求，可能存在过载或冷却不良等问题，需要进行进一步检查和维修。

四、结果分析的意义通过对变压器负载实验结果的分析与判断，可以得出关于变压器性能和运行状态的结论。

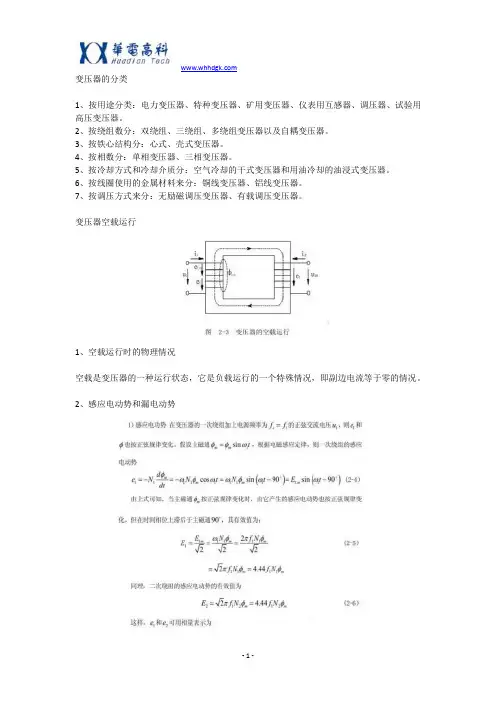

变压器的分类
1、按用途分类：电力变压器、特种变压器、矿用变压器、仪表用互感器、调压器、试验用高压变压器。

2、按绕组数分：双绕组、三绕组、多绕组变压器以及自耦变压器。

3、按铁心结构分：心式、壳式变压器。

4、按相数分：单相变压器、三相变压器。

5、按冷却方式和冷却介质分：空气冷却的干式变压器和用油冷却的油浸式变压器。

6、按线圈使用的金属材料来分：铜线变压器、铝线变压器。

7、按调压方式来分：无励磁调压变压器、有载调压变压器。

变压器空载运行
1、空载运行时的物理情况
空载是变压器的一种运行状态，它是负载运行的一个特殊情况，即副边电流等于零的情况。

2、感应电动势和漏电动势
3、空载运行时的电动势平衡式和电压比
根据基尔霍夫第二定律可以列出空载运行时的一次侧和二次侧电动势平衡式的相量形式为
4、空载运行时的等效电路
变压器的负载运行

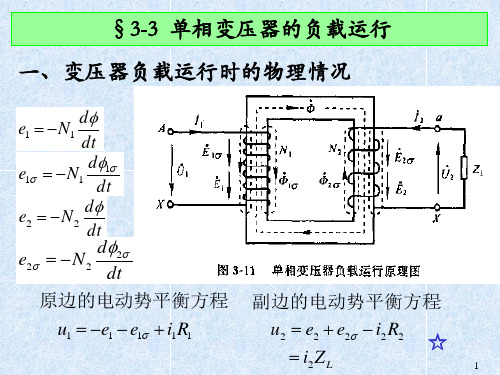

1、变压器负载运行时的物理情况
2、负载运行时的基本方程式。

10KV电力变压器经济运行分析一、引言电力变压器是电力系统中的重要设备，其稳定运行对于电力系统的供电质量和可靠性具有重要意义。

而经济运行则是电力变压器的另一重要指标，干系着能源的利用效率和经济效益。

本文将对10KV电力变压器的经济运行进行分析，从负载率、潮流损耗和运行成本等方面入手，探讨提高电力变压器经济运行的方法和措施。

二、负载率分析负载率是指电力变压器实际负荷与额定容量之比。

合理的负载率可以提高电力变压器的经济效益和运行稳定性。

一般状况下，电力变压器的负载率控制在80%~85%为宜。

负载率过高，容易造成变压器过热，影响变压器寿命，并增加维护成本；负载率过低，则会导致变压器运行效率低下，浪费能源。

三、潮流损耗分析潮流损耗是指电力变压器在运行过程中由于电流通过变压器的内部导线和铁芯时所产生的功率损耗。

潮流损耗是不行防止的，但合理控制潮流损耗可以提高电力变压器的经济效益。

潮流损耗与电流的平方成正比，因此可以通过控制电流大小来降低潮流损耗。

一种方法是通过合理的变压器组接方式和运行模式，使得变压器内部的电流流向匀称分布，减小潮流损耗。

另一种方法是通过改进变压器的设计和材料，减小铁芯和线圈的损耗。

四、运行成本分析运行成本是指电力变压器运行过程中所产生的费用，包括电力消耗、维护费用、折旧费用等。

降低运行成本是提高电力变压器经济效益的关键。

一种方法是通过优化电力系统的运行方式，减小电力变压器的负载损耗和潮流损耗，从而缩减电力消耗。

另一种方法是定期对电力变压器进行维护保养，准时发现和修复故障，以缩减维护费用和防止损失。

此外，合理选择变压器设备的品牌和型号，可以降低设备折旧费用和能源损耗。

五、提高电力变压器经济运行的方法和措施1. 合理配置变压器容量：依据电力系统的负荷需求和进步趋势，合理配置变压器容量，防止过大或过小的投入，以提高经济运行效益。

2. 优化运行模式：通过优化变压器的组接方式和运行模式，使得电流匀称分布，减小潮流损耗。

变压器负载情况汇报近期，我公司对变压器的负载情况进行了全面的调查和分析，现将汇报相关情况如下：一、负载情况概况。

根据我们的调查，变压器的负载情况整体较为稳定。

在过去的一段时间里，变压器的负载率基本保持在合理范围内，没有出现过载或欠载的情况。

这得益于我们对变压器进行了科学的负载规划和合理的运行管理，确保了其稳定可靠的运行状态。

二、负载率分析。

我们对变压器的负载率进行了详细的分析，发现其变化较为平稳。

在正常情况下，变压器的负载率保持在80%~100%之间，没有出现明显的波动。

这表明我们的负载规划和运行管理措施得到了有效的执行和落实，确保了变压器的正常运行。

三、负载均衡情况。

针对变压器的负载均衡情况，我们进行了详细的分析和评估。

通过对各个变压器的负载情况进行监测和比对，我们发现各个变压器之间的负载分布较为均衡，没有出现明显的负载不均衡现象。

这得益于我们对变压器的合理配置和运行管理，确保了各个变压器的负载均衡状态。

四、负载预测和规划。

针对未来的负载情况，我们进行了相应的预测和规划。

通过对未来用电负荷的分析和评估，我们对变压器的负载情况进行了科学的预测和规划，确保了变压器在未来的运行中能够保持稳定的负载状态，满足用电需求。

五、运行管理措施。

为了确保变压器的稳定负载状态，我们采取了一系列的运行管理措施。

包括定期对变压器进行负载监测和分析，及时发现和处理异常情况；加强对变压器的运行维护和检修，确保其正常运行；加强对变压器的负载规划和调度，确保其合理运行。

综上所述，我们对变压器的负载情况进行了全面的汇报和分析，得出了变压器负载情况稳定、负载率合理、负载均衡、负载预测和规划以及运行管理措施等结论。

我们将继续加强对变压器的负载情况的监测和管理，确保其稳定可靠的运行，为公司的生产和用电提供保障。

变压器负载情况汇报
最近一段时间，我们对变压器负载情况进行了全面的调查和汇报，以下是我们的调查结果和分析报告。

首先，我们对变压器的负载情况进行了详细的调查和统计。

通
过对各个变压器的运行数据进行分析，我们发现在最近一段时间内，变压器的负载情况整体呈现出波动较大的特点。

部分变压器出现了
超负荷运行的情况，给设备的安全运行带来了一定的隐患。

其次，我们对导致变压器负载波动的原因进行了分析。

我们发现，变压器负载波动的主要原因包括用电负荷的不均衡、设备老化、线路故障等。

其中，用电负荷的不均衡是导致变压器超负荷运行的
主要原因之一。

此外，设备老化和线路故障也是导致变压器负载波
动的重要因素。

针对以上问题，我们提出了一些改进和优化措施。

首先，我们
将加强对变压器负载情况的监测和分析，及时发现并解决负载波动
的问题。

其次，我们将加强对用电负荷的平衡调整，减少负载波动
对变压器运行的影响。

同时，我们还将加强对设备老化和线路故障
的检修和维护，确保设备的安全运行。

最后，我们将加强对变压器运行情况的监督和管理，建立健全的运行管理制度，提高变压器的运行效率和安全性。

通过以上措施的实施，我们相信可以有效地改善变压器的负载情况，确保设备的安全运行。

总的来说，通过对变压器负载情况的调查和分析，我们发现了存在的问题并提出了相应的改进措施。

我们将继续密切关注变压器的负载情况，不断改进和优化设备的运行状态，确保设备的安全稳定运行。

希望各位能够共同努力，为设备的安全运行做出更大的贡献。

变压器负载运行及电流变换

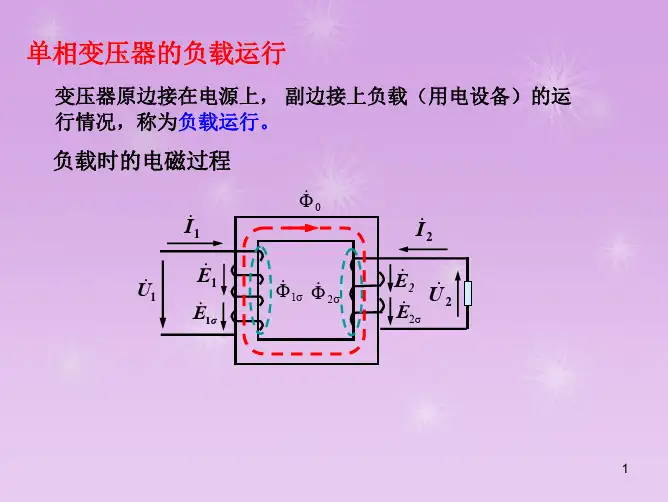

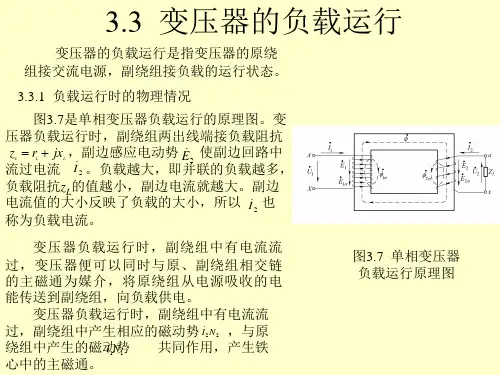

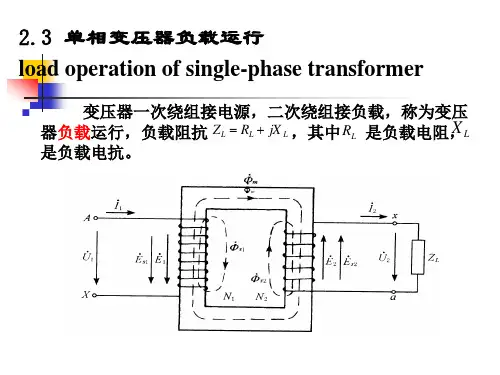

变压器负载运行是将变压器的原绕组接上电源，副绕组接有负载的状况。

副绕组接上负载Z 后，在电动势e2的作用下，副边就有电流i2流过，即副边有电能输出。

原绕组与副绕组之间没有电的直接联系，只有磁通与原、副绕组交链形成的磁耦合来实现能量传递。

那么，原、副绕组电流之间关系怎样呢？
变压器未接负载前其原边电流为io，它在原边产生磁动势i0N1，在铁芯中产生的磁通Φ。

接负载后，副边电流i2产生磁动势i2N2，依据楞次定律，i2N2将阻碍铁芯中主磁通Φ的变化，企图转变主磁通的最大值ΦM。

但是，当电源电压有效值U1和频率f肯定时，由式U1 =E 1=4.44fN 1Φm可知，U1和ΦM近似恒定。

因而，随着负载电流i2的消失，通过原边电流io及产生的磁动势i0N1必定也随之增大，至i1N1以维持磁通最大值ΦM基本不变，即与空载时的ΦM大小接近相等。

因此，有负载时产生主磁通的原、副绕组的合成磁动势（i1N1+ i2N2）应当与空载时产生主磁通的原绕组的磁动势i0N1差不多相等，即
称为磁动势平衡方程式。

有载时，原边磁动势i1N1可视为两个部分：iON1用来产生主磁通Φ；i2N2用来抵消副边电流i2所建立的磁动势i2N2以维持铁芯中的主磁通最大值ΦM基本不变。

一般状况下，空载电流IO只占原绕组额定电流I1N的3%—10%，可以略去不计。

即：
于是，原、副绕组的电流关系为
变压器原、副绕组的电流之比近似与它们的匝数成反比。
