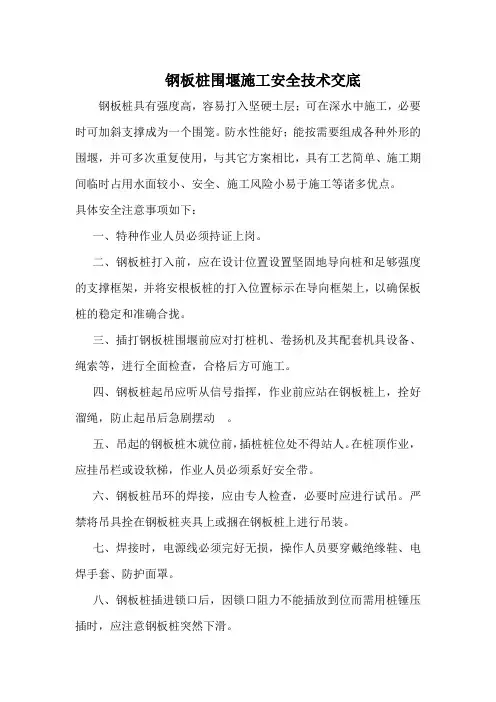

钢板桩围堰施工安全技术交底钢板桩具有强度高，容易打入坚硬土层；可在深水中施工，必要时可加斜支撑成为一个围笼。
防水性能好；能按需要组成各种外形的围堰，并可多次重复使用，与其它方案相比，具有工艺简单、施工期间临时占用水面较小、安全、施工风险小易于施工等诸多优点。
具体安全注意事项如下：
一、特种作业人员必须持证上岗。
二、钢板桩打入前，应在设计位置设置坚固地导向桩和足够强度的支撑框架，并将安根板桩的打入位置标示在导向框架上，以确保板桩的稳定和准确合拢。
三、插打钢板桩围堰前应对打桩机、卷扬机及其配套机具设备、绳索等，进行全面检查，合格后方可施工。
四、钢板桩起吊应听从信号指挥，作业前应站在钢板桩上，拴好溜绳，防止起吊后急剧摆动。
五、吊起的钢板桩木就位前，插桩桩位处不得站人。
在桩顶作业，应挂吊栏或设软梯，作业人员必须系好安全带。
六、钢板桩吊环的焊接，应由专人检查，必要时应进行试吊。
严禁将吊具拴在钢板桩夹具上或捆在钢板桩上进行吊装。
七、焊接时，电源线必须完好无损，操作人员要穿戴绝缘鞋、电焊手套、防护面罩。
八、钢板桩插进锁口后，因锁口阻力不能插放到位而需用桩锤压插时，应注意钢板桩突然下滑。
35#墩钢板桩围堰施工技术交底一、概况35#墩采用拉森-4钢板桩围堰施工承台及墩柱，围堰结构形式均为矩形，平面尺寸分为59.4×14.8m，钢板桩单根长15m，顶标高+7.0m，底标高-8.0m。
围堰在+6.2m，+3.9m、+1.4m处各设置一层围檩，围檩采用2HN600×200，围檩与钢板桩焊成整体。
围檩内支撑对撑采用2HN600×200型钢，斜撑采用φ630×8mm钢管，材料均为Q235B。
钢板桩入土7m，围堰设防水位+6.5m。
钢板桩总体结构立面图钢板桩总体结构立面图围堰插打施工时xx水位+5.5m，抽水时xx水位预计+4.5m，围堰设防控制水位+6.5m。
根据地勘资料及钻孔桩现场钻孔记录显示，围堰所在位置处-8.0~-2.0m为细沙土，-2.0~+3.5m为软土，+3.5~+4.0m为板结砂土。
二、围堰施工流程钢板桩施工流程图1、栈桥及支栈桥施工，筑岛平台施工，完成35#墩钻孔桩施工。
2、筑岛平台顶面填筑土清表至+6.0m。
3、河侧板桩位置处河床采用挖机进行清理至+0m，板桩外侧河床开挖出45°斜坡。
安装钢板桩插打导向系统，依托支栈桥插打河道侧板桩。
4、采用3台挖机继续由河侧向岸侧进行河床开挖，尽可能开挖至封底底-1.114m，严禁超挖，采用24m长臂挖机协助对开挖河床进行清扫。
5、开挖完成后进行东西侧及岸侧板桩插打，合拢。
此时水位预计+4.5m。
6、围堰内抽水至+3.0m，完成+3.9m处板桩支撑安装。
7、围堰内继续抽水至+0.5m，安装+1.4m处临时支撑。
8、支撑安装完成后进行围堰内残余土射水吸泥开挖，开挖至封底底-1.114m，严禁超挖。
9、基坑开挖完成后进行承台封底C25砼干浇。
10、C25砼强度达到75%时进行+1.4m处支撑拆除，周转至+6.2m处。
11、完成承台施工，墩身施工超过+15.0m，随后可进行围堰拆除。
三、钢板桩围堰施工3.1施工准备1)河床清理钻孔桩完成后进行钻孔筑岛平台及河床清理，尤其是填筑的砖渣清理彻底,避免在钢板桩插打位置遇到障碍物，清理区域66*24m；2）检查振动锤振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确保线路畅通，功能正常，振动锤夹板牙齿不能有太多磨损。
2/3L 1/3L L钢板桩围堰施工安全交底 编号：（通用版本）施工单位工程名称分部分项工程工种交底内容：一、主要危险源与危害因素1.违章吊装作业。
2.钢板桩运输、卸装过程中出现撞伤、弯扭及锁口变形时，继续使用。
3.施工平台及支撑系统搭设、连接不牢固。
4.钢板桩的吊环未按技术人员要求焊接。
5.吊起钢板桩未就位前，有人在桩位附近停留。
二、安全注意事项1.吊桩时吊点位置不得低于桩顶以下1/3桩长处。
2.工作平台及支撑系统搭设必须牢靠。
3.严禁违章吊装作业。
4.为防止钢板桩基坑开挖过程中漏水，在钢板桩插打之前认真检查钢板桩质量，对存在缺口或者锁口的钢板桩严禁使用，并且在钢板桩锁口处涂抹黄油，以起到防水效果。
5.插打钢板桩时要严格控制垂直度，特别是第一根桩。
6.钢板桩组拼插打，要按技术人员的要求设置横向夹板，确保组拼钢板桩刚度；严格将吊具拴在钢板桩夹具上或捆在钢板桩上进行吊装。
7.起吊钢板装时，应拴好溜绳；吊起钢板桩未就位前，桩位附近不得站人。
吊点范围氧气瓶 >10米 >5米 明火>10米 乙炔瓶 8.钢板桩吊环的直径和焊接长度要符合技术人员的要求。
施工时必须进行试吊，待技术人员确认可靠后，方可正式起吊。
9.钢板桩插进锁口后，因锁口阻力不能插放到位而需桩锤压插时，应控制桩锤下落行程，防止桩锤随钢板桩突然下滑。
10.拔桩设备应有超载限制器，严禁超载硬拔。
11.桩冒（垫）与钢板桩连接牢固，初始阶段应轻打贯入，桩冒（垫）变形时，应及时更换。
12.钢板桩顶层围檩不得一次性预先拆除，应拆除一组拔一组。
13.拔桩前应拴好溜绳，拔桩作业，机械作业范围及桩位附近不得站人。
14.定期检查履带吊机大臂的螺栓，以防松动掉落。
15.氧气瓶、乙炔瓶安全距离（氧气瓶与乙炔瓶的距离）应大于5米，与明火距离（氧气瓶、乙炔瓶与明火的距离）应大于10米。
重点强调：1.起吊钢板桩时，应拴好溜绳；吊起钢板桩未就位前，桩位附近不得站人。
主墩承台钢板桩围堰施工交底1、根据实测的水文调查结果，结合本工程的实际情况和现有的通航条件，本桥的主墩承台施工采用钢板桩围堰围护，然后填砂、抽水施作承台钢筋砼。
2、钢板桩围堰的尺寸：长：12.9m×2+4.85m+2m=32.65m，宽6.3m+2m=8.3m，左右幅围成一个整体围堰。
3、选用拉森Ⅳ型钢板桩，桩长18m。
4、钢板桩施工⑴钢板桩的接长：将市场上9m+9m或12m+6m的钢板桩运抵现场采用焊接的方法，将钢板桩接长至18m，要求焊接牢固，承插扣槽直顺。
⑵钢板桩角桩的连接;为了保证围堰的止水达到不漏水的要求，角部2根桩全长焊成90。
的角桩。
见角桩组焊详图。
⑶钢板桩打入：采用60KW振动锤将钢板桩振动打入。
可采取以下措施确保钢板桩打入位置的准确：①钢板桩打入前在平台的钢管桩上下焊接一根I25工字钢，工字钢边与板桩围堰内边线齐平，吊锤钳起钢板桩垂直后顺工字钢边往下插打，保证每桩垂直，见附图。
②先于一侧打入角桩，焊成90。
的2块组合桩一次性到位，其它单根桩每次扣入扣槽垂直打入到位。
③最后在角上合拢时打入两侧均扣槽的90。
角桩。
5、钢板桩内支撑。
合龙后于承台顶标高以上0.5m处，焊接支撑牛腿，在牛腿上安装并排2根I32工字钢腰梁和角部水平斜支撑及对顶水平横向支撑，对顶水平横向支撑采用φ500钢管，支撑与腰梁的连接采用焊接。
6、钢板桩打入到位后，潜水员入水对河床以上的外侧四周桩间进行橡胶条逐缝填塞堵水。
7、抽干围堰内河水至承台顶面以下1.5m处，在钻孔灌注桩钢护筒上安装牛腿，搭设承台施工平台。
8、考虑到钢板桩内支撑面与河床面的高差有5m，采取围堰内填砂措施减少内支撑面与河床面高差，确保钢板桩围堰的施工安全。
9、附钢板桩围堰平面布置图及内支撑平、剖面图。
一、工程概况1. 工程名称：____________________2. 施工单位：____________________3. 施工地点：____________________4. 施工工期：____________________5. 施工内容：围堰钢板桩施工二、安全技术交底内容1. 施工人员要求（1）施工人员必须具备相关资质，并经过安全技术培训，了解本工程的安全技术要求。
（2）进入施工现场必须佩戴好安全帽、安全带、防护眼镜等个人防护用品。
（3）施工人员应严格遵守操作规程，不得违章作业。
2. 施工准备（1）围堰钢板桩的材料、设备必须符合设计要求，并经检验合格。
（2）施工前，应对施工现场进行勘察，了解地质、水文等情况，制定相应的施工方案。
（3）施工前，应对施工人员进行技术交底，明确施工过程中的安全注意事项。
3. 施工过程（1）吊装作业1）吊装前，应对吊车、钢丝绳、挂钩等设备进行检查，确保设备完好。
2）吊装过程中，操作人员应密切配合，确保吊装安全。
3）吊装时，应遵守“一人指挥、多人操作”的原则，确保吊装安全。
（2）围堰钢板桩施工1）围堰钢板桩施工应按照设计要求进行，确保围堰的稳定性和安全性。
2）施工过程中，应密切关注围堰的变形情况，如发现异常，应立即采取措施进行处理。
3）围堰钢板桩施工过程中，应避免碰撞、挤压等事故发生。
4. 施工结束（1）施工结束后，应对围堰进行验收，确保围堰的稳定性和安全性。
（2）拆除围堰时，应按照拆除方案进行，确保拆除过程安全。
三、安全注意事项1. 施工现场应设置明显的警示标志，提醒施工人员注意安全。
2. 施工过程中，应加强现场巡查，及时发现并处理安全隐患。
3. 施工人员应遵守操作规程，不得酒后作业、疲劳作业。
4. 施工过程中，应做好防暑、防寒、防中毒等措施。
5. 施工过程中，应加强沟通协调，确保施工顺利进行。
四、应急措施1. 发生安全事故时，应立即启动应急预案，采取措施控制事故蔓延。
交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 1 页共 19页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 2 页共 19页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 3 页共 19页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 4 页共19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 5 页共19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 6 页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 7 页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 8 页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 9 页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 10 页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 12页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 14页共 19 页交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：交底单位：中铁十三局集团第一工程有限公司十六号路跨海桥项目部编号：编制者：审核者：第 19页共 19页。
水中钢板桩围堰施工安全技术交底一、施工前要求：1、将钢板桩运到工地后，钢板桩在拼组前必须对其进行检查、丈量、分类、编号，同时对两侧锁口用一块同型号长2～3m的短桩作通过试验，以2～3人拉动通过为宜，或采用卷扬机拖拉。
锁口通不过或桩身有弯曲、扭曲、死弯等缺陷，采用冷弯、热敲（温度不超过800～1000℃），焊补、铆补、割除、接长等方法加以整修。
同时接头强度与其他断面相等，接长焊接时，用坚固夹具夹平，以免变形，在焊接时，先对焊，再焊接加固板，对新桩或接长桩、在桩端制作吊桩孔。
插打钢板桩前须检查振动锤。
振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门的检查，确保线路畅通，功能正常，夹板牙齿磨损不宜太多。
二、施工中要求：1、第一层支承设置在插打钢板桩前需设定位桩及定位横梁。
定位桩采用钢管桩，定位桩可利用水上施工平台四周的钢管。
定位横梁沿承台外侧四周，距承台边沿1.5处布置，也是钢板桩围堰的第一层围菱支护，采用符合设计要求的工字钢。
定位横梁的位置须严格遵照设定的标高布置。
定位横梁安放在定位钢管四周侧，与钢管相连接，四角设两道工字钢斜撑，斜撑与横梁呈45度夹角，采用焊接固定连接，然后按设计要求安装纵向支承钢管，钢管支承两端头处加焊接钢板作为支承面，直接支撑在定位横梁上，钢管与横梁连接设一定的加劲块。
2、插打钢板桩在第一层定位支承安装完成后即可进行插打钢板桩施工。
(1)在插打过程中，加强测量工作，发现倾斜，及时调整，为保证插桩顺利合拢，要求桩身垂直，并且围堰周边的钢板数要均分，在整个钢板桩围堰施打过程中，开始时可插一根打一根，即将每一片钢板桩打到设计位置，到剩下最后一部分时，要先插后打，若合拢有误，用倒链或滑车组对拉，使之合拢。
合拢后，再逐根打到设计深度，在用倒链或滑车组对拉时不要过猛，以防止合拢段缝隙过大。
在整个钢板桩插打过程中必须保证合拢密实，以防漏水。
(2)在施工过程中，钢板桩如需拼接时，两端钢板桩要对正，可先在一端上面焊接一块限位板然后将另一端缓缓放下并进行对焊，再焊接加强板。
一、交底时间年月日二、交底内容围堰钢板桩施工安全技术交底三、交底人（填写交底人姓名及职务）四、交底对象（填写交底对象，如：施工人员、监理人员等）五、围堰钢板桩施工安全技术交底内容：1. 施工人员安全教育（1）施工人员必须熟知本工种的安全操作规程，进入施工现场，必须正确使用个人防护用品。
（2）严格遵守“三必须、五不准”规定，严格执行安全防范措施，不违章操作，不违章指挥，不违反劳动纪律。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，如：危险区域、施工区域、休息区等。
（2）施工现场应设置安全通道，确保人员、车辆、设备畅通无阻。
（3）施工现场应配备必要的安全防护设施，如：安全网、安全绳、防护栏等。
3. 围堰钢板桩施工安全注意事项（1）围堰钢板桩的进场和堆放位置应注意保证施工现场的道路通畅和施工便利。
（2）吊装围堰钢板桩时，应使用合格的吊具，确保吊具的完好性。
（3）拴钩时保证牢固、结实，钢板桩太长需要捆绑吊装时要采取加垫木板等防滑措施。
（4）扶桩就位人员所用扶梯必须牢固安全，就位时必须踏稳扶好，防止身体失衡坠落。
（5）司索等吊装作业人员操作过程中必须注意吊钩的摆向，防止吊钩荡摆伤人。
（6）起重臂下严禁站人；振动锤和吊钩之间必须拴上防脱钩保险绳。
4. 钢板桩打入阶段安全措施（1）吊桩前检查吊具的完好情况，不合格的及时更换。
（2）拴钩时保证牢固、结实，钢板桩太长需要捆绑吊装时要采取加垫木板等防滑措施。
（3）扶桩就位人员所用扶梯必须牢固安全，就位时必须踏稳扶好，防止身体失衡坠落。
（4）司索等吊装作业人员操作过程中必须注意吊钩的摆向，防止吊钩荡摆伤人。
5. 射水吸泥、内支撑安装阶段安全措施（1）严格控制吸泥进度，确保超吸深度在要求范围之内。
（2）吸泥、支撑安装要紧密衔接、配合，吸泥到允许深度时要及时安装。
（3）必须保证焊缝质量，尤其是八字撑、正反牛腿的立焊缝。
（4）钢板桩腹板和内支撑有空隙的地方要加垫木板或加工件。
一、施工前安全交底1. 工程概况- 工程名称：___________- 工程地点：___________- 施工单位：___________- 施工项目经理：___________2. 施工方案概述- 施工内容：钢板桩围堰、钢板桩施工、桩基础施工等。
- 施工工艺：采用钢板桩围堰，使用钢板桩机进行施工。
3. 安全技术交底（一）人员安全- 所有参与施工人员必须经过专业培训，取得相关操作证书。
- 施工人员必须熟悉本岗位的安全操作规程，遵守施工现场各项安全管理制度。
- 作业前，应对施工人员进行安全教育，明确安全责任。
（二）机械设备安全- 钢板桩机、吊车等机械设备必须经过定期检查和维护，确保其安全性能符合要求。
- 机械设备操作人员必须持证上岗，熟悉设备性能和操作规程。
- 施工过程中，应确保机械设备运行稳定，防止发生故障。
（三）现场环境安全- 施工现场应设置明显的安全警示标志，包括危险区域、安全通道、消防设施等。
- 施工现场应保持整洁，及时清理施工垃圾，防止滑倒事故发生。
- 施工现场应配备足够的消防设施，并定期检查其有效性。
（四）施工过程安全- 钢板桩施工过程中，应严格按照设计要求进行，确保钢板桩的垂直度和打入深度。
- 施工过程中，应随时检查钢板桩的稳定性，防止因钢板桩倾斜、下沉等导致安全事故。
- 钢板桩施工过程中，应防止因碰撞、挤压等导致钢板桩损坏，影响施工质量。
4. 应急措施- 遇到紧急情况，应立即停止施工，并迅速采取应急措施。
- 人员受伤，应立即进行现场急救，并迅速送往医院治疗。
- 设备故障，应立即停止使用，并采取措施防止事故扩大。
二、施工过程中安全检查1. 施工过程中，应定期对施工现场进行安全检查，确保各项安全措施得到有效执行。
2. 发现安全隐患，应立即整改，确保施工安全。
三、施工结束安全交底1. 施工结束后，应对施工现场进行清理，确保无安全隐患。
2. 对施工人员进行总结，对施工过程中发现的问题进行分析，并提出改进措施。
钢板桩围堰施工技术及安全交底一、施工前准备工作1.确认框架图纸并确定施工方案。
2.清理施工现场，确保施工区域的平整度和承载能力。
3.组建施工队伍，安排作业负责人、安全员和机械操作员。
4.根据框架图纸进行码放和定位，并进行固定和标高高程的测量校准。
二、钢板桩的安装1.将钢板桩的长度根据图纸需要进行切割。
2.打入第一根钢板桩，确保垂直度和基准面的标高。
3.按照图纸要求分段安装钢板桩。
4.安装过程中需要保持平直、垂直和稳固，并及时修正偏差。
5.钢板桩的受挤力较大，应注意支撑和加强，确保施工过程中的安全。
三、桩间隙的填充1.在钢板桩的两侧进行填土，填充时应按照工艺要求进行，确保填充均匀和密实。
2.填充的土应达到标高高程，锤实之前需要先进行水平度和高程的校准。
3.为防止水土流失，填充的土应进行及时浇水。
四、其它安全注意事项1.施工期间应按照要求设置安全警示标志，提醒过路行人注意安全。
2.钢板桩施工过程中，应定期检查桩的变形和破损情况，及时更换和加强。
3.施工区域应按照要求设置防护网，为作业人员提供安全保护。
4.操作机械人员及施工作业人员应持证上岗，熟知施工规范，按照要求进行施工操作。
五、施工后处理1.确认钢板桩围堰的稳定性，符合规范要求，进行验收。
2.移除施工期间使用的的设施和器材，清理施工现场。
3.钢板桩和填土质量要求合格，达到验收标准。
六、安全交底1.按照《建筑施工安全管理规程》要求，施工现场所有人员均须参加安全交底，了解施工现场环境和安全注意事项并签字确认。
2.安全员应对施工中存在的危险环境和操作进行详细讲解，并进行现场演示。
3.存在特殊风险时应进行专项安全交底，并设置相关的安全防护措施，确保施工安全。
以上是钢板桩围堰施工技术及安全交底的相关内容，希望大家能够依照齐全的规范进行施工操作，确保施工过程的安全和工程的高质量完成。
ZT1101JL11-02
单位：中铁十一局集团佛肇城际GZZH-5标三工区编号：GZZH-5-2011-QQC-010
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。
ZT1101JL11-02
单位：中铁十一局集团佛肇城际GZZH-5标三工区编号：GZZH-5-2011-QQC-010
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。
技术交底书
ZT1101JL11-02
单位：中铁十一局集团佛肇城际GZZH-5标三工区编号：GZZH-5-2011-QQC-010
编制：复核：签收：年月日注：“技术交底书”一式两份，一份交工点负责人作为施工的依据，一份留存备查，并办理交接手续。
一、交底项目：钢板桩围堰桥施工二、交底时间：年月日三、交底内容：1. 施工人员须知（1）所有施工人员必须熟悉本工种的安全操作规程，进入施工现场必须正确佩戴个人防护用品，严格遵守“三必须、五不准”原则，严格执行安全防范措施，杜绝违章操作、违章指挥、违反劳动纪律。
（2）施工过程中，施工人员应保持高度警惕，发现安全隐患立即上报，并采取措施排除。
2. 施工现场安全措施（1）施工现场应设置明显的警示标志，警示区域包括：钢板桩围堰区域、吊装区域、高空作业区域等。
（2）吊装作业时，吊车司机、指挥员、安全员应严格按照操作规程进行作业，确保吊装安全。
（3）高空作业人员必须系好安全带，作业时严禁擅自离开作业区域。
3. 钢板桩围堰施工安全要点（1）钢板桩的进场和堆放位置应确保施工现场的道路畅通和施工便利。
（2）钢板桩在卸桩过程中，吊车下禁止非操作人员来往或站人，并应设有专人指挥，同时在现场作业面周围应设立警示线。
（3）钢板桩打桩时，非操作人员应远离，做好警示线，同时应设有专人指挥现场作业，保证人员安全。
（4）钢板桩在打桩时，应先用钢丝绳套在桩机上，待桩机将钢板桩提立竖直后再将钢板桩打入土基中，以防钢板桩滑落。
（5）围檩及角偶撑采用钢丝绳吊到需要安装的位置，在吊装过程中应防止围檩及角偶撑滑落。
（6）焊机应采用“一机一箱一闸”的工作方式，在6级大风或雨天的环境下应停止作业，或采取必要的防护措施方可施工作业。
4. 施工现场环境保护（1）施工现场应设置垃圾分类收集点，严禁将垃圾随意丢弃。
（2）施工过程中产生的废水、废气应经过处理达标后方可排放。
（3）施工现场应设置临时排水沟，确保排水畅通。
四、交底人：XXX五、交底对象：全体施工人员六、检查执行情况（1）施工人员是否熟悉安全操作规程，是否正确佩戴个人防护用品。
（2）施工现场警示标志是否设置到位，吊装作业是否安全。
（3）钢板桩围堰施工是否严格按照安全要点进行。
（4）施工现场环境保护措施是否落实到位。
钢板桩围堰施工技术交底
一、编制依据
《公路桥涵施工技术规范》(JTJ 041-2000)
《公路工程质量检验评定标准》(JTGF80/1-2004)
二、适用范围
适用公路桥梁在砂类土、黏性土、碎石土和风化岩石等河床的深水中进行打入钢板桩修筑围堰的施工。
三、交底内容
1、施工准备
⑴应根据桥梁工程要求、河道水位要求、流速大小以及移动设备要求，做好钢板桩箱围堰的施工工艺设计。
⑵根据当地相关部门取得联系，做好通航、天气预报等工作。
⑶做好墩位基础的测量放样标志工作。
⑵机械、设备、材料及施工人员进场。
2、材料要求
新钢板桩验收时，应备有出厂合格证，机械性能和尺寸符合要求。
经整修或焊接后的钢板桩，应用同类型的钢板桩作锁口通过试验检查。
验收或整修后的钢板桩，应进行分类、编号、登记存放，锁口内不得积水。
用一块长1.5～2.Om符合类型、规格的钢板桩做标准，将所有同类型的钢板桩做锁口通过检查。
检查用绞车或卷扬机拉动标准钢板桩平车，从桩头至桩尾进行。
凡钢板桩有弯曲、破损、锁口不合的均应整修，按具体情况分别用冷弯、热敲、焊补、铆补、割除或接长。
板桩长度不够时，可用同类型的钢板桩等强度焊接。
焊接时先对焊或将接口补焊合缝。
再焊加围板，相邻板桩接长缝注意应错开。
如需要有吊桩孔及拔桩孔时，应事先钻好孔，拔桩孔应焊加劲板，以免拔桩时拉裂。
3、工艺流程
钢板桩围堰施工工艺流程如图3-1所示
图3-1 钢板桩围堰施工工艺流程图
4、施工工艺
(1)围笼安装
当水深较大时，常用围囹作为钢板桩的定位和支撑。
先在岸上或驳船上拼装围囹，运至墩位定位后，在围囹内插打定位桩。
把围囹固定在定位桩上，然后在
围囹四周的导框内插打钢板桩。
安装围笼时，应进行测量定位，用一层导框做成的围笼，一般是先打定位桩，再在定位桩上挂装导框，导框可在岸边组成，浮运到位以缆索锚碇，在开始插打板桩后，逐步将导框转挂在已打好的板桩上，用有脚手桩的转盘式或旋转式桩架时，导框可挂装在外侧的脚手桩上。
用浮式转盘式或旋转式桩架时，一般用转动的桩架先打好定位桩再安装导框架时，一般用转动的桩架先打好定位桩再安导框。
(2)插打与合拢钢板桩
钢板桩插打方法分为三种：
①逐块(组)插打:可用较矮的吊桩设备，桩架移动线路较短，速度较快，但合拢误差大；
②先插合拢后再打；用较高吊桩设备，桩架移动线路长，进度较慢，但合拢误差小；
③开始的一部分逐块插打，后一部分则先插合拢后再打。
进度较快且合拢误差小。
插打前，在锁口内应涂抹防水混合料，组拼桩时应用油灰和棉絮捻塞拼接缝。
插打钢板桩的次序，对圆形围堰，应自上游开始，经两侧至下游合拢；对矩形围堰，从上游一角开始，至下游合拢。
这样不仅可以使围堰内避免淤积泥砂，而且还可以利用水流冲走一部分泥砂，以减少开挖工作量，更重要的是保证围堰施工的安全。
插打钢板桩时应严格控制好桩的垂直度，尤其是第一根桩要从两个垂直方向同时控制，确保垂直不偏，在垂直导向设备导向下，一般先将全部钢板桩逐根或逐组插打到稳定深度，然后依次打入直至设计深度,插打的顺序按施工组织设计进行，一般自上游分两头插打向下游合拢，插打前在锁口内涂以黄油、锯末等拌合物，组拼桩时，用油灰和棉花捻缝，以防漏水。
钢板桩顶达到设计高程的平面位置偏差，在水上打桩时不得大于20cm，在陆地打桩时不得大于lOcm，在插打过程中，应随时检查其平面位置是否正确，桩身是否垂直，发现倾斜应立即纠正或拔起重插。
为了加快进度。
可另用一台吊机或吊船担负吊桩工作，桩架只作打桩用，可使用插桩夹板进行导向。
钢板桩可用锤击、振动或再辅以射水等方法下沉，但在黏土地基中不宜使用射水。
锤击时宜使用桩帽，以分布冲击力和保护桩头。
围堰将合拢时，宜经常观测四周的冲淤状况，必要时应采取措施，预防上游冲空、涌水或者下游淤积，影响施工进程。
钢板桩围堰在合拢处往往形成上窄下宽的状态，这使得最后一组板桩很难插下，常用的办法是将邻近一段钢板桩墙的上端向外推开，以使上下宽度接近；必要时，可根据实测宽度，做一块上窄下宽的异形钢板桩，合拢时,先将异形钢板桩插下，再插最后一块标准钢板桩。
抽水堵漏：抽水前,应将钢板桩与导框之间空隙用垫木塞紧，以保证导框受力均匀。
从围堰内排水时。
若发现有渗漏，锁口不密的漏水，可在抽水发现后以板条、棉絮、麻绒等在板桩内侧嵌塞，或在漏缝外侧水中抛投煤灰拌锯末，效果显著。
(4)钢板桩的拔除
钢板桩系多次重复使用的设备，基础或墩身筑出水面后即可拔出钢板桩，拆除围堰，为了使拔出钢板桩的工作得以顺利进行，可将钢板桩与水下封底混凝土接触部位涂以沥青，在拔除钢板桩前，向围堰内灌水，使堰内水面高出河水面1～1.5m，利用静水压力将钢板桩推开，使其水下封底混凝土脱离，必要时，可用打桩锤击打待拔的钢板桩,再行拔出，钢板桩顶应制备圆孔，便于连接起吊卡环。
拔出的钢板桩应清刷干净、修补整理、涂刷防锈油；堆放时应按板桩类型、长度分别编号、登记、堆放整齐。
四、质量检查及检验标准
⑴钢板桩桩顶高程符合工艺设计要求。
打钢板桩过程中，钢板桩顶达到设计高程时，平面位置允许偏差：水中打桩为20cm，陆地打桩10cm；
⑵经过整修或焊接的钢板锁口，须通过试验，合格后才能投入使用；
⑶钢板桩接长时，应采用等强度钢板桩焊接接长，相邻制板桩接头上下错开2m以上；
⑷钢板桩围堰宽度应根据水深、流速、土质和围堰长宽比等因素来确定，但宽度不应少于2.5m；
⑸钢板桩因倾斜无法合拢时，应使用特制楔形钢板桩，楔形的上下宽度之差
不得超过桩长的2%；
⑹同一围堰内，使用不同类型的钢板桩时，两种不同类型的钢板桩的各半拼接成异型钢板桩，再与相邻桩进行连接。
接长的桩，其相邻桩的接头位置应上下错开。
五、注意事项
(1)施打钢板桩，应对桩板进行认真检查，要求板面平直，接口预拼严密。
(2)采用定型规格桩板时，接口类型应一致。
(3)桩板沉设应从上游开始，至下游合拢。
(4)插桩时应对正接口，借助桩锤自重缓慢插入，必要时可低锤慢击。
(5)随时检查偏斜，发现偏斜立即进行纠正。
六、安全环保要求
1、安全要求
(1) 施工过程中，严格遵守操作规则，严防落物伤人及坠落事故。
(2) 开工前各种机具设备必须进行检修、试运行，使之处于完好、正常运转状态，并定期检修保养。
电器必须由专职电工安装和修理，设置标志，严禁酒后上班和上班喝酒。
(3) 参加施工人员要熟知本工种的安全操作规程，坚守岗位，严禁酒后操作。
特殊工种人员如电工、电焊工、混凝土工、起重工、钢筋工等施工人员，必须经过专门培训，熟练掌握操作要求，严格执行本工种的安全操作规程，必须随身携带有关证件（或复印件）上岗备查。
(4) 各种电气设备运转和漏电保护装置，不准随意改换安装方式，尤其对于施工作业面的投光灯，装接工作，一点不准马虎、丝毫不能漏电，确保安全。
一切容易碰砸的电气设备加装防护罩或遮栏，防止碰伤危险。
(5)起吊作业须有专职安全人员现场监控，操作手必须为熟练工，且经过安全培训。
现场有管理人员统一调配指挥。
(6) 注意插打钢板桩时的安全防护，对施工平台栈桥等要进行可靠性论证，在施工过程中对钢板桩的稳定情况应加强观测，一发现有不安全情况，应立即采取补救措施。
(7) 水上作业，施工人员要穿救生衣、防滑鞋、戴安全帽等，施工期间，要
昼夜严密监视水位的变化情况。
2、环保要求
(1)堰内排水应采取措施，保护环境不受污染。
(2)围堰止水塞填止水材料时，注意不要污染河道。
(3)施工过程中,必须做好河道环境的保护工作,不能将施工垃圾随意抛弃在河道中。
(4) 建筑用废水须先沉淀，再排入生活用污水管道，或回收利用，防止污染水域。
(5) 搞好驻地环境卫生、食品卫生、饮水卫生，定期消毒。
