钢板桩围堰技术要求
钢板桩围堰是使用钢板桩建成的临时结构，用于支撑基坑，保护施工安全。
以下是钢板桩围堰技术要求：
1. 钢板桩的选用：根据工程特点、地质条件、施工条件、环境因素等，选择适当的钢板桩型号和规格。
2. 钢板桩的加工与制作：确保钢板桩的质量和精度，对钢板桩进行必要的加工和改造，以满足工程需要。
3. 钢板桩的打设：根据施工方案和定位测量数据，准确地将钢板桩打入地下，形成稳定的围堰结构。
4. 围堰内的排水：在围堰内设置排水系统，及时排除围堰内的渗水和积水，保持围堰的干燥和稳定。
5. 监测与维护：对围堰进行定期监测和维护，及时发现和处理围堰的异常情况，确保围堰的安全和稳定。
6. 拆除与回收：在工程结束后，按照规定程序和要求对围堰进行拆除和回收，保障环境安全和资源利用。
7. 技术管理与安全措施：遵循相关法规和规范，加强技术管理和安全措施，确保钢板桩围堰施工的安全和质量。
以上技术要求仅供参考，具体要求可能会因工程实际情况而有所不同。
在实际应用中，应结合具体情况进行调整和完善。
水利工程中钢板桩围堰施工技术的应用钢板桩围堰施工技术是近年来在水利工程中广泛应用的一种方法。
钢板桩围堰施工技术的主要作用是使水利工程中的施工更加便捷、高效和安全。
它通过在堰墙的基础上安装支撑钢板桩，固定构筑物，从而形成钢板桩围堰，防止浸泡水土流失，保证施工现场安全和质量。
下面将介绍钢板桩围堰施工技术的具体应用。
1.施工准备施工前，需对场地进行勘探，选择适合的材料和先进的技术。
同时，制定详细的施工方案和安全措施，确保施工过程中的安全和质量。
将钢板桩预先排布在地面上，检查其长度、重量和数量等技术指标，确保钢板桩的质量和数量。
2.材料准备选择优质的钢板桩和配件，保证其质量和性能符合标准要求，其中特别需要考虑材料的耐腐蚀性、强度等指标。
同时，还需选配相关的设备，如锤、吊机、起重机等，确保施工期间设备完好、运转正常，可以顺利完成施工任务。
3.施工流程（1）打桩：先将桩头在土中打好，然后钢板桩固定在桩头上，开始打钢板桩。
打桩时，振动力应逐渐增大，以确保钢板桩能够穿透地层，同时还要减少土壤的震动，避免影响周围房屋和地下管线的安全。
（2）下框架：将钢板桩完全打入地下之后，剩余部分大约 1 至 2 米高度，钢板桩之间的缝隙也在 30 到 40 毫米左右。
此时需要下框架，用支撑杆将钢板桩固定在框架上，并使钢板桩垂直于地面，以保证完整性和稳定性。
（3）挖掘：钢板桩下方的土体需要挖掘，同时还需要将挖出的土方运到其他地方，以保证施工现场的整洁和环境卫生。
（4）支撑：在钢板桩下方的土体挖掘完毕后，需要进行支撑。
支撑的作用是保持土体，以避免在钢板桩施工期间产生泥土流失和崩塌现象。
（5）围堰拆除：施工完成后，需要将围堰拆除，将垃圾清除干净并恢复原有的环境。
总之，钢板桩围堰施工技术可以减少施工过程中的工作量和时间，提高了施工的效率和质量。
尤其在水利工程中，其安全性和环保性更受到了广大工程师和设计师的青睐，成为了一个不可或缺的重要工程技术。
第1篇一、工程概况1. 工程名称：XX水利枢纽工程2. 工程地点：XX省XX市XX县3. 工程规模：大（2）型水利枢纽工程4. 施工单位：XX建筑工程有限公司5. 施工时间：2023年1月1日至2023年12月31日二、施工背景为了确保水利枢纽工程的施工安全和质量，根据工程设计要求，本工程采用拉森钢板桩围堰施工方案。
拉森钢板桩围堰具有施工速度快、稳定性好、施工环境适应性强等优点，适用于各类水利、桥梁、港口等工程的围堰施工。
三、施工方案1. 施工准备（1）施工图纸及资料：熟悉施工图纸及有关技术资料，明确围堰设计要求、施工工艺、施工质量标准等。
（2）施工组织设计：编制详细的施工组织设计，明确施工进度、施工方法、施工工艺、施工质量控制措施等。
（3）施工队伍：组建专业施工队伍，包括施工管理人员、技术人员、施工人员等。
（4）施工设备：准备必要的施工设备，如拉森钢板桩、打桩机、吊车、挖掘机、装载机等。
2. 施工工艺（1）围堰设计根据工程设计要求，围堰采用双排拉森钢板桩结构，桩长为20米，桩间距为1.5米，桩顶高程为设计高程。
（2）施工顺序1）基础处理：清除施工场地内的杂物、树根等障碍物，平整场地，确保施工环境满足施工要求。
2）桩位放样：根据设计图纸，准确放样桩位，确保桩位偏差在允许范围内。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。
6）围堰封闭：在围堰内侧设置挡水板，确保围堰封闭效果。
（3）施工步骤1）基础处理：采用挖掘机、装载机等设备进行基础处理，确保场地平整。
2）桩位放样：使用全站仪等测量设备，准确放样桩位。
3）打桩施工：采用打桩机进行打桩，确保桩垂直度、桩位偏差及桩长符合设计要求。
4）锁口施工：在桩顶设置锁口，确保围堰整体稳定性。
5）连接施工：采用拉森钢板桩连接件将相邻钢板桩连接牢固。

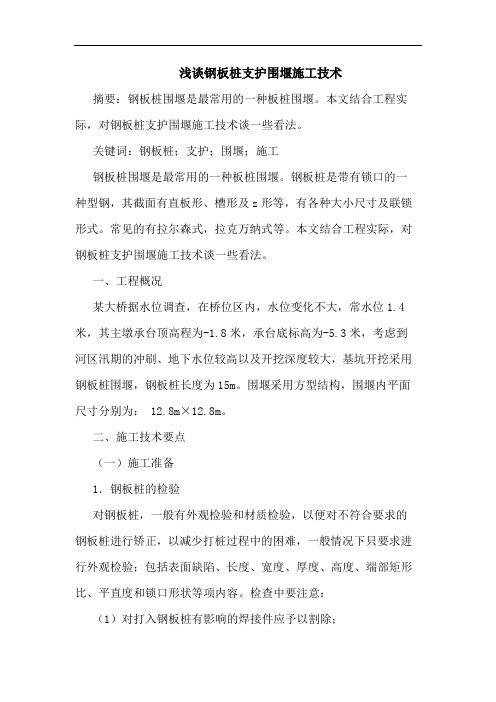

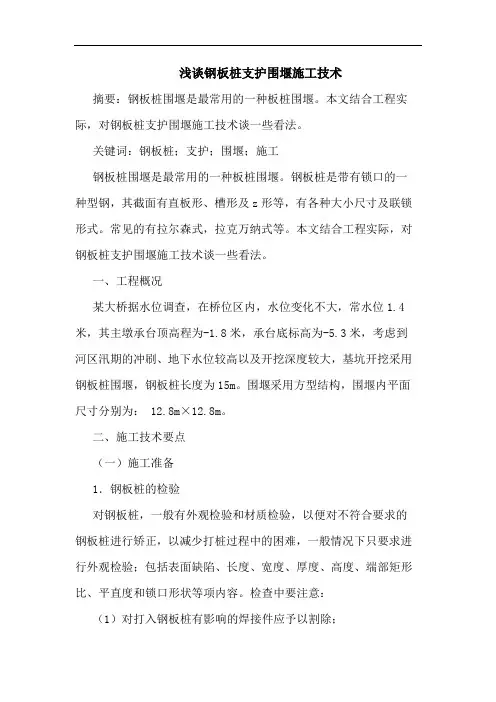

浅谈钢板桩支护围堰施工技术摘要：钢板桩围堰是最常用的一种板桩围堰。
本文结合工程实际，对钢板桩支护围堰施工技术谈一些看法。
关键词：钢板桩；支护；围堰；施工钢板桩围堰是最常用的一种板桩围堰。
钢板桩是带有锁口的一种型钢，其截面有直板形、槽形及z形等，有各种大小尺寸及联锁形式。
常见的有拉尔森式，拉克万纳式等。
本文结合工程实际，对钢板桩支护围堰施工技术谈一些看法。
一、工程概况某大桥据水位调查，在桥位区内，水位变化不大，常水位1.4米，其主墩承台顶高程为-1.8米，承台底标高为-5.3米，考虑到河区汛期的冲刷、地下水位较高以及开挖深度较大，基坑开挖采用钢板桩围堰，钢板桩长度为15m。
围堰采用方型结构，围堰内平面尺寸分别为： 12.8m×12.8m。
二、施工技术要点（一）施工准备1．钢板桩的检验对钢板桩，一般有外观检验和材质检验，以便对不符合要求的钢板桩进行矫正，以减少打桩过程中的困难，一般情况下只要求进行外观检验；包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度和锁口形状等项内容。
检查中要注意：（1）对打入钢板桩有影响的焊接件应予以割除；（2）割孔、断面缺损的应予以补强；（3）若钢板桩有严重锈蚀，应测量其实际断面厚度；（4）对钢板桩表面残留物予以清理。
原则上要对全部钢板桩进行外观检查。
2．钢板桩吊装装卸钢板桩采用两点吊运。
吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
3．插打钢板桩的导向设备按照施工方法，一般先打定位桩，在定位桩上安置导梁，组成框架式的围笼作为插桩时的导向设备，因此在施打前必须制作导向架。
4．检查振动锤振动锤是打拔钢板桩的关键设备，在打拔前一定要进行专门检查，确保线路畅通，功能正常。
振动锤的端电压要达到 380－420 v，而夹板牙齿不能有太多磨损。
（二）钢板桩插打为了确保插打位置准确，第一片钢板桩是插打的关键。
各种围堰施工详细说明钢板桩围堰是一种常见的围堰施工工艺，其施工流程如下：1.安装围囵：当水深较大时，常用围囵作为钢板桩的定位和支撑。
围囵可以在岸上拼装后运至墩位定位，然后在围囵内插打定位桩，把围囵固定在定位桩上，再在围囵四周的导框内插打钢板桩。
2.插打与合龙钢板桩：插打钢板桩时应严格控制好桩的垂直度，尤其是第一根桩要从两个垂直方向同时控制，确保垂直不偏。
插打钢板桩的次序，从上游一角开始，至下游合龙。
插打前在锁口内涂抹以黄油、锯末等拌和物，组拼桩时，用油灰和棉花捻缝，以防漏水。
钢板桩顶达到设计高程的平面位置偏差，在水上打桩时不得大于20cm，在陆地上打桩时不得大于10cm。
3.围堰内吸泥、清底：在插打钢板桩后，需要对围堰内的泥沙进行清理，以确保施工的顺利进行。
4.水下封底：在围堰内吸泥、清底后，需要进行水下封底处理，以防止水流进入基坑内。
5.围堰内逐层抽水、堵漏，逐层安设内支撑：在进行水下封底处理后，需要逐层抽水、堵漏，并逐层安设内支撑，以确保围堰的稳定性和安全性。
6.切割钢护筒：在围堰施工完成后，需要对钢护筒进行切割处理。
7.桩头、基坑凿毛处理：对桩头和基坑进行凿毛处理。
8.桩基检测：对桩基进行检测，以确保其质量符合要求。
9.桩基质量评定：对桩基的质量进行评定，以判断其是否符合设计要求。
10.绑扎钢筋（埋设冷却管）：对桩基进行绑扎钢筋，并埋设冷却管。
11.承台施工，墩身施工：进行承台和墩身的施工。
12.拔除钢板桩倒用至下一个墩：在施工完成后，需要拔除钢板桩并倒用至下一个墩。
除此之外，还需要进行抽水设备检修和压风机、风管路的处理。
在施工过程中，需要严格控制施工质量，确保施工安全和围堰稳定性。
钢板桩采用振动锤插入，如果起重设备高度不够，可以改变吊点位置，但吊点位置不能低于桩顶以下1/3桩的长度。
在围堵合龙时，应经常观测四周的冲淤情况，必要时采取措施，预防上游冲空、涌水或者下游淤积，影响工程进度。
钢板桩围堰在合龙时往往形成上窄下宽的状态，这使得最后一组板桩很难插下。
钢板桩围堰方案一、方案背景钢板桩围堰是一种常见的隔离水体的围护结构，广泛应用于河道、港口、水库等水利工程以及建筑工程中。
它能有效地保护工程施工现场、加固土壤和土石方，起到隔离和稳定的作用。
二、方案概述钢板桩围堰方案是利用钢板桩作为隔水及抗渗结构，将其拼装精准地围合施工区域，阻止水体进入施工现场。
其主要优点包括施工简便、经济实用、施工效率高，以及可反复使用等。
三、施工流程1. 定位测量：在施工现场确定围堰范围，并进行测量，确保围堰精确安装。
2. 安装钢板桩：按照设计要求，将钢板桩嵌入地面，使其紧密连接，形成闭合结构。
桩的定位和垂直度需通过测量进行控制。
3. 密封处理：将钢板桩之间的间隙用地膜、胶条等材料进行密封，防止渗漏。
4. 施工围堰：将围堰区域内的水排出，确保施工现场干燥。
5. 辅助加固：根据需要，在围堰结构的周围进行辅助加固，如加装横梁或加固支撑桩。
四、方案优势1. 施工简便：钢板桩围堰方案施工简单、效率高，不需要特殊施工技术，适用范围广。
2. 经济实用：采用钢板桩围堰方案相比于传统的围堰结构，成本更低。
3. 施工效率高：钢板桩围堰方案具有施工速度快、易于组装和拆卸的优势，大大缩短了工期。
4. 可反复使用：钢板桩可以反复使用，具有良好的经济和环境效益。
五、方案应用钢板桩围堰方案广泛应用于以下领域：1. 水利工程：河道整治、河堤加固、水库建设等。
2. 港口工程：码头建设、泊位修建等。
3. 基础工程：基坑支护、地下工程开挖等。
4. 建筑工程：施工围护、地下室施工等。
六、方案注意事项1. 安全施工：在进行钢板桩围堰施工时，要加强安全防护措施，确保施工人员的人身安全。
2. 质量控制：在施工过程中，应严格按照设计要求进行施工，并定期检查围堰结构的质量，确保围堰的稳定性和密封性。
3. 环境保护：施工过程中要注意水体的污染防控，采取相应的措施，减少施工对周边环境的影响。
七、方案总结钢板桩围堰方案是一种简单实用、经济高效、易于施工和拆卸的围堰结构方案。
主墩钢板桩围堰施工方案
一、前言
在桥梁建设中，主墩的地基处理是至关重要的一环。
本文将重点讨论如何使用
钢板桩围堰的方法进行主墩的地基处理，确保主墩的稳固和安全。
二、施工准备
1. 施工前检查
在施工前，应仔细检查施工场地的地质情况、周围环境和主墩设计图纸，确保
可以按照设计要求施工。
2. 材料准备
准备好所需的钢板桩、锁口板、连接件等材料，确保质量达标，并按照设计要
求要求进行分类、堆放。
三、施工流程
1. 地基处理
1.1 挖掘主墩基坑，确保基坑底部平整、干燥。
1.2 在主墩位置的周围安放预制钢板桩，保证位置准确。
1.3 锁口板的安装：将锁口板沿着预制钢板桩的边缘进行固定，确保连接牢固。
2. 围堰施工
2.1 首先进行第一排钢板桩的打桩安装，保证平直和垂直。
2.2 将锁口板固定在第一排钢板桩上，确保牢固连接。
2.3 逐层安装钢板桩，保证围堰高度符合设计要求。
2.4 最后一排钢板桩的锁口板安装，保证围堰的整体牢固性。
四、施工注意事项
1.施工过程中应加强施工现场管理，确保安全生产。
2.定期检查围堰的质量和施工进度，确保质量达标。
3.施工完毕后应及时清理施工现场，保持环境整洁。
五、总结
主墩钢板桩围堰施工方案是确保主。
钢板桩围堰施工方案1. 简介钢板桩围堰是一种用于水工、土石方工程中的临时性水封措施。
它由一系列钢板桩沿堆填区边界或水体边界垂直装入地面形成，并使用连接件互相连接，以达到阻止水流进入工程区域的目的。
本文档将介绍钢板桩围堰施工的方案，包括施工前准备工作、施工步骤和施工技术要点。
2. 施工前准备工作在进行钢板桩围堰施工前，需要进行以下准备工作：2.1 土质条件勘察通过对工程区域的土质条件进行勘察，确定施工所需的钢板桩规格和数量，以确保围堰的稳定性和防水效果。
2.2 设计方案确定根据土质条件勘察结果和工程需求，确定钢板桩围堰的底部锚固方式、桩间距、桩长等设计参数，并编制相应的围堰施工方案。
2.3 材料采购根据设计方案确定所需的钢板桩和连接件规格，进行材料的采购，并检查材料的质量和数量是否满足要求。
2.4 施工人员培训为施工人员提供必要的培训，确保他们了解围堰施工的操作流程、安全注意事项，以及紧急情况下的处理方法。
3. 施工步骤钢板桩围堰的施工包括以下步骤：3.1 堆放钢板桩根据设计方案确定的桩间距和桩长，在围堰施工区域内逐个堆放钢板桩。
在堆放过程中要注意桩的垂直度和水平度，确保桩的稳定性。
3.2 连接钢板桩使用连接件将相邻的钢板桩连接起来，形成一个完整的围堰结构。
连接件的使用要符合设计要求，并保证牢固可靠。
在围堰内部挖掘出一条槽道，以便后续施工使用。
槽道的宽度和深度要根据设计要求进行调整，并保证其与围堰之间的连接处严密。
3.4 底部锚固根据设计要求，在围堰底部进行锚固处理，以增加整个围堰的稳定性。
锚固方式可以是混凝土浇注或其他材料的填充。
对挖掘的槽道进行加固处理，以确保其稳定性和防水效果。
加固方式可以使用钢筋混凝土、水泥砂浆等材料进行填充和覆盖。
3.6 围堰顶部处理对围堰顶部进行处理，以防止水流进入围堰。
处理方式可以使用胶带、胶水等材料进行封闭，确保围堰的防水效果。
4. 施工技术要点在进行钢板桩围堰施工时，需要注意以下技术要点：4.1 施工现场安全施工过程中要加强安全管理，确保人员在安全的环境下进行作业。
钢板桩围堰施工工艺
一、施工准备
1. 材料准备：根据设计要求，选购符合国家标准的钢板桩，检查钢板桩的尺寸、形状、表面质量等，确保其符合要求。
2. 主要设备：准备挖掘机、吊车、打桩机、振动锤等施工设备，并保证设备性能良好。
3. 作业条件：了解施工现场的环境，包括地形、地质、水文等情况，做好施工方案和技术交底。
二、工艺流程
施工准备→钢板桩运输→钢板桩打桩→围堰合拢→抽水→基底处理→围堰拆除
三、施工工艺
1. 钢板桩运输：使用平板车将钢板桩运输至施工现场，注意保护钢板桩表面，避免运输过程中产生损伤。
2. 钢板桩打桩：采用挖掘机配合打桩机进行钢板桩打桩，根据设计要求确定桩位，保证桩身垂直，桩顶标高符合要求。
3. 围堰合拢：在钢板桩打桩完成后，进行围堰合拢，确保合拢严密，防止渗水。
4. 抽水：使用水泵进行抽水，降低围堰内水位，为基底处理创造条件。
5. 基底处理：在抽水完成后，对基底进行清理、整平，为后续施工做好准备。
6. 围堰拆除：在基底处理完成后，将围堰拆除，注意安全，避免对周围环境造成影响。
四、质量标准
1. 主控项目：
（1）钢板桩的尺寸、形状、表面质量应符合国家标准。
（2）桩位应准确，桩身垂直，桩顶标高符合要求。
（3）围堰合拢严密，无渗水现象。
（4）基底处理满足设计要求。
2. 一般项目：
（1）钢板桩运输过程中应保护好表面，避免产生损伤。
（2）打桩过程中，应保证桩身稳定，避免产生倾斜。
（3）抽水过程中，应确保水泵正常运行，降低围堰内水位。
（4）拆除围堰时，应遵守安全操作规程，避免对周围环境造成影响。
