计量泵的流量标定

在计量泵的使用过程中，计量泵的流量比非常重要。

计量泵流量应等于或略大于工艺所需流量。

计量泵流量的使用范围在计量泵额定流量范围的30%～100较好，此时计量泵的重复再现精度高。

考虑到经济实用，建议计量泵的实际需要流量选择为计量泵额定流量的70～90％。

流量选择太高会使压力达不到，流量选择过高也会造成能量浪费。

如何手动调节流量：不同类型的计量泵调节流量的方式不同，我们主要来了解下比较常用的的手动调节流量。

泵接通电源以前，流量调节旋钮到零刻度。

在流量调节旋钮从零刻增加以前，检查吸入管路和排出管路，确保所有截止阀都打开。

拧松位于泵侧盖上的冲程锁定螺栓，以便调节泵流量，调节千分刻度冲程调节旋钮可以改变泵的流量，顺时针方向旋转减小流量，逆时针方向增加流量。

整个冲程调节范围都用百分比标出，旋钮上的最小间隔标定线为1%，将旋钮调至所需流量后，用手拧紧冲程锁定螺栓以保持住设定的流量。

流量的标定在泵运行的最初的12小时后，应对泵进行标定测试，从而找出在特定的运行条件下的精确流量。

通常仅在100、50%和10%流量下设定泵的流量，就足以表明整个调节范围内的泵的性能。

通过测定一个标定容器液面的变化，就可以对泵的流量进行计算。

建议该方法用于标定危险液体。

公司的标定柱可用于任何泵的标定。

在泵的出口采集并测量输出的液体，也同样可用标定泵的流量，但有必要在液体的排出点建立出液水头，使得泵可以精确的工作。

注意：建议一般不要使用这种方法标定流量，因为这样使得操作者直接面对危险的液体，可能导致事故。

另该方法测定的流量的时候很可能泵正处于自流，这样测的数据将比正常的偏大。

安全阀、背压阀设定及流量标定流程
安全阀、背压阀压⼒设定流程，流量标定设定
注意：设定过程应先设定安全阀，再设定背压阀。

1. 打开球阀1（见附图），同时关闭球阀2、3，并将安全阀，背压阀上部的压⼒调节螺栓逆时针完全松开，即安全阀，背压阀设定压⼒全部为零。

2. 启动计量泵。

介质此时应该从安全阀泄压管路流出。

3. 顺时针调整安全阀上部螺栓，增加压⼒，同时观察压⼒表，直到压⼒表显⽰读数为现场实际⼯作压⼒的1.15—1.2倍左右（注意：压⼒表读数不能⾼于计量泵最⼤额定压⼒）。

4. 打开球阀3。

5.顺时针调整背压阀上部螺栓，增加压⼒，同时观察压⼒表，直到压⼒表显⽰读数为
1.5Bar左右（注意：具体背压值可视现场情况⽽定，但要低于安全阀设定压⼒）。

6.关闭计量泵。

安全阀、背压阀压⼒设定完毕。

流量标定流程
1.打开球阀1、3。

2. 启动计量泵。

3.将计量泵冲程调节旋钮调到100%，确定管路中已没有空⽓存在，流量已达到稳定。

4.停泵。

打开球阀2，直到标定柱内充满介质后关闭球阀1。

5.启动计量泵。

打开秒表，同时记录标定柱中液位下降到⼀定刻度所需时间。

6.打开球阀1，关闭球阀2。

7.计算单位时间内计量泵的流量。

8.重复过程4-7四次（可⾃⾏决定）取计算流量的平均值，即为流量在100%时该计量泵的最⼤流量。

9.分别将计量泵的冲程调节旋钮调到50%，30%，重复过程4-8。

10.⽐较计量泵流量旋钮在100%，50%，30%时测量的流量值是否成线性。

标定过程完毕。

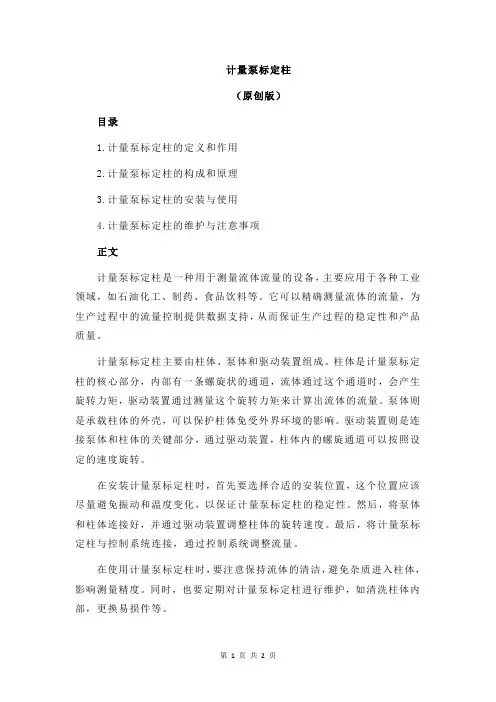

计量泵标定柱
（原创版）
目录
1.计量泵标定柱的定义和作用
2.计量泵标定柱的构成和原理
3.计量泵标定柱的安装与使用
4.计量泵标定柱的维护与注意事项
正文
计量泵标定柱是一种用于测量流体流量的设备，主要应用于各种工业领域，如石油化工、制药、食品饮料等。

它可以精确测量流体的流量，为生产过程中的流量控制提供数据支持，从而保证生产过程的稳定性和产品质量。

计量泵标定柱主要由柱体、泵体和驱动装置组成。

柱体是计量泵标定柱的核心部分，内部有一条螺旋状的通道，流体通过这个通道时，会产生旋转力矩，驱动装置通过测量这个旋转力矩来计算出流体的流量。

泵体则是承载柱体的外壳，可以保护柱体免受外界环境的影响。

驱动装置则是连接泵体和柱体的关键部分，通过驱动装置，柱体内的螺旋通道可以按照设定的速度旋转。

在安装计量泵标定柱时，首先要选择合适的安装位置，这个位置应该尽量避免振动和温度变化，以保证计量泵标定柱的稳定性。

然后，将泵体和柱体连接好，并通过驱动装置调整柱体的旋转速度。

最后，将计量泵标定柱与控制系统连接，通过控制系统调整流量。

在使用计量泵标定柱时，要注意保持流体的清洁，避免杂质进入柱体，影响测量精度。

同时，也要定期对计量泵标定柱进行维护，如清洗柱体内部，更换易损件等。

总的来说，计量泵标定柱是一种重要的流量测量设备，对于保证工业生产的稳定性和产品质量有着重要的作用。

一概述浙江爱力浦泵业有限公司重要从事柱塞计量泵、机械隔阂计量泵、液压隔阂计量泵及其她特种泵旳研究、开发、生产和销售。

我司生产旳计量泵，其技术参数、检查规则等均严格执行国标GB7782-1996《计量泵》旳各项规定。

计量泵按液力端分为柱塞式和隔阂式两大类。

按机座有J-X、JYMX、J-X2、JYMX2、J-Z2、JYMZ2、J-Z、JYMZ、J-D、JYMD、J-T、JYMT、JWM、JXM、JZM、JDM十六个系列。

一般以单联参数供顾客选用，也可根据需要实现同机座同规格旳多联组合和不同机座不同规格旳组合，特别合用于工艺流程中多组份介质旳比例输送。

计量泵旳流量调节有两种：一是采用变化泵旳柱塞行程长度（最佳相对行程长度为30-100%），调节可以在停机或运营时进行。

因其计量精度在±1%以内，故又具有计量仪之功能（对于手动调节，以调量表、千分尺来批示泵旳相对行程长度值；对于自控、遥控、及计算机流程控制等调节方式，另见各调节方式使用阐明书）。

二是采用变频器变化输入旳电源频率调节泵速，以便于实现流量调节旳遥控和计算机管理。

我司生产旳计量泵适于输送温度为-30～100℃，粘度为0.3～800mm2/s旳不含固体颗粒旳液体。

计量泵具有绝无泄漏旳长处，故适于输送易燃、易爆、易挥发、强腐蚀、放射性、剧毒、悬浮液以及昂贵液体。

特别是带有报警装置旳隔阂计量泵，能在隔阂破裂后2秒内即发出报警，保证了操作人员及流程旳安全（详见《隔阂破裂报警装置使用阐明书》）。

我司一贯坚持以质量求生存旳服务原则。

通过近年旳努力，产品已广泛应用于石油、化工、电力、原子能、医药、食品、环保、纺织和矿山等行业，并获得良好旳市场效应。

同步欢迎提出珍贵意见，使我们旳产品和服务做得更好！本阐明书仅对J-X、JYMX、J-X2、JYMX2、J-XM等五种小机座系列产品进行描述。

二构造原理计量泵旳整机一般由电动机、传动端、液力端三部分构成。

输出流量取决于传动端旳冲程速度，泵头（柱塞或隔阂）直径和冲程长度，无论在泵运营或停止状态均可通过调节冲程调节手柄变化冲程长度，达到变化流量旳目旳。

计量泵选型及使用注意事项
一、计量精度及流量标定
根据GB/T7782 -2008《计量泵》标准规定：“泵在额定条件下和最大相对行程长度处的流量计量精度应不低于±1%”。

泵在输送般介质时的理想使用行程范围，柱塞计量泵和液压隔膜泵为30%~100%;机械隔膜计量泵为
40%~100%。

当工艺流程所需的使用范围≤10%时，可增配交流变频器降速，扩大使用范围。

合格证上流量曲线是生产厂在出厂时按常温清水性能试验测得，用户应根据实际工况复试，重新标定行程与流量的关系曲线，以便于操作时准确调节流量。

二、计量泵的安装高度
对于输送物理性质类似于清水的常温介质柱塞泵中心至液面的安装高度约为2米，隔膜泵约为1米。

当泵缸腔内充满液体介质时，可提高泵的吸入性能，柱塞泵安装高度为6~7米，机械隔膜泵为2 ~3米，液压隔膜泵为4~45米。

三、计量泵管路系统应注意的问题
1、泵入口管内径应不小于泵阀吸入内径。

泵的入口管路尽量减短并减少弯头、阀门等阻力件，不允许出现向上弯的“Q”形布置，以免存气。

2、为确保泵和管路系统的安全，应在出口管路上设置安全阀。

3、由于计量泵流量输出脉动较大，建议出口配带缓冲器或选用脉动性较小的多联计量系。

当进口流量300时建议进口侧也应配带缓冲器。

4、当出口压力接近或低于进口压力时，应在出口管路上设置背压阀。

或在进口管路上设置稳压装置。

四、计量泵订货注意事项
1、计量泵订货时，除常规型产品外，应填写"计量泵数据表”作为合同附件，以保证所选型号满足用户使用要求。

2、如系送含有泥块或固体颗粒的液体时流量会有变化，并可能造成泵的损坏。

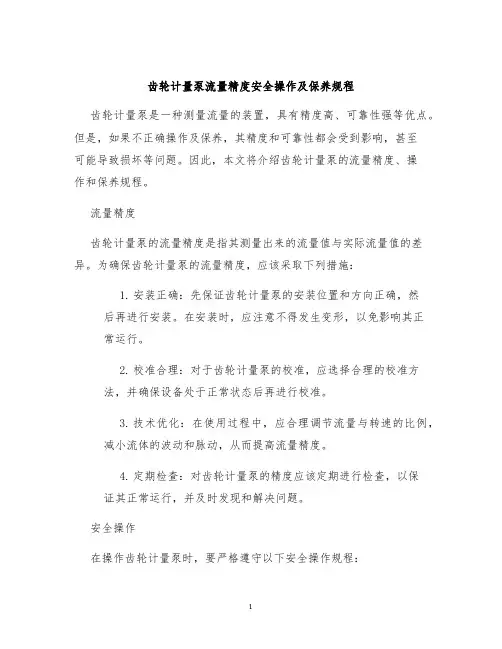

齿轮计量泵流量精度安全操作及保养规程齿轮计量泵是一种测量流量的装置，具有精度高、可靠性强等优点。

但是，如果不正确操作及保养，其精度和可靠性都会受到影响，甚至可能导致损坏等问题。

因此，本文将介绍齿轮计量泵的流量精度、操作和保养规程。

流量精度齿轮计量泵的流量精度是指其测量出来的流量值与实际流量值的差异。

为确保齿轮计量泵的流量精度，应该采取下列措施：1.安装正确：先保证齿轮计量泵的安装位置和方向正确，然后再进行安装。

在安装时，应注意不得发生变形，以免影响其正常运行。

2.校准合理：对于齿轮计量泵的校准，应选择合理的校准方法，并确保设备处于正常状态后再进行校准。

3.技术优化：在使用过程中，应合理调节流量与转速的比例，减小流体的波动和脉动，从而提高流量精度。

4.定期检查：对齿轮计量泵的精度应该定期进行检查，以保证其正常运行，并及时发现和解决问题。

安全操作在操作齿轮计量泵时，要严格遵守以下安全操作规程：1.操作前检查：在使用前对齿轮计量泵进行检查，确保其各项技术指标符合要求。

2.保护机身：在操作中要注意防止机身被碰撞和腐蚀，以免对其造成损伤。

3.保持稳定：在齿轮计量泵运转时，要保持其稳定运行，防止出现炸裂或损坏。

4.操作人员：操作齿轮计量泵的人员必须经过培训，熟悉有关知识，并且要在设备正常工作之前穿戴好必要的安全装备。

保养规程为延长齿轮计量泵的使用寿命，保证其正常运行，应该进行定期保养，以下是齿轮计量泵的保养规程：1.打开外壳：将齿轮计量泵的外壳打开，进行清洗、润滑和检查。

2.定期检测：定期检测齿轮计量泵的各项技术指标，包括流量精度、密封性能等。

3.更换部件：定期更换齿轮计量泵的关键部件，例如滤网、密封圈、齿轮等。

4.清洁维护：齿轮计量泵更换部件后，应该进行清洁和润滑，保证其正常使用。

结论齿轮计量泵是一种重要的测量装置，具有高精度、可靠性高等优点，在使用时一定要注意其流量精度和安全操作，定期进行保养，以确保其正常使用。

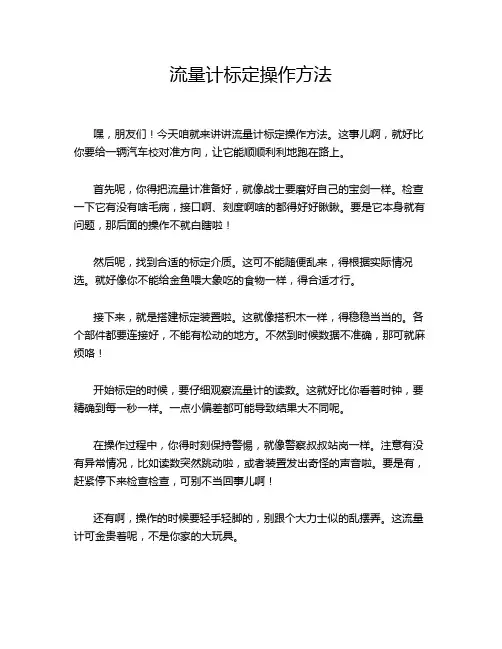

流量计标定操作方法嘿，朋友们！今天咱就来讲讲流量计标定操作方法。

这事儿啊，就好比你要给一辆汽车校对准方向，让它能顺顺利利地跑在路上。

首先呢，你得把流量计准备好，就像战士要磨好自己的宝剑一样。

检查一下它有没有啥毛病，接口啊、刻度啊啥的都得好好瞅瞅。

要是它本身就有问题，那后面的操作不就白瞎啦！然后呢，找到合适的标定介质。

这可不能随便乱来，得根据实际情况选。

就好像你不能给金鱼喂大象吃的食物一样，得合适才行。

接下来，就是搭建标定装置啦。

这就像搭积木一样，得稳稳当当的。

各个部件都要连接好，不能有松动的地方。

不然到时候数据不准确，那可就麻烦咯！开始标定的时候，要仔细观察流量计的读数。

这就好比你看着时钟，要精确到每一秒一样。

一点小偏差都可能导致结果大不同呢。

在操作过程中，你得时刻保持警惕，就像警察叔叔站岗一样。

注意有没有异常情况，比如读数突然跳动啦，或者装置发出奇怪的声音啦。

要是有，赶紧停下来检查检查，可别不当回事儿啊！还有啊，操作的时候要轻手轻脚的，别跟个大力士似的乱摆弄。

这流量计可金贵着呢，不是你家的大玩具。

每次标定完了，别忘了记录数据哦。

这就像写日记一样，把重要的事情都记下来。

以后万一有啥问题，还能翻出来看看呢。

你说这流量计标定重要不？那当然重要啦！就好比盖房子要打牢地基一样，这是基础中的基础。

如果标定不准确，后面的工作不都乱套啦？所以啊，大家可都得认真对待，别马马虎虎的。

总之呢，流量计标定操作虽然有点麻烦，但只要你认真细心，按照步骤一步一步来，就肯定能做好。

加油吧，朋友们！让我们一起把这个工作完成得漂漂亮亮的！原创不易，请尊重原创，谢谢!。

计量泵标定方法阻垢剂的投加由于计量泵在30～90%额定流量时计量泵的线性关系比较好，为了提高加药的精度，特别是在一些小型的反渗透系统，在投加阻垢/分散剂时一般需要将阻垢/分散剂进行稀释后投加。

参数选择：稀释后药液的密度（约）为：1kg/L阻垢剂的密度为：根据产品参数如TRISPE1000为1.22 kg/LRO产品水的密度为：1 kg/L稀释倍数稀释倍数＝（RO产品水重量+阻垢剂重量）÷阻垢剂重量其中：RO产品水重量＝RO产品水的密度×RO产品水体积阻垢剂重量＝阻垢剂的密度×阻垢剂的体积以稀释8倍的阻垢剂为例：配置160 kg稀释后的阻垢剂需要阻垢剂重量：20 kg（即需要TRISPE1000的体积为16.40L）需要RO产品水重量：140 kg（即需要RO产品水140L）则稀释倍数8倍＝160 kg÷20 kg如需要配置4倍稀释液则需要阻垢剂重量为40 kg由于阻垢剂的密度和水的密度相差并不是太大，因此可以适当地简化阻垢剂稀释的程序：用一个烧杯、量筒、带刻度的容器或一个完整的容器、水桶等，取一定体积的阻垢剂后，用同样的容器取相同体积的RO产品水来稀释：稀释倍数原液2倍3倍4倍5倍6倍7倍8倍9倍10倍V V V V V V V V V V 阻垢/分散剂体积RO产品水体积V2V3V4V5V6V7V8V9V 稀释后再根据阻垢剂的密度进行适当的补偿即可。

3-1.4.2阻垢剂的投加阻垢剂的投加量计算需要了解的事项：（1）计量泵量程：以量程为h为例。

（2）反渗透系统进水、产水或回收率的关系：2m3/h反渗透装置，回收率为50%时，系统进水为4m3/h。

（3）阻垢/分散剂计算投加量：如即L（m3）。

（4）加药量：系统进水量（m3/h）×计算加药量（g/m3）=g/L。

则：2m3/h反渗透装置，回收率为50%时，系统进水为4 m3/h，加药量为则加药量为：4m3/h×m3=14g/h稀释后的加药量：如果稀释80倍，则投加80×14g/h=1120g/h，由于稀释后阻垢剂密度大致约等于1kg/L，因此需要加药h。

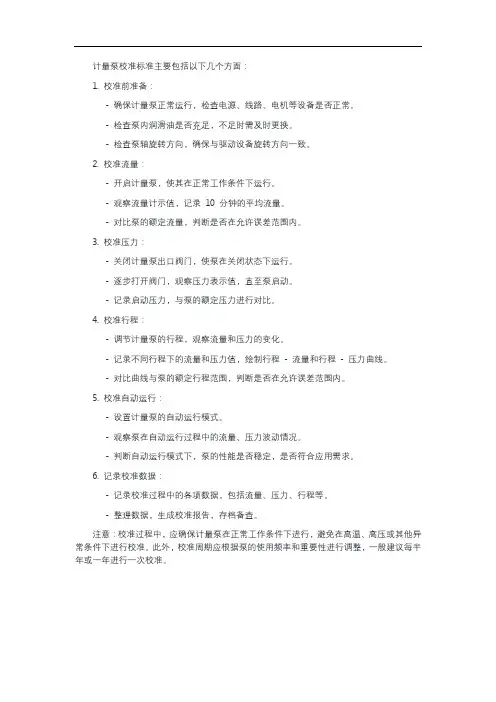

计量泵校准标准主要包括以下几个方面：
1. 校准前准备：
- 确保计量泵正常运行，检查电源、线路、电机等设备是否正常。

- 检查泵内润滑油是否充足，不足时需及时更换。

- 检查泵轴旋转方向，确保与驱动设备旋转方向一致。

2. 校准流量：
- 开启计量泵，使其在正常工作条件下运行。

- 观察流量计示值，记录10 分钟的平均流量。

- 对比泵的额定流量，判断是否在允许误差范围内。

3. 校准压力：
- 关闭计量泵出口阀门，使泵在关闭状态下运行。

- 逐步打开阀门，观察压力表示值，直至泵启动。

- 记录启动压力，与泵的额定压力进行对比。

4. 校准行程：
- 调节计量泵的行程，观察流量和压力的变化。

- 记录不同行程下的流量和压力值，绘制行程- 流量和行程- 压力曲线。

- 对比曲线与泵的额定行程范围，判断是否在允许误差范围内。

5. 校准自动运行：
- 设置计量泵的自动运行模式。

- 观察泵在自动运行过程中的流量、压力波动情况。

- 判断自动运行模式下，泵的性能是否稳定，是否符合应用需求。

6. 记录校准数据：
- 记录校准过程中的各项数据，包括流量、压力、行程等。

- 整理数据，生成校准报告，存档备查。

注意：校准过程中，应确保计量泵在正常工作条件下进行，避免在高温、高压或其他异常条件下进行校准。

此外，校准周期应根据泵的使用频率和重要性进行调整，一般建议每半年或一年进行一次校准。

计量泵标定方法阻垢剂的投加由于计量泵在30〜90%额定流量时计量泵的线性关系比较好，为了提高加药的精度，特别是在一些小型的反渗透系统，在投加阻垢/分散剂时一般需要将阻垢/分散剂进行稀释后投加。

参数选择：稀释后药液的密度（约）为：1kg/L阻垢剂的密度为：根据产品参数如TRISPE1000为1.22 kg/L RO产品水的密度为：1kg/L稀释倍数稀释倍数=（RO产品水重量+阻垢剂重量）十阻垢剂重量其中：RC产品水重量二RO产品水的密度x RC产品水体积阻垢剂重量二阻垢剂的密度X阻垢剂的体积以稀释8倍的阻垢剂为例：配置160 kg稀释后的阻垢剂需要阻垢剂重量：20 kg （即需要TRISPE1000勺体积为16.40L）需要RO产品水重量：140 kg （即需要RO产品水140L）则稀释倍数8倍=160 kg - 20 kg如需要配置4倍稀释液则需要阻垢剂重量为40 kg由于阻垢剂的密度和水的密度相差并不是太大，因此可以适当地简化阻垢剂稀释的程序：用一个烧杯、量筒、带刻度的容器或一个完整的容器、水桶等，取一定体积的阻垢剂后，用同样的容器取相同体积的RC产品水来稀释：稀释后再根据阻垢剂的密度进行适当的补偿即可3-1.4.2 阻垢剂的投加阻垢剂的投加量计算需要了解的事项：（1）计量泵量程：以量程为1.59L/h为例。

（2）反渗透系统进水、产水或回收率的关系：2mVh反渗透装置，回收率为50%寸，系统进水为4mVh。

（3）阻垢/分散剂计算投加量：如3.5ppm即3.5mg/L（3.5g/mj（4）加药量：系统进水量（mVh ）x计算加药量（g/m3）=g/L。

贝2m/h反渗透装置，回收率为50%寸，系统进水为4 m3/h，加药量为3.5ppm则加药量为：4m3/h X3.5g/m 3=14g/h稀释后的加药量：如果稀释80倍，则投加80x 14g/h=1120g/h，由于稀释后阻垢剂密度大致约等于1kg/L，因此需要加药1.12L/h。

计量泵参数操作方法
计量泵是一种常用的工程设备，用于测量和输送液体或气体。

以下是一般计量泵的参数操作方法：
1. 安装：首先，将计量泵固定在一个平稳的基座上，确保其稳定不会滑动或晃动。

然后，将泵的进口和出口连接到相应的管道或设备上，确保连接紧固且无泄漏。

2. 调节流量：使用流量控制阀来调节计量泵的流量。

先打开进口阀门，然后慢慢打开流量控制阀，直到达到所需的流量。

可以通过观察流量表或流量计来监测和调节流量。

3. 调节压力：使用压力控制阀来调节计量泵的压力。

先打开进口阀门，然后慢慢打开压力控制阀，直到达到所需的压力。

可以通过压力表来监测和调节压力。

4. 调节计量精度：根据需要，可以调节计量泵的计量精度。

这通常通过调节泵的排量或转速来实现。

请根据具体设备的操作手册进行操作。

5. 维护和保养：定期检查和维护计量泵，保持其良好的工作状态。

这包括检查和更换磨损的密封件、清洁和润滑泵的运动部件等。

请注意，以上方法仅适用于一般常见的计量泵，不同类型和型号的计量泵可能会
有不同的操作方法和参数调节方式。

在操作之前，请务必阅读和遵守相关设备的操作手册和安全手册。

计量泵标定方法阻垢剂的投加由于计量泵在30～ 90%额定流量时计量泵的线性关系比较好，为了提高加药的精度，特别是在一些小型的反渗透系统，在投加阻垢/ 分散剂时一般需要将阻垢 / 分散剂进行稀释后投加。

参数选择：稀释后药液的密度（约）为：1kg/L1.22 kg/L阻垢剂的密度为：根据产品参数如TRISPE1000为RO产品水的密度为： 1 kg/L稀释倍数稀释倍数＝（ RO产品水重量 +阻垢剂重量）÷阻垢剂重量其中：RO产品水重量＝ RO产品水的密度× RO产品水体积阻垢剂重量＝阻垢剂的密度×阻垢剂的体积以稀释 8 倍的阻垢剂为例：配置 160 kg 稀释后的阻垢剂需要阻垢剂重量： 20 kg（即需要 TRISPE1000的体积为 16.40L ）需要 RO产品水重量： 140 kg （即需要 RO产品水 140L）则稀释倍数 8 倍＝ 160 kg ÷20 kg 如需要配置 4 倍稀释液则需要阻垢剂重量为 40 kg由于阻垢剂的密度和水的密度相差并不是太大，因此可以适当地简化阻垢剂稀释的程序：用一个烧杯、量筒、带刻度的容器或一个完整的容器、水桶等，取一定体积的阻垢剂后，用同样的容器取相同体积的 RO产品水来稀释：稀释倍数原液2倍3倍4倍5倍6倍7倍8倍9倍10倍阻垢/分散剂体V V V V V V V V V V 积RO产品水体积V2V3V4V5V6V7V8V9V 稀释后再根据阻垢剂的密度进行适当的补偿即可。

3-1.4.2阻垢剂的投加阻垢剂的投加量计算需要了解的事项：（ 1）计量泵量程：以量程为h 为例。

3（ 2）反渗透系统进水、产水或回收率的关系：2m/h 反渗透装置，3回收率为 50%时，系统进水为4m/h 。

3（ 3）阻垢 / 分散剂计算投加量：如即L（m）。

（ 4）加药量：系统进水量（33）=g/L 。

m/h ）×计算加药量（ g/m则：3反渗透装置，回收率为50%时，系统进水为32m/h 4 m /h ，加药量为则加药量为：334m/h× m=14g/h稀释后的加药量：如果稀释80 倍，则投加 80×14g/h=1120g/h ，由于稀释后阻垢剂密度大致约等于1kg/L ，因此需要加药h。

计量泵标定柱
摘要：
一、计量泵标定柱的定义和作用
二、计量泵标定柱的分类
1.按测量介质分类
2.按工作原理分类
三、计量泵标定柱的使用方法和注意事项
四、计量泵标定柱在工业生产中的应用
五、计量泵标定柱的发展趋势和前景
正文：
计量泵标定柱是一种用于测量流体流量的设备，它的主要作用是校准计量泵的流量测量准确性，以确保工业生产过程中流体输送的稳定性和可靠性。

计量泵标定柱按照测量介质的不同可以分为气体标定柱和液体标定柱。

其中，气体标定柱主要用于测量气体的流量，液体标定柱则用于测量液体的流量。

此外，根据工作原理的不同，计量泵标定柱还可以分为质量流量标定柱和体积流量标定柱。

质量流量标定柱是通过测量流体的质量来确定流量的，而体积流量标定柱则是通过测量流体的体积来确定流量的。

在使用计量泵标定柱时，需要按照一定的步骤进行操作，并且需要注意一些事项，比如避免标定柱的损坏，确保测量结果的准确性等。

只有正确地使用标定柱，才能保证计量泵的测量准确性。

在工业生产中，计量泵标定柱被广泛应用于各种流体输送系统中，如化
工、石油、医药等行业。

通过使用计量泵标定柱，可以有效地提高流体输送的准确性和稳定性，从而保证生产的顺利进行。

随着科技的不断发展，计量泵标定柱也在不断地进行改进和优化。

未来，计量泵标定柱将会在智能化、精确化等方面有更大的发展，以满足工业生产对流量测量越来越高的要求。

计量泵标定柱计量泵标定柱是一种常用于液体流量测试的仪器，通过测量液体的流速和流量，可以准确地确定液体的运动状态和流量大小。

它同时也是一种重要的流量校准设备，可用于校正和验证其他流量计。

计量泵标定柱具有许多独特的特点，使其成为流量测试和校准的理想工具。

首先，它采用了先进的测量技术和精密的设计，能够提供高精度的流量测量结果。

其次，它具有较大的测量范围和高输出稳定性，能够适应不同液体的流动特性并在长时间使用中保持较高的精度。

此外，计量泵标定柱还具有高度可靠性和可操作性，易于携带和安装，方便实用。

在使用计量泵标定柱进行液体流量测试时，需要注意一些关键因素。

首先，要确保标定柱的安装位置正确，避免因为管道布局或安装方式不当而影响测量结果的准确性。

其次，在使用之前需要进行校准和漏水测试，确保仪器的准确性和工作状态。

同时，应注意标定柱的使用环境和工作条件，避免过高或过低的环境温度、压力等因素对仪器的影响。

对于计量泵标定柱的维护和保养，也是确保其正常工作和状态的重要环节。

定期清洗和检查标定柱的内部部件，确保其通畅和无损坏。

同时，要特别注意保持仪器的密封性，避免因为漏水或渗漏而影响测量结果的准确性。

另外，应避免强冲击和重物的落下等外力对仪器造成的损坏。

在实际的标定工作中，应根据需要选择合适的工作方式和参数，以获得最准确的测量结果。

同时，要保持良好的操作习惯和专业技能，确保标定工作的顺利进行。

对于标定结果的处理和分析，应采用合理的方法和工具，准确地计算和评估实际流量与标定结果之间的差异，并对差异的原因进行分析和解释。

总之，计量泵标定柱作为一种重要的流量测试和校准设备，为液体流量的准确测量和校正提供了有效的手段。

正确地选择和使用标定柱，合理地进行标定工作，将为流量测试和测量工作的准确性和可靠性提供有力的保障。

同时，加强对标定柱的维护和保养，将延长其使用寿命和保证其性能的稳定性。

计量泵标定柱摘要：1.计量泵标定柱的定义和作用2.计量泵标定柱的结构和原理3.计量泵标定柱的标定方法4.计量泵标定柱的应用领域和注意事项正文：计量泵标定柱是一种用于校准和测量液体流量的设备，通常与计量泵一同使用，能够精确地测量液体的流量，从而保证液体输送的准确性。

计量泵标定柱的作用主要体现在以下几个方面：首先，计量泵标定柱可以确保计量泵的精度。

通过对计量泵标定柱进行校准，可以保证计量泵在实际工作中的精度和准确性，从而避免因计量泵精度不足导致的液体输送误差。

其次，计量泵标定柱可以方便地进行流量调节。

通过改变计量泵标定柱的结构和尺寸，可以实现对液体流量的精确控制，从而满足不同工作条件下的流量需求。

再次，计量泵标定柱可以提高计量泵的使用寿命。

通过对计量泵标定柱的定期校准和维护，可以有效地保护计量泵，提高其使用寿命和稳定性。

计量泵标定柱的结构和原理比较简单，通常由一个柱状容器和一个调节阀门组成。

在标定过程中，通过改变调节阀门的开度，可以改变液体的流量，从而实现对计量泵的校准。

计量泵标定柱的标定方法通常分为静态标定和动态标定两种。

静态标定是在停止状态下进行的标定，主要通过改变计量泵标定柱的结构和尺寸来实现。

动态标定是在运行状态下进行的标定，主要通过改变计量泵标定柱的流量来实现。

计量泵标定柱的应用领域非常广泛，可以应用于石油、化工、冶金、医药等行业。

在使用过程中，需要注意以下几点：首先，计量泵标定柱的选型要与计量泵相匹配，以保证标定的准确性。

其次，计量泵标定柱的安装要稳定，避免因震动等原因导致的标定误差。

再次，计量泵标定柱的维护要定期，以保证标定柱的精度和稳定性。

综上所述，计量泵标定柱是一种重要的流量测量设备，能够精确地测量液体的流量，从而保证液体输送的准确性。

流量标定柱
在计量泵初始运行一段时间后，需对计量泵流量进行标定，以便测定计量泵在运行工况下的精确流量。

标定柱要求竖直安装在计量泵入口前端（如图所示），通过测量计量泵在一定数量冲程内所抽取液体的体积，换算求出泵的输出流量。

对于危险液体，建议用此方法标定。

在泵的出口采集并测量输出液体体积，也同样能进行标定，但要求泵出口压力与工况一致。

此方法存在操作人员直面危险液体的风险，另外还存在测量值偏大的可能。

1.确保计量泵管路连接、电气联接正常，管路无泄漏、空气排尽。

启动计量泵，并设定好压力，试运 行12小时后停泵。

2.打开泵前阀门A、B，使液体进入标定柱，观察标定柱起始液面的刻度V 0 ，及冲程速度与冲程长度， 并记录下。

（当罐体内的液体无法自行充满标定柱时，可关闭阀门A，人工灌注液体）。

3.关闭阀门A，启动泵，并运行一定时间t分钟（不少于50个冲程）且数出冲程个数m（这个时间越长， 越有利于标定结果）。

4.关掉泵，再次观察标定柱内液面刻度V 1 ,并作好记录。

5.按下列公式之一计算计量泵流量V：
6.若所得流量过大或过小，则通过调节冲程长度或冲程频率，重复上述步骤，直至达到所需流量。

三、外形尺寸（mm）
二、流量标定
一、概述
V t (v 1-v 0)×60×1000
(L/h)V
(v 1-v 0)×
×1000
(L/h)m ×冲程速度×60①②。
