养护与装饰栏目编辑：文二霞 ******************Care & Ornament88·March-CHINA 汽车三元催化器故障原因及处理措施◆文/江苏 周敏当前雾霾天气引起全社会对于治理空气污染的重视。
众所周知，我国汽车保有量持续高速增长，机动车尾气污染成为城市空气污染的主要来源之一。
研究表明，北京城区机动车排放的气体污染物占总气体污染物的比重超过20%，在拥堵地区的交通高峰时段，机动车排放的污染物占比甚至超过50%。
城市中行驶的机动车主要是狭义乘用车，即传统意义上的轿车，绝大多数都是汽油动力。
三元催化器也被称为三效催化器，是汽油车控制尾气排放污染的核心装置起着不可替代的作用。
三元催化器能同时处理掉汽油车排放的NO X 、HC和CO三种污染物，同时部分降低PM排放。
发动机在闭环电控状态下工作时，能够同时转化掉尾气中超过90%的主要污染物。
一、三元催化剂器的工作原理三元催化器是一种化工装置，泛指能同时催化三种化学反应的催化剂，催化剂起加快反应速率的作用，其本身并不参与反应。
汽油车上这三种化学反应如下：①HC 与O 2反应生成H 2O和CO 2；②CO和O 2反应生成CO 2；③NO X 和CO反应,生成N 2和CO 2。
三元催化剂巧妙地利用了汽油车尾气中主要成分的浓度关系，理想状态下能同时转化绝大部分的三种主要污染物。
此外，部分未燃HC是以微小颗粒或气溶胶形式存在，因此三元催化剂也能降低车辆的颗粒物排放水平，对PM控制做出贡献。
如图1所示，三元催化器的核心部件是涂覆了活性催化剂的陶瓷载体，活性催化剂涂层主要由铂、钯、铑等贵金属组分和铈锆等稀土族元素添加剂及Al 2O 3等支持材料组成。
贵金属是其中的活性成分，促进HC、CO的氧化反应和对NO X 的还原反应。
陶瓷载体外裹衬垫安装在催化器金属壳体中，衬垫主要起保护陶瓷芯体、减振、固定、隔热的作用。
三元催化剂投入应用与发动机控制技术的进步和无铅汽油的推广有密切关系。
三元催化器的作用及工作原理三元催化器（Three-way Catalytic Converter）是一种用于汽车尾气净化的重要设备。
其主要作用是将车辆尾气中的一氧化碳（CO）、氮氧化物（NOx）和氮氧化合物（HC）等有害物质转化为无害的二氧化碳（CO2）、氮气（N2）和水（H2O）。
三元催化器一般由进气系统、排气系统和控制系统组成。
三元催化器的主要工作原理是“氧气剩余比”原理。
当发动机处于理想燃烧状态时，进气中含有足够的氧气与燃料完全燃烧生成CO2、H2O等物质。
而车辆行驶过程中，由于不完全燃烧、燃油质量不过关等因素，会产生大量的CO、NOx和HC等有害物质。
而三元催化器通过催化作用，将这些有害物质转化为无害物质。
三元催化器中的催化材料主要有铂、钯和铑等贵金属，催化器的体积较小但表面积相对较大，其中贵金属负载在陶瓷或金属载体上。
进气进入催化器后，先通过氧传感器检测氧气含量，然后进入氧化反应层。
在氧化反应层中，铂和钯催化剂催化CO和HC氧化为CO2和H2O。
接下来，氮氧化物还原层中的铑催化剂使NO和其他氮氧化物还原为N2和O2、最后，还会通过氧传感器再次检测氧气含量，保证催化转化的效果。
三元催化器的工作过程可以大致分为两个状态：暖机状态和稳定工作状态。
暖机状态下，催化器需要达到最佳的工作温度，才能正常发挥催化作用。
一般需要几分钟的时间，催化器达到工作温度后才能开始转化反应。
而在稳定工作状态下，催化器会持续转化有害物质，保持汽车尾气的净化效果。
催化器的工作效果与催化剂活性、氧气含量、温度和气体流速等因素有关。
催化剂活性决定了催化转化的速率，氧气含量过高或过低都会影响转化效果，而温度过低或过高也会降低催化器的活性。
因此，催化器需要配合控制系统进行适当的调节，以保证催化器的性能和工作效果。
在实际使用中，三元催化器也存在一些问题。
例如，高含铅汽油会降低催化剂的活性；硫和磷等物质会中毒催化剂；车辆长时间低速行驶会导致催化器无法达到有效工作温度等。

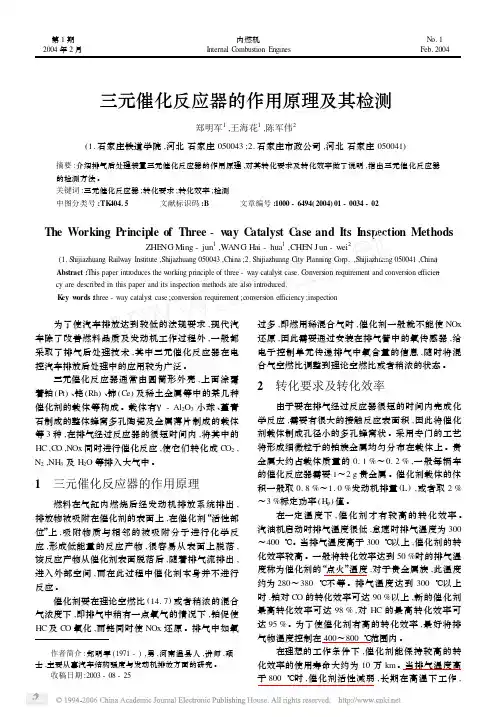

三元催化反应器的作用原理及其检测郑明军1,王海花1,陈军伟2(1.石家庄铁道学院,河北石家庄050043;2.石家庄市政公司,河北石家庄050041)摘要:介绍排气后处理装置三元催化反应器的作用原理,对其转化要求及转化效率做了说明,指出三元催化反应器的检测方法。
关键词:三元催化反应器;转化要求;转化效率;检测中图分类号:TK 404.5 文献标识码:B 文章编号:1000-6494(2004)01-0034-02The Working Principle of Three -w ay C atalyst C ase and Its I nspection MethodsZHE NG Ming -jun 1,W ANG Hai -hua 1,CHE N Jun -wei 2(1.Shijiazhuang Railway Institute ,Shijazhuang 050043,China ;2.Shijiazhuang City Planning C orp.,Shijiazhuang 050041,China )Abstract :This paper introduces the w orking principle of three -way catalyst case.C onversion requirement and conversion efficien 2cy are described in this paper and its inspection methods are als o introduced.K ey w ords :three -way catalyst case ;conversion requirement ;conversion efficiency ;inspection 作者简介:郑明军(1971-),男,河南温县人,讲师,硕士,主要从事汽车结构强度与发动机排放方面的研究。
三元催化器的工作原理及养护汽车发动机工作时，会产生一些有害气体，如一氧化碳（CO）、碳氢化合物（HC）、氮氧化物（NO）等。
这些有害气体如何控制呢？目前发动机上主要用两种方法。
一种是机内净化，如控制汽油的辛烷值、控制空燃比、改进进气道、控制曲轴箱的排放物等等。
用机内净化的方法，还不能够满足排放法规的要求，于是又发展出了机外净化，即在发动机排气尾管中安装废气转化催化器。
因为这种装置可以同时净化CO、HC、NO三种有害气体，所以又叫三元催化器。
二、三元催化器的结构三元催化器主要由壳体、减震层、载体、催化器等部分组成。
壳体由不锈钢板材料制成，外面装有隔热罩，防止高温对外辐射和外部撞击或溅水造成的损坏。
减震层是壳体与载体之间的减震密封垫,主要起减震，缓解热应力，保温和密封的作用。
载体一般用金属陶瓷或金属板制成，其结构做成蜂窝状。
做成蜂窝状的目的是为了加大催化面积。
在蜂窝状载体孔道的壁面上涂有一层多孔的活性层，其粗糙多孔的表面可使载体壁面的实际催化反应面积大大增加。
涂层表面分散有作为催化活动材料的贵金属，主要有铂、铑、钯等，主要是为了将CO、HC、NO等转化为无害气体。
三元催化反应器类似消声器。
（如图）它的外面用双层不锈薄钢板制成筒形。
在双层薄板夹层中装有绝热材料----石棉纤维毡。
内部在网状隔板中间装有净化剂。
净化剂由载体和催化剂组成。
载体一般由三氧化二铝制成，其形状有球形、多棱体形和网状隔板等。
净化剂实际上是起催化作用的，也称为催化剂。
催化剂用的是金属铂、铑、钯。
将其中一种喷涂在载体上，就构成了净化剂。
三元催化器的载体部件是一块多孔陶瓷材料，安装在特制的排气管当中。
称它是载体，是因为它本身并不参加催化反应，而是在上面覆盖着一层铂、铑、钯等贵重金属。
是安装在汽车排气系统中最重要的机外净化装置。
三元催化器的工作原理三元催化器的工作原理是：当高温的汽车尾气通过净化装置时，三元催化器中的净化剂将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为无色、无毒的二氧化碳气体；HC化合物在高温下氧化成水(H20)和二氧化碳；NOx还原成氮气和氧气。
解析三元催化器故障及解决办法.解析三元催化器故障及解决办法.2018-03-22 12:48:17做为一个有车或是爱车的朋友，没有哪一位不希望自己的车子动力强劲、油耗低呢？可是，车子刚买回来油耗非常理想，加速性能也很合意，可是，跑了几万公里下来后，你会发现，车子的油耗越来越高了，加速性能和动力也没有以前那么强劲了，有的可能会出现突然间动力下降很快，猛踩油门，车子也跑不起来的情况。
这其中有一个非常重要的原因，就是三元催化器没有及时清洗。
连接在排气管上的三元催化器三元催化器的作用：净化尾气三元催化器，是安装在汽车排气系统中最重要的机外净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气。
由于这种催化器可同时将废气中的三种主要有害物质转化为无害物质。
随着环境保护要求的日益苛刻，越来越多的汽车安装了废气催化转化器以及氧传感器装置。
它安装在发动机排气管中，通过氧化还原反应，二氧化碳和氮气，故又称之为三元(效)催化转化器。
三元催化器的工作原理：当高温的汽车尾气通过净化装置时，三元催化器中的净化剂将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为无色、无毒的二氧化碳气体；HC化合物在高温下氧化成水(H20)和二氧化碳；NOx还原成氮气和氧气。
所以，其作用就是让三种有害气体变成无害气体，使汽车尾气得以净化。
三元催化器失效的原因：1、高温失活：三元催化器长期在高温条件下，会造成高温失活，三元催化器产生高温的原因是：（A）发动机失火过使未燃混合气在催化器中燃烧发生剧烈氧化放热反应。
（B）汽车连续高速大负荷运行。
（C）汽车突然制动、减速。
发动机排气温度的变化范围很大，怠速时一般为300~400℃，低速、中速常用工况行驶为400~600℃，高速全负荷行驶时为900℃。
如果三元催化剂长期暴露在800℃以上的高温环境下，催化剂的活性组分铂、钯和铑贵金属等组分易挥发，其涂层易剥落，其晶粒及助催化剂氧化铈的晶粒会明显增大，而且载体氧化铝也会发生相变，会从比表面较大的γ型转变比表面较小的∂型，从而加剧了贵金属活性组分和助剂氧化铈晶粒的长大烧结和聚集，使该催化剂的比表面急剧下降，而使催化剂失活。

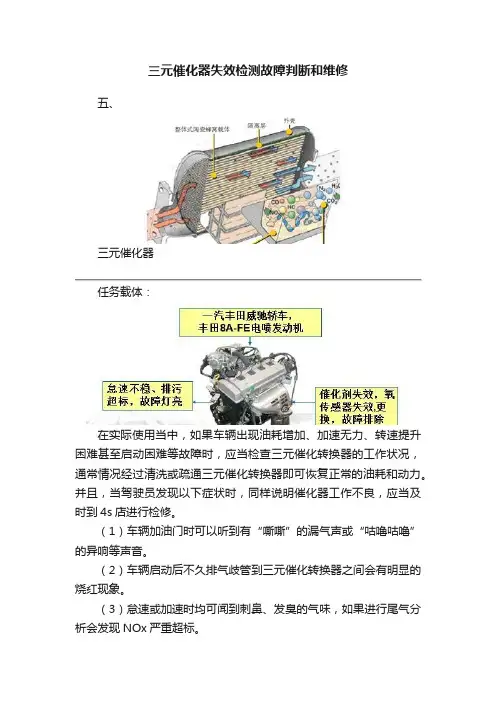

三元催化器失效检测故障判断和维修
五、
三元催化器
任务载体：
在实际使用当中，如果车辆出现油耗增加、加速无力、转速提升困难甚至启动困难等故障时，应当检查三元催化转换器的工作状况，通常情况经过清洗或疏通三元催化转换器即可恢复正常的油耗和动力。
并且，当驾驶员发现以下症状时，同样说明催化器工作不良，应当及时到4s店进行检修。
（1）车辆加油门时可以听到有“嘶嘶”的漏气声或“咕噜咕噜”的异响等声音。
（2）车辆启动后不久排气歧管到三元催化转换器之间会有明显的烧红现象。
（3）怠速或加速时均可闻到刺鼻、发臭的气味，如果进行尾气分析会发现NOx严重超标。
（4）工作正常的三元催化转换器，催化器前部的温度低于后部温度，如果三元催化转换器前部温度高于后部温度，则说明催化器工作不良。
三元催化器原理及常见故障清洗(1)三元催化器的组成三元催化器是安装在车辆排气系统上的一种用于环保目的的尾气净扮装置，它的外壳为金属结构，内部是蜂窝状陶瓷载体，大至每平方厘米有网孔80个左右，载体上涂有贵金属催化剂(如铂、铑、钯等)。
(2)三元催化器的工作原理发动机工作时，产生的高温气体通过三元催化器，当催化器温度达到400℃度时，装置中的贵金属发挥催化活性，废气二次燃烧，使其中的一氧化碳(CO)、碳氢化合物(HC)、与氮氧化合物(NO)发生氧化还原反映，将其转化为二氧化碳(CO2)、氮气(N2)和水(H2O)等，减少向大气中排放有害气体，实现环保功能。
(3)三元催化器常见故障种类三元催化器按照车辆的型号、出产厂家不同，一般正常利用寿命为10-20万千米。
可是，由于汽油质量、机油质量、空气质量、发动机工况、路况、驾驶习惯等因素的作用，对三元催化器正常功能的发挥和利用寿命都有决定性的影响。
三元催化器常见故障有：A、行驶10-20万千米以上超过利用寿命；B、高温烧结变型，有效涂层损坏或消失；C、化学中毒失效；D、锈垢、碳垢堵塞。
(4)三元催化器故障原因及危害内在因素：a、三元中毒失效造成三元中毒失效的原因很多，也很复杂，若排除暂时性的不肯定因素影响，那么造成三元中毒失效的根本原因就是汽油和润滑油。
汽油中含有必然量的硫及金属灰份，如铁、锰、铅等，汽油在储运进程中也会混入大量金属灰份；还有就是机油中含有大量的硫、磷及金属灰份，含量虽大，但因其渗入燃烧室参与燃烧的量极少，危害性小于汽油，但已经变质的机油情况就不同了。
汽车燃烧后排出的废气通过三元催化器，部份硫、磷吸附在氧传感器及三元催化器表面，形成化学络合物薄膜，在氧、一氧化碳、金属灰份、水共存的状况下(这种共存是必然的)，硫、磷极易与它们发生反映生成相应的化学络合物，这些络合物会对贵金属催化剂产生屏闭，严重影响催化剂的活性，大大降低净化功能，造成三元中毒失效。
三元催化器性能检测方法三元催化器性能检测方法(1)简单人工检査三元催化器通过人工检查可以从一开始判断三元催化器是否有损坏。
用橡皮槌轻轻敲打三元催化器。
听有无〃咔啦〃声。
并伴随有散碎物体落下。
如果有此异响，则说明三元催化器内部催化物质剥落或蜂窝陶瓷载体破碎。
那么必须更换整个转换器了。
如果没有上述异响。
检查三元催化器是否堵塞。
三元催化器芯子堵塞是比较常见的故障。
可以用下而两种方法进行。
第一种方法是检测进气歧管真空度法。
将废气再循环(EGR)阀上的真空管取下。
将管口塞住，避免产生虚假真空泄漏现象。
若真空将真空管接到进气歧管上，让发动机缓慢加速到2500r/mino表读数瞬间又回到原有水平(47. 5~74. 5kPa)并能维持15s。
则说明TWC没有堵塞。
否则应该怀疑是三元催化器或排气管堵塞。
第二种方法是检测排气背压法。
从二次空气喷射管路上脱开空气泵止回阀的接头。
再在二次空气喷射管路中接一个压力表。
在发动机转速为2500r/min时观察压力表的读数。
此时读数应该小于17. 24kPa,如果排气背压大于或等于20.70kPao则表明排气系统堵塞。
若观察三元催化器、消声器及排气管没有外伤。
则可将三元催化器出口和消声器脱开后观察压力表读数是否有变化。
若压力表显示排气背压仍然较高。
则为TWC损坏：若压力表显示排气背压陡然下降。
则说明堵塞发生在TWC出气口后面的部件。
(2)怠速试验法检查三元催化器让发动机怠速运转，使用尾气分析仪测量此时的C0值。
当发动机正常工作时候(空燃比为14.7： l)o这时的'CO典型值为0. 5、1%。
当使用二次空气喷射和三元催化器技术可以使怠速时的C0值接近于0。
最大不应超过0.3%,否则说明三元催化器损坏。
另外。
据经验分析，怠速时候的N0X的排放量也能给我们一些帮助。
通常在怠速时候的N0X数值应不高于lOOppm,而在稳定的工况下。
NOX 数值应该不高于lOOOppm,在发动机一切正常的情况下，而NOX过高就可以怀疑是三元催化器故障了。
三元催化转化装置的工作原理及检测汽服1201班胡婷婷0553*******三元催化转换器及其工作原理及检测三元（三效）催化转化器是指在发动机的排气系统中的专门催化装置，能够将排气中的碳氢化合物（HC）和一氧化碳（CO）氧化，同时也能够将排气中的氮氧化物（NOx）还原成无害的氮气和氧气。
催化转化器必须有足够大的表面积来保证足够多的排气与转化器表面上的活性催化物质（主要是白金、铑、钯、或稀土活性物质）接触足够长的时间，一般采用蜂窝陶瓷或金属孔网载体，表面涂催化剂。
碳氢化合物（HC）和一氧化碳（CO）与排气中微量的氧气的氧化反应在催化剂的作用下，会更容易发生，即发生反应的温度和反应物浓度会大大降低。
所以催化转化器可以将90%以上的碳氢化合物（HC）和一氧化碳（CO）氧化成无害的水蒸气和氧气。
在排气中的氧气浓度很低时，NOx会和HC等发生反应，还原成为无害的氧气和氮气。
这个反映在条件合适时也可以达到90%以上的转换效率。
催化转换效率受很多因素的影响，最主要的因素是排气中的氧气浓度（也即进入缸内的混合气的空燃比）和催化转换器温度。
另外，铅和硫等元素对催化转换器会造成非常负面的影响，因为铅和硫等会与催化活性物质作用形成新的结晶体结构或沉积在催化物质上面，从而破坏催化物质的表面活性，这就是所谓的催化器中毒，是影响催化器寿命的最为严重的物理现象。
因此，使用催化转换器的前提是汽油的无铅化。
硫主要对稀土类催化器的寿命有较大影响。
三元催化器，是安装在汽车排气系统中最重要的机外净化装置，它可将汽车尾气排出的CO、HC和NOx等有害气体通过氧化和还原作用转变为无害的二氧化碳、水和氮气。
由于这种催化器可同时将废气中的工种主要有害物质转化为无害物质，故称三元。
三元催化器的工作原理是：当高温的汽车尾气通过净化装置时，三元催化器中的净化剂将增强CO、HC和NOx三种气体的活性，促使其进行一定的氧化-还原化学反应，其中CO在高温下氧化成为五色、无毒的二氧化碳气体；HC化合物在高温下氧化成水(H20)和二氧化碳；NOx三元催化的作用与汽车尾气排放还原成氮气和氧气。
汽车三元催化转换器及氧传感器的检修作者：李宽宽来源：《科学与财富》2019年第27期摘要：三元催化转换器俗称三元，能同时处理CO、HC、NOx三种有害气体，串联在排气系统中，是目前汽车上采用最多的一种排气污染物处理净化技术。
其功能是利用转化器中的三元催化剂（铂、钯和铑的混合体），将发动机排出废气中的有害氣体CO、HC、NOx转变为C02、H20和N2排出。
关键词：汽车；三元催化转换器；氧传感器一、三元催化转换器三元催化转换器安装在排气管前部，主要由外壳、金属丝网、载体和催化剂等组成，三元催化剂一般为铂和铑的混合物，铂能促使排气中的有害成分CO、HC被氧化成CO，和H20，铑能加速有害气体NOx被还原成N2和02，从而起到净化排气的作用。
三元催化剂的表面活性是由排气热量激发的，其使用温度范围以活性开始温度为下限，以过热引起三元催化转换器故障的极限温度为上限。
二、氧传感器为了将实际空燃比精确控制在14.7：1（实验证明氧传感器的输入信号会在理论空燃比14.7：1附近发生突变）附近，在发动机电控系统中普遍采用氧传感器组成的空燃比反馈控制方式，即闭环控制。
在三元催化转换器前面的排气歧管或排气管内装有氧传感器，其功用是检测排气中的氧气含量，对实际空燃比与理论空燃比进行比较，并向ECU反馈相应的电压信号。
ECU根据氧传感反馈的空燃比信号，对喷油量进行修正，使实际空燃比更接近理论空燃比，进而提高三元催化转换器的效率。
在闭环控制过程中，实际空燃比小于理论空燃比（混合气浓时），氧传感器向ECU输入高电平信号（0.75～0.9V），此时ECU将减小喷油量，使实际空燃比增大；实际空燃比增大到理论空燃比14.7：1时，氧传感器输出电压信号突变下降至0.1V左右，此信号输入ECU，ECU立即控制增加喷油量，使实际空燃比减小；当实际空燃比减小到理论空燃比以下时，氧传感器输出电压信号又突变升至0.75V以上，此信号输入ECU，ECU又减小喷油量，如此反复进行。
三元催化装置故障检修！三元催化器任务载体：一、作用三元催化传换器 (Three-Way Catalytic converter，简称为TWC)。
所谓“三元”，是指能同时处理CO、HC和NOx三种有害气体，而早期的二元式，仅能针对CO和HC做转换。
三元催化转换器安装在排气管中部，其功能是利用转换器中的三元催化剂，将发动机排出废气中的有害气体HC、CO和NOx转变为无害气体H2O、CO2和N2。
采用OBD II系统的车辆相对OBDI来说，采用双氧传感器以监测三元催化传换器的转换效率及其他与排放相关元件的工作情况。
奔驰车系三元催化转化器的安装情况：二、类型与结构根据催化剂载体的结构特点，TWC可分为颗粒式和整体式两种类型。
颗粒式载体将催化剂沉积在颗粒状氧化铝载体表面，主要用于美国和日本生产的汽车上，正在失去其重要性，欧洲的汽车生产厂商实际上从未采用这类载体。
整体式载体分成陶瓷的和金属的两种，将催化剂沉积在蜂巢状表面，可增大催化剂与废气的实际接触面积。
以整体式三元催化传换器为例，其主要由四部分组成：载体、涂在载体上的催化活性层、承纳载体的钢板壳体和钢板壳体之间的隔离层或缓冲层。
三、工作原理（1）TWC的工作原理TWC先利用内含的贵重金属铑做催化剂，将NOx还原成无害的氮气(N2)和二氧化碳（CO2)。
还原过程中所生成的O2，再加上TWC 内由二次空气导管所导入的新鲜空气中的O2（有些车型才有），以铂（Pt)或钯(Pd)做催化剂一起和CO、HC进行氧化反应，使其转变成无害的CO2和H2O这种还原—氧化的过程又称为二段式转化。
（2）闭环控制的工作原理TWC的转换效率与混合气浓度的关系：空燃比由发动机计算机控制，即控制喷油量，喷油量的大小取决于氧传感器送给计算机废气之中氧含量的多少。
发动机计算机根据氧传感器的信号调节喷油量，这就是所谓的发动机闭环控制。
计算机将发动机空燃比尽可能地控制在理想值附近，此时发动机燃烧完全，工作效率最高，催化转换装置转换效率也最高，即发动机工作时最省油，动力性最佳，污染排放量最少。
汽车三元催化器的维修方法汽车三元催化器的维修方法主要包括以下几个方面：
1、检查和清洁：定期检查三元催化器是否存在积炭或杂质堵塞问题。
可以使用专业的清洁剂和清洗工具进行清洗和去除积碳。
2、替换氧传感器：氧传感器常常是三元催化器出现故障的原因之一。
当氧传感器发生故障时，应及时替换。
3、尾气排放测试：定期进行尾气排放测试，以确保三元催化器的工作效果正常。
如果测试结果显示排放异常，则需要进行维修或更换。
4、避免不正确使用：避免在低质量燃油或添加剂的情况下使用汽车，以免对三元催化器造成损害。
5、预防维护措施：定期更换空气滤清器、燃油滤清器等，保持发动机的正常工作状态，以减少对三元催化器的损害。
6、修理或更换：如果三元催化器出现无法修复的损坏，可能需要进行修理或更换。
这需要在专业技师的指导下进行操作。
- 1 -。
三元催化转换装置的检测与维护
张如良
【期刊名称】《汽车维修》
【年(卷),期】2005(000)006
【摘要】现代汽车上都安装了催化转换装置，它是一个可以控制和减少HC、CO 和NOx排放量的装置。
它的工作状况的好坏，也直接影响着发动机的动力性能和排放状态。
【总页数】2页(P15-16)
【作者】张如良
【作者单位】山东
【正文语种】中文
【中图分类】U4
【相关文献】
1.三元催化反应器维护探讨 [J], 辛梅;刘建阳
2.三元催化转化器的使用与维护 [J], 戈永杰
3.三元催化器的正确使用与维护 [J], 涂怀年;王生昌
4.汽车三元催化器故障的检测和维护 [J], 袁日胜;刘培君
5.浅谈汽油对三元催化转换装置的影响 [J], 郭彦玲;师发
因版权原因，仅展示原文概要，查看原文内容请购买。
