机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为 5 种，其代号分别为 A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成 1：n 形式，用符号 S 表示。
机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。
A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。
A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。
A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。
A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。
A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。
A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。
A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。
A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。
机械制图试题库与参考答案一、单选题（共26题，每题1分，共26分）1.标题栏中不一定填写零件的（）A、比例B、重量C、名称D、材料正确答案：B2.点的x坐标越大，其位置越靠（）。
A、后B、前C、右D、左正确答案：D3.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、向视图B、斜视图C、局部视图D、剖视图正确答案：C4.立体被平面切割（截切），所形成的形体称为（）。
A、截交线B、截平面C、截断面D、截切体正确答案：D5.轴上键槽的移出断面图主要是为了表达键槽的（）。
A、高度B、宽度C、长度D、深度正确答案：D6.机械图样中，表示可见轮廓线采用( )。
A、粗实线B、细实线C、细点画线D、波浪线正确答案：A7.等于半圆的圆弧应该标注（）。
A、直径B、都可以C、角度D、半径正确答案：D8.铅笔用“B”表示（）。
A、软B、硬C、长D、高度尺寸正确答案：A9.两圆柱齿轮轴线之间的最短距离称为（）。
A、中心距B、全齿高C、齿距D、分度圆正确答案：A10.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、标注D、剖面符号正确答案：B11.右视图是（）。
A、由左向右投影B、由前向后投影C、由右向左投影D、由后向前投影正确答案：C12.已知空间点 A（10，15，20），B（8，5，10）则 B 点相对 A 点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A13.Φ50+0.025 表示( )A、最大尺寸是Φ50 ㎜B、实际尺寸是Φ50 ㎜C、基本尺寸是Φ50 ㎜D、最小尺寸是Φ50.025正确答案：C14.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、高度C、宽度D、长度正确答案：C15.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、分度圆直径C、模数和压力角D、模数和齿数正确答案：C16.可能具有间隙或过盈的配合称为（）。
A、不明确性质B、过盈配合C、间隙配合D、过渡配合正确答案：D17.平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、倾斜线B、一般位置直线D、垂直线正确答案：C18.用剖切面完全地剖开机件后所得的视图，称为（）。
机械制图复习题含参考答案一、单选题（共26题，每题1分，共26分）1.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。
A、圆锥体B、球体C、长方体D、圆柱体正确答案：D2.直线从属于平面的条件是一直线经过属于平面的（）。
A、两点B、三点C、一点D、四点正确答案：A3.机械制图的线条规范中，看不见的轮廓线用（）绘制。
A、双折线B、粗实线C、点画线D、细虚线正确答案：D4.机械图样中，表示可见轮廓线采用( )。
A、波浪线B、粗实线C、细实线D、细点画线5.一对互相啮合的齿轮它们的（）必须相等。
A、模数和压力角B、模数和齿数C、齿数D、分度圆直径正确答案：A6.当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A7.机械图样中，表示轴线、对称中心线等采用（）。
A、粗实线B、波浪线C、细实线D、细点画线正确答案：D8.当组合体一端为回转面时，该方向的总体尺寸一般不注，只标注（）的尺寸。
A、总宽B、总长C、总高D、轴线9.立体被平面切割（截切），所形成的形体称为（）。
A、截平面B、截切体C、截断面D、截交线正确答案：B10.相邻两牙在中径线上对应两点的距离指的是（）。
A、螺距B、牙型C、线数D、导程正确答案：A11.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A12.正投影的基本特性主要有真实性、积聚性、（）。
A、统一性B、特殊性C、普遍性D、收缩性正确答案：D13.在图样中不可用粗实线来表示的是（）。
B、螺纹牙顶线C、可见轮廓线D、尺寸线正确答案：D14.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、1B、3C、4D、2正确答案：A15.齿轮属于（）。
《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。
A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。
A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。
A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。
A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。
A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。
A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。
A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

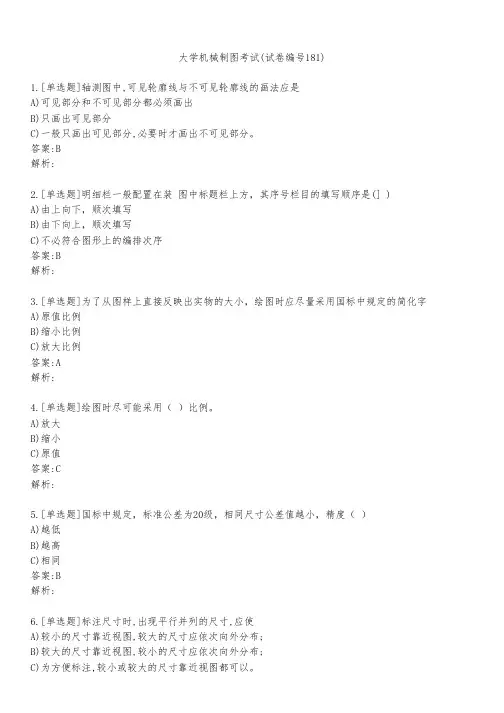

大学机械制图考试(试卷编号181)1.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。
答案:B解析:2.[单选题]明细栏一般配置在装 图中标题栏上方，其序号栏目的填写顺序是(] )A)由上向下，顺次填写B)由下向上，顺次填写C)不必符合图形上的编排次序答案:B解析:3.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:4.[单选题]绘图时尽可能采用（ ）比例。
A)放大B)缩小C)原值答案:C解析:5.[单选题]国标中规定，标准公差为20级，相同尺寸公差值越小，精度（ ）A)越低B)越高C)相同答案:B解析:6.[单选题]标注尺寸时,出现平行并列的尺寸,应使A)较小的尺寸靠近视图,较大的尺寸应依次向外分布;答案:A解析:7.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:8.[单选题]垂直于V面的平面称为（）A)正垂面B)铅垂面C)水平面D)一般面答案:A解析:9.[单选题]采用比例画法时，螺栓直径为d，平垫圈外径为2.2d，内径为1.1d，厚度为( )。
A)0.05dB)0.15dC)0.25dD)0.75d答案:B解析:10.[单选题]下列哪一个不是尺寸标注三要素（ ）A)尺寸数字B)尺寸大小C)尺寸线D)尺寸界限答案:B解析:11.[单选题]图样中基本尺寸数字用3.5号字时,则注写其极限偏差一般应采用的字号为A)1.8B)2.5C)3.5D)5答案:B12.[单选题]侧平圆中心线的正等测图应平行A)X、Y轴B)X.、Z轴C)Y、Z轴D)任意两轴答案:C解析:13.[单选题]垂直于V面而与另外两个投影面平行的直线称为（ ）A)投影面垂直线B)正垂线C)铅垂线D)侧垂线答案:B解析:14.[单选题]复制的快捷键是（ ）A)ctrl+AB)ctrl+CC)ctrl+FD)ctrl+B答案:B解析:15.[单选题]。
大学机械制图考试(试卷编号1111)1.[单选题]三视图是采用（ ）得到的。
A)中心投影法B)正投影法C)斜投影法答案:B解析:2.[单选题]一普通螺纹代号的标记为“M18- H7- -9”,其中H7表示A)顶径公差带B)中径公差带C)中径、顶径公差带答案:B解析:3.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:4.[单选题]看组合体三视图的方法有（ ）A)形体分析法B)线面分析法C)以上都是答案:C解析:5.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:6.[单选题]正等轴测图的轴间角为（ ）A)120°答案:A解析:7.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:8.[单选题]在尺寸标注中代表厚度的符号是 （ ）A)tB)ΦC)SRD)R答案:A解析:9.[单选题]如果两直线的投影不符合平行或相交两直线的投影规律，则可判定为空间（ ）两直线。
A)平行B)垂直C)相交D)交叉答案:D解析:10.[单选题]绘制剖面线用（）A)细点画线B)波浪线C)粗实线D)细实线答案:D解析:11.[单选题]一个点同时位于H、W三个投影面中，则这个点（ ）A)在X轴上B)在Y轴上C)在Z轴上D)在W面中答案:B12.[单选题]两立体相交所得之交线称为A)截交线B)相贯线C)过渡线D)分界线答案:B解析:13.[单选题]AutoCAD默认扩展名是（ ）A)dwtB)dwgC)bakD)dxf答案:B解析:14.[单选题]结束一个命令，可以使用的方式错误的是？A)双击鼠标左键B)Enter键C)ESC键D)空格键答案:A解析:15.[单选题]已知空间点A(0,0,20),该点在A)X轴上B)Y轴上C)Z轴上D)W而上答案:C解析:16.[单选题]图纸比例 4:1 是（ ）。
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。

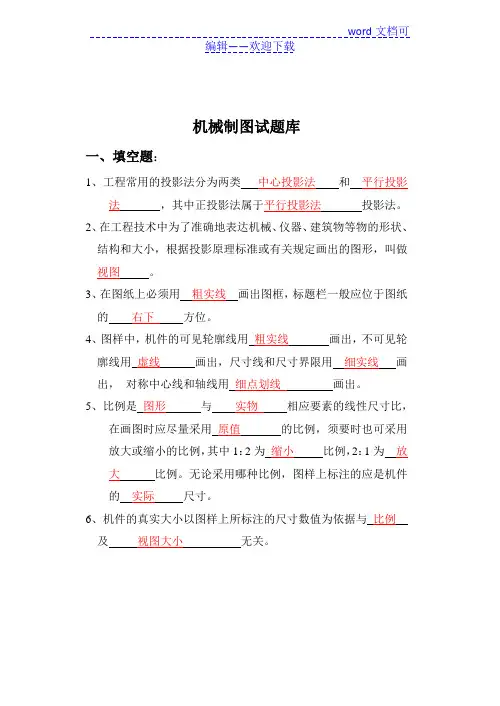

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。
2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。
3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。
4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。
5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。
无论采用哪种比例，图样上标注的应是机件的实际尺寸。
6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。
7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。
8、尺寸标注中的符号：R表示半径，Φ表示直径。
9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
10、平面图形中的线段有已知线段、中间线段和连接线段三种。
11、绘图板是用来固定图纸，丁字尺是用来画水平线。
12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。
13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。
14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。
15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高16、三视图的投影规律长对正，高平齐，宽相等。
17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。
18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为5种，其代号分别为A0、A1、A2、A3、A4。
19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。
