基地式调节器的应用

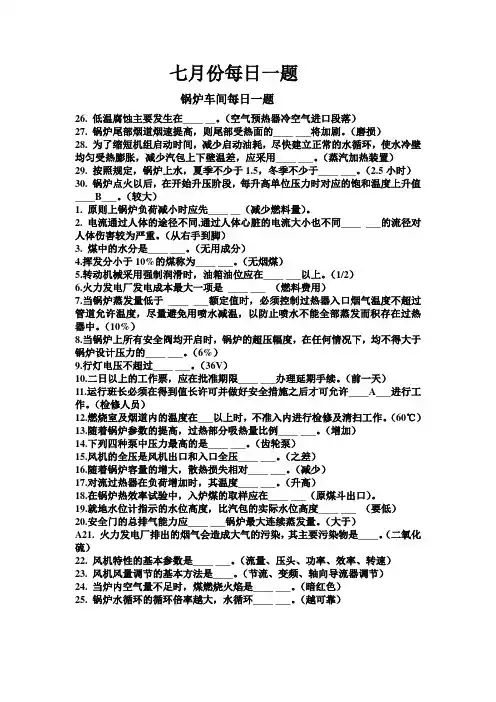

七月份每日一题锅炉车间每日一题26. 低温腐蚀主要发生在____ __。

（空气预热器冷空气进口段落）27. 锅炉尾部烟道烟速提高，则尾部受热面的____ ___将加剧。

（磨损）28. 为了缩短机组启动时间，减少启动油耗，尽快建立正常的水循环，使水冷壁均匀受热膨胀，减少汽包上下壁温差，应采用____ ___。

（蒸汽加热装置）29. 按照规定，锅炉上水，夏季不少于1.5，冬季不少于____ ___。

（2.5小时）30. 锅炉点火以后，在开始升压阶段，每升高单位压力时对应的饱和温度上升值____B___。

（较大）1. 原则上锅炉负荷减小时应先____ __（减少燃料量）。

2. 电流通过人体的途径不同,通过人体心脏的电流大小也不同____ ___的流径对人体伤害较为严重。

（从右手到脚）3. 煤中的水分是____ ___。

（无用成分）4.挥发分小于10%的煤称为____ ___。

（无烟煤）5.转动机械采用强制润滑时，油箱油位应在____ ___以上。

（1/2）6.火力发电厂发电成本最大一项是____ ___ （燃料费用）7.当锅炉蒸发量低于____ ___额定值时，必须控制过热器入口烟气温度不超过管道允许温度，尽量避免用喷水减温，以防止喷水不能全部蒸发而积存在过热器中。

（10%）8.当锅炉上所有安全阀均开启时，锅炉的超压幅度，在任何情况下，均不得大于锅炉设计压力的____ ___。

（6%）9.行灯电压不超过____ ___。

（36V）10.二日以上的工作票，应在批准期限____ ___办理延期手续。

（前一天）11.运行班长必须在得到值长许可并做好安全措施之后才可允许____A___进行工作。

（检修人员）12.燃烧室及烟道内的温度在___以上时，不准入内进行检修及清扫工作。

（60℃）13.随着锅炉参数的提高，过热部分吸热量比例____ ___。

（增加）14.下列四种泵中压力最高的是____ ___。

（齿轮泵）15.风机的全压是风机出口和入口全压____ ___。

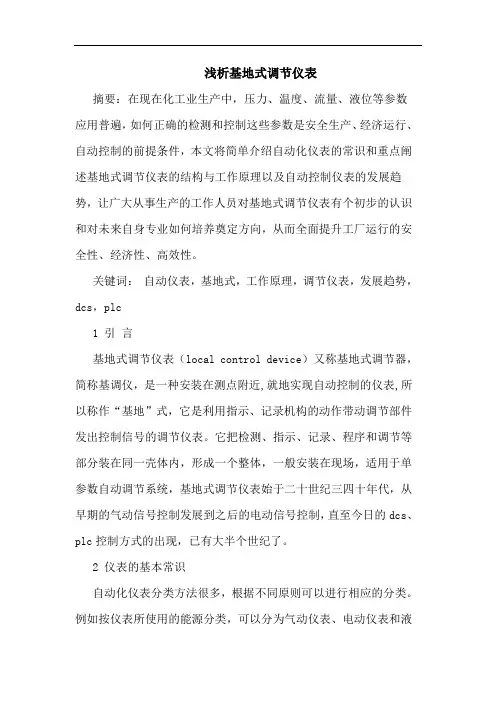

浅析基地式调节仪表摘要：在现在化工业生产中，压力、温度、流量、液位等参数应用普遍，如何正确的检测和控制这些参数是安全生产、经济运行、自动控制的前提条件，本文将简单介绍自动化仪表的常识和重点阐述基地式调节仪表的结构与工作原理以及自动控制仪表的发展趋势，让广大从事生产的工作人员对基地式调节仪表有个初步的认识和对未来自身专业如何培养奠定方向，从而全面提升工厂运行的安全性、经济性、高效性。

关键词：自动仪表，基地式，工作原理，调节仪表，发展趋势，dcs，plc1 引言基地式调节仪表（local control device）又称基地式调节器，简称基调仪，是一种安装在测点附近,就地实现自动控制的仪表,所以称作“基地”式，它是利用指示、记录机构的动作带动调节部件发出控制信号的调节仪表。

它把检测、指示、记录、程序和调节等部分装在同一壳体内，形成一个整体，一般安装在现场，适用于单参数自动调节系统，基地式调节仪表始于二十世纪三四十年代，从早期的气动信号控制发展到之后的电动信号控制，直至今日的dcs、plc控制方式的出现，已有大半个世纪了。

2 仪表的基本常识自动化仪表分类方法很多，根据不同原则可以进行相应的分类。

例如按仪表所使用的能源分类，可以分为气动仪表、电动仪表和液动仪表；按仪表组合形式，可以分为基地式仪表、单元组合仪表和综合控制装置；按仪表安装形式，可以分为现场仪表、盘装仪表和架装仪表；根据仪表有否引入微处理机（器）又可分为智能仪表与非智能仪表。

根据仪表信号的形式可分为模似仪表和数字仪表。

显示仪表根据记录和指示、模拟与数字等功能，又可分为记录仪表和指示仪表、模拟仪表和数显仪表，其中记录仪表又可分为单点记录和多点记录（指示亦可以有单点和多点），其中又有在纸记录或无纸记录，若是有纸记录又分笔录和打印记录。

调节仪表可分为基地式调节仪表和单元组合式调节仪表。

由于微处理机引入，又有可编程调节器与固定程序调节器之分。

执行器由执行机构和调节阀两部分组成。

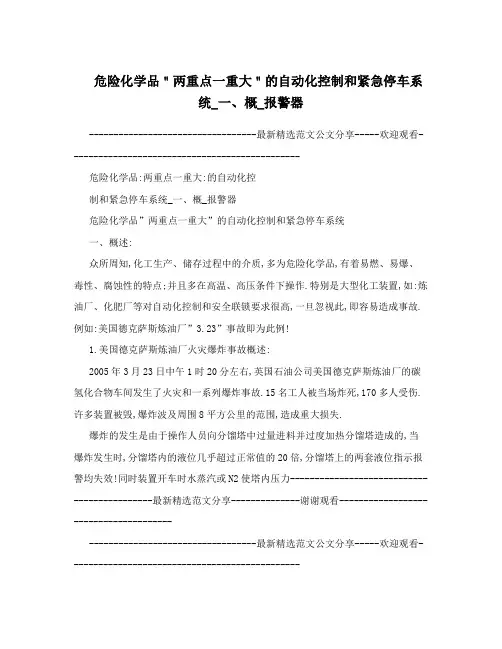

危险化学品＂两重点一重大＂的自动化控制和紧急停车系统_一、概_报警器----------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------危险化学品:两重点一重大:的自动化控制和紧急停车系统_一、概_报警器危险化学品”两重点一重大”的自动化控制和紧急停车系统一、概述:众所周知,化工生产、储存过程中的介质,多为危险化学品,有着易燃、易爆、毒性、腐蚀性的特点;并且多在高温、高压条件下操作.特别是大型化工装置,如:炼油厂、化肥厂等对自动化控制和安全联锁要求很高,一旦忽视此,即容易造成事故.例如:美国德克萨斯炼油厂”3.23”事故即为此例!1.美国德克萨斯炼油厂火灾爆炸事故概述:2005年3月23日中午1时20分左右,英国石油公司美国德克萨斯炼油厂的碳氢化合物车间发生了火灾和一系列爆炸事故.15名工人被当场炸死,170多人受伤.许多装置被毁,爆炸波及周围8平方公里的范围,造成重大损失.爆炸的发生是由于操作人员向分馏塔中过量进料并过度加热分馏塔造成的,当爆炸发生时,分馏塔内的液位几乎超过正常值的20倍,分馏塔上的两套液位指示报警均失效!同时装置开车时水蒸汽或N2使塔内压力--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------突然升高,使大量液态烃进入临近放空塔,从塔顶泄出,遇到发动着的汽车发生燃烧和爆炸!2.近年来国家安全生产监管总局多次发布相关文件对危险化学品”两重点一重大”自动化控制和紧急停车系统提出了严格要求,详细叙述如下:二、法规和标准要求1.安监总管三[2012]87号文《关于开展提升危险化学品领域本质安全水平专项行动的通知》在其工作目标中提到:”全面完成涉及重点监管危险化工工艺的化工装置、涉及重点监管危险化学品的生产储存装置和重大危险源的自动化控制系统改进,本质安全水平得到明显提升;对未经过正规设计的在役化工装置进行安全设计诊断,全面消除安全设计隐患……”.在其重点任务中要求加快涉及”两重点一重大”企业的自动化控制系统改进工作.2.”第一个重点”是:重点监管的危险化工工艺.2009年安监总管三[2009]116号文《国家安全监管总局关于公布首批重点监管的危险化工工艺目录的通知》中列出了15种重点监管的危险化工工艺装置要在2012年底前全面完成自动化控制系统改造.这15种重点监管的危险化工工艺为:光气及光气化工艺;电解工艺;氯化项目;硝化工艺;合成氨工艺;裂解工艺;氟化工--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------艺;加氢工艺;重氮工艺;氧化工艺;过氧化工艺;胺基化工艺;磺化工艺;聚合工艺;烷基化工艺.116号文中详细地说明了这15种的典型工艺、重点监控的工艺参数、安全控制的基本要求和宜采用的控制方式.对此,黑龙江省安监局、发改委、工信委、住建厅四单位联合发出了《关于印发黑龙江省提升危险化学品领域本质安全水平专项行动实施方案的通知》.截止目前,我省59个在役重点监管危险化工工艺装置已全部完成了自动化改造工作.今年安监总管三[2013]3号文《国家安全监管总局关于公布第二批重点监管危险化工工艺目录和调整首批重点监管危险化工工艺中部分典型工艺的通知》中又补充了3个危险化工工艺:新型煤化工工艺;电石生产工艺;偶氮化工艺.调整了8个重点监管的危险化工工艺.3号文中详细地说明了这些典型工艺、重点监控的工艺参数、安全控制的基本要求和宜采用的控制方式.文中要求涉及第二批重点监管危险化工工艺的化工企业在2014年底前完成自动化改造工作.到目前需要重点监管的危险化工工艺已达18个.3.”第二个重点”是:重点监管的危险化学品名录.2011年,安监总管三[2011]95号文《国家安全监管总局关于公布首批重点监管的危险化学品名录的通知》--------------------------------------------最新精选范文分享--------------谢谢观看-------------------------------------- ----------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------中列出了氯、氨等60个重点监管的危险化学品名录,同时要求相关企业装备功能完善的自动化控制系统.同年安监总管三[2011]142号文中给出了首批重点监管的危险化学品安全措施和应急处理原则..列出了氯酸钠、氯酸钾等14个重点监管的危险化学品名录,同时给出了安全措施和应急处置原则.文件还要求相关企业积极开展涉及重点监管危险化学品的生产、储存设施自动化监控系统改造提升工作,高度危险和大型装置要依法装备安全仪表系统并确保2014年底前完成.4.”一重大”是:危险化学品重大危险源.2009年发表了《危险化学品重大危险源辨识》GB18218-2009.标准的全部技术内容为强制性的.2011年国家安监总局第40号令做出了《危险化学品重大危险源监督管理暂行规定》,此规定第三章第十三条要求:重大危险源配备温度、压力、液位、流量、组分等信息的不间断采集和检测系统以及可燃气体和有毒有害气体泄漏检测报警装置,并具备信息远传、连续记录、事故预警、信息存储等功能;一级或二级重大危险源,具备紧急停车功能.记录的电子数据的保存时间不少于30天.--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------重大危险源的化工生产装置装备满足安全生产要求的自动化控制系统;一级或二级重大危险源,装备紧急停车系统.对重大危险源中的毒性气体、剧毒液体和易燃气体等重点设施,设置紧急切断装置;毒性气体的设施,设置泄漏紧急处理装置.涉及毒性气体、液化气体、剧毒液体的一级或二级重大危险源,配备独立的安全仪表系统.重大危险源中储存剧毒物质的场所或者设施,设置视频监控系统.以上措施可以有效地保证重大危险源的安全.化工生产、储存装置中的自动化控制与紧急停车系统.下面就以上相关文件中对于”两重点一重大”提出的自动化控制和紧急停车系统做个介绍:概述:1.自动化控制定义:利用自动化仪表对工艺过程中的参数,如:温度、压力、物位、流量、成分等进行监测和控制.2.自动化是保证生产装置生产安全操作、平稳运行、提高效率的基本条件和重要保证.工业自动化仪表技术包括生产工艺过程中各种工况的检测、转换、显示--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------和控制.3.自动化仪表的分类:自动化仪表可简单地分为检测仪表、显示仪表、控制仪表、执行器四大类.如图所示:检测仪表流量压力物位温度成分分析显示仪表控制仪表指示仪记录仪累计器信号报警器屏幕显示器基地式调节器气动单元组合仪表电动单元组合仪表集散型控制系统DCS可编程控制器PLC可编程调节器工业控制机IPC组装式仪表计算机控制系统--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------安全控制系统FSC执行器气动调节阀电动调节阀4.自动化仪表的主要品质要求:精确度:测量值与实际值的误差大小.灵敏度:表示仪表对被测介质的参数变化的灵敏程度.变差等.5.工业控制仪表的发展:工业自动化仪表已从模拟仪表技术真正步入数字化和智能化技术领域.模拟仪表:包括基地式仪表,单元组合仪表和组装式仪表.基地式仪表:此仪表是把测量、显示、调节所有功能组装在一块仪表内.是工业自动化仪表早期发展的产物,现在已经很少使用.单元组合仪表:国内生产的单元组合仪表主要为电动单元组合仪表DDZ-?型,DDZ-?型和气动单元组合仪表QDZ-?.数字式控制仪表:包括智能数字化仪表、集散型控制系统,可编程控制器及工业控制计算机等.智能数字化仪表:是利用微处理技术制成的一台数字--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------化仪表,可以对被测参数进行测量、显示及控制,多用于小型装置或辅助生产装置,如水处理装置、换热站等.集散型控制系统作为当代先进科技结晶的集散型控制系统,自1975年问世以来,经过30多年的改进、发展,已经成为一种相当成熟的控制仪表.DCS的重要特点是把过程控制、监视、信息管理有机地结合在一起,采用开放系统和标准的通讯协议,解决了不同厂家产品设备的互联问题.由于采用了功能强大的工作站和32为微处理器,增加了程控、批量控制的能力.新一代的DCS更注重于信息网络和管控一体化,技术特点体现在:a.单元结构功能齐全;b.完善的控制功能;c.丰富的窗口技术;d.速度>5~10Mbps的局域网通讯;e.采用通用化的UNIX或Windows操作系统,资源共享,信息集中管理,管控一体化;f.采用冗余、容错技术,故障自诊断技术,可靠性高;g.组合灵活,扩展方便.现代DCS的基本设计思想是信息集中、控制分散、--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------配置灵活、组态方便.可编程控制器可编程控制器是与DCS同期发展并取得广泛应用的数字式控制仪表.PLC早期开发的目的是为了取代继电器,实施程序控制.通过编程进行逻辑运算,大大地提高灵活性.PLC进行逻辑运算速度非常快,在逻辑控制上明显占有优势.随着微电子技术的发展,PLC自身也在不断提高技术性能,拓宽应用范围.多数PLC采用高性能处理器及实时多任务操作系统,在更快速地进行逻辑控制的同时也普遍增加回路控制功能,向DCS应用领域渗透.现代的PLC技术特点是:功能齐全;网络通讯功能增强;具有丰富的图形显示功能;编程标准化有利于PLC系统开放化.工业PC机:近年来,工业自动化领域另一项发展很快的数字控制仪表是工业PC机控制.IPC采用的是通用的微处理器,可以具有很强的运算功能和速度.通讯采用标准化总线,有丰富的图形显示及多媒体技术,采用通用性强的UNIX或Windows实时--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------多任务操作系统,可提供方便、友好的人机画面.IPC较之原来的PC机在可靠性、抗干扰能力、模板设计方面都有了很大改进.由于PC机价格低廉,所以IPC具有很好的性能价格比.IPC采用的是模块化结构,系统构成,拓展十分灵活.由于它具备的优点及性能,且可靠性在不断提高,在过程控制中会得到进一步的推广应用.6.工业过程安全控制仪表的发展随着生产装置大型化、生产操作复杂化,对生产过程安全控制的要求越来越高.安全控制的目的是:避免人员或生产设备的损伤;避免由于事故造成的环境污染;减少事故停车的损失.安全控制一般包括两方面内容:信号报警:这是警告操作人员,生产操作已偏离正常工况,应引起警觉;联锁/停车系统,这是当生产将要发生事故时而采取的紧急措施,避免事故的放生,保障操作人员和相关设备的安全.在早期的石油化工装置中,信号报警采用闪光报警器,联锁/停车系统则大多选用继电器或固态逻辑插卡.由于DCS、PLC的出现,信号报警和联锁、停车系统的实--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------施有了新的发展,微处理器为报警信息储存、快速处理提供了良好的手段.在考虑信号报警和联锁、停车系统设计时,应该遵循下列原则:系统的构成可选用有触点或无触点回路,但必须动作可靠.信号报警节点可利用仪表内部节点也可另外设置报警接点.重要的报警点和联锁、停车用的接点则应单独设置.联锁、停车系统动作前应设置预报警信号.为确保安全,重要的联锁故障检出器应设置两个或三个以上经逻辑”或门”发出信号,即2取1或3取2系统.设置联锁投用和解除开关.对于安全性要求较高的生产装置,常常要求设置单独的紧急停车系统.构成ESD 的安全仪表系统有继电器、固态逻辑电路、PLC系统.继电器型ESD可靠性高,不受大多数干扰影响,一次费用也较低,缺点是体积大,修改、扩展灵活性较差,在早期的ESD上使用较多.固态逻辑电路组件型ESD克服了继电器诸多缺点,但价格偏高,程序不易修改.PLC型ESD由于具有方便灵活的编程功能,以采用--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------冗余、容错技术和故障自诊断技术大大提高了可靠性,已经成为近期ESD主选系统.对于安全要求更高的生产装置,则应选择硬件、软件都可以冗余配置的专用故障安全控制系统,它能做到:故障发生后,系统有足够的时间进行自诊断,发出故障信息,引起警戒,可及时排除故障;,目前已上升为国标GB/T50770-2013,并在9月1日起实行.定义:安全仪表系统是用仪表实现安全功能的系统,系统包括传感器、逻辑运算器,最终执行元件及相关软件.安全仪表系统也称为紧急停车系统、安全停车系统、安全联锁系统或安全保护系统.安全仪表系统宜采用经权威机构认证的可编程控制系统.设计原则:包括可靠性原则、可用性原则、独立型原则、故障安全原则、冗余原则、诊断与在线维护原则和联锁与复位原则.下面着重讲3个主要原则: 可靠性原则:为了保证工艺装置的生产安全,安全仪表系统必须具备与工艺过程相适应的安全度等级SIL的可靠度.对此,IEC61508等标准有详细地技术规定.对于安全仪表系统,--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------可靠性有两个含义:一个是安全仪表系统本身的工作可靠性;另一个是安全仪表系统对工艺过程认知和联锁保护的可靠性,还应有对工艺过程测量、判断和联锁执行的高可靠性.评估安全度等级SIL的主要参数就是平均危险故障率范围,按其从高到低依次分为1~4级,在石化行业中一般涉及到的只有1、2、3级,因为SIL4级投资大,系统复杂,一般只用于核电行业.而安全度等级SIL是基于对工艺过程进行危险和可操作性研究来评估的.独立性原则:安全仪表系统应独立于基本过程控制系统,独立完成安全保护功能,它的传感器、逻辑表决器和最终执行元件应单独设置.如果工艺要求同时进行联锁和控制,安全仪表系统和BPCS应设置独立的传感器和取源点.安全仪表系统应能通过数据连接以只读方式与DCS通信,禁止DCS通过该通信连接向安全仪表系统写信息;还应配置独立的通信网络,包括独立的网络交换机、服务器、工程师站和顺序事件记录站等;另外应采用冗余电源,由独立的双路配电回路供电并避免安全仪表系统和BPCS的信号接线出现在同一接线箱、中间接线柜和控制柜内;同时阀门不应配备手轮.SIS与基本过程控制系统的区别:基本过程控制系统--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------与SIS是流程工业中广泛应用的两种类型的系统,在功能上有着明确的分工,其区别见下表所示:表:BPCS与SIS的区别内容BPCSSIS基本控制功能执行常规正常生产调节控制功能:PID和过程顺序控制监视生产过程的状态,判断危险条件,发生危险时将生产过程自动带入安全状态目的保证生产过程正常、平稳,以及产品的产量和质量防止风险的发生或者减轻风险造成的后果运行状态和作用方式主动的、动态的和连续的被动的、休眠的和瞬间的系统状态诊断控制系统自诊断,检测和控制回路在应用中发现故障系统及回路通信的自诊断和安全控制回路的定期测试故障安全性原则--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------当安全仪表系统的元件、设备、环节和能源发生故障或者失效时,系统设计应当使工艺过程能够趋向安全运行或者安全状态,即系统设计的故障安全性原则.能否实现”故障安全”取决于工艺过程及安全仪表系统的设计.例如:安全仪表系统的传感器、逻辑表决器和最终执行元件应为失电/非励磁联锁;用于报警/停车的接点在正常操作过程中应当处于闭合状态,在报警/停车时打开.四、下面介绍两个自动控制和紧急停车系统的实例:.通知中要求对石油库一级库及二级库如下要求:设置液位计等仪表控制系统;超高限液位自动联锁关闭措施;超低限液位自动联锁停泵措施;油品泄漏和火灾自动检测及报警系统;自动操作阀门要有手动操作功能.通过对若干石油库的安全检查发现:大多数油库油罐上设有液位计和高、低限报警装置.但均没有设立超高限液位自动联锁关闭措施和超低限自动联锁停泵措施.有些小油库甚至在油罐上没有设置液位计,还在用检尺法测量油罐液位,这些油罐必须安装液位计和高、低限报警装置.但由于此类油罐正在运行中,所以无法在罐体上动火开孔安装液位计.解决方法可在人孔盖板--------------------------------------------最新精选范文分享--------------谢谢观看------------------------------------------------------------------------最新精选范文公文分享-----欢迎观看-----------------------------------------------上开孔安装液位计,并以雷达液位计为宜.另外还有一些在役的涉及重点监管的危险化工工艺的小企业装置上仅有就地指示的压力表、温度计,不符合安全要求,必须按文件要求进行整改.王金林2013.4.5--------------------------------------------最新精选范文分享--------------谢谢观看--------------------------------------。

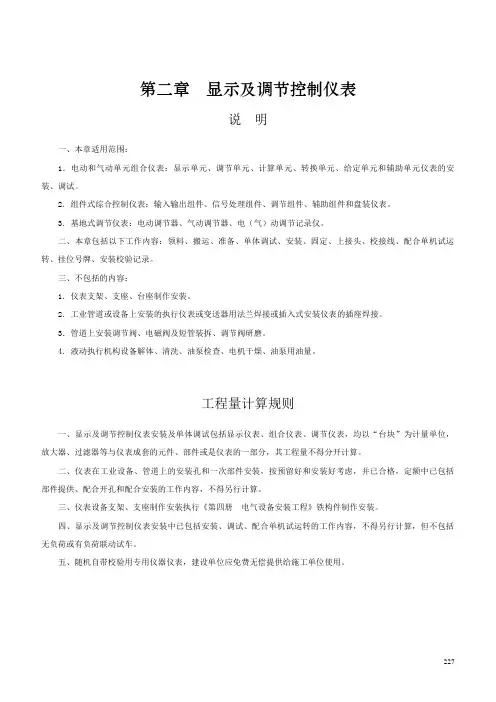

第二章显示及调节控制仪表说明一、本章适用范围：1．电动和气动单元组合仪表：显示单元、调节单元、计算单元、转换单元、给定单元和辅助单元仪表的安装、调试。

2．组件式综合控制仪表：输入输出组件、信号处理组件、调节组件、辅助组件和盘装仪表。

3．基地式调节仪表：电动调节器、气动调节器、电（气）动调节记录仪。

二、本章包括以下工作内容：领料、搬运、准备、单体调试、安装、固定、上接头、校接线、配合单机试运转、挂位号牌、安装校验记录。

三、不包括的内容：1．仪表支架、支座、台座制作安装。

2．工业管道或设备上安装的执行仪表或变送器用法兰焊接或插入式安装仪表的插座焊接。

3．管道上安装调节阀、电磁阀及短管装拆、调节阀研磨。

4．液动执行机构设备解体、清洗、油泵检查、电机干燥、油泵用油量。

工程量计算规则一、显示及调节控制仪表安装及单体调试包括显示仪表、组合仪表、调节仪表，均以“台块”为计量单位，放大器、过滤器等与仪表成套的元件、部件或是仪表的一部分，其工程量不得分开计算。

二、仪表在工业设备、管道上的安装孔和一次部件安装，按预留好和安装好考虑，并已合格，定额中已包括部件提供、配合开孔和配合安装的工作内容，不得另行计算。

三、仪表设备支架、支座制作安装执行《第四册电气设备安装工程》铁构件制作安装。

四、显示及调节控制仪表安装中已包括安装、调试、配合单机试运转的工作内容，不得另行计算，但不包括无负荷或有负荷联动试车。

五、随机自带校验用专用仪器仪表，建设单位应免费无偿提供给施工单位使用。

2272.1 显示仪表工作内容：安装、检查、校接线、单体调试。

计量单位：台228工作内容：同前。

计量单位：台229工作内容：同前。

计量单位：台230工作内容：同前。

计量单位：台231工作内容：同前。

计量单位：台2322.2 电动单元组合仪表2.2.1 显示单元工作内容：设备清理、检查、盘孔修理、表计固定、校接线、单体调试。

计量单位：台233工作内容：同前。

一、选择题（共 40 题，每题 1.0 分）：【1】若一通电直导线在匀强磁场中，通过直导线与磁力线的夹角为（）时，导线所受到的电磁力为最大。

A．0。

B．90。

C．30。

D．60。

【2】检查真空系统的严密性，应在工作状态下关闭取源阀门，（）内其指示值降低应不大于3%。

A．5minB．10minC．15minD．3min【3】在热电偶测温系统中采用补偿电桥后，相当于冷端温度稳定在（）。

A．0℃B．补偿电桥所处温度C．补偿电桥平衡温度D．环境温度【4】校验仪表所选用的标准仪表，其允许误差不大于被检仪表允许误差的（）。

A．1/2B．1/3C．1/4D．1/5【5】逻辑函数式F=ABC+A+B+C的逻辑值为（）。

A．ABCB．0C．1D．F=A+B+ C【6】主蒸汽温度调节系统在10%负荷阶跃扰动下，其汽温动态偏差应不超过（）。

A．±3℃B．±4℃C．±5℃D．±6℃【7】检定测温元件所用油恒温槽工作区内垂直温差和水平温差分别不得大于（）。

A．0.01℃和0.02℃B．0.015℃和0.02℃C．0.02℃和0.01℃D．0.02℃和0.015℃【8】差动放大器有差模电压放大倍数AuD和共模放大倍数AuC，性能好的差动放大器应（）。

A．AuD等于AuCB．AuD大而AuC要小C．AuD小而AuC要大D．AuD、AuC都大【9】计算机监视系统应有稳定、可靠的接地，在制造厂无特殊要求时，接地电阻一般不大于（）。

A．10ΩB．2ΩC．5ΩD．1Ω【10】锅炉空气量低于额定风量的（）时锅炉跳闸。

A．30%B．25%C．40%D．50%【11】晶体三极管的两个PN结都反偏时，晶体三极管所处的状态是（）。

A．放大状态B．饱和状态C．截止状态D．饱和或截止状态【12】流体流过标准孔板和喷嘴时，若产生的差压相等，则造成的压力损失相比而言（）。

A．孔板>喷嘴B．孔板<喷嘴C．孔板=喷嘴D．不确定【13】热电偶校验时，将标准热电偶与被校热电偶反向串接后放入加热炉内，直接测取它们之间的热电势差的校验方法称为（）。

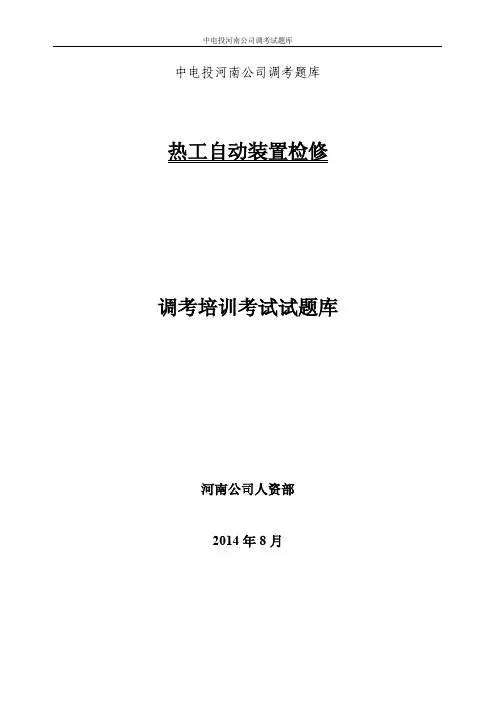

中电投河南公司调考题库热工自动装置检修调考培训考试试题库河南公司人资部2014年8月前言为加大技能人才培养力度，建设一流的技能人才队伍，中电投河南公司人资部结合实际情况，组织编制了卸储煤值班员技能调考题库，题库除了选编一部分具有典型性、代表性的理论知识试题和技能操作试题外，还重点选编了一部分河南公司机组特有的操作技能试题，这部分试题与电力行业通用的“专业知识”有机地融于一体，突出了实用性，形成了本题库的一个新的特色。

本题库由中电投河南公司有关专家、工程技术人员、技师和高级技师编写。

在此，谨向为编写本套题库而付出艰辛劳动的全体人员表示衷心的感谢!题库中难免存在不足和错误，诚恳希望专家和广大员工批评指正。

中电投河南公司热工自动装置检修题库建设工作委员会主任：董凤林副主任：韩文旗办公室：常城张长有张新亮梁艳崔庆黄明磊赵伟王书霞梁志营宋润泽编写：刘勇洪李俊红审核：冯秀芳聂涛关云龙郝文辉蔡晓常城目录第一部分填空题 (1)第二部分单选题 (20)第三部分判断题 (51)第四部分简答题 (62)第五部分论述题 (76)第六部分操作题 (102)第一部分填空题1.DEH控制系统的阀门控制方式有两种，一种是单阀控制，另一种是顺阀控制。

2.根据动力能源的不同，执行机构一般分为电动、气动、液动3.PID算法块中P指的是比例增益，I指的是积分时间，D指的是微分时间。

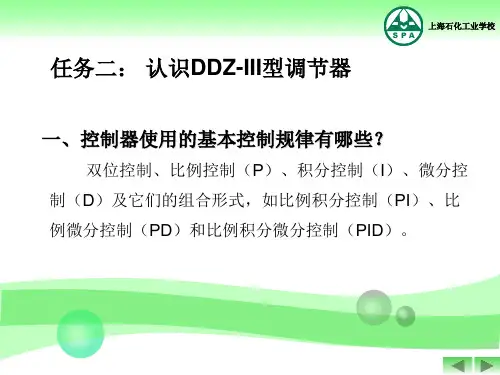

4.DCS应用的4C技术是计算机技术、控制技术、通讯技术、CRT技术5.自动调节器有比例带、积分时间、微分时间三个整定参数。

6.表示生产运行情况是否正常而需加以调节的物理量叫被调量。

7.DCS最常用的网络结构星形、总线形、环形。

8.自动调节系统由调节对象和调节装置两部分组成。

9.DCS结构中的“三点”指的是工程师站、操作员站、过程控制站。

10.引起被调量偏离给定值的各种因素称为扰动。

11.积分调节器可以消除被调量的稳态偏差实现无差调节。

12.调节系统的整定就是根据调节对象调节通道的特性确定调节器参数。

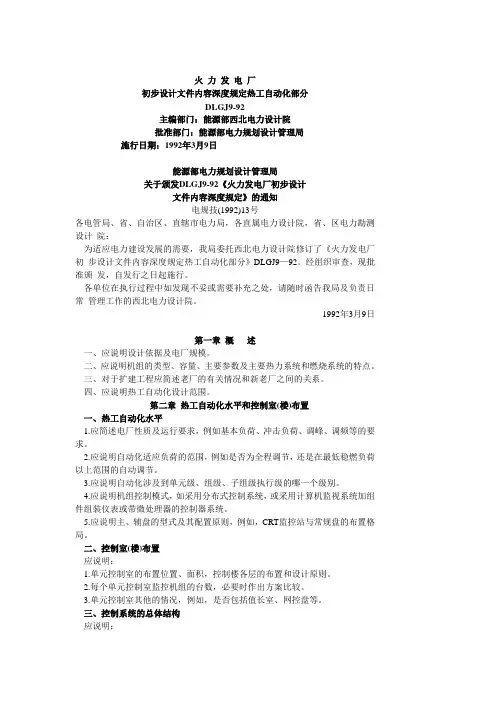

火力发电厂初步设计文件内容深度规定热工自动化部分DLGJ9-92主编部门：能源部西北电力设计院批准部门：能源部电力规划设计管理局施行日期：1992年3月9日能源部电力规划设计管理局关于颁发DLGJ9-92《火力发电厂初步设计文件内容深度规定》的通知电规技(1992)13号各电管局、省、自治区、直辖市电力局，各直属电力设计院，省、区电力勘测设计院：为适应电力建设发展的需要，我局委托西北电力设计院修订了《火力发电厂初步设计文件内容深度规定热工自动化部分》DLGJ9—92。

经组织审查，现批准颁发，自发行之日起施行。

各单位在执行过程中如发现不妥或需要补充之处，请随时函告我局及负责日常管理工作的西北电力设计院。

1992年3月9日第一章概述一、应说明设计依据及电厂规模。

二、应说明机组的类型、容量、主要参数及主要热力系统和燃烧系统的特点。

三、对于扩建工程应简述老厂的有关情况和新老厂之间的关系。

四、应说明热工自动化设计范围。

第二章热工自动化水平和控制室(楼)布置一、热工自动化水平1.应简述电厂性质及运行要求，例如基本负荷、冲击负荷、调峰、调频等的要求。

2.应说明自动化适应负荷的范围，例如是否为全程调节，还是在最低稳燃负荷以上范围的自动调节。

3.应说明自动化涉及到单元级、组级、子组级执行级的哪一个级别。

4.应说明机组控制模式，如采用分布式控制系统，或采用计算机监视系统加组件组装仪表或带微处理器的控制器系统。

5.应说明主、辅盘的型式及其配置原则，例如，CRT监控站与常规盘的布置格局。

二、控制室(楼)布置应说明：1.单元控制室的布置位置、面积，控制楼各层的布置和设计原则。

2.每个单元控制室监控机组的台数，必要时作出方案比较。

3.单元控制室其他的情况，例如，是否包括值长室、网控盘等。

三、控制系统的总体结构应说明：1.机组控制系统总体构成以及分层、分组的原则。

2.各系统之间的通信方式、信息共享范围。

3.机组保护连锁与控制逻辑在控制系统总结构中如何考虑的，例如，控制逻辑设计在微机控制器内I/O通道板上，还是在外部。

1、精度为0.5级的温度表,测量范围为50~800°C,该表的允许基本误差是A、±3.75°℃B、±4°CC、±4.25℃D、±0.35°C正确答案:A2、标准化节流装置是()。

A、文丘利管B、偏心孔板C、翼形动压管D、毕托管正确答案:A3、火电厂中,燃油流量的测量普遍地使用A、耙式流量计B、标准孔板C、转子流量计D、恒压降式流量计正确答案:A4、在计算机控制系统中主机与外设备是()。

A、硬件部分B、软件部分C、中间部分D、控制部分正确答案:A5、用孔板测量流量,孔板应装在调节阀()。

A、前B、后C、进口处D、任意位置正确答案:A6、在DDZⅢ型仪表中,现场与控制室之间用()的信号。

A、4~20mAB、0~10MaC、0~10MaD、0~20V。

正确答案:A7、汽轮机润涓油低油压保护应在()投入A、盘车前B、满速后C、冲转前D、带负荷后正确答案:A8、电接点水位计是利用锅水与蒸汽()的差别而设计的,它克服了汽包压力变化对水位的影响,可在锅炉启停及变参数运行时使用。

A、电导率B、密度C、热容量D、电阻正确答案:A9、采用按控制功能划分的设计原则时,分散控制系统可分为DAS、MCS、SCS、FSSS等子系统,其中MCS的中文含义是()A、模拟量控制系统B、数据采集系统C、顺序控制系统D、炉膛燃烧安全监控系统正确答案:A10、锅炉过热蒸汽温度调节系统中,被调量是()A、过热器出口汽温B、减温水量C、减温阀开度D、过热器进口汽温正确答案:A11、主厂房内架空电缆与热体管道应保持足够的距离，控制电缆不小于（）mA、0.5B、1C、0.8D、0.3正确答案:A12、数字式电液控制系统用作协调控制系統中的()部分。

A、汽轮机执行器B、锅炉执行器C、发电机执行器D、协调指示执行器正确答案:A13、DEH系统不必由自动切至手动的情况是()A、由单阀切换为多阀运行时。

电力职业技能鉴定考试《热工自动装置检修工》高级技师理论试卷题号 一二三四五六合计统分人得分注意事项: 1 答卷前将装订线左边的项目填写清楚。

2 答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3 本试卷共有6道大题，满分100分，考试时间120分钟。

一、选择题（请将正确答案的代号填入括号内，每题1分，共20题）1. 热工自动调节设备需评定级别或升级时，其投入累计时间占主设备运行时间的( )以上方可列入统计。

(A)75%； (B)80%； (C)85%； (D)90%。

答案:B2. 发电厂、供电局安全检察机构的成员人数应按职工总数的( )人。

(A)3‰～5‰配备，但不少于3； (B)4‰～6‰配备，但不少于5； (C)2‰～5‰配备，但不少于4； (D)5‰～8‰配备，但不少于5。

答案:A3. 在炉膛压力控制回路中采用变比例调节进行控制的目的是( )。

(A)适应引风机的高／低速运行； (B)适应引风机单台或多台的运行； (C)适应引风机在高负荷或低负荷时的运行； (D)以上都是。

答案:D4. 气动基地式调节器中限幅装置的作用是( )。

(A)使调节器的输出气信号平稳； (B)防止调节器的"积分饱和"情况发生； (C)防止调节器的频繁动作； (D)以上都是。

答案:B5. 集散控制系统调试人员必须做好( )。

(A)防静电措施和组态信息的保存工作； (B)组态的设计和保存工作； (C)系统的软件和硬件设计工作； (D)以上工作都需要做。

答案:A6. 在主蒸汽温度控制回路中引入前馈信号是为了控制( ) 。

(A)燃料量的扰动变化； (B)主蒸汽流量的扰动变化； (C)主蒸汽压力的扰动变化； (D)以上都是。

答案:D7. 当气动调节执行机构动作缓慢或甚至不动，可排除在外的原因是( )。

(A)阀门或挡板内部机务部分有卡涩； (B)气源的进气管路有泄漏； (C)气缸内部活塞密封不好； (D)调节机构的位置反馈变送器未调整好。

柴油机气缸冷却水温度控制系第四章柴油机冷却水温度控制系统概述柴油机装置中的冷却循环，是指在系统中的介质从柴油机或装置中吸收了热量而提高温度后，再经冷却器放出热量使温度降低，然后回到柴油机或装置中去。

在中、小型柴油机装置中，只有缸套冷却水和滑油系统的温度需要调节。

而大功率柴油机装置管路系水统复杂，需要进行温度和滑油系统外，尚有活塞冷却系统，增压空气冷却器的冷却水系统、喷油嘴冷却系统，以及冷却淡水及滑油的舷外水冷却系统等。

柴油机运行时，气缸套和缸盖必须用淡水来冷却。

总是希望把冷却水温度维持在设备说明书所规定的数值上，这对柴油机安全、可靠和经济地运行十分重要。

如果冷却水出口温度过高，则缸套内温度就高，油膜容易蒸发，加剧缸套的磨损；使缸套和缸体所形成的冷却水腔接合处的橡胶密封圈损坏；还会使燃烧时的过量空气系数减少，略微降低指示功率和效率。

如果冷却水出口 温度过低，又会使散热损失增加；特别是缸套内 外温差太大，会导致热应力增大，时间一长容易 出现裂纹；当使用含硫的燃油时，由于缸壁温度 较低，燃气中的二氧化硫、三氧化硫可能会形成 亚硫酸、硫酸，使缸套等受到腐蚀。

冷却水温度的控制方法通常是釆用三通调 节阀把气缸冷却淡水分成两部分：一部分通过淡 水冷却器，用海水冷却淡水使其温度降低；另一 部分不通过淡水冷却器，与经过冷却的淡水混 合，然后进入柴油机气缸的冷却空间。

若冷却水 温度高于给定值，则开大主阀，却器的淡水量；关小旁通阀，减少不经冷却器旁 通的水量，使冷却水温度降回到给定值。

若冷却 水温度低于给定值，则关小主阀，开大旁通阀，减少经冷却器的水量，使冷却水温度回升到给定 值。

控制这两部分水量比例大小的部件是三通调 节阀，也是该控制系统的执行机构。

位置不同有两种控制方案：一种方案是把测温元件装在柴油机冷却水 进口管路上，测温元件的输出信号与冷却水进口节比较得到偏差值，然后按照某种作用规律输出控制信号到执行机构，从而改变三通调节阀的开度，把冷却水的进口温度控制在给定值或给定值附近。

《热工过程自动控制》课程知识复习学习材料试题与参考答案一、单选题1.在DEH阀门管理功能叙述中，错误的是（B )A.在单、多阀切换过程中，负荷基本上保持不变；B.在单、多阀切换过程中，如果流量请求值有变化，阀门管理程序不响应；C.阀门管理程序能提供最佳阀位；D.能将某一控制方式下的流量请求值转换成阀门开度信号2.正逻辑体制中用1表示（D)A.电压为1伏B.电流为1安培C.低电平D.高电平3.在给水自动三冲量中，（C)是前馈信号，它能有效地防止由于“虚假水位”而引起调节器的误动作，改善蒸汽流量扰动下的调节流量。

A.汽包水位B.给水流量C.蒸汽流量D.给水调节阀开度4.运行中的PMK调节器，若供电突然停后又来电，则恢复后的调节器输出值为（A)。

A.刚停电前的值；B.预置值；C.0%；D.50%。

5.一个线性调节系统的稳定性取决于（B)。

A.干扰作用的形式及强弱；B.系统本身的结构及参数；C.干扰作用的形式及强弱；D.干扰作用的强弱。

6.DEH的A TC运行方式，下列叙述中错误的是（B)A.目标转速，目标负荷是通过A TC程序由主计算机确定的最佳值；B.在A TC方式可自动升负荷至额定负荷。

C.升速率和升负荷率是通过A TC程序由主计算机确定的最佳值；D.在A TC方式可进行自动升速、暖机、主汽门/调节汽门切换；7.调节系统的稳定性是对调节系统最基本的要求，稳定调节过程的衰减率Ψ应是：（C)。

A.Ψ=0；B.Ψ＜0；C.0＜Ψ＜1；D.Ψ=1。

8.主机真空低停机保护逻辑采用（A)A.三取二B.二取二C.二取一D.三取一。

9.引起（C)变化的各种因素称为扰动。

A.调节对象；B.调节系统；C.被调量；D.调节设备。

10.热电偶补偿导线与热电偶连接点的温度，对热电偶热电势无影响，其依据是（C)。

A.均质定律B.中间导体定律C.中间温度定律D.参考电极定律11.用万用表判断三极管的好坏，应将万用表置（C)挡。

一．选择题1.仪表的精度等级是用下面哪种误差表示的（C ）。

A、系统误差；B、绝对误差；C、允许误差；D、相对误差。

2.精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（A ）。

A、±3.75℃；B、±4℃；C、±4.25℃；D、±0.35℃。

3.有一压力测点，如被测量最大压力为10MPa，则所选压力表的量程应为（A）。

A、16MPa；B、10MPa；C、25Mpa；D、20MPa 。

4.被测量为脉动压力时，所选压力表的量程应为被测量值的（C ）。

A、1.5倍；B、1倍；C、2倍；D、1.25倍。

5.标准化节流装置是（A）。

A、文丘利管；B、偏心孔板；Ｃ、翼形动压管；D、毕托管。

6.采用容积测量法的是( B)。

A、超声波量计；B、罗茨流量计；Ｃ、电磁流量计；D、靶式流量计。

7.火电厂中，燃油流量的测量普遍地使用（A）。

A、靶式流量计；B、标准孔板；Ｃ、转子流量计；D、恒压降式流量计。

8.锅炉在正常运行中，汽包上的云母水位计所示水位与汽包内实际水位比（C ）。

A、偏高；B、相等；C、偏低；D、不能确定。

9.SS-46型双向测振仪，振动大时有输出，微弱振动时无输出，原因是（C ）。

A、拾振器线圈断路；B、拾振器线圈短路；Ｃ、拾振器线圈和磁钢间有磨擦现象；D、拾振器线圈松。

10.氧化锆氧量计要得到准确的测量结果，其工作温度必须在（B）。

A、500℃左右；B、850℃左右；C、1200℃左右；D、600℃左右。

11.目前汽轮机转速测量精度最高的表计是（D）。

A、离心式机械测速表；B、测速发电机；C、磁力式转速表；D、数字式转速表。

12.闭环系统（D ）反馈调节系统。

A、不一定是；B、不是；C、大多是；D、一定是。

13.恒值调节系统、程序调节系统、随动调节系统是按什么来划分的（C ）。

A、按自动调节系统的结构；B、按自动调节系统的特性；C、按给定值变化的规律；D、按自动调节系统的类型。

给排⽔⾃动控制与仪表试题⼀、填空的重点复习题1、如果能够对⽣产⼯艺过程进⾏控制调节，使其始终处于正常的⼯作状态，就能够保证所⽣产产品的数量与质量。

2、由⼿动操作完成的过程控制，成为⼈⼯过程控制3、将传感器送来的测量信号转变为可传递的标准信号的仪表,称为变送器4、受控过程及其⾃动控制系统会经常处于动态状态。

5、⼀个良好的⾃动控制系统,必须具备过程控制的稳定性好、反应快速、准确性⾼的控制特点。

6、在⼯程实际中，调节器主要⼯作参数的整定常采⽤⼯程定法来进⾏。

7、可以在受控对象本⾝不⼗分清楚的条件下，⼈⼯在闭合控制系统中进⾏参数整定。

8、数字控制系统的控制规律⽐较容易改变，这是模拟系统⽆法⽐拟的。

9、传感器送出的信号，⼀般情况下仍为连续的反映受控参数变化的信号。

10、任何⼀个测量系统，就其测量过程⽽⾔，必须由传感器、变换器和显⽰装置三个基本环节组成。

11、显⽰装置的作⽤是向测量者显⽰被测参数的量值。

⼆、判断的重点复习题1、如果当浊度、流量、液位的变化偏离了所允许的正常值时，使⽤⼿动⽅法对过程参数进⾏调整，使其恢复正常值，则该过程为⼈⼯过程控制。

2、⾃动控制系统就是⽤仪表与控制设备装置来代替⼈的感官、⼤脑与动作的功能,完成对⽣产过程进⾏控制的系统3、能够感受过程参数的变化,并能将变化情况转变成可传递信号的仪器称为传感器。

4、在很多调节器中,为使⽤⽅便,往往⾃带内给定信号功能,⽽⽆须再由外部输⼊给定值。

5、例如,某管⽹⽤⽔规律是随机的,且要求⽔泵供⽔必须随时恰好满⾜管⽹的⽤⽔要求,则可采⽤变频调速供⽔系统向管⽹变压供⽔。

6、控制指令不随时间的改变⽽改变,整个系统处于稳定平衡的状态,此种状态即为系统的静态。

7、确定调节器的⼯作参数的过程，称为调节器⼯作参数的整定。

8、变换器：传感器输出的信号⼀般很微弱，不能直接驱动显⽰或控制装置。

9、测量精度是测量误差的反义词，即是指测量值与其真值的接近程度。

10、压⼒是垂直作⽤在单位⾯积上的⼒,在物理学中称为压强。

KF系列气动基地式指示调节仪应用简介气动基地式仪表是对生产过程中介质的压力、温度、差压（流量）、液位等工艺参数进行检测和控制的仪表。

在一台仪表中具有测量、显示和调节功能，可对单个被调参数构成一个调节回路。

可在生产现进行就地调节，故称为“基地式”仪表。

气动基地式仪表具有防尘、防水、防寒、防爆、不受电磁场、射线的干扰，产品结构牢靠，维护简便，以及可直接操纵气动执行机构等优点，几十年来一直在自动控制领域中发挥重要的作用。

即使在当今电子技术、计算机技术和自动化技术高度发展的年代，在大型的生产装置中对单冲量的简单自动调节系统就采用基地式仪表实现对各种参数的就地调节，从而为大系统的安全、稳定、高效运行创造条件。

一、KF系列产品的构成及工作原理KF系列仪表的系列化、通用化程度很高，它由6部分功能组成：（1）测量部分：其作用是把被测参数成比例地变换成测量组件输出轴的转角或测量组件扭管的输出力矩。

（2）测量值指示部分：其作用是把转换成位移后的被测参数，通过四连杆机构放大成测量指针的示值。

（3）变送部分：其作用是把测量值（即上述输出轴的转角或输出力矩值）转换成标准的气压信号（20〜200KPa）（4）给定部分：其作用是设定给定指针的示值。

有两种设定方式：通过手操旋钮设定或通过信号接收单元进行气信号设定。

（5）调节部分：其作用是根据测量与给定值的偏差，按所选定的调节规律产生输出信号去控制执行机构。

（6）其它部分：包括仪表箱壳、气路板、构成仪表不同功能的附加机构等。

KF系列仪表的工作原理如下：如（图1）示，由测量单元获得的与被测量参数成比例的位移，通过行程连杆带动测量指针指示测量值。

由手操旋钮带动给定指针指示给定值。

两指针的位置在差动机构进行比较。

当示值不同而存在偏差时，它使偏差连杆在水平方向产生与偏差值成比例的位移。

通过反馈杆的拨销推动安装在可绕中心转动的比例度盘上的挡板，使喷嘴板间的间隙变化，引起喷嘴背压的改变。

经过放大器放大而成为调节器的输出压力。

热控题库1——理论一、填空题1.热电偶校检时，将标准热电偶与被校热电偶反向串接后放入加热炉内，直接测取它们之间的热电势差的校验方法叫（微差法）。

2.输煤顺序控制系统中，各设备按(逆煤流 ) 顺序启动3.就地水位计测量出的水位比汽包水位实际水位要（低）4.测量正确度表示测量结果中（系统误差）大小的程度。

5.DCS系统结构可概括为“三点一线”，其中三点是指工程师站、操作员站、（过程控制站），一线是指将三点连接起来的高速数据网络。

6.PID算法块当控制系统在手动时将设定点跟踪（实际测量信号）。

7.正弦交流电的三要素是（幅值）、（角频率）、（初相位）。

8.DEH控制系统的功能主要有自动启动功能、（负荷自动控制功能）、手动操作、（超速保护功能）、（自动紧急停机功能）。

9.汽包水位自动调节系统中的三冲量信号分别是（蒸汽流量）、（给水流量）、（汽包水位）。

10.热电阻温度计是基于（导体和半导体）的电阻值随温度而改变的特性而测温的。

11.可编程控制器的功能模块有（运算功能模块）、控制功能模块、输入/输出功能模块、顺序控制模块。

12.判断控制器算法是否完善，主要看当电源故障消除和系统恢复控制器的输出值，有无输出跟踪与（抗积分饱和）等措施。

13.目前国家统一生产的工业标准化热电阻有（铂热电阻）、（铜热电阻）、镍热电阻三种。

14.火力发电厂计算机实时监控系统应有以下功能：数据采集、（运行监视）、报警记录、（跳闸事件顺序记录）、事故追忆打印、机组效率计算、性能计算、系统能量损耗计算、操作指导、打印报表等功能15.调节过程的基本形态有（衰减振荡过程）、（等幅振荡过程）、非周期过程、发散振荡过程。

16.弹性元件长期承受压力的作用，也会产生疲劳，当压力除去后，弹性元件不能恢复到原来的现状，这种变形叫弹性元件的（蠕变）。

17.在汽轮机监视设备分系统试验中，安装工作全部结束后，通电( 1 )h，可进行现场试验。

18.飞升速度表示在单位阶跃扰动量的作用下，被调量的（最大变化速度）。
