无线充电BOM物料清单大比拼
- 格式:pdf
- 大小:95.73 KB
- 文档页数:3
工程师福利:倾情奉献无线充电器设计原理及BOM清
单
很多对无线充电器不了解的朋友经常会问我们无线充电器主要由哪些部分
构成,哪些模块最贵,我们“无线充电圈”在这里也简单分析一下。
无线充电器主要由三部分构成:外壳、主板和线圈。
外壳直接决定一款无线充电器是否漂亮,是否深受消费者喜爱,看第一
眼是否美观很重要。
大小是否合适,厚度是否适中,外形是否有个性等。
主板也就是控制电路板,决定无线充电的功能和性能的好坏,也是整个
无线充电器成本占比最高的部分和最重要的部分。
主板又主要由主控芯片、驱
动芯片、功率器件、电阻电容及PCB板等构成。
线圈模组主要是无线电能转换的模块,主要由线圈和隔磁片构成。
这里分析的无线充电器主要是针对5W的手机无线充电器情况。
现以市面上价格为100人民币左右的无线充电器的成本做一个简单分析,由于每家外壳外观不同,工艺不同,每家芯片方案有差异,且成本与需求量的
关系很大,这里不详细列出每个部分的价格,只分析大致比例情况。
无线充电器成本构成情况见下表:
根据这张表,对无线充电器成本不了解的朋友也有了一定的认识,对于
做无线充电器开发的朋友也是一个总结,想想从什么地方下手去控制成本了。
根据上述成本构成表情况,可以看出主板占到了整个无线充电器成本的60%以上,因为很多人会说主板为什么这么贵,因为主板里面的东西很多,我
们这里再详细针对主板的成本构成做一个分析。
具体见下表:
可以看出,主芯片占到整个成本的30%以上,当然不同的方案,功能性。
未经用友优普信息技术有限公司事先书面许可,本手册的任何部分不得以任何形式进行增删、改编、节选、翻译、翻印或仿制。
本手册的全部内容用友优普信息技术有限公司可能随时加以更改,此类更改将不另行通知。
具体应用以软件实际功能为准本手册的著作权属于用友优普信息技术有限公司版权所有·翻制必究2014年8月第一次印刷UFERP、U8、iCRM为用友优普信息技术有限公司的注册商标。
Windows, Windows NT, SQL Server是Microsoft Corporation的注册商标。
本书中涉及的其他产品商标为相应公司所有。
在中华人民共和国印制。
目录第1章系统介绍 (1)第2章产品接口 (3)第3章业务流程 (5)第4章操作流程 (6)第5章初始设置 (7)5.1成本核算方法选择 (7)5.2定义成本费用项目及来源 (9)5.2.1 存货数据来源 (9)5.2.2 定义人工费用来源 (11)5.2.3 定义折旧费用来源 (12)5.2.4 定义制造费用来源 (12)5.3定义费用明细与总账接口 (14)5.4标准费率制定 (16)5.5科目设置 (18)5.5.1成本科目 (18)5.5.2对方科目 (19)5.5.3损益科目 (19)5.6材料分项设置 (20)5.6.1 材料项目 (20)5.6.2 材料项目对照 (21)5.7成本对象设置 (23)5.7.1 物料清单 (23)5.7.2 定义产品属性 (23)5.7.3 定义委外成本对象 (25)5.8其他设置 (25)5.8.1 建账期初余额 (25)5.8.2 重新初始化 (27)第6章成本数据录入 (28)6.1材料及外购半成品耗用表 (28)II目录6.2委外材料耗用表 (30)6.3期间费用录入 (30)6.3.1 人工费用表 (31)6.3.2 折旧费用表 (32)6.3.3 制造费用表 (33)6.3.4 委外加工费用 (34)6.3.5 资源费用录入表 (35)6.4车间统计表 (36)6.4.1 工时日报表 (36)6.4.2 完工产品日报表 (38)6.4.3 月末在产品处理表 (39)6.4.4 在产品每月变动约当系数表 (40)第7章成本计算及报表查询 (42)7.1单位标准成本计算 (42)7.2单据检查 (45)7.3数据核对 (47)7.3.1 生产材料领用核对 (48)7.3.2 委外材料领用核对 (49)7.3.3 生产完工入库核对 (49)7.4标准成本计算 (50)第8章凭证处理 (56)8.1生成凭证 (56)8.2凭证业务规则 (58)8.3凭证查询 (60)第9章月末处理 (62)9.1月末结账 (62)9.2恢复结账 (63)第1章系统介绍标准成本是按要素项,在建立数量标准的基础上确定的,所以在能够确认交易量时就能直接确认标准成本,与交易过程保持同步的成本计量记录,大大简化了核算,也便于实现成本的过程跟踪和信息监控。

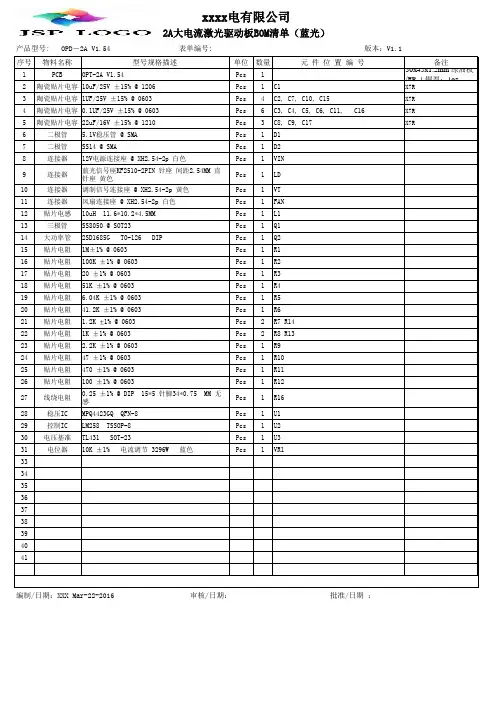

序号物料名称型号规格描述单位数量 元 件 位 置 编 号备注1PCBOPT-2A V1.54Pcs 130x45x1.2mm 绿油板/FR-4 铜厚:1oz2陶瓷贴片电容10uF/25V ±15% @ 1206Pcs 1C1X7R 3陶瓷贴片电容1UF/25V ±15% @ 0603Pcs 4C2, C7, C10, C15X7R 4陶瓷贴片电容0.1UF/25V ±15% @ 0603Pcs 6C3, C4, C5, C6, C11, C16X7R 5陶瓷贴片电容22uF/16V ±15% @ 1210Pcs 3C8, C9, C17X7R6二极管 5.1V稳压管 @ SMA Pcs 1D17二极管SS14 @ SMAPcs 1D28连接器12V电源连接座 @ XH2.54-2p 白色Pcs 1VIN 9连接器蓝光信号座KF2510-2PIN 针座 间距2.54MM 直针座 黄色Pcs 1LD 10连接器调制信号连接座 @ XH2.54-2p 黄色Pcs 1VT 11连接器风扇连接座 @ XH2.54-2p 白色Pcs 1FAN 12贴片电感10uH 11.6*10.2*4.5MM Pcs 1L113三极管SS8050 @ SOT23Pcs 1Q114大功率管2SD1685G TO-126 DIP Pcs 1Q215贴片电阻1M±1% @ 0603Pcs 1R116贴片电阻100K ±1% @ 0603Pcs 1R217贴片电阻20 ±1% @ 0603Pcs 1R318贴片电阻51K ±1% @ 0603Pcs 1R419贴片电阻 6.04K ±1% @ 0603Pcs 1R520贴片电阻41.2K ±1% @ 0603Pcs 1R621贴片电阻 1.2K ±1% @ 0603Pcs 2R7 R1422贴片电阻1K ±1% @ 0603Pcs 2R8 R1323贴片电阻 2.2K ±1% @ 0603Pcs 1R924贴片电阻47 ±1% @ 0603Pcs 1R1025贴片电阻470 ±1% @ 0603Pcs 1R1126贴片电阻100 ±1% @ 0603Pcs 1R1227线绕电阻0.25 ±1% @ DIP 15*5 针脚34*0.75 MM 无感Pcs 1R1628稳压IC MPQ4423GQ QFN-8Pcs 1U129控制IC LM258 TSSOP-8Pcs 1U230电压基准TL431 SOT-23Pcs 1U331电位器10K ±1% 电流调节 3296W 蓝色Pcs1VR1333435363738394041xxxx电有限公司2A大电流激光驱动板BOM清单(蓝光)产品型号: OPD-2A V1.54 表单编号: 版本:V1.1编制/日期:XXX Mar-22-2016 审核/日期: 批准/日期 :。
无线充供应链及需求一、供应侧布局(企业等)1. 上游零部件及材料供应商:①芯片企业:持续研发更高功率处理能力、更高能效转换效率、更小尺寸的无线充电芯片,满足智能手机大功率快充、智能穿戴小型化、汽车高功率长距离等不同场景需求。
②磁性材料企业:加大对高性能磁性材料如纳米晶等的产能扩充,为无线充电线圈提供更好的导磁基础。
③线圈企业:不断改进线圈绕制工艺,提高线圈的品质因数(Q值),生产更薄、更高效的线圈,并且开始探索为汽车无线充电定制化的大型线圈生产。
2. 中游无线充电设备制造商:①方案设计企业:如中兴通讯等,一方面继续深化与手机、汽车等终端企业的合作,为其定制专属无线充电方案;另一方面拓展方案在公共设施等领域的应用。
加强对多设备同时充电、远距离充电等技术难题的研发投入。
②模组制造商:立讯精密、奥海科技、信维通信、顺络电子等企业,在手机无线充电模组方面,提高生产良率和产品一致性,降低生产成本;针对智能穿戴领域的模组,更注重小型化和集成化。
对于汽车无线充电模组,加强与车企合作,进行预研和测试,满足车规级的稳定性和安全性要求。
积极研发兼容多种无线充电标准的模组。
③充电器制造商:安克创新、瀛通通讯等,在消费电子充电器领域,推出更多外观新颖、多接口(含无线充电)、支持快充协议更广泛的充电器产品。
部分企业开始布局公共场所无线充电器的投放运营,例如在机场、高铁站、图书馆等场所提供租赁式无线充电器。
3. 下游应用终端企业智能手机领域:①华为、小米等主流手机厂商:②持续提升手机内部无线充电接收模块的性能,提高充电功率上限;③优化手机内部空间布局,减少无线充电带来的发热对其他部件的影响;④加大对反向无线充电功能的优化和宣传,拓展手机作为其他设备充电电源的应用场景。
⑤手机包装中可能会标配更高功率的无线充电器。
智能穿戴领域:①苹果、华为等:②进一步缩小智能手表、手环等设备的无线充电接收装置体积;③尝试将无线充电触点隐藏在表带等部位,提升产品美观度;④提高智能穿戴设备的无线充电速度,缩短充电时间。
无线充电BOM物料清单大比拼
MCU方案无法满足市场需求,目前SoC无线充芯片作为最具潜力的方
案架构被业内人士广泛看好。
随着元器件涨价的趋势愈演愈烈,SoC方案由于元器件更少,它的优点更加凸显,其中一大特点就是:性价比更高,可以降低BOM成本。
元器件涨价
业内人士都知道,MOSFET、电容、芯片等元器件交期不断延长,时刻面临缺货及涨价。
至于其中的原因:供应商认为市场需求不大,以及缺乏高效的沟通渠道。
此外,充电头网了解到还有一个原因就是无线充电生产流程漫长,而这又是由于当前无线充电设备集成度还不够,供货稳定性很容易受到行业外的因素影响。
而SoC集成芯片能够很好的解决目前的这些问题,它可以让设备商极大减少物料采购目录,提高供货的稳定性。
在涨价的大背景之下,能做到集成化,确实是一大卖点。
行业或将掀起价格战
3月27日小米MIX 2S发布会上,雷军特地花大篇幅介绍了无线充电功能,并拿出苹果推荐的售价498元的Belkin无线充电器,以及售价528元三星无线充电器与自家产品进行对比,表示同样支持无线快充,小米无线充电器只要1/5的价格,仅99元!无线充电行业或将掀起另一轮价格战。
我们猜测之所以能做到这幺低的价格,很大一部分因素是因为它采用的是SoC方案。
从以往的拆解,可以发现小米无线充电器确实采用的是SoC无线充电方案,完全证实了我们猜测。
BOM物料清单大比拼。
