单管放大电路一、实验目的1. 掌握放大电路直流工作点的调整与测量方法；2．掌握放大电路主要性能指标的测量方法；3．了解直流工作点对放大电路动态特性的影响；4．掌握射极负反馈电阻对放大电路特性的影响；5．了解射极跟随器的基本特性。

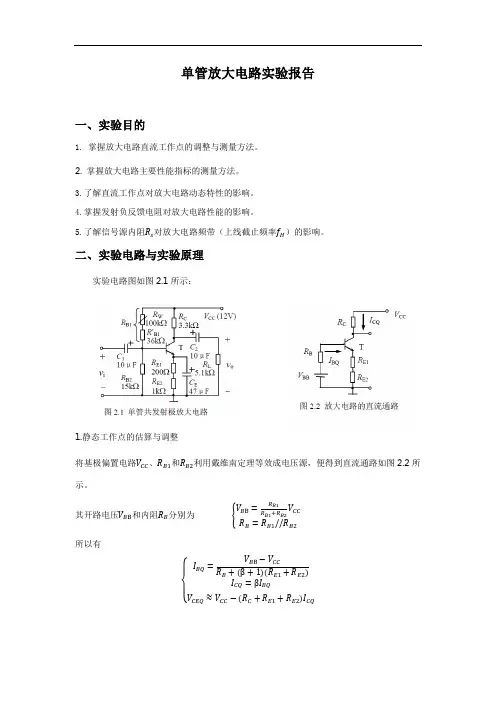

二、实验电路实验电路如图2.1所示。

图中可变电阻R W是为调节晶体管静态工作点而设置的。

三、实验原理 1.静态工作点的估算将基极偏置电路CC V ，1B R 和2B R 用戴维南定理等效成电压源。

开路电压CC B B B BB V R R R V 212+=，内阻21//B B B R R R =则 ))(1(21E E B BEQBB BQ R R R V V I +++-=β，BQ CQ I I β=CQE E C CC CEQ I R R R V V )(21++-≈可见，静态工作点与电路元件参数及晶体管β均有关。

在实际工作中，一般是通过改变上偏置电阻R B1（调节电位器R W ）来调节静态工作点的。

R W 调大，工作点降低（I CQ 减小），R W 调小，工作点升高（I CQ 增加）。

一般为方便起见，通过间接方法测量CQ I ，先测E V ，)/(21E E E EQ CQ R R V I I +=≈。

2.放大电路的电压增益与输入、输出电阻beL C u r R R )//(β-=A beB B i r R R R ////21=C O R R ≈式中晶体管的输入电阻r be ＝r bb′＋（β＋1）V T/I EQ ≈ r bb′＋（β＋1）×26/I CQ （室温）。

3.放大电路电压增益的幅频特性放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。

电压增益的大小与频率的函数关系即是幅频特性。

一般用逐点法进行测量。

测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。

由曲线确定出放大电路的上、下限截止频率f H、f L和频带宽度BW＝f H－f L。

需要注意，测量放大电路的动态指标必须在输出波形不失真的条件下进行，因此输入信号不能太大，一般应使用示波器监视输出电压波形。

三、预习计算1. 当ICQ=1mA时由实验原理知计算结果如下：IEQ=β+1βICQ=1mAIBQ=1βICQ=4.878μAUCQ=VCC-ICQ×RC=8.7VUEQ=IEQ×RE=1×1.2=1.2VUCEQ=UCQ-UEQ=8.7-1.2=7.5Vrbe=rbb'+1+βUTIEQ=650+206×261=6.006kΩUBQ=UEQ+0.7=1.9VVCC-UBQRw+Rb1=IBQ+UBQRb2可以解出Rw=40.78kΩ由此可以计算出该放大电路的输入电阻Ri=Rw+Rb1∥Rb2∥rbe=4.06kΩ输出电阻为Ro≈RC=3.3kΩ电压增益Au=UoUi=-βRC∥RLrbe=-68.392. 当ICQ=2mA时由实验原理知计算结果如下：IEQ=β+1βICQ=2mAIBQ=1βICQ=9.76μAUCQ=VCC-ICQ×RC=5.4VUEQ=IEQ×RE=2×1.2=2.4VUCEQ=UCQ-UEQ=5.4-2.4=3Vrbe=rbb'+1+βUTIEQ=650+206×262=3.328kΩUBQ=UEQ+0.7=3.1V利用回路的分压特性UBQ≈Rb2Rw+Rb1+Rb2×VCC可以解得Rw=5.12kΩ由此可以计算出该放大电路的输入电阻Ri=Rw+Rb1∥Rb2∥rbe=2.5kΩ输出电阻为Ro≈RC=3.3kΩ电压增益Au=UoUi=-βRC∥RLrbe=-123.43.当CE与RE2并联时ICQ=1mA时，可知Rw=40.78kΩ仍然成立，而此时：Au=U0Ui=-βRC∥RL rbe＋β＋1RE1=-8.7Ri=Rw+Rb1∥Rb2∥rbe+β＋1RE1=9.91 kΩRo≈RC=3.3kΩ四、仿真结果搭建电路如下：1.静态工作点的调整用参数扫描找到静态时使ICQ=1mA的电阻Rw=38.9kΩ同时测得：UCQ=8.7V UEQ=1.2V UCEQ=UCQ-UEQ=7.5V 如下：用参数扫描找到静态时使ICQ=2mA的电阻Rw=3.83kΩ如下图：同时测得：UCQ=5.4V UEQ=2.4V UCEQ=UCQ-UEQ=3V 如下：总结数据如下：ICQ Rw/kΩUCQ/V UEQ/V UCEQ/V1mA38.98.6945 1.20777.48692mA 3.83 5.400 2.412 2.9877 2.工作点对放大电路动态特性的影响当ICQ=1mA 时，电路如下：示波器显示如下：故放大倍数Au=-480.5097.069=-68.0Rb215.0kΩR36.0kΩRw 38.9kΩRc 3.3kΩRe1200ΩRe21kΩC110µF C210µFCe 47µFQ1MRF9011L*23V25mVrms 1kHz 0°VCC12V R11.0kΩA BExt Trig++__+_78测量输入电阻时电路如下：Rb215.0kΩR36.0kΩRw38.9kΩRc3.3kΩRe1200ΩRe21kΩC110µFC210µFCe47µFQ1MRF9011L*23V25mVrms1kHz0°12VRl5.1kΩR11.0kΩXSC1A BExt Trig++__+_78示波器显示如下：故Ri=5.5817.070-5.581=3.75 kΩ测量输出电阻。

当负载电阻接入时电路如下：Rb215.0kΩR36.0kΩRw38.9kΩRc3.3kΩRe1200ΩRe21kΩC110µFC210µFCe47µFQ1MRF9011L*23V25mVrms1kHz0°VCC12VRl5.1kΩA BExt Trig++__+_78示波器显示如下：当负载电阻不接入时，电路如下：示波器显示如下：故输出电阻R0=U`0U0-1RL=774.155480.642-1*5.1 kΩ=3.114kΩ当ICQ=2mA时，电路如下：Rb215.0kΩR36.0kΩRw3830ΩRc3.3kΩRe1200ΩRe21kΩC110µFC210µFCe47µFQ1MRF9011L*23V25mVrms1kHz0°VCC12VRl5.1kΩXSC1A BExt Trig++__+_78示波器显示如下：故放大倍数Au=-884.2767.070=-125.1测量输入电阻时电路如下：Rb215.0kΩR36.0kΩRw3830ΩRc3.3kΩRe1200ΩRe21kΩC110µFC210µFCe47µFQ1MRF9011L*23V25mVrms1kHz0°12VRl5.1kΩR11.0kΩXSC1A BExt Trig++__+_87示波器显示如下：故Ri=4.7937.068-4.793=2.11 kΩ测量输出电阻。

当负载电阻接入时电路如下：Rb215.0kΩR36.0kΩRw3830ΩRc3.3kΩRe1200ΩRe21kΩC110µFC210µFCe47µFQ1MRF9011L*23V25mVrms1kHz0°VCC12VRl5.1kΩXSC1A BExt Trig++__+_78示波器结果如下：当负载电阻不接入时，电路如下：Rb215.0kΩR36.0kΩRw 3830ΩRc 3.3kΩRe1200ΩRe21kΩC110µF C210µFCe 47µFQ1MRF9011L*23V25mVrms 1kHz 0°VCC12V A BExt Trig++__+_76示波器显示如下：故输出电阻R0=U`0U0-1RL=1393884.2-1*5.1 kΩ=2.935 kΩ综上结果如下（表中电压均为最大值）：电压增益输入电阻输出电阻ICQUi/mVUo/mVAuUi1/mVUi2/mVRi/kΩUo1/mVUo2/mVRo/kΩ1mA7.069480.509-68.0 5.5917.070 3.75774.155490.6423.1142mA7.07884.276-125.1 4.7937.068 2.114.7937.068 2.11 3.幅频特性由于隔直电容比较小，此处近似认为输入电压的幅值变化不大，仿真输出曲线与数据见附图，整理如下：ICQ=1mA时的幅频特性曲线ICQ=2mA 时的幅频特性曲线数据统计如下表：五、实验内容与数据记录1.利用学习机上的晶体管输出特性测出三极管的放大倍数 β= 2052. 调节Rw ，使ICQ=1mA 、2mA 、，测量UCEQ 的值。

3.ICQ=1mA 、2mA 情况下，测量放大电路的动态特性（电压增益、输入电阻、输出电阻）和幅频特性。

动态特性（电压均为有效值）：幅频特性：4.数据汇总与误差分析由表格可以看出：1.理论计算、仿真数据与实验数据较为接近，部分数据与理论值相差较大，主要是理论值对于晶体管设定为理想，与实际元件有所差别。

2.比较仿真与实际实验的频率响应可以看到下限截止频率可比，而上限截止频率差别较大，这应该与两个因素有关：第一，实验中所使用的晶体管不够理想，级间电容与仿真软件中元件差别较大；第二，实验中使用实际示波器，而仿真中采用的是理想示波器，示波器的电容对于上限截止频率造成影响。

但是静态电流增加时，上限截止频率变小，下限截止频率增加，频带变窄的特性仍然不变。

3.整体上看来，理论计算和仿真实验可以在一定范围符合实际情况，指导实际实验。

【分析实验误差产生的原因】：1.实验仪器的误差实际试验的示波器并不理想，有内阻也有电容，测上限截止频率时，会受到示波器中电容等内部元件的影响，并且由于示波器分辨率的问题导致数据不准确；此外频率信号发生器也会给电路带来影响；用数字万用表测电阻以及静态工作点时，也会带入仪器误差。

2.实验元器件的误差由于实际晶体管与理想晶体管有一定差别，其工作区的线性程度也不能完全得到保证，因此导致一定误差。

3. Rw的理论值偏差较大分析若考虑射极电阻的影响，Rw的实测值和仿真值都很准确。

测量fH时，即使探头使用*10档，所测结果与实际仍有很大差距。

示波器输入电容降低了原电路的上限截止频率。

六、思考题1.若将图2.1 所示放大电路的直流工作点调至最佳状态（即当输入信号幅度增大时，输出波形同时出现饱和与截止失真），列表说明RC,RL各参量的单独变化（增大或减少）对输出信号动态范围有何影响。
