华为s2000交换机配置过程

华为S2300交换机开局配置一、设置用户登录口令，登录方式，设备名称进入配置模式sys设置名称sysname huawei设置Console登录密码user-interface con 0authentication-mode passwordset authentication password cipher huawei配置用于AAA方式登录的用户名和密码aaalocal-user hw password simple hwlocal-user hw privilege level 15配置系统为AAA方式登录user-interface vty 0 4authentication-mode aaa二、设置管理VLAN，设备IP地址，默认网关假设设备管理VLAN为99假设设备管理地址为172.16.0.5，掩码为255.255.255.0假设设备默认网关为172.16.0.1假设设备上行接口为第1个千兆GE光口，如：interface GigabitEthernet0/0/1配置管理VLANvlan batch 99配置管理地址interface Vlanif99ip address 172.16.0.5 255.255.255.0配置默认网关ip route-static 0.0.0.0 0.0.0.0 172.16.0.1配置管理VLAN的上行口interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 99三、业务开通，配置业务VLAN的上行接口和下行接口配置业务VLAN，假设分配的业务VLAN为VLAN 2501 to 2524 vlan batch 2501 to 2524配置业务VLAN的上行口interface GigabitEthernet0/0/1port link-type trunkport trunk allow-pass vlan 2501 to 2524配置业务VLAN的下行口，若直接接用户，则为ACCESS模式配置业务VLAN 2501 to 2524到端口1-4interface Ethernet0/0/1port link-type accessport default vlan 2501#interface Ethernet0/0/2port link-type accessport default vlan 2502#interface Ethernet0/0/3port link-type accessport default vlan 2503#interface Ethernet0/0/4port link-type accessport default vlan 2504四、保存配置并验证业务是否正确配置退出配置模式quit保存配置save以下为可选操作：重启设备，可以验证设备断电后是否丢失数据重启之前请确认数据是否已正确配置和保存reboot。

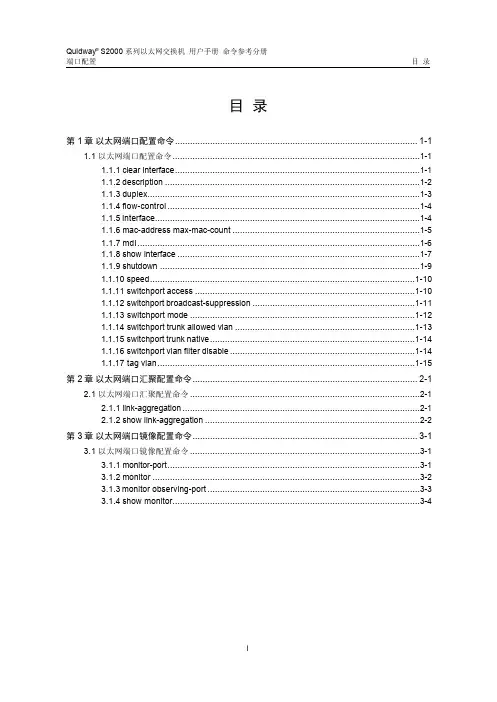

端口配置目录目录第1章以太网端口配置命令.................................................................................................1-11.1 以太网端口配置命令...................................................................................................1-11.1.1 clear interface..................................................................................................1-11.1.2 description......................................................................................................1-21.1.3 duplex.............................................................................................................1-31.1.4 flow-control.....................................................................................................1-41.1.5 interface..........................................................................................................1-41.1.6 mac-address max-mac-count...........................................................................1-51.1.7 mdi.................................................................................................................1-61.1.8 show interface.................................................................................................1-71.1.9 shutdown........................................................................................................1-91.1.10 speed..........................................................................................................1-101.1.11 switchport access........................................................................................1-101.1.12 switchport broadcast-suppression.................................................................1-111.1.13 switchport mode..........................................................................................1-121.1.14 switchport trunk allowed vlan........................................................................1-131.1.15 switchport trunk native..................................................................................1-141.1.16 switchport vlan filter disable..........................................................................1-141.1.17 tag vlan.......................................................................................................1-15第2章以太网端口汇聚配置命令..........................................................................................2-12.1 以太网端口汇聚配置命令............................................................................................2-12.1.1 link-aggregation...............................................................................................2-12.1.2 show link-aggregation......................................................................................2-2第3章以太网端口镜像配置命令..........................................................................................3-13.1 以太网端口镜像配置命令............................................................................................3-13.1.1 monitor-port.....................................................................................................3-13.1.2 monitor...........................................................................................................3-23.1.3 monitor observing-port.....................................................................................3-33.1.4 show monitor...................................................................................................3-4第1章以太网端口配置命令1.1 以太网端口配置命令以太网端口配置命令包括clear interface[ interface_type | interface_type interface_num |interface_name ]interface_typeÖ»¿ÉÒÔÊÇEthernet端口号对于S2026以太网交换机２定以太网百兆口２４端口号只能取1Ethernet的槽号取值范围为0槽号取0表示交换机提供的固定以太网百兆口１０１８端口号只能取1interface_type加上interface_num特权用户模式当用户想删除端口原有统计信息可以使用该命令如果不指定端口类型和端口号如果仅指定端口类型如果同时指定端口类型和端口号Quidway# clear interface ethernet0/11.1.2 description该命令用来对端口进行描述description stringno descriptionstring×î´ó200个字符缺省情况以太网端口配置模式该命令可以设置端口的描述字符串举例设置以太网端口Ethernet0/3的描述字符串为lanswitch-interface´ËÃüÁîµÄno形式用来将端口恢复成自协商属性参数说明端口半双工属性端口全双工属性端口处于自协商状态缺省情况以太网端口配置模式设置端口的传输特性时可以将端口设置为全双工属性可以将端口设置为半双工属性端口的双工状态由本端口和对端端口双方自动协商而定100Base-FX多模/单模以太网端口的工作模式由系统设置为全双工模式Quidway(config-if-Ethernet0/3)# duplex fullspeed1.1.4 flow-control该命令用来开启以太网端口的流量控制特性flow-controlno flow-control关闭以太网端口的流量控制命令模式使用指南需要对其进行控制则可以使用该命令对端口流量进行控制举例开启以太网端口Ethernet0/3的流量控制关闭以太网端口Ethernet0/3端口的流量控制此命令的no形式用来删除创建的管理VLAN接口no interface { interface_type interface_num | interface_name }interface_type½øÈëÒÔÌ«Íø¶Ë¿ÚʱֻÄÜÈ¡Ethernet端口号对于S2026以太网交换机２端口号取值范围为1槽号取1或2表示扩展的以太网百兆口对于S2008/S2016以太网交换机１S2008以太网交换机的端口号取值范围为1S2016以太网交换机的端口号取值范围为1槽号取1表示扩展的以太网百兆光口interface_name中间没有空格命令模式使用指南必须先使用该命令进入以太网端口配置模式举例进入以太网端口Ethernet0/3的以太网端口配置模式此命令的no形式用来取消对以太网端口最多学习到的MAC地址数进行限制参数说明端口可以学习的最大MAC地址数６５５３４count取值范围内的任何数以太网端口配置模式使用该命令可以对以太网端口最多学习到的MAC地址数进行设置则该端口学习到的MAC地址条数达到X时用户可以使用此命令的no命令取消端口在这方面的限制缺省情况下也是如此举例将以太网端口Ethernet0/3最多学习到的地址的数目设为600不限制以太网端口Ethernet0/3最多学习到的地址数相关命令ｍａｃ－ａｄｄｒｅｓｓ－ｔａｂｌｅ　ａｇｉｎｇ－ｔｉｍｅ此命令的no形式用来恢复以太网端口网线类型的缺省值参数说明连接网线类型为普通网线连接网线类型为交叉网线自动识别是普通网线还是交叉网线auto以太网端口配置模式使用该命令可以对以太网端口使用的网线进行设置所设网线类型一定要与实际连接的网线类型相同这样交换机可以自动识别网线的类型举例将以太网端口Ethernet0/3的网线设置为交叉网线show interface[ interface_type interface_num | interface_name ]interface_type½øÈëÒÔÌ«Íø¶Ë¿ÚʱֻÄÜÈ¡Ethernet端口号ｉｎｔｅｒｆａｃｅ＿ｔｙｐｅ加上interface_num¹ØÓÚÒÔÉϲÎÊýµÄÏêϸÃèÊöÓë1.1.1节相同命令模式使用指南如果不指定端口类型和端口号如果仅指定端口类型如果同时指定端口类型和端口号Quidway(config)# show interface ethernet 0/1Ethernet0/1 is upHardware is Fast Ethernet, Hardware address is 00e0.fc00.0010Auto-duplex(Full), Auto-speed(10M), 100_BASE_TXFlow control is disableBroadcast suppression ratio is 100PVID is 1Mdi type: autoIt is a vlan trunking port, vlan(s) passing this port:1(default vlan), 2-5, 100vlan(s) allowed to pass this port:1(default vlan), 2-5, 50-100It is not a monitor portIt doesn't belong to a port-aggregation28 packets output, 3366 bytes, 0 multicast, 1 broadcasts, 0 pause 701 packets input, 148879 bytes, 235 multicast, 425 broadcasts,0 pause0 FCS errors0 long frames表1-1 端口配置信息描述表域名描述Ethernet0/1端口名称Hardware端口硬件类型Hardware address端口硬件地址auto-duplex(full),端口双工状态auto-speed(100M)端口速度状态括号中表示端口linkup时协商出的实际值如果是Trunk口和该Trunk口允许通过的VLAN域名描述It doesn't belong to a port-aggregation 端口是否属于某个汇聚端口则进而描述该端口是否为汇聚端口中的主接口依次为字节数广播报文数701 packets input, 148879 bytes, 235 multicast, 425 broadcasts, 0 pause 端口的入流量信息包数多播报文数暂停包数此命令的no形式用来打开以太网端口缺省情况以太网端口配置模式当端口的相关参数及协议配置好之后或者当端口出现故障时然后再启动Quidway(config-if-Ethernet0/3)# shutdownQuidway(config-if-Ethernet0/3)# no shutdown1.1.10 speed该命令用来设置端口的速率speed { 10 | 100 | auto }no speed10100autoauto命令模式使用指南１００Ｍｂｉｔ／ｓ两种速率而百兆以太网光端口只支持100Mbit/s速率Ｑｕｉｄｗａｙ（ｃｏｎｆｉｇ－ｉｆ－Ｅｔｈｅｒｎｅｔ０／３）＃　ｓｐｅｅｄ　１００duplex1.1.11 switchport access该命令用于把当前端口加入到指定的VLAN中switchport access vlan vlan-idno switchport access vlan vlan-idvlan-id取值范围为1以太网端口配置模式此命令使用的条件是VLAN2已经存在且不是缺省VLANµ±¹ã²¥Á÷Á¿³¬¹ýÒ»¶¨µÄÔÊÐíÃÅÏÞºó´Ó¶ø±£Ö¤ÍøÂçµÄÒµÎñ´ËÃüÁîµÄno形式用来恢复所有端口上允许通过的广播流量为缺省值100´Ëʱ¶ÔËùÓеĶ˿ڶ¼²»×ö¹ã²¥·ç±©ÒÖÖÆ参数说明以太网交换机配置的最大广播流量的线速度百分比5步长取100表示广播流量最大可达100%线速100命令模式以太网端口配置模式为有效地抑制广播风暴可以采用该命令对所有端口的广播流量进行限制百分比越小当百分比为100时即对端口的广播流量作80%的广播风暴抑制switchport mode { access | trunk }accesstrunk端口为非Trunk端口以太网端口配置模式使用switchport mode命令把端口设为Trunk口和非Trunk口要想改变允许通过的VLAN虚接口范围使用switchport trunk allowed vlan命令举例将以太网端口Ethernet0/3设置为Trunk口switchport trunk native vlan1.1.14 switchport trunk allowed vlan该命令用来设置或取消Trunk端口中允许通过的VLANswitchport trunk allowed vlan { vlan_id_list | all }no switchport trunk allowed vlan { vlan_id_list | all }vlan_list为允许通过此Trunk端口的VLAN的范围vlan_id范围是2all端口为非Trunk端口以太网端口配置模式switchport trunk allowed vlan命令用来改变Trunk端口允许通过的VLAN虚接口的范围那么Trunk端口上允许通过的vlan是这些vlan_id_list的合集举例将Trunk端口Ethernet0/3设置为允许250Quidway(config-if-Ethernet0/3)# switchport trunk allowed vlan 2 4 50 to 100switchport trunk native vlan1.1.15 switchport trunk native该命令用来设置Trunk端口的缺省VLAN IDswitchport trunk native vlan vlan_idno switchport trunk nativevlan_id取值范围４０００４０９５为设备保留缺省情况以太网端口配置模式只有Trunk端口才能配置该命令该命令用于为Trunk端口设置一个缺省的VLAN·ñÔò»áÓгö´íÌáʾÐÅÏ¢举例将Trunk端口的缺省VLAN设为100ÇÒVLAN100已经存在Quidway(config-if-Ethernet0/3)# switchport trunk native vlan 100switchport trunk mode1.1.16 switchport vlan filter disable该命令用来取消端口的VLAN过滤功能此命令的no形式用来恢复端口的VLAN过滤功能端口的VLAN过滤功能是启动的命令模式使用指南以太网交换机对各个端口带有上不认识VLAN标签的报文是作过滤处理的用户可以根据需要取消端口VLAN的过滤功能Quidway(config-if-Ethernet0/3)# switchport vlan filter disable1.1.17 tag vlan该命令用来使能非Trunk端口可以接收和发送带有VLAN标签的报文的功能tag vlan vlan_idno tag vlan vlan_idvlan_id取值范围４０００缺省情况以太网端口配置模式该命令只能应用于非Trunk端口在以太网端口配置模式下该VLAN可以是端口所属的VLANµ«ÊÇ´ËVLAN必须已经存在多次使用tag vlan命令即可一次只能使本端口不能发送和接收带有指定的VLAN标签的报文no tag vlan与此类似举例使能Ethernet0/3端口可以接收和发送带有VLAN 100标签的报文第2章以太网端口汇聚配置命令2.1 以太网端口汇聚配置命令以太网端口汇聚配置命令包括并把端口中端口号最小的作为主端口link-aggregation port_num1 to port_num2 { ingress | ingress-egress }no link-aggregation {master_port_num | all }port_num1port_num2ingressingress-egressmaster_port_numall全局配置模式端口汇聚是将多个端口聚合在一起一台S2026以太网交换机中只能有1个负荷分担组端口起始值可以是任意端口续两个扩展模块可以汇聚成一个负荷分担组Quidway(config)# link-aggregation ethernet0/5 to ethernet0/6 ingressshow link-aggregation2.1.2 show link-aggregation该命令用来显示汇聚端口的相关信息参数说明汇聚端口组的主端口号命令模式使用指南则显示相关汇聚端口组的信息则显示所有的汇聚端口的相关信息举例显示主端口号为Ethernet0/9的汇聚端口组的相关信息表2-1 端口汇聚信息描述表域名描述Master port主端口Other sub-ports其他成员端口Mode汇聚模式link-aggregation第3章以太网端口镜像配置命令3.1 以太网端口镜像配置命令以太网端口镜像配置命令包括此命令的no形式用来删除镜像端口参数说明指定的端口名中间没有空格端口类型端口编号命令模式使用指南ｉｎｔｅｒｆａｃｅ＿ｎｕｍ指定的镜像端口不能是Trunk端口原有的镜像端口被自动取消Quidway(config)# monitor-port ethernet0/1monitor´ËÃüÁîµÄno形式用来删除被镜像端口参数说明指定的端口名中间没有空格端口类型端口编号命令模式使用指南ｉｎｔｅｒｆａｃｅ＿ｎｕｍ在初次配置时被镜像端口才可以配置成功举例设置以太网端口Ethernet0/2为被镜像端口相关命令ｓｈｏｗ　ｍｏｎｉｔｏｒ3.1.3 monitor observing-port该命令用来设置镜像端口和被镜像端口monitor interface_list observing-port{interface_type interface_num |interface_name }no monitor interface_list [observing-port { interface_type interface_num |interface_name } ]interface_listinterface_name±íʾ·½Ê½Îªinterface_type加上interface_numinterface_typeinterface_num全局配置模式参数interface_type interface_name的详细解释见本模块1.1.1节指定的镜像端口不能够为汇聚端口原有的镜像端口被自动取消S2026以太网交换机支持将指定的一个或多个端口的报文镜像到监控端口举例设置以太网端口Ethernet0/1为镜像端口Quidway(config)# monitor ethernet0/2 observing-port ethernet0/1monitor-port3.1.4 show monitor该命令用来显示镜像端口内容命令模式使用指南Quidway(config)# show monitorInformation about monitor port(s)The observing port : Ethernet0/8The monitored ports:Ethernet0/1monitor-port。

华为s2000交换机配置过程一．准备工作：1.首先要将PC交换机进行连接，将CONSOLE线一段连接到PC机的USB接口，另一端连接到交换机的CONSOLE接口。

2.单击开始→选择附件→选择通讯→超级终端3.进入超级终端后任意命名一个新连接，如ZXR10后点击确定：4.根据使用的USB接口情况选择COM1或者COM2…..如选择COM1后点击确定:5.进入设置选择USB接口的参数选项，对于交换机通常点击“还原为默认值”即可（注意：对于飞通网关的连接则需要不同配置参数）：6.在完成上述操作后点击确定，等待一定时间即可进入交换机配置模式。

二．更改系统用户名：第一次进入华为s2000交换机的时候不存在默认密码，如果以后要使用TELNET功能就必须在进入系统时进行设置，否则无法进入。

与中兴系列相比，s2000进入时不需要用户名和密码。

<Quidway> system-view //进入管理员权限[Quidway]sysname dfjy //将系统的用户名更改为dfjy三.端口控制及运行信息显示：[dfjy]interface Ethernet 0/1 //进入0/1端口[dfjy-Ethernet0/1]description trunk //将端口描述为trunk[dfjy-Ethernet0/1]duplex auto/full/half //设置端口工作模式为自动、全双工，半双工[dfjy-Ethernet0/1]speed 10/100/100/1000/auto //端口限速为10/100/1000/自动协商模式[dfjy]display current-configuration //显示运行信息四．创建vlan：什么是vlan：vlan是一种将物理网络划分成多个逻辑（虚拟）局域网（LAN）的技术。

每个VLAN 都有一个VLAN 标识（VID）。

利用VLAN 技术，网络管理者能够根据实际应用需要，把同一物理局域网中的用户逻辑划分成不同的广播域（每个广播域即一个VLAN），使具有相同需求的用户处于同一广播域，不同需求的用户处于不同的广播域。

S2000 系列全千兆汇聚安全型交换机用户手册
目录
பைடு நூலகம்
第一部分 硬件安装指导 ............................................................................................................................ 4
第1章 1.1 1.2 1.3
第2章 2.1 2.2 2.3
第3章 3.1 3.2 3.3
第4章
使用说明 .................................................................................................................................... 4 用途 ............................................................................................................................................ 4 前面板 ........................................................................................................................................ 4 后面板 ........................................................................................................................................ 5 安装前的准备 ............................................................................................................................ 6 注意事项 .................................................................................................................................... 6 检查安装场所 ............................................................................................................................ 6 安装工具 .................................................................................................................................... 6 安装 ............................................................................................................................................ 7 交换机的安装 ............................................................................................................................ 7 电源线及地线连接..................................................................................................................... 7 安装完后的检查 ........................................................................................................................ 8 技术资料详细说明..................................................................................................................... 9
