实验六简单IO扩展实验
一、实验目的
（1）掌握P3口、P1口简单使用；
（2）学习延时程序的编写和使用。

二、实验内容
1.P3口做输入口，外接一脉冲，每输入一个脉冲，P1口按十六进制加一。

2.P1口做输出口，编写程序，使P1口接的8 个发光二极管D1—D8按16进制加一方式点亮发光二极管。

三、实验说明
1. P3口是准双向口，它作为输出口时与一般的双向口使用方法相同，由准双向口结构可知：当P3口作为输入口时，必须先对它置高电平，使内部MOS管截止，因内部上拉电阻是20KΩ—40KΩ，故不会对外部输入产生影响。

若不先对它置高，且原来是低电平，则MOS管导通，读入的数据是不正确的。

2. 延时子程序的延时计算问题
对于延时程序
DELAY: MOV R1, #7DH ;1ms延时预定值, ;毫秒数 R0
DL1: NOP
NOP
DJNZ R1, DL1 ;1ms延时循环
DJNZ R0, Delay ;毫秒数减1，
RET
查指令表可知MOV、DJNZ指令均需用两个机器周期，而一个机器周期时间长度为12/6.0MHZ，所以该段指令执行时间为：（（80+1)×256+1)×2×(12÷6000000)=132.1ms。

四、实验程序框图
五、实验线路图
六、实验步骤
①A2区INT1用插针连至D1区SW1孔，A1区P10—P17用排线连至D1区LED1—LED8。

②连续运行程序。

③开关SW1每拨动一次，LED1—LED8发光二极管按16进制方式加一点亮。

合集下载

51单片机实验-实验六 简单IO口扩展实验

51单片机实验-实验六 简单IO口扩展实验

实验6 简单I/O口扩展实验

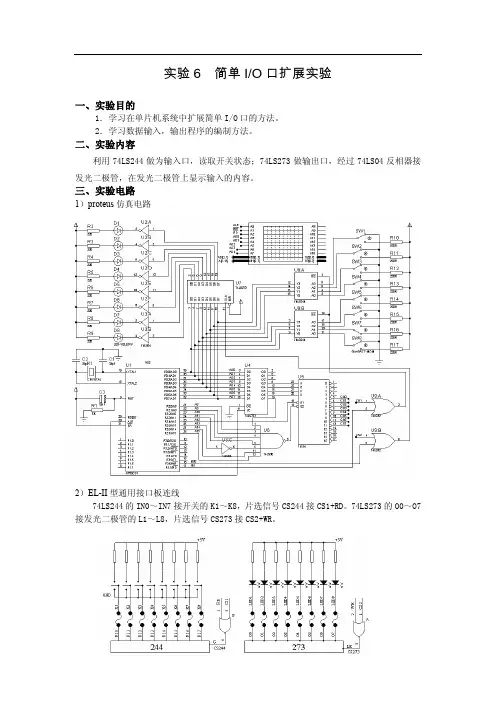

一、实验目的
1．学习在单片机系统中扩展简单I/O口的方法。

2．学习数据输入，输出程序的编制方法。

二、实验内容
利用74LS244做为输入口，读取开关状态；74LS273做输出口，经过74LS04反相器接
发光二极管，在发光二极管上显示输入的内容。

三、实验电路
1）proteus仿真电路
2）EL-II型通用接口板连线
74LS244的IN0～IN7接开关的K1～K8，片选信号CS244接CS1+RD。

74LS273的O0～O7接发光二极管的L1～L8，片选信号CS273接CS2+WR。

四、实验程序
ORG 0000H
INPORT EQU 0CFA8H ;74LS244端口地址
OUTPORT EQU 0CFB0H ;74LS273端口地址
LCALL DELA
START:
MOV DPTR,#INPORT
MOVX A,@DPTR ;读开关状态
MOV DPTR,#OUTPORT
MOVX @DPTR,A ;显示开关状态
LCALL DELA
SJMP START
DELA:MOV R7,#10H ;延时
DEL0: MOV R6,#0FFH
DEL1:DJNZ R6,DEL1
DJNZ R7,DEL0
RET
END
五、实验结果
用L1~L8个LED灯的亮灭状态来显示对应八个开关K1~K8的高电平和低电平状态。

IO口扩展实验

IO口扩展实验


;----向LED写显示数据和命令----WRITE7279: MOV A,CMD ;写命令 CJNE A,#255,TT1 LJMP END_OUT TT1: ;MOV A,CMD MOV DATA_OUT,A LCALL SEND MOV A,DATT ;写显示数据 CJNE A,#255,TT2 LJMP END_OUT TT2:;MOV A,DATT ANL A,#15 MOV DATA_OUT,A LCALL SEND END_OUT: SETB CS ;置高片选位 RET
• ;------显示测试子程序----• TEST7279: • MOV DATA_OUT,#0BFH ;发 送测试命令 • LCALL SEND • CALL LONG_DELAY ;等待以便观 察 • MOV DATA_OUT,#0A4H ;发 送复位命令 • LCALL SEND • RET
• • • • • • • • • • • • • • • • • • • • •
;------T0中断服务子程序----INT_T0: CLR ET0 MOV TH0,#4CH MOV TL0,#00H DJNZ R1,GORET LCALL WRITE7279 MOV A,CMD INC A MOV CMD,A DJNZ R6,GO1 MOV R6,#4 MOV CMD,#0C8H GO1:MOV A,DATT INC A MOV DATT,A DJNZ R7,GO2 MOV R7,#10 MOV DATT,#0 GO2:MOV R1,#20 GORET:SETB ET0
