《03G101图集及强规构造考试题》1、钢筋保护层是指（）至混凝土表面的距离。
A.箍筋外边缘B.主筋外边缘C.主筋圆心D.受力钢筋外边缘2、任何情况下受力钢筋的保护层不应小于（）。
A.钢筋的公称直径dB.15㎜C.20mmD.10㎜3、墙柱纵向受力钢筋及分布钢筋的中心距不大于（）。
A.200mmB.250mmC.300mmD.10d4、同一截面纵向受拉钢筋搭接接头面积百分率为100%时，其搭接长度L lE=ζLa E,其修正系数ζ的取值为（）。
A. 1.0B. 1.2C. 1.4D. 1.65、构件代号“AZ”代表的意思是（）A.边缘暗柱B.约束边缘暗柱C.非边缘暗柱D.构造边缘暗柱6、当为抗震设计时，用“/”区分柱端箍筋机密区与柱身非加密区长度范围内箍筋的不同间距。
当箍筋标注为@200，下面描述正确的是（）A.沿柱全高箍筋间距均为200B.在柱端加密区还是需要按@100加密C.在柱端可加密可不加密D.如果是抗震的就需在加密区加密7、板块编号中XB表示（）A.现浇板B.悬挑板C.延伸悬挑板D.屋面现浇板8、当图纸标有：KL7（3）300*700 Y500*250表示（）A.7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B.7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C.7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D.7号框架梁，3跨，截面尺寸为宽300、高700，框架梁加腋，腋长500、腋高2509、当图纸标有：JZL1（2A）表示（）A.1号井字梁，两跨一端带悬挑B.1号井字梁，两跨两端带悬挑C.1号剪支梁，两跨一端带悬挑D.1号剪支梁，两跨两端带悬挑10、抗震箍筋的弯钩构造要求采用135度弯钩，弯钩的平直段取值为（）A.10d，85mm中取大值B.10d，75mm中取大值C.12d、85mm中取大值D.12d，75mm中取大值11、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（）A. L（悬挑梁净长）-保护层B.0.85*L（悬挑梁净长）C.0.8*L（悬挑梁净长）D.0.75*L（悬挑梁净长）12、当柱变截面需要设置插筋时，插筋应该从变截面处节点顶向下插入的长度为：( )A. 1.6LaEB.1.5LaEC. 1.2LaED. 0.5LaE13、纯悬挑梁下部带肋钢筋伸入支座长度为（）A. 15dB. 12dC. LaeD. 支座宽14、分布钢筋网的排数规定：抗震：当剪力墙厚度不大于400时，应配置几排？当剪力墙厚度大于400，但不小于700时，宜配置几排？当剪力墙厚度大于700时，应配置几排？A.一排、二排、三排B.二排、三排、四排C.三排、四排、五排D.四排、五排、六排15、当剪力墙配置的分布钢筋多于（）时，剪力墙拉筋两端应同时钩住外排水平纵筋和竖向纵筋，还应与剪力墙内排水平纵筋和竖向纵筋绑扎在一起。

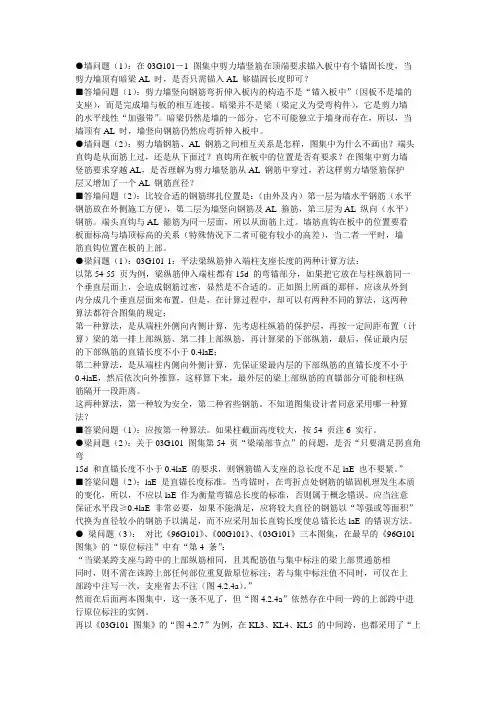

●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
