几种常用RC电路分析

f H≈100KRC电路的低通和高通电路的频率特性1.RC低通电路的频率特性由电阻和电容构成的低通电路如下图：其传递函数为：设则传递函数可以写成：取模化简得其幅频特性为：相频特性为：从其幅频特性曲线如下图，可以看出，当频率f升高时，|Au|逐渐下降，当f=f H时，|Au|=1/√2=0.707，所以我们称f H为低通滤波的上限截止频率，其通频带为0~f H。

因电路只有一个储能元件，所也也称一阶低通滤波电路。

工程上为了作图简便，常用波特图表示，如下图，其中细实线为实际曲线，粗实线为实际曲线的渐近线。

当f≤0.1f H时，近似认为|Au|≈1，即|Au|=(20lg|Au|)dB=0dB当f≥10f H时，近似认为|Au|=1/（f/f H）,也即|Au|≈20lg（f H/f）根据上图可以看出，当f≤0.1f H时，幅频物性的波特图为一条水平线，当f≥10f H时是一条-20dB/十倍频的斜线，两线在f=f H处相交，因此f H也称为转折频率。

在粗略计算时，可以用渐近线代替实际曲线，最大误差发生在f H处，误差为|20lg0.707|dB=20×0.15dB=3dB。

当f≤0.1f H时，相频特性曲线，可以看成φ=0的近似线，当f≥10f H时，近似认为φ=-90，当f=f H时，φ=-45。

在0.1f H<f<10f H区域内，可用一条斜率为-45/十倍频的斜线代替。

其中f=0.1f H和f=10f H误差最大，为5.7度。

2.RC高通电路的频率特性电如如下图：其传递函数为：设由传递函数可写成：取模得其幅频特性：相频特性为：根据其特性可以绘出RC高通电路的波特图其下限截止频率为f L ，通频带为f L ~∞。

为一阶高通滤波。

综合上述的低通和高通滤波电路，它们对信号只有衰减作用，没有放大作用，因些称为无源滤波电路。

上述两种电路常用在有源滤波电路中，在电子分频的音响功放中也比较常见，比如我们可用上述电路，把音响的输入信号二分频后分别进行放大，来代替昂贵的分频器。

RC电路作用原理及事例分析RC吸收回路的作用，一是为了对感性器件在电流瞬变时的自感电动势进行钳位，二是抑制电路中因dV/dt对器件所引起的冲击，在感性负载中，开关器件关断的瞬间，如果此时感性负载的磁通不为零，根据愣次定律便会产生一个自感电动势，对外界辞放磁场储能，为简单起见，一般都采用RC吸收回路，将这部份能量以热能的方式消耗掉。

设计RC吸收回路参数，需要先确定磁场储能的大小，这分几种情况：1、电机、继电器等，它的励磁电感与主回路串联，磁场储能需要全部由RC回路处理，开关器件关断的瞬间，RC回路的初始电流等于关断前的工作电流；2、工频变压器、正激变压器，它的励磁电感与主回路并联，励磁电流远小于工作电流。

虽然磁场储能也需要全部由RC回路处理，但是开关器件关断的瞬间，RC回路的初始电流远小于关断前的工作电流。

3、反激变压器，磁场储能由两部份辞放，其中大部份是通过互感向二次侧提供能量，只有漏感部份要通过RC回路处理，以上三种情况，需要测量励磁电感，互感及漏感值，再求得RC回路的初始电流值。

R的取值，以开关所能承受的瞬时反压，比初始电流值；此值过小则动态功耗过大，引值过大则达不到保护开关的作用；C的取值，则需要满足在钳位电平下能够储存磁能的一半，且满足一定的dV/dt。

电容和电阻串联后和一个电磁阀并联构成一个电路。

那么RC串联的作用是什么？本来是在电磁阀后面对地接一个电容，使电路中的交流成份由电容入地，这样，在电磁阀中没有交流成份，电磁阀工作更稳定（这电磁阀是靠直流电工作的）。

但是，这时电容与电感（电磁阀就相当一个电感）并联就有可能引起振荡，在这个回路中接入一个电阻，起到阻尼作用，就能避免引起振荡。

电磁阀就是一个线圈，通电后产生磁性吸合，使阀门闭合（或打开），线圈有电感，与电容并联就可能产生振荡。

在电感中有电流存在时，电感中有磁场能，在电容两端有电压时，电容中有电场能，当电容与电感并联时，这两种能量可以相互转换。

rc 振荡电路详解
RC 振荡电路，采用RC 选频网络构成，适用于低频振荡，一般用于
产生1Hz~1MHz（fo=1/2&pi;RC）的低频信号。

对于RC 振荡电路来说，增
大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的;而对于LC 振荡电路来说，一般产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。

因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。

电路特点
对于RC 振荡电路来说，增大电阻R 即可降低振荡频率，而增大电阻是无需增加成本的。

常用LC 振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。

因此，200kHz 以下的正弦振荡电路，一般采用振荡频率较低的RC 振荡电路。

常用类型
RC 移相式振荡器。

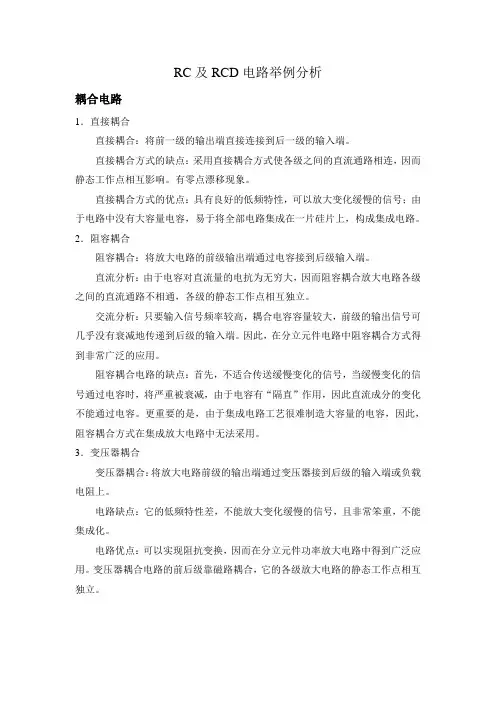

RC及RCD电路举例分析耦合电路1．直接耦合直接耦合：将前一级的输出端直接连接到后一级的输入端。

直接耦合方式的缺点：采用直接耦合方式使各级之间的直流通路相连，因而静态工作点相互影响。

有零点漂移现象。

直接耦合方式的优点：具有良好的低频特性，可以放大变化缓慢的信号；由于电路中没有大容量电容，易于将全部电路集成在一片硅片上，构成集成电路。

2．阻容耦合阻容耦合：将放大电路的前级输出端通过电容接到后级输入端。

直流分析：由于电容对直流量的电抗为无穷大，因而阻容耦合放大电路各级之间的直流通路不相通，各级的静态工作点相互独立。

交流分析：只要输入信号频率较高，耦合电容容量较大，前级的输出信号可几乎没有衰减地传递到后级的输入端。

因此，在分立元件电路中阻容耦合方式得到非常广泛的应用。

阻容耦合电路的缺点：首先，不适合传送缓慢变化的信号，当缓慢变化的信号通过电容时，将严重被衰减，由于电容有“隔直”作用，因此直流成分的变化不能通过电容。

更重要的是，由于集成电路工艺很难制造大容量的电容，因此，阻容耦合方式在集成放大电路中无法采用。

3．变压器耦合变压器耦合：将放大电路前级的输出端通过变压器接到后级的输入端或负载电阻上。

电路缺点：它的低频特性差，不能放大变化缓慢的信号，且非常笨重，不能集成化。

电路优点：可以实现阻抗变换，因而在分立元件功率放大电路中得到广泛应用。

变压器耦合电路的前后级靠磁路耦合，它的各级放大电路的静态工作点相互独立。

4．光电耦合光电耦合器：是实现光电耦合的基本器件，它将发光元件（发光二极管）与光敏元件（光电三极管）相互绝缘地组合在一起。

工作原理：发光元件为输入回路，它将电能转换成光能；光敏元件为输出回路，它将光能再转换成电能，实现了两部分电路的电气隔离，从而可有效地抑制电干扰。

RC电路1．RC微分电路如图所示，电阻R和电容C串联后接入输入信号VI，由电阻R输出信号VO，当RC数值与输入方波宽度t W之间满足：τ(RC)《《t W，这种电路就称为微分电路。
