实验四 定时器计数器实验

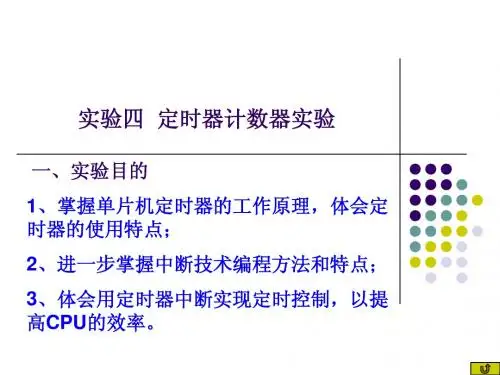

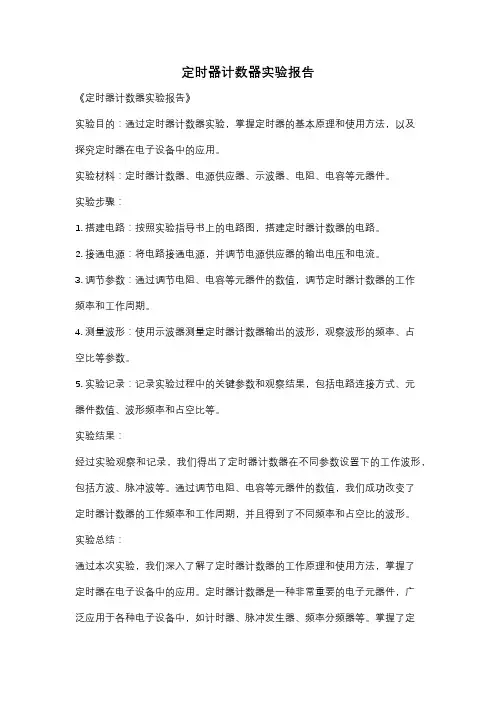

定时器计数器实验报告
《定时器计数器实验报告》
实验目的：通过定时器计数器实验，掌握定时器的基本原理和使用方法，以及
探究定时器在电子设备中的应用。

实验材料：定时器计数器、电源供应器、示波器、电阻、电容等元器件。

实验步骤：
1. 搭建电路：按照实验指导书上的电路图，搭建定时器计数器的电路。

2. 接通电源：将电路接通电源，并调节电源供应器的输出电压和电流。

3. 调节参数：通过调节电阻、电容等元器件的数值，调节定时器计数器的工作
频率和工作周期。

4. 测量波形：使用示波器测量定时器计数器输出的波形，观察波形的频率、占
空比等参数。

5. 实验记录：记录实验过程中的关键参数和观察结果，包括电路连接方式、元
器件数值、波形频率和占空比等。

实验结果：
经过实验观察和记录，我们得出了定时器计数器在不同参数设置下的工作波形，包括方波、脉冲波等。

通过调节电阻、电容等元器件的数值，我们成功改变了
定时器计数器的工作频率和工作周期，并且得到了不同频率和占空比的波形。

实验总结：
通过本次实验，我们深入了解了定时器计数器的工作原理和使用方法，掌握了
定时器在电子设备中的应用。

定时器计数器是一种非常重要的电子元器件，广
泛应用于各种电子设备中，如计时器、脉冲发生器、频率分频器等。

掌握了定
时器计数器的基本原理和使用方法，对我们今后的电子工程实践和研究具有重要意义。

在今后的学习和工作中，我们将继续深入研究和应用定时器计数器，不断提高自己的电子技术水平，为电子设备的设计和应用做出更大的贡献。

五、实验步骤 安装好仿真器，用串行数据通信线连接计算机与仿真器， 1、安装好仿真器，用串行数据通信线连接计算机与仿真器，把仿真 头插到模块的单片机插座中，打开实验台电源， 头插到模块的单片机插座中，打开实验台电源，打开仿真器电源 打开电脑。 打开电脑。 启动计算机，打开伟福仿真软件，进入仿真环境。 2、启动计算机，打开伟福仿真软件，进入仿真环境。首先进行仿真 器的设置，选择仿真器型号、仿真头型号、CPU类型 类型。 器的设置， 选择仿真器型号、仿真头型号、CPU类型。选择通信 端口，点击测试串行口，通信成功便可退出设置，进行仿真。 端口，点击测试串行口，通信成功便可退出设置，进行仿真。 3 、 在编辑窗口输入源程序 ， 保存 ， 文件名为 T5-1.ASM 等 。 对 T5ASM等源程序进行编译，编译无误后，执行程序， 1.ASM 等源程序进行编译， 编译无误后 ，执行程序 ，观察实验现 分析结果。 象，分析结果。 4、完成定时计数程序设计。 完成定时计数程序设计。 5、完成定时1秒程序设计。 完成定时1秒程序设计。
内部计数器起计数器的作用时，外部事件计数脉冲由T 内部计数器起计数器的作用时，外部事件计数脉冲由T0 （P3.4 脚引入定时器T 单片机在每个机器周期采样一次输入波形， ）脚引入定时器T0。单片机在每个机器周期采样一次输入波形， 因此单片机至少需要两个机器周期才能检测到一次跳变， 因此单片机至少需要两个机器周期才能检测到一次跳变，这就要 求被采样电平至少维持一个完整的机器周期， 求被采样电平至少维持一个完整的机器周期，以保证电平在变化 之前即被采样。 之前即被采样。同时这就决定了输入波形的频率不能超过机器周 期频率。 期频率。
计算机一般利用第三种方法实现
8051内部设有两个16位的定时器/计数器，可用软件控制。 8051内部设有两个16位的定时器/计数器，可用软件控制。 内部设有两个16位的定时器 定时器:对机器周期计数， 定时器:对机器周期计数， 每过一个机器周期，计数器内容加1 每过一个机器周期，计数器内容加1 ;

�
博学而笃志,切问而近思,仁在其中矣.(孔子)
三,实验内容 1,在P1.0脚上输出 脚上输出2KHz的方波. 的方波. , 脚上输出 的方波 2KHz的方波需要定时器产生 的方波需要定时器产生0.25ms连续的 的方波需要定时器产生 连续的 定时信号,可选用T0方式 方式2, 定时信号,可选用 方式 ,自动装入定时 初值的8位定时方式 位定时方式. 初值的 位定时方式.其中单片机的主频为 11.0592MHz. . 定时器初始值的计算公式: 定时器初始值的计算公式: (28-X)x11.0592/12=0.25x1000 定时器初始值应为: 定时器初始值应为 256-0.25×1000×11.0592/12=26=1AH × ×
博学而笃志,切问而近思,仁在其中矣.(孔子)
三,实验内容 1,参考程序: ,参考程序:
ORG 0000H AJMP START ORG 000BH ;T0中断入口地 中断入口地 CPL P1.0 RETI ORG 0100H START: MOV SP,#2FH MOV TMOD,#02H ;置T0为方式 为方式2 置 为方式 MOV TL0,#1AH ;延时 延时0.25mS的定时器初始值 延时 的定时器初始值 MOV TH0,#1AH SETB PT0 SETB TR0 SETB ET0 SETB EA ;开中断 开中断 SJMP $ 运行程序,用示波器观察波形的脉宽和周期. 运行程序,用示波器观察波形的脉宽和周期.

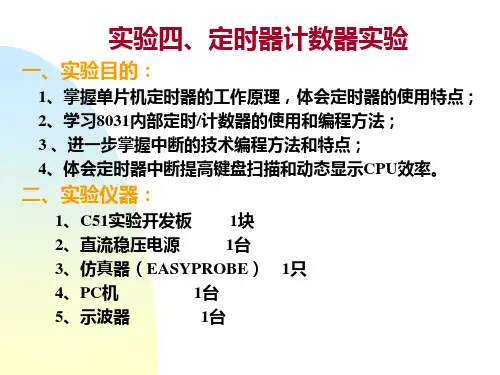

二,实验仪器 1,自制的C51实验开发板 ,自制的 实验开发板 2,直流稳压电源 , 3,仿真器(EASYPROBE) ,仿真器( ) 4,PC机 , 机 5,示波器 , 1块 块 1台 台 1只 只 1台 台 1台 台
博学而笃志,切问而近思,仁在其中矣.(孔子)

实验四定时计数器实验
一、实验目的
1.了解定时器8253的初始化及使用方法
2.会用逻辑笔或示波器观察8253的工作状态
二、实验要求
编写程序，使8253的定时/计数器2工作在方式3下，使逻辑笔交替显示三、实验算法
先对8253进行初始化，选择计数器2工作在方式3下，输入计数值ffH,则O2端输出以FFH为周期的方波，将O2端连到逻辑笔输入端即可观察现象。

四、实验电路图
如图所示：
五、程序清单
T IM_CTL EQU 203H
TIMER0 EQU 200H
TIMER1 EQU 201H
TIMER2 EQU 202H
MODE23 EQU 0B6H
MODE13 EQU 76H
CODE SEGMENT
ASSUME CS:CODE
START:
TT: CLI
MOV DX,TIM_CTL
MOV AL,MODE23
OUT DX,AL ；8253初始化，选择计数器2工作在方式3下 MOV DX,TIMER2
MOV AL,0FFh
OUT DX,AL
MOV AL,0FFh ；设置输入数值为FFFFH
OUT DX,AL
WT: JMP WT ；无限循环显示程序现象
CODE ENDS
END START
六、实验现象结果与分析
K0打开，逻辑笔有红绿变化
七、实验体会
通过本实验知道了如何运用8253定时计数，了解了8253的功能特点，知道了如何运用8253进行定时做事。

八、主要仪器设备
计算机、接口实验箱平台。
