K-DPR01 Profibus-DP RS485 中继器模块 5 6 7 8 9 GND_ISO_1 +5V_ISO_1 24V+IN DP1NC 站点参考地 站点 5V 正端 24V 电源正端 DP 网络段 1 的负端，数据线 A --
4.6
24VDC 电源端子
K-DPR01 模块的 24V 电源端子位于模块的侧面，为本模块供电，其示意图见图 4-3，接线端子 定义如表 4-3 所示。
和利时公司版权所有
3/10
K-DPR01 Profibus-DP RS485 中继器模块 DP2 网络通信负端 DP2 网络通信正端 参考地（一般不接线） DP2’网络通信负端 DP2’网络通信正端
A2 B2 DP2 M5.3 A2’ B2’
4.3
MODE 开关
MODE 开关为网络模式开关，用于控制两个网络段之间是否相通。 当 MODE 开关处于 ON 时，开启 DP1 网段与 DP2 网段之间通讯； 当 MODE 开关处于 OFF 时，切断 DP1 网段与 DP2 网段之间的通讯。
3. 指示灯说明
K-DPR01 面板上有 3 个指示灯，如图 2-1 所示。表 3-1 为指示灯状态及含义。 表 3-1 状态灯指示含义
名称 颜色 常亮 PWR 系统电源灯 绿 熄灭 熄灭 DP1 DP1 通讯灯 黄 闪烁 模块电源不正常 DP 通信通道回路正常，无数据流 网络 1 收到数据； 闪烁速度与通讯速率 相关，速率越快闪烁越快 含义 模块电源正常
和利时公司版权所有
重要信息
危险：表示存在风险，可能导致人身伤亡。

警告：表示存在风险，可能导致设备故障或损坏。

提示：提供帮助信息。
和利时公司版权所有
目
1. 2. 3. 4.
录
概述 ......................................................................................................................................................... 1 外观 ......................................................................................................................................................... 1 指示灯说明 ............................................................................................................................................. 2 功能原理 ................................................................................................................................................. 3 4.1 4.2 4.3 4.4 4.5 4.6 电路原理 ................................................................................................................................... 3 DP 网络接线端子 ..................................................................................................................... 3 MODE 开关 .............................................................................................................................. 4 终端电阻开关 ........................................................................................................................... 4 DB9 测试端子 ........................................................................................................................... 4 24VDC 电源端子 ...................................................................................................................... 5
4.4
终端电阻开关
Profibus 网段的终端站点必须设置终端电阻，且终端站点在网络运行期间不可断电。 TERM1 为 DP1 网段终端电阻开关，TERM2 为 DP2 网段终端电阻开关。 对于 DP1： 终端电阻开关 TERM1 处于 ON 时，DP1 端口接通终端电阻，DP1 端口与 DP1' 端口保持断开； 终端电阻开关 TERM1 处于 OFF 时，DP1 端口与 DP1' 端口接通（A1 与 A1’导通、B1 与 B1’ 导通） ； DP2 与 DP1 同理。
HOLLiAS MACS -K
系列模块
K-DPR01
Profibus-DP RS485 中继器模块使用说明书
2015 年 01 月 C 版
版权声明
本手册内容，包括文字、图表、标志、标识、商标、产品型号、软件程序、版面设计及其它内 容等，均受《中华人民共和国著作权法》 、 《中华人民共和国商标法》 、 《中华人民共和国专利法》及 与之适用的国际公约中有关著作权、商标权、专利权或其他财产所有权法律的保护，为和利时公司 专属所有或持有。 由于本手册中所描述的设备有多种使用方法，用户以及设备使用责任人必须保证每种方法的可 容许性。对由使用或错误使用这些设备造成的任何直接或间接损失，和利时公司将不负法律责任。 由于实际应用时的不确定因素，和利时公司不承担直接使用本手册中提供的数据的责任。 本手册仅供商业用户阅读，在未得到和利时公司书面授权的情况下，无论出于何种目的和原因， 不得以任何形式（包括电子、机械或其它形式）传播或复制本手册的任何内容。违者我公司将依法 追究其相关责任。 已核对本手册中的内容、图表与所述硬件设备相符，但误差难以避免，并不能保证完全一致。 同时，会定期对手册的内容、图表进行检查、修改和维护，恕不另行通知。 HollySys、和利时、 的字样和徽标均为和利时公司的商标或注册商标。手册中涉 及到的其他商标或注册商标属于它们各自的拥有者。
4.5
DB9 测试端子
1 6
2 7
3 8
4 9
5
图 4-2 DB9 引脚 DB9-1 为 DP1 网络段的测试端子，用来测试 DP 信号，其针脚定义如表 4-2： 表 4-2
引脚号 1 2 3 4 信号名称 NC 24V-IN DP1+ NC
DB9 引脚定义
指示 -24V 电源负端 DP 网络段 1 的正端，数据线 B --
图 4-3 表 4-3
序号 1 2 3
24V 电源端子
24V 电源端子定义
4. 功能原理
4.1 电路原理
图 4-1 电路原理图
4.2
DP 网络接线端子
K-DPR01 有组 DP 网络接线端子，定义表 4-1 如所示。 表 4-1
端子 A1 B1 DP1 M5.1 A1’ B1’
DP 接线端子定义
含义 DP1 网络通信负端 DP1 网络通信正端 参考地（一般不接线） DP1’网络通信负端 DP1’网络通信正端
和利时公司权所有
2/10
K-DPR01 Profibus-DP RS485 中继器模块 熄灭 DP2 DP1 通讯灯 黄 闪烁 DP 通信通道回路正常，无数据流 网络 2 收到数据； 闪烁速度与通讯速率 相关，速率越快闪烁越快

慢闪：0.5s 亮，1.5s 灭 快闪：0.5s 亮，0.5s 灭 闪亮：1.5s 亮，0.5s 灭
和利时公司版权所有
I
K-DPR01 Profibus-DP RS485 中继器模块
K-DPR01 Profibus-DP RS485 中继器模块
1. 概述
K-DPR01 为 K 系列 Profibus-DP RS485 中继器模块，用于放大 Profibus-DP 总线上的数据信号， 并连接各个总线段。 当网络中硬件设备 （Profibus-DP 上的所有站， 包括 IO 模块及仪表） 超过 32 个， 或者波特率对应的网络通讯距离已经超过规定范围时，可以使用 K-DPR01 来拓展网络连接。 中继器的两个网段之间是电气隔离，即每个接线网络段之间是隔离的，对于保护接口，抑制干 扰，故障排除是必不可少的。 中继器安装在 35mm 宽的标准 DIN 导轨上，与导轨采用卡扣的固定方式。与 Profibus-DP 总线 的 IO 模块通过标准 DP 屏蔽线缆连接，兼容 SM/FM/K 系列硬件及第三方仪表。

合集下载

DP光纤中继器操作手册

DP光纤中继器操作手册

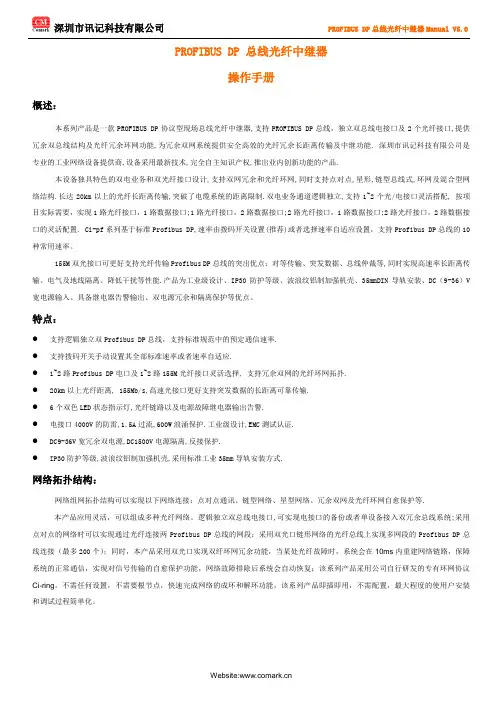

PROFIBUS DP 总线光纤中继器操作手册概述：本系列产品是一款PROFIBUS DP协议型现场总线光纤中继器,支持PROFIBUS DP总线，独立双总线电接口及2个光纤接口,提供冗余双总线结构及光纤冗余环网功能,为冗余双网系统提供安全高效的光纤冗余长距离传输及中继功能. 深圳市讯记科技有限公司是专业的工业网络设备提供商,设备采用最新技术,完全自主知识产权,推出业内创新功能的产品.本设备独具特色的双电业务和双光纤接口设计,支持双网冗余和光纤环网,同时支持点对点,星形,链型总线式,环网及混合型网络结构.长达20km以上的光纤长距离传输,突破了电缆系统的距离限制.双电业务通道逻辑独立,支持1~2个光/电接口灵活搭配, 按项目实际需要，实现1路光纤接口，1路数据接口;1路光纤接口，2路数据接口;2路光纤接口，1路数据接口;2路光纤接口，2路数据接口的灵活配置. Ci-pf系列基于标准Profibus DP,速率由拨码开关设置(推荐)或者选择速率自适应设置，支持Profibus DP总线的10种常用速率。
