2012年贵州省高职综合布线技能竞赛设计题

中等职业学校职业技能大赛《网络综合布线》竞赛试题一、注意事项：1、请按照以下比赛环境，检查比赛中使用硬件设备、连接线等设备、材料和软件是否齐全，计算机设备是否能正常使用。

2、禁止携带和使用移动存储设备、运算器、通信工具及参考资料。

3、操作过程中，需要及时保存设备配置。

比赛过程中，不要对任何设备添加密码。

4、比赛完成后，比赛设备、比赛软件和比赛试卷请保留在座位上，禁止带出考场外。

5、仔细阅读比赛试卷，分析需求，按照试卷要求，进行设备配置和调试。

6、比赛时间为180分钟。

二、比赛环境：竞赛软硬件环境：三、竞赛题：1．项目背景某著名集团公司因业务需要，现需在租借一套2层商务楼做为集团新增办公环境使用。

由于集团人员配备，规划需要。

需在1、2层分别设一个配线间，以及整栋楼还设有一个楼层分线箱。

由于传输性能需求，主干链路使用光纤、大对数来满足使用需求。

1)请根据例图1-2，实现客户规划需求。

模块一：光纤网布线及安装1)完成光纤配线架的上架安装。

2)按附图1-1、1-2所示，要求完成BD-FD3 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。

墙体至BD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入BD光纤配线架1-4号端口和FD3光纤配线架1-4号端口，制作标签。

3)按附图1-1、1-2所示，要求完成CD-BD 主干皮线光缆敷设，主干链路安装1根PVC线管Φ50mm，Φ50mm线管（与大对数合用）中敷设的线缆进6U机柜。

BD至CD机柜部分线管贴地敷设，主干光纤采用4根1芯皮线光缆敷设，并使用冷压方式制作光纤SC冷压接头，光纤整理入CD光纤配线架1-4号端口和BD光纤配线架的1-4号端口，制作标签。

4)按图1-1、1-2所示，要求完成FD3-FD1 楼层光纤敷设，楼层链路管材采用40线槽，楼层光纤采用2根1芯皮线光缆敷设，使用冷压方式制作光纤SC冷压接头，光纤整理入FD2光纤配线架1-2号端口和FD3光纤配线架1-2号端口，配线架上架，并制作标签。

赛 人
大
网
赛
要求：
站
技 术
每段双绞线长度合适， 端接处拆开长度合适， 端接位置合适、
资
线序正确，
源
剪掉牵引线。
网
每组包括：
3根跳线和端接6次，其中：
5对连接块上下端接共2次，
RJ45头端接3次（568B），
RJ45模块端接1次。
图3 测试链路路由图
16
⒎ 测试链路和线序测试（400分）
全
国
大
技
赛
能
21
FD2
1
1
网 1 21-2-FD2-1-2
21
FD2
1
2
0
1 22-1-FD2-1-3
22
FD2
1
3
1
1 23-1-FD2-1-4
23
FD2
1
4
2
1 23-2-FD2-1-5
23
FD2
1
5
3
1编制人24：-1（-FD只2能-1签-6 署参赛机2位4 号）
FD时2 间： 1
6
7
全
国
大
技
赛
能
⒋ 设计安装施工图（400分）
全

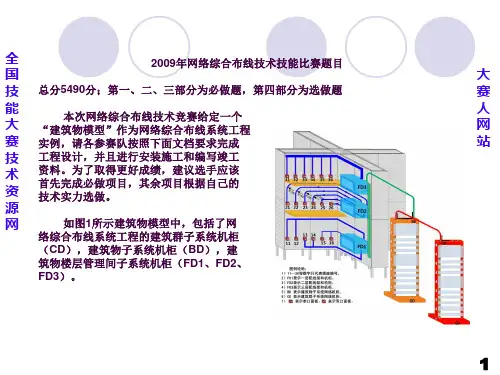

2009年网络综合布线技术技能比赛题目
国
大
技 总分5490分；第一、二、三部分为必做题，第四部分为选做题
赛
能 大
本次网络综合布线技术竞赛给定一个 “建筑物模型”作为网络综合布线系统工程
人 网
赛 实例，请各参赛队按照下面文档要求完成
站
技 工程设计，并且进行安装施工和编写竣工
术 资
资料。为了取得更好成绩，建议选手应该 首先完成必做项目，其余项目根据自己的 技术实力选做。

网络综合布线技术竞赛题目（中职）（满分7080分，时间180分钟）竞赛队编号：机位号：总分：分注意：1全部书面和电子版竞赛作品，只能填写竞赛组编号进行识别，不得填写任何形式的识别性标记。

2本竞赛中使用的器材、竞赛题等不得带出竞赛场地。

3本次网络综合布线技术竞赛给定一个“建筑群模型”作为网络综合布线系统工程实例，请各参赛队按文档要求完成工程设计，并且进行安装施工和编写竣工资料。

第一部分综合布线系统工程项目设计（1000分）请根据图1建筑群网络综合布线系统模型完成以下设计任务，裁判依据各参赛队提交的书面打印文档（均为A4幅面）评分，没有书面文档的项目不得分。

所有文件保存在电脑桌面上指定文件夹内（所述指定文件夹为“网络布线－机位号n”文件夹，以下不再复述），且仅该指定文件夹中指定文件（名）作为裁判评分依据。

所有电子文档均存放在上述文件夹中。

电子文档命名格式为“抽签号+制作文档名”，例如抽签号01号的“网络信息点点数统计表”的文档命名格式为“01网络信息点点数统计表”。

特别要求：1.选手不得使用U盘等存储工具，电脑上的USB口用封条覆盖，选手在比赛开始前应检查封条是否完整。

裁判收取文件时同时检查电脑USB口封条，如发现电脑的USB口封条被损坏，视为违规，本项目不予计分。

2. 所有文档必须在竞赛开始后120分钟内制作完成。

（含文件的保存、打印、装订所需时间）。

时间到点后选手将装订好的文档放桌上并离开电脑桌，否则本部分不予计分。

(一) 具体要求如下：1 完成网络信息点点数统计表（100分）要求使用Excel软件编制，采用A4幅面。

编制完成后文件保存到指定文件下，保存文件名为“抽签号+息点统计表”。

说明：图1中，线盒编号= 楼层序号+本楼层线盒（信息插座/盒）序号。

其中：楼层序号取1位数字，本楼层线盒序号取2位数字；要求：严格按上述设计描述，项目名称正确，表格设计合理、版面美观，信息点数量统计正确，相关含义说明清楚，且竞赛机位号（建筑物编号、编制人、审核人、审定人均填写竞赛机位号，不得填写其它内容）及日期说明完整。

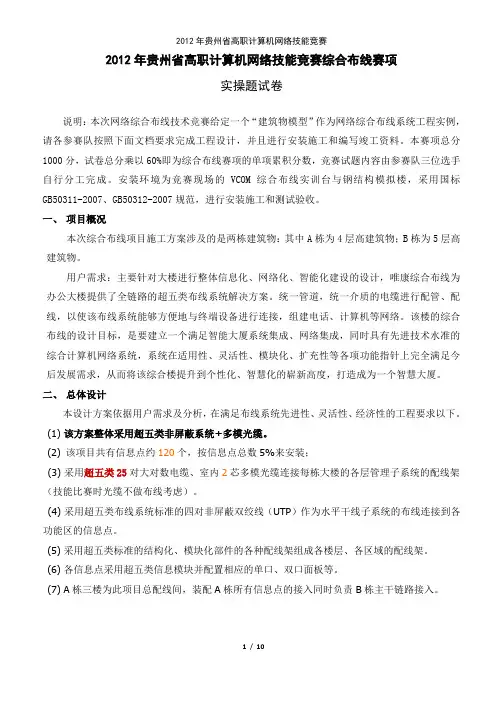

2012年贵州省高职计算机网络技能竞赛综合布线赛项实操题试卷说明：本次网络综合布线技术竞赛给定一个“建筑物模型”作为网络综合布线系统工程实例，请各参赛队按照下面文档要求完成工程设计，并且进行安装施工和编写竣工资料。

本赛项总分1000分，试卷总分乘以60%即为综合布线赛项的单项累积分数，竞赛试题内容由参赛队三位选手自行分工完成。

安装环境为竞赛现场的VCOM综合布线实训台与钢结构模拟楼，采用国标GB50311-2007、GB50312-2007规范，进行安装施工和测试验收。

一、项目概况本次综合布线项目施工方案涉及的是两栋建筑物：其中A栋为4层高建筑物；B栋为5层高建筑物。

用户需求：主要针对大楼进行整体信息化、网络化、智能化建设的设计，唯康综合布线为办公大楼提供了全链路的超五类布线系统解决方案。

统一管道，统一介质的电缆进行配管、配线，以使该布线系统能够方便地与终端设备进行连接，组建电话、计算机等网络。

该楼的综合布线的设计目标，是要建立一个满足智能大厦系统集成、网络集成，同时具有先进技术水准的综合计算机网络系统，系统在适用性、灵活性、模块化、扩充性等各项功能指针上完全满足今后发展需求，从而将该综合楼提升到个性化、智慧化的崭新高度，打造成为一个智慧大厦。

二、总体设计本设计方案依据用户需求及分析，在满足布线系统先进性、灵活性、经济性的工程要求以下。

(1) 该方案整体采用超五类非屏蔽系统+多模光缆。

(2) 该项目共有信息点约120个，按信息点总数5%来安装；(3) 采用超五类25对大对数电缆、室内2芯多模光缆连接每栋大楼的各层管理子系统的配线架（技能比赛时光缆不做布线考虑）。

(4) 采用超五类布线系统标准的四对非屏蔽双绞线（UTP）作为水平干线子系统的布线连接到各功能区的信息点。

(5) 采用超五类标准的结构化、模块化部件的各种配线架组成各楼层、各区域的配线架。

(6) 各信息点采用超五类信息模块并配置相应的单口、双口面板等。
