1．PN1.0MPa(10bar) （法兰标准GB9119.7-88）公称通径DN 法兰厚度C螺栓数量n螺母厚度m（max）螺栓规格及长度L螺栓规格及长度（法兰面衬3mm厚防腐层）L垫圈内径（min）外径（max）厚度h10 15 20 14141644412.1712.1712.17M12×50M12×50M12×55M12×55M12×55M12×6013.513.513.52424242.52.52.525 32 40 16181844412.1715.915.9M12×55M16×65M16×65M12×60M16×70M16×7013.517.517.52430302.53350 65 80 20202044815.915.915.9M16×70M16×70M16×70M16×75M16×75M16×7517.517.517.5303030333100 125 150 22222488815.915.919.0M16×70M16×70M20×80M16×75M16×75M20×8517.517.522303037333200 250 300 2426288121219.019.019.0M20×80M20×85M20×85M20×85M20×90M20×90222222373737333350 400 3032161619.022.3M20×90M24×100M20×95M24×10522263744342．PN1.6MPa(16bar) （法兰标准GB9119.8-88）公称通径DN 法兰厚度C螺栓数量n螺母厚度m（max）螺栓规格及长度L螺栓规格及长度（法兰面衬3mm厚防腐层）L垫圈内径（min）外径（max）厚度h10 15 20 14141644412.1712.1712.17M12×50M12×50M12×55M12×55M12×55M12×6013.513.513.52424242.52.52.525 32 40 16181844412.1715.915.9M12×55M16×65M16×65M12×60M16×70M16×7013.517.517.52430302.53350 65 80 20202044815.915.915.9M16×70M16×70M16×70M16×75M16×75M16×7517.517.517.5303030333100 125 150 22222488815.915.919.0M16×70M16×70M20×80M16×75M16×75M20×8517.517.522303037333200 250 300 26293212121219.022.322.3M20×85M24×95M24×100M20×90M24×100M24×105222626374444344350 400 3538161622.324.7M24×105M27×115M24×110M27×12026304450443．螺栓长度参数表管径（DN）法兰厚度（mm）连接法兰螺栓长度（mm）蝶阀厚度（mm）连接蝶阀螺栓长度（mm）止回阀厚度（mm）连接止回阀螺栓长度（mm）螺纹规格数量DN50 20 65 42 107 43 108 M16 4 DN80 20 65 45 110 64 129 M16 8 DN100 22 69 52 121 64 133 M16 8 DN125 22 69 55 124 70 139 M16 8 DN150 24 73 56 129 76 149 M20 8 DN200 24 73 61 134 89 162 M20 8 DN250 26 77 66 143 114 191 M20 12 DN300 28 81 77 158 114 195 M20 12 DN350 30 85 77 162 127 212 M20 16 DN400 32 89 102 191 140 229 M24 16 DN450 35 95 114 209 152 247 M24 20 DN500 38 101 130.3 232 152 253 M24 20 DN600 42 109 152 261 178 287 M27 20备注：法兰标准：GB/T 9119-2000，PN1.0MPa，突面板式平焊钢制法兰；阀门厚度标准：弗雷西蝶阀尺寸表。

4．规范管道卡码螺栓外露的标准：单位：mm管卡公称内径管卡内径管卡螺纹长度（A）管卡有效长度（B）管卡螺栓直径备注DN15 φ22 17 39 φ5 DN20 φ27 17 44 φ5 DN25 φ34 19 53 φ6 DN32 φ43 19 62 φ6 DN40 φ49 19 68 φ8 DN50 φ61 21 82 φ8 DN65 φ76 21 97 φ8 DN80 φ89 23 112 φ10 DN100 φ115 23 138 φ10 DN125 φ141 23 164 φ10 DN150 φ166 23 189 φ10 DN200 φ220 26 246 φ12 DN250 φ274 26 300 φ12 DN300 φ326 26 352 φ125．常用管道的支吊架间距。

5.1、塑料给水管的支吊架最大间距。

公称直径（mm）15 20 25 32 40 50 63 75 90 110 160支吊架的最大间距（m）立管0.8 0.9 1.0 1.1 1.3 1.6 1.8 2.0 2.2 2.4 2.6 水平管0.5 0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.35 1.55 1.7注：塑料管采用金属管卡作支架时，管卡与塑料管之间应用塑料带或橡胶物隔垫，并不宜过大或过紧。

5.2、钢管管道最大支吊架间距。

公称直径（mm）15 20 25 32 40 50 65 80 100 125 150 200 250 300支吊架的最大间距（m）保温管 2 2.5 2.5 2.5 3 3 4 4 4.5 6 7 7 8 8.5 不保温管 2.5 3 3.5 4 4.5 5 6 6 6.5 7 8 9.5 11 125.3、钢管支架规格序号管径支架固定距离支架规格直接长度单位重量kg1.DN350 9.5 10 [×2 L>2.DN300 12 14[L>3.DN250 11 12.5[L>4.DN200 9.5 10[L>5.DN150 8 8[L>6.DN125 7 L75*75*5 L>7.DN100 6.5 L75*50*5 L>8.DN80 6 L50*50*5 L>9.DN65 6 L50*50*5 L>10.DN50 5 L50*50*5 L>11.DN40 4.5 L50*50*5 L>12.DN32 4 L40*40*4 L>13.DN25 3.5 L40*40*4 L>14.DN20 3 L40*40*4 L>15.DN15 2.5 L30*30*3 L>。

合集下载

螺栓标准

螺栓标准

螺栓标准

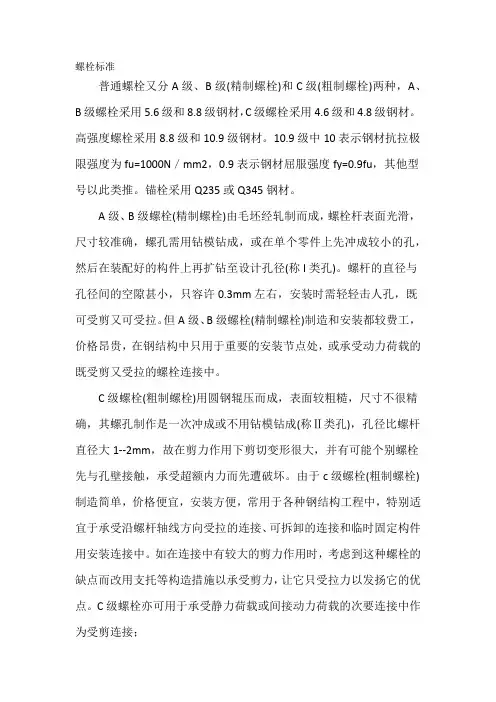

普通螺栓又分A级、B级(精制螺栓)和C级(粗制螺栓)两种，A、B级螺栓采用5.6级和8.8级钢材，C级螺栓采用4.6级和4.8级钢材。

高强度螺栓采用8.8级和10.9级钢材。

10.9级中10表示钢材抗拉极限强度为fu=1000N／mm2，0.9表示钢材屈服强度fy=0.9fu，其他型号以此类推。

锚栓采用Q235或Q345钢材。

A级、B级螺栓(精制螺栓)由毛坯经轧制而成，螺栓杆表面光滑，尺寸较准确，螺孔需用钻模钻成，或在单个零件上先冲成较小的孔，然后在装配好的构件上再扩钻至设计孔径(称I类孔)。

螺杆的直径与孔径间的空隙甚小，只容许0.3mm左右，安装时需轻轻击人孔，既可受剪又可受拉。

但A级、B级螺栓(精制螺栓)制造和安装都较费工，价格昂贵，在钢结构中只用于重要的安装节点处，或承受动力荷载的既受剪又受拉的螺栓连接中。

C级螺栓(粗制螺栓)用圆钢辊压而成，表面较粗糙，尺寸不很精确，其螺孔制作是一次冲成或不用钻模钻成(称Ⅱ类孔)，孔径比螺杆直径大1--2mm，故在剪力作用下剪切变形很大，并有可能个别螺栓先与孔壁接触，承受超额内力而先遭破坏。

由于c级螺栓(粗制螺栓)制造简单，价格便宜，安装方便，常用于各种钢结构工程中，特别适宜于承受沿螺杆轴线方向受拉的连接、可拆卸的连接和临时固定构件用安装连接中。

如在连接中有较大的剪力作用时，考虑到这种螺栓的缺点而改用支托等构造措施以承受剪力，让它只受拉力以发扬它的优点。

C级螺栓亦可用于承受静力荷载或间接动力荷载的次要连接中作为受剪连接；
,常用螺栓强度：普通的结构连接用4.8级的,有压力的法兰连接最低8.8级.。

螺丝常用国家标准

螺丝常用国家标准

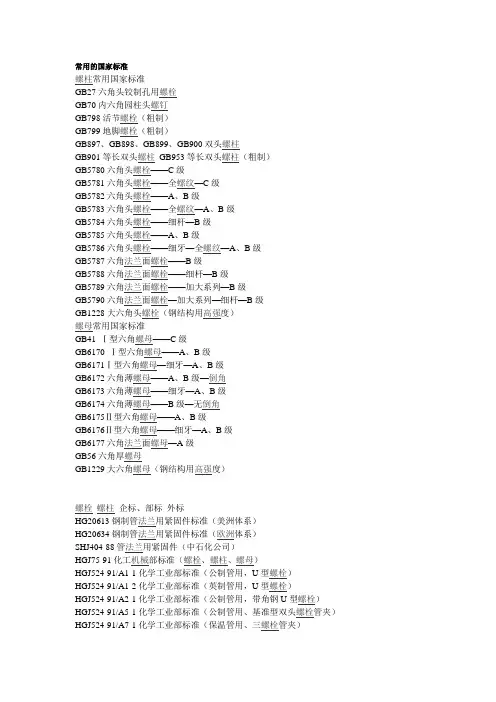

常用的国家标准螺柱常用国家标准GB27六角头铰制孔用螺栓GB70内六角园柱头螺钉GB798活节螺栓（粗制）GB799地脚螺栓（粗制）GB897、GB898、GB899、GB900双头螺柱GB901等长双头螺柱GB953等长双头螺柱（粗制）GB5780六角头螺栓——C级GB5781六角头螺栓——全螺纹—C级GB5782六角头螺栓——A、B级GB5783六角头螺栓——全螺纹—A、B级GB5784六角头螺栓——细杆—B级GB5785六角头螺栓——A、B级GB5786六角头螺栓——细牙—全螺纹—A、B级GB5787六角法兰面螺栓——B级GB5788六角法兰面螺栓——细杆—B级GB5789六角法兰面螺栓——加大系列—B级GB5790六角法兰面螺栓—加大系列—细杆—B级GB1228大六角头螺栓（钢结构用高强度）螺母常用国家标准GB41 Ⅰ型六角螺母——C级GB6170 Ⅰ型六角螺母——A、B级GB6171Ⅰ型六角螺母—细牙—A、B级GB6172六角薄螺母——A、B级—倒角GB6173六角薄螺母——细牙—A、B级GB6174六角薄螺母——B级—无倒角GB6175Ⅱ型六角螺母——A、B级GB6176Ⅱ型六角螺母——细牙—A、B级GB6177六角法兰面螺母—A级GB56六角厚螺母GB1229大六角螺母（钢结构用高强度）螺栓螺柱企标、部标外标HG20613钢制管法兰用紧固件标准（美洲体系）HG20634钢制管法兰用紧固件标准（欧洲体系）SHJ404-88管法兰用紧固件（中石化公司）HGJ75-91化工机械部标准（螺栓、螺柱、螺母）HGJ524-91/A1-1化学工业部标准（公制管用，U型螺栓）HGJ524-91/A1-2化学工业部标准（英制管用，U型螺栓）HGJ524-91/A2-1化学工业部标准（公制管用，带角钢U型螺栓）HGJ524-91/A5-1化学工业部标准（公制管用、基准型双头螺栓管夹）HGJ524-91/A7-1化学工业部标准（保温管用、三螺栓管夹）HGJ524-91/A8-1化学工业部标准（支杆用、三螺栓管夹）HGJ524-91/A9-1化学工业部标准（公制管用、双排螺栓管夹）HGJ524-91/A10-1化学工业部标准（公制管用、四螺栓管夹）HGJ524-91/A12-1化学工业部标准（保冷管用、管卡）HGJ524-91/A13-1化学工业部标准（保冷管用、双螺栓管夹）HGJ524-91/A14-1化学工业部标准（保冷管用、四螺栓管夹）HGJ524-91/A16-1化学工业部标准（吊环型吊杆）HGJ524-91/A19化学工业部标准（U型吊耳）GD0531水利电力部标准（双头螺柱）GD0532水利电力部标准（六角螺栓）H15化工机械部标准（拧入式用双头螺栓）H16化工机械部标准（等长双头螺柱）JB1164-73机械部标准（压力容器用等长双头螺柱）JB9-59机械部标准（光双头螺柱）JB2773机械部标准（Pg160-320kg/cm2双头螺柱）JB2774机械部标准（Pg160-320kg/cm2阶端双头螺柱）JB4707机械部标准（等长双头螺柱）SY10-76上海压力容器厂标准（阶端双头螺柱）SY11-76上海压力容器厂标准（双头螺柱）871G1-4南化集团设计院标准（锚固螺栓尺寸表M16-M36）871G1-5南化集团设计院标准（锚固螺栓尺寸表M39-M100）DIN931-70德国标准（六角头螺栓）DIN2510/3-74德国标准（拧入式—L、K、KU、Z双头螺柱）DIN2510/4-74德国标准（拧入式—GH、P、Q、RS双头螺柱）ASNI/ ASMEB18.2.1美国标准（六角头螺栓、螺柱）螺母国家标准螺母部标企标外国标准HG20613-97钢制管法兰用紧固件（美洲体系）HG20634-97钢制管法兰用紧固件（欧洲体系）SHJ404-88中石化公司标准（管法兰用紧固件）HGJ75-91化工机械部标准（螺母）GD0534水利电力部标准（厚六角螺母）GD0535水利电力部标准（六角螺母）H17-67化工机械部标准（螺母）JB2770-79机械部标准（Pg160-320kg/cm2接头螺母）JB2775-79机械部标准（Pg160-320kg/cm2螺母）JB2954-81机械部标准（汽轮机罩螺母技术条件）SY15-76上海压力容器厂标准（高压六角螺母）DIN2510/5-74德国标准（螺母）DIN2510/6-74德国标准（长螺母）ASME/ASNIB18.2.2美国标准（螺母）常用紧固件材料规范GB699碳素结构钢材料技术条件GB700优质碳素结构钢材料技术条件GB1220不锈钢材料技术条件GB1221不锈钢材料技术条件GB3077合金结构钢材料技术条件ASTM.A193/A194M-96a美国试验与材料学会标准（高温用合金钢和不锈钢螺栓材料的标准规范）ASTM.A194-96A美国试验与材料学会标准（与高温、高压用螺栓相配的碳钢和合金钢螺母标准规范）ASTM.A320/A320M-92美国试验与材料学会标准（低温用合金钢螺栓材料技术条件）ASTM.A307-93a美国试验与材料学会标准（σb为414Mpa碳钢螺栓与双头螺柱技术条件）ASTM A325-93a美国试验与材料学会标准（σb≥827Mpa/724Mpa热处理结构钢螺栓技术条件）ASTM A354-93美国试验与材料学会标准（淬火并回火的合金钢螺栓、双头螺栓和其他螺纹紧固件技术条件）ASTM A563/A563M-84美国试验与材料学会标准（碳钢和合金钢螺母技术条件）Q/BU.J.1517-95(核工业第二研究设计院标准)压水堆核电厂2.3级设备中螺钉类紧固件和阀杆用锻轧棒技术条件Q/BU.J.1518-95（核工业第二研究设计院标准）压水堆核电厂2.3级设备中螺母用锻轧棒技术条件MSH3-92（上海核工程研究设计院标准）核安全2.3级设备螺栓紧固件用42CrMo\40CrMoV锻轧棒技术条件。

螺栓标准

螺栓标准

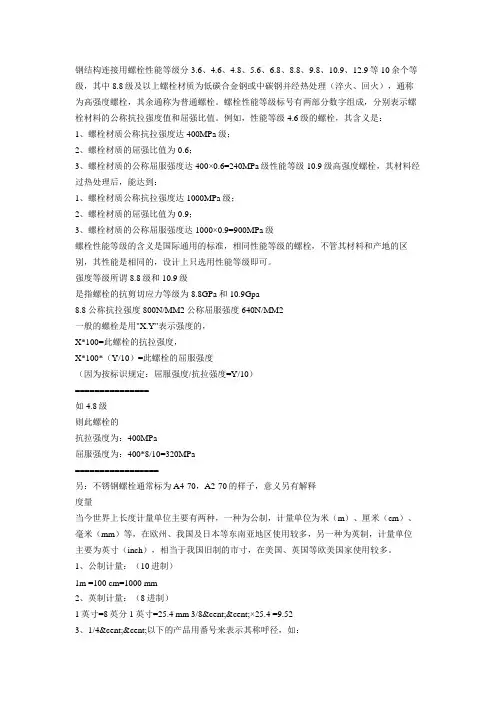

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。

螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。

例如，性能等级4.6级的螺栓，其含义是：1、螺栓材质公称抗拉强度达400MPa级；2、螺栓材质的屈强比值为0.6；3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：1、螺栓材质公称抗拉强度达1000MPa级；2、螺栓材质的屈强比值为0.9；3、螺栓材质的公称屈服强度达1000×0.9=900MPa级螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓，不管其材料和产地的区别，其性能是相同的，设计上只选用性能等级即可。

强度等级所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9Gpa8.8 公称抗拉强度800N/MM2 公称屈服强度640N/MM2一般的螺栓是用"X.Y"表示强度的，X*100=此螺栓的抗拉强度，X*100*（Y/10）=此螺栓的屈服强度（因为按标识规定：屈服强度/抗拉强度=Y/10）===============如4.8级则此螺栓的抗拉强度为：400MPa屈服强度为：400*8/10=320MPa=================另：不锈钢螺栓通常标为A4-70，A2-70的样子，意义另有解释度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。

1、公制计量：（10进制）1m =100 cm=1000 mm2、英制计量：（8进制）1英寸=8英分 1英寸=25.4 mm 3/8¢¢×25.4 =9.523、1/4¢¢以下的产品用番号来表示其称呼径，如：4#， 5#， 6#， 7#， 8#， 10#， 12#螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。

螺栓执行标准

螺栓执行标准

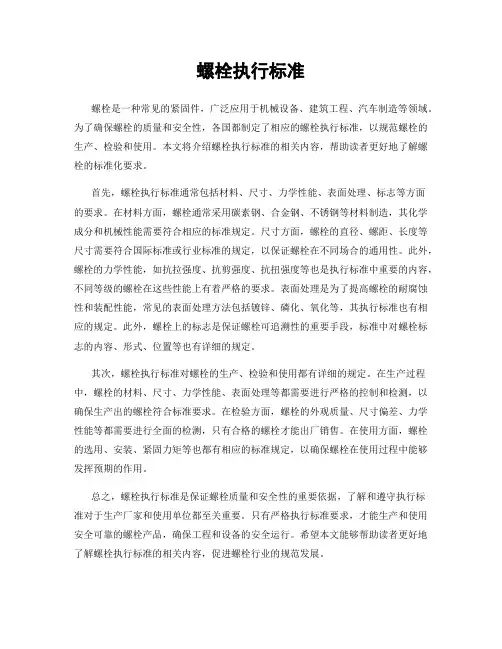

螺栓执行标准螺栓是一种常见的紧固件，广泛应用于机械设备、建筑工程、汽车制造等领域。
