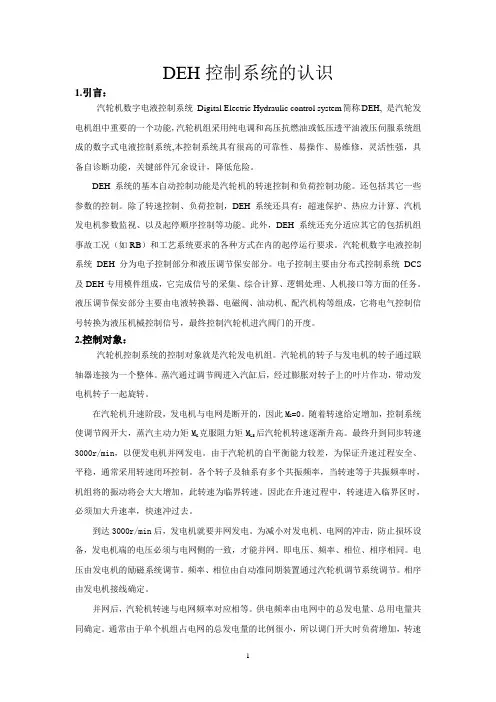

DEH控制系统的认识1.引言：汽轮机数字电液控制系统Digital Electric Hydraulic control system简称DEH, 是汽轮发电机组中重要的一个功能，汽轮机组采用纯电调和高压抗燃油或低压透平油液压伺服系统组成的数字式电液控制系统,本控制系统具有很高的可靠性、易操作、易维修，灵活性强，具备自诊断功能，关键部件冗余设计，降低危险。
DEH系统的基本自动控制功能是汽轮机的转速控制和负荷控制功能。
还包括其它一些参数的控制。
除了转速控制、负荷控制，DEH系统还具有：超速保护、热应力计算、汽机发电机参数监视、以及起停顺序控制等功能。
此外，DEH系统还充分适应其它的包括机组事故工况（如RB）和工艺系统要求的各种方式在内的起停运行要求。
汽轮机数字电液控制系统DEH分为电子控制部分和液压调节保安部分。
电子控制主要由分布式控制系统DCS 及DEH专用模件组成，它完成信号的采集、综合计算、逻辑处理、人机接口等方面的任务。
液压调节保安部分主要由电液转换器、电磁阀、油动机、配汽机构等组成，它将电气控制信号转换为液压机械控制信号，最终控制汽轮机进汽阀门的开度。
2.控制对象：汽轮机控制系统的控制对象就是汽轮发电机组。
汽轮机的转子与发电机的转子通过联轴器连接为一个整体。
蒸汽通过调节阀进入汽缸后，经过膨胀对转子上的叶片作功，带动发电机转子一起旋转。
在汽轮机升速阶段，发电机与电网是断开的，因此M G=0。
随着转速给定增加，控制系统使调节阀开大，蒸汽主动力矩M G克服阻力矩M LS后汽轮机转速逐渐升高。
最终升到同步转速3000r/min，以便发电机并网发电。
由于汽轮机的自平衡能力较差，为保证升速过程安全、平稳，通常采用转速闭环控制。
各个转子及轴系有多个共振频率，当转速等于共振频率时，机组将的振动将会大大增加，此转速为临界转速。
因此在升速过程中，转速进入临界区时，必须加大升速率，快速冲过去。
到达3000r/min后，发电机就要并网发电。
DEH简介一、deh调节系统的组成deh系统由汽轮机控制系统、安全系统、监视系统三部分组成。
汽轮机控制系统的任务是实现汽轮机的转速／负荷调节，是deh系统的最主要部分；汽轮机安全系统的任务就是同时实现汽轮机的维护停水以及维护试验、阀门试验等功能；汽轮机监视系统的任务则是实现对汽轮机转速、振动、轴向位移、蒸汽温度／压力、汽轮机金属温度等一些重要参数的测量、监视功能。
?汽轮机组的转速和负荷是通过改变主汽阀和调节汽阀的位置来控制的。
汽轮机控制系统deh将要求的阀位信号送至伺服油动机，并通过伺服油动机控制阀门的开度来改变进汽量。
deh接受来自汽轮机组的反馈信号（转速、功率、主汽压力等）及运行人员的指令，进行计算，发出输出信号至伺服油动机。
二、升速控制输出功率闭环控制就是deh的基本掌控功能，其中存有输出功率取值掌控逻辑、冷机掌控逻辑、临界输出功率辨识与掌控逻辑、闯红灯试验掌控逻辑等。
在巴韦县过程中，deh将输出功率取值与测距模件收集至的实际输出功率展开比较，如果存有偏差，输出功率pi调节器便产生一个阀位指令，电液转换器掌控调节汽门上开度出现发生改变，并使汽轮机实际输出功率逐渐与取值值成正比，消解输出功率偏差。
?deh控制系统具备自动和手动两种巴韦县方式。
自动巴韦县就是指deh根据高压内缸金属温度自动从冷态、温态、热态或冰冻态四条巴韦县曲线中挑选适当的再升速率，并自动确认低速暖机和中速暖机的输出功率及冷机逗留时间，自动冲临界，直到3000rpm定速。
手动升速是指运行人员根据经验自行判断机组的温度状态，然后通过操作员站设定目标转速和目标升速率。
当运行人员设定的目标转速接近临界转速区时，deh程序将自动跳过临界区，即运行人员无法将目标转速设定在临界区内。
手动升速时低速和中速暖机点及暖机时间由运行人员决定。
自动和手动升速可根据需要随时进行切换。
加装了三个测距接收器，三路输出功率测量信号经测距模件内部三挑选二逻辑处置后，获得deh所需的输出功率意见反馈信号。
deh工作原理
1. DEH（Disproportionate Excitation of Hydrogen）工作原理是通过在两极之间施加高频交流电压，实现氢气与氧气的进一步电离和激发。
2. 当氢气通过DEH时，氢分子会受到电场作用力，因而被分解成两个氢离子（H+）和两个电子（e-）。
3. 进一步的电离过程将产生更多的氢离子和氧气分子。
氢离子与氧气分子之间会发生化学反应，产生水和释放出能量。
4. 这种释放的能量可以被用作动力源，如产生电力或直接驱动机械设备。
5. DEH工作时需要消耗电能来提供高频交流电压，以维持氢气和氧气的电离状态，保持反应继续进行。
6. DEH工作原理与燃烧引擎不同，它通过电离和化学反应直接转化能量，而不是通过燃烧产生的热能转化。
这使得DEH 相对来说更加高效和环保。

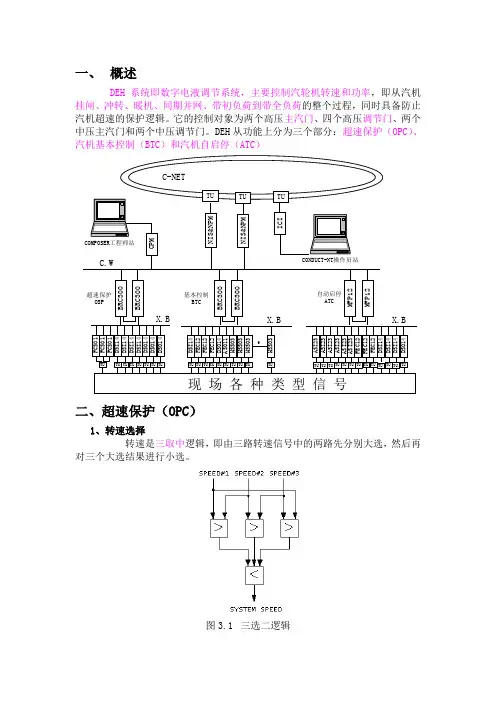

一、概述DEH系统即数字电液调节系统，主要控制汽轮机转速和功率，即从汽机挂闸、冲转、暖机、同期并网、带初负荷到带全负荷的整个过程，同时具备防止汽机超速的保护逻辑。
它的控制对象为两个高压主汽门、四个高压调节门、两个中压主汽门和两个中压调节门。
DEH从功能上分为三个部分：超速保护（OPC）、汽机基本控制（BTC）和汽机自启停（ATC）二、超速保护（OPC）1、转速选择转速是三取中逻辑，即由三路转速信号中的两路先分别大选，然后再对三个大选结果进行小选。
图3.1 三选二逻辑2、当出现以下情况时认为转速信号故障：●任意两路转速故障●一路转速故障，另外两路转速偏差大●三路转速互不相同●转速给定大于500RPM时，系统转速与给定相差100RPM发生系统转速故障后，DEH自动将系统转速设定为一个很大的数值，这样将产生超速跳闸命令。
3、超速保护（OPC）通过控制OPC电磁阀快速关闭GV和IV，并将转速维持在3000RPM。
它实际上由两部分组成：转速大于103％保护和并网后甩负荷预感器（LDA）。
以下条件引起OPC保护动作：●未进行电气超速或者机械超速试验,转速超过3090RPM●甩负荷油开关解列后转速大于2900RPM时转速飞升过快（加速度）发电机解列瞬间如果中压缸排汽压力（IEP）大于额定值的15％或者该测点发生故障，则无论此时转速是否超过3090RPM，OPC电磁阀都要动作2秒，这就是甩负荷预感器的功能。
4、超速试验超速试验必须在3000RPM定速（转速大于2950RPM）、油开关未合闸的情况下进行，它包括OPC超速试验（103％）、电气超速试验（110％）和机械超速试验（111～112％）。
这三项试验在逻辑上相互闭锁，即任何时候只有一项超速试验有效。
对于机械超速试验，除满足上述条件外，（ETS操作盘上的“超速保护”钥匙开关必须在“试验”位。
既机械超速试验允许条件）。
在电气或者机械超速试验过程中，如果汽机转速超过3360RPM仍未跳闸，为安全起见DEH将无条件发出超速跳闸指令送ETS三、基本控制基本控制部分是DEH的核心，它提供与转速和负荷控制相关的逻辑、调节回路，DEH有三个重要的调节回路，即转速回路、调级级压力回路，功率回路。
