ptc热敏电阻知识

  • 格式：doc
  • 大小：1.19 MB
  • 文档页数：35

热敏电阻热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)PTC热敏电阻(PTC Thermistor)PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻有机高分子PTC热敏电阻PTC热敏电阻根据其用途的不同分为: 自动消磁用PTC热敏电阻延时启动用PTC热敏电阻恒温加热用PTC热敏电阻过流保护用PTC热敏电阻过热保护用PTC热敏电阻传感器用PTC热敏电阻一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途. NTC热敏电阻(NTC Thermistor)NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.NTC热敏电阻根据其用途的不同分为: 功率型NTC热敏电阻补偿型NTC热敏电阻测温型NTC热敏电阻PTC热敏电阻的发展1950年荷兰PHLIPS公司的海曼等人,在BaTiO3材料中掺入稀土元素做半导化实验时,发现这种半导体材料的电阻率具有很高的正温度系数,存在很强的PTC效应, 探索这种现象的机理很快成为引人瞩目的研究课题.几十年来, 在世界众多科学工作者的努力下,在许多方面取得了重大突破.不仅理论日臻成熟, 其应用范围也在不断扩大. 随着研发和设计工程师对PTC热敏电阻的了解越来越深刻,许多新用途不断被开发出来,目前已渗透到日常生活、工业技术、军事科学、通讯、宇航等各个领域.在我国,从60年代开始PTC热敏电阻的科研工作并逐步发展到生产, 1982年,"仪表材料学会"从敏感元件角度组织第一次PTC讨论会;1990年,<家电科技>杂志在广州组织家电轻工系统PTC讨论会,迄今已举行过八次;1990年,国家科委组织科研院所及厂家对PTC热敏电阻及应用器件进行攻关,使PTC热敏电阻进入快速发展时期,到目前已形成多个年产5000万只的骨干大厂分布于山东、广东、浙江、四川、湖北、江苏等地.目前大量被使用的PTC热敏电阻种类: 恒温加热用PTC热敏电阻过流保护用PTC热敏电阻空气加热用PTC热敏电阻延时启动用PTC热敏电阻传感器用PTC热敏电阻自动消磁用PTC热敏电阻PTC热敏电阻工作原理PTC热敏电阻(正温度系数热敏电阻)是一种具温度敏感性的半导体电阻,一旦超过一定的温度(居里温度)时,它的电阻值随着温度的升高几乎是呈阶跃式的增高.PTC热敏电阻本体温度的变化可以由流过PTC热敏电阻的电流来获得,也可以由外界输入热量或者这二者的叠加来获得.陶瓷材料通常用作高电阻的优良绝缘体,而陶瓷PTC热敏电阻是以钛酸钡为基,掺杂其它的多晶陶瓷材料制造的,具有较低的电阻及半导特性.通过有目的的掺杂一种化学价较高的材料作为晶体的点阵元来达到的:在晶格中钡离子或钛酸盐离子的一部分被较高价的离子所替代,因而得到了一定数量产生导电性的自由电子.对于PTC热敏电阻效应,也就是电阻值阶跃增高的原因,在于材料组织是由许多小的微晶构成的,在晶粒的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越界进入到相邻区域中去,因此而产生高的电阻.这种效应在温度低时被抵消:在晶界上高的介电常数和自发的极化强度在低温时阻碍了势垒的形成并使电子可以自由地流动.而这种效应在高温时,介电常数和极化强度大幅度地降低,导致势垒及电阻大幅度地增高,呈现出强烈的PTC效应.PTC热敏电阻的分类热敏电阻是敏感元件的一类,其电阻值会随着热敏电阻本体温度的变化呈现出阶跃性的变化,具有半导体特性.热敏电阻按照温度系数的不同分为: 正温度系数热敏电阻(简称PTC热敏电阻)负温度系数热敏电阻(简称NTC热敏电阻)PTC热敏电阻(PTC Thermistor)PTC是Positive Temperature Coefficient 的缩写,意思是正的温度系数,泛指正温度系数很大的半导体材料或元器件.通常我们提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻.PTC热敏电阻是一种典型具有温度敏感性的半导体电阻,超过一定的温度(居里温度)时, 它的电阻值随着温度的升高呈阶跃性的增高.PTC热敏电阻根据其材质的不同分为: 陶瓷PTC热敏电阻有机高分子PTC热敏电阻PTC热敏电阻根据其用途的不同分为: 自动消磁用PTC热敏电阻延时启动用PTC热敏电阻恒温加热用PTC热敏电阻过流保护用PTC热敏电阻过热保护用PTC热敏电阻传感器用PTC热敏电阻一般情况下,有机高分子PTC热敏电阻适合过流保护用途,陶瓷PTC热敏电阻可适用于以上所列各种用途. NTC热敏电阻(NTC Thermistor)NTC是Negative Temperature Coefficient 的缩写,意思是负的温度系数,泛指负温度系数很大的半导体材料或元器件.通常我们提到的NTC是指负温度系数热敏电阻,简称NTC热敏电阻.NTC热敏电阻是一种典型具有温度敏感性的半导体电阻,它的电阻值随着温度的升高呈阶跃性的减小.NTC热敏电阻是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的.这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料.温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低.NTC热敏电阻根据其用途的不同分为: 功率型NTC热敏电阻补偿型NTC热敏电阻测温型NTC热敏电阻延时启动PTC热敏电阻从PTC热敏电阻的I-t特性曲线得知，外加电压后PTC热敏电阻需经历一段时间才能达到高阻态, 这种延迟特性被用于延时启动用途。

电机启动PTC热敏电阻外形结构应用原理电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。

当转动正常后，为了节约能源，需要的转矩又要大幅度下降。

给电机加一组辅助线圈，只在启动时工作，正常后它就断开。

将PTC热敏电阻串联在启动辅助线圈，启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.型号参数电子镇流器、节能灯预热软启动PTC热敏电阻外形结构应用原理将PTC热敏电阻用在节能灯电子镇流器上，不必改动线路将产品直接跨接在灯管的谐振电容两端，可以改变电子镇流器、电子节能灯的硬启动为预热启动，灯丝的预热时间达0.4-2.0秒，可延长灯管寿命四倍以上。

应用PTC热敏电阻实现预热启动如下图：刚接通开关时，Rt处于常温态，其阻值远远低于C2阻值，电流通过C1，Rt形成回路预热灯丝。

约0.4-2秒后，Rt焦耳热温度超过居里温度Tc跃入高阻态，其阻值远远高于C2阻抗，电流通过C1、C2形成回路导致L谐振，产生高压点亮灯管。

对某一特定的电子镇流器、电子节能灯而言，所选用的PTC阻值越大、体积越小、居里温度越低，其功耗就越小、预热时间亦越短；反之功耗就越大，预热时间亦越长。

电子节能灯预热软启动电路图型号参数使用注意1.公司产品种类繁多，居里温度为75℃、85℃、105℃的产品目前使用最为普遍.2.除上表所列规格型号之外，可按用户要求设计不同尺寸、开关温度、阻值和耐电压的PTC热敏电阻.3.SPMZA系列PTC热敏电阻已取得关于ROHS限制的六种有毒、有害物质含量的SGS测试报告.电子镇流器、节能灯软启动用PTC热敏电阻器选用指南基于增大延时时间可通过提高居里温度和体积、减小阻值等途径来实现，确定以下基本原则：1.节能灯工作时灯内温度较高， PTC热敏电阻器的居里温度不能太低，否则延时时间太短，起不到预热效果，居里温度在100 ℃以上为宜；2.启动线路为单电容时，PTC热敏电阻器耐电压要求较高，通常在800V以上；3.电阻率高的PTC热敏电阻器在可靠性方面可得到巨大的提升，在满足启动特性的前提下应优先选用；4.必须考虑在低温启动时的情况，在低温时，PTC热敏电阻器的热平衡电阻相应较低，可能造成灯管不启动；5.PTC热敏电阻器的开关寿命最好大于100，000次；6.预热时间不能小于0.4秒；7.启动完毕后，PTC热敏电阻器的功耗应符合有关规定。

过载保护PTC热敏电阻产品概述过载保护用PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件，俗称"自复保险丝""万次保险丝"。

它取代传统的保险丝，可广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，过载保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。

传统的保险丝在线路熔断后无法自行恢复，而过载保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。

选用过载保护用PTC热敏电阻作为过流过热保护元件，首先确认线路最大正常工作电流（就是过载保护用PTC热敏电阻的不动作电流）和过载保护用PTC热敏电阻安装位置（正常工作时）最高环境温度、其次是保护电流（就是过载保护用PTC热敏电阻的动作电流）、最大工作电压、额定零功率电阻，同时也应考虑元件的外形尺寸等因素。

如下图所示：使用环境温度，不动作电流及动作电流三者之间的关系。

应用原理当电路处于正常状态时，通过过载保护用PTC热敏电阻的电流小于额定电流，过载保护用PTC热敏电阻处于常态，阻值很小，不会影响被保护电路的正常工作。

当电路出现故障，电流大大超过额定电流时，过载保护用PTC热敏电阻陡然发热，呈高阻态，使电路处于相对"断开"状态，从而保护电路不受破坏。

合集下载

PTC热敏电阻基础知识

PTC热敏电阻基础知识

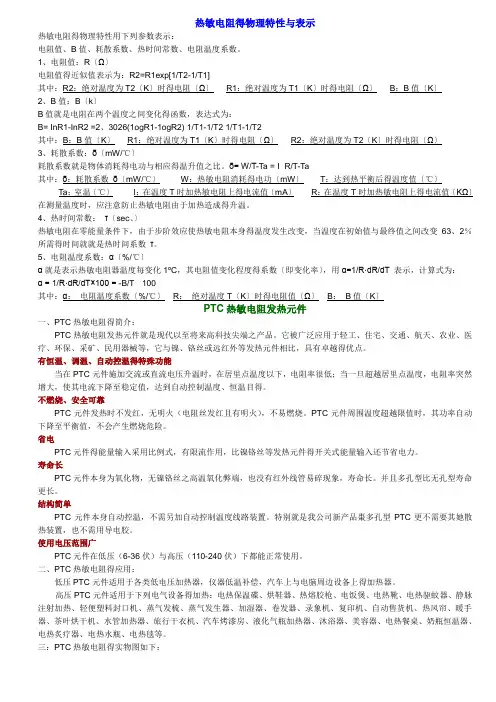

热敏电阻得物理特性与表示热敏电阻得物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。

1、电阻值：R〔Ω〕电阻值得近似值表示为：R2=R1exp[1/T2-1/T1]其中：R2：绝对温度为T2〔K〕时得电阻〔Ω〕R1：绝对温度为T1〔K〕时得电阻〔Ω〕B：B值〔K〕2、B值：B〔k〕B值就是电阻在两个温度之间变化得函数，表达式为：B= InR1-InR2 =2、3026(1ogR1-1ogR2) 1/T1-1/T2 1/T1-1/T2其中：B：B值〔K〕R1：绝对温度为T1〔K〕时得电阻〔Ω〕R2：绝对温度为T2〔K〕时得电阻〔Ω〕3、耗散系数：δ〔mW/℃〕耗散系数就是物体消耗得电功与相应得温升值之比。

δ= W/T-Ta = I² R/T-Ta其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗得电功〔mW〕T：达到热平衡后得温度值〔℃〕Ta：室温〔℃〕I：在温度T时加热敏电阻上得电流值〔mA〕R：在温度T时加热敏电阻上得电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成得升温。

4、热时间常数：τ〔sec、〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身得温度发生改变，当温度在初始值与最终值之间改变63、2％所需得时间就就是热时间系数τ。

5、电阻温度系数：α〔%/℃〕α就是表示热敏电阻器温度每变化1ºC，其电阻值变化程度得系数〔即变化率〕，用α=1/R·dR/dT 表示，计算式为：α = 1/R·dR/dT×100 = -B/T²×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时得电阻值〔Ω〕B：B值〔K〕PTC热敏电阻发热元件一、PTC热敏电阻得简介：PTC热敏电阻发热元件就是现代以至将来高科技尖端之产品。

它被广泛应用于轻工、住宅、交通、航天、农业、医疗、环保、采矿、民用器械等，它与镍、铬丝或远红外等发热元件相比，具有卓越得优点。

PTC热敏电阻基础知识分析

PTC热敏电阻基础知识分析

PTC热敏电阻基础知识分析
一、工作原理：
二、特性参数：
1.热敏系数（α）：热敏系数是指PTC热敏电阻单位温度变化时，电
阻值相应变化的比例，通常以%/°C表示。

2.额定电阻值（R25）：额定电阻值是指在指定温度（通常为25°C）下的电阻值。

3. 最高温度（Tmax）：最高温度指PTC热敏电阻可以安全工作的最
高温度。

4.质量温度系数（β）：质量温度系数是指PTC热敏电阻材料质量随
温度变化的程度，通常以单位质量温度系数%/°C表示。

三、应用领域：
四、优点：
1.可靠性高：PTC热敏电阻在温度变化时具有很高的灵敏度和稳定性，能够准确地感知温度变化并做出相应的响应。

2.响应速度快：PTC热敏电阻具有快速的响应速度，能够在极短的时
间内感知到温度的变化并改变电阻值。

3.结构简单：PTC热敏电阻的结构相对简单，制造成本相对较低，容
易集成到各种电路中。

综上所述，PTC热敏电阻是一种根据温度变化来改变电阻值的电阻器件。

其工作原理是利用半导体材料的特性，在温度升高时电阻值呈指数增
加。

PTC热敏电阻广泛应用于温度保护和限流控制等领域，具有高可靠性、快速响应和简单结构等优点。

了解PTC热敏电阻的基础知识，有助于在实
际应用中合理选择和使用该器件。

PTC基本常识

PTC基本常识


动作时间和环境温度的关系
PTC动作（Trip）的速度和异常电流大小，与所选元件及环 境温度有绝对的关系。温度越高电流越大，则动作时间越快。
例如： 对于同样的5A电流，20℃时动作时间为8秒，而60℃ 时为5秒。对于相同的温度下（20℃），5A电流8秒动作，而 15A电流则为0.1秒就动作。
第三部分 PTC分类
3.PFX系列 径向为电子学线路带领了类型
操作范围: 0.1 ~ 14.0 (A) 最大电压: 60 ~ 72 (Vdc) / 30(Vdc) / 16(Vdc) 主要用途：电磁的负荷，照明压载物，喇叭 筒，马达，狂热者，组- 顶端的盒子，变压 器, 等等。
第三部分 PTC分类
温度对PTC元件的影响
环境温度的提高在超过20℃时，便会造成通过PTC元件的电流 逐减（该电流为工作电流 ）。当环境温度达到85℃时通过 的电流会仅剩一半。环境温度在20℃时线路上的电流100%流 过PTC，但如有超过两倍以上额定电流产生，PTC便会动作， 此时电流为动作电流 。这两个电流就会随着温度的上升 而逐减。
表征阻温特性好坏的重要参数是温度系数α,反映的是阻温特性 曲线的陡峭程度。温度系数α越大，PTC热敏电阻对温度变化的反应就越灵 敏，即PTC效应越显著，其相应的PTC热敏电阻的性能也就越好，使用寿命 就越长。PTC热敏电阻的温度系数定义为温度变化导致的电阻的相对变化. α = (lgR2-lgR1)/(T2-T1) 一般情况下，T1取Tc+15℃ ，T2取Tc+25℃来 计算温度系数。
的界面上,即所谓的晶粒边界(晶界)上形成势垒,阻碍电子越
界进入到相邻区域中去, 因此而产生高的电阻.这种效应在
温度低时被抵消:在晶界上高的介电常数和自发的极化强度
ptc热敏电阻知识

ptc热敏电阻知识

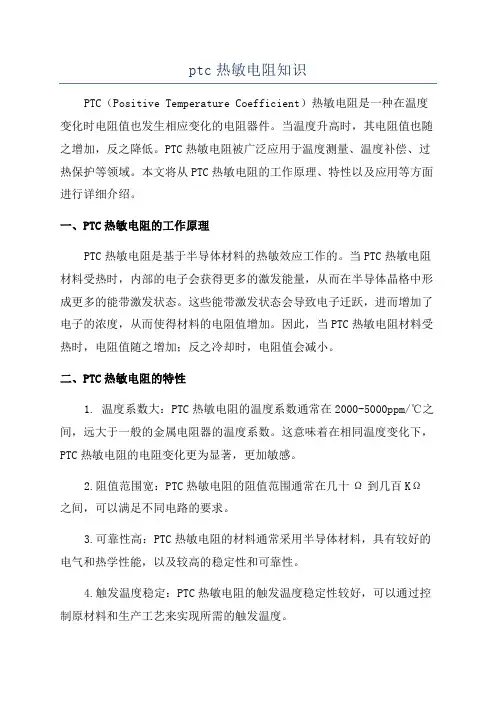

ptc热敏电阻知识PTC（Positive Temperature Coefficient）热敏电阻是一种在温度变化时电阻值也发生相应变化的电阻器件。

当温度升高时，其电阻值也随之增加，反之降低。

PTC热敏电阻被广泛应用于温度测量、温度补偿、过热保护等领域。

本文将从PTC热敏电阻的工作原理、特性以及应用等方面进行详细介绍。

一、PTC热敏电阻的工作原理PTC热敏电阻是基于半导体材料的热敏效应工作的。

当PTC热敏电阻材料受热时，内部的电子会获得更多的激发能量，从而在半导体晶格中形成更多的能带激发状态。

这些能带激发状态会导致电子迁跃，进而增加了电子的浓度，从而使得材料的电阻值增加。

因此，当PTC热敏电阻材料受热时，电阻值随之增加；反之冷却时，电阻值会减小。

二、PTC热敏电阻的特性1. 温度系数大：PTC热敏电阻的温度系数通常在2000-5000ppm/℃之间，远大于一般的金属电阻器的温度系数。

这意味着在相同温度变化下，PTC热敏电阻的电阻变化更为显著，更加敏感。

2.阻值范围宽：PTC热敏电阻的阻值范围通常在几十Ω到几百KΩ之间，可以满足不同电路的要求。

3.可靠性高：PTC热敏电阻的材料通常采用半导体材料，具有较好的电气和热学性能，以及较高的稳定性和可靠性。

4.触发温度稳定：PTC热敏电阻的触发温度稳定性较好，可以通过控制原材料和生产工艺来实现所需的触发温度。

三、PTC热敏电阻的应用1.温度测量和补偿：由于PTC热敏电阻的阻值与温度呈正相关，可以通过测量PTC热敏电阻的电阻值来得到温度信息。

在电子设备中，常用PTC热敏电阻作为温度传感器，用于测量电路板、电子元器件等的温度，并进行温度补偿。

2.过热保护：PTC热敏电阻的阻值与温度呈正相关，因此可以利用其特性实现过热保护功能。

当PTC热敏电阻所在的电路或设备发生过热时，电阻值会急剧升高，从而限制电流流过，起到过热保护的作用。

3.温度控制：PTC热敏电阻可以用于温度控制电路中，通过控制PTC 热敏电阻的电阻值来实现对温度的控制。
