2020-2021【物理】中考物理欧姆定律的计算问题解答题压轴题提高专题练习附详细答案

一、初中物理欧姆定律问题1．在如图甲所示的电路中，R 1为定值电阻，滑动变阻器R 2上标有“20Ω 0.5A"，当滑片P 由c 点移到a 端的过程中，电压表示数U 随滑动变阻器R 2接入电路的阻值变化情况如图乙所示，R 1的最小功率是0.4 W 。

在保证电路元件安全的条件下，下列说法正确的是（ ）A ．电源电压为5 VB ．R 1的阻值为20ΩC ．R 2接入电路的最小阻值为2ΩD ．R 2的最小功率是0.8 W【答案】C 【解析】 【分析】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；(1)根据P =I 2R 可知：电路中电流最小时R 1的功率最小，所以当R 1的功率最小时滑动变阻器连入电路的电阻最大，即在a 点，由图乙可知，R 2为20Ω时，电压表的示数为2V ，根据P =UI 求出此时电路的电流，然后根据欧姆定律求出两端的电压，根据串联电路的电压特点即可求出电源电压；(2)根据欧姆定律求出R 1的阻值；(3)由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据欧姆定律求出电路中最小电阻，利用电阻的串联特点即可求出R 2接入电路的最小阻值；(4)根据电路中的电流变化范围，利用P =UI 求出滑动变阻器的功率变化范围，据此得出R 2的最小功率。

【详解】由图甲所示电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表测定值电阻R 1两端电压；A ．由于R 1是定值电阻，根据P =I 2R 可知，电路中电流最小时R 1的功率最小，当电流最小时滑动变阻器连入电路的电阻最大，则由图乙知，滑动变阻器连入电路的电阻为20Ω，此时电压表的示数为2V ，根据P =UI 可得，此时电路的电流110.4W 0.2A 2VP I U ===最小最小 根据UI R=和串联电路的电压特点可得电源电压210.2A 20Ω2V 6V U I R U =+=⨯+=最小最大故A 错误； B ．根据UI R=可得R 1的阻值 112V10Ω0.2AU R I ===最小 故B 错误；C ．由于滑动变阻器R 2上标有“20Ω0.5A ”，则电路中的最大电流为0.5A ，根据U I R=可得最小总电阻6V12Ω0.5AU R I ===最小最大 则此时滑动变阻器的最小阻值为1212Ω10Ω2ΩR R R =-=-=最小最小故C 正确；D ．由前面解答可知，电路中电流的取值范围为0.2A ∼0.5A ，滑动变阻器消耗的功率()()22222116V 10Ω0.9W 100.3W P U I U U I UI I R I I I ==-=-=⨯-⨯=--所以当0.30I -=时，即I =0.3A 时，R 2的功率最大P 最大=0.9W ；根据前面推出的变阻器消耗功率与电流的二次函数表达式作出P −I 图像，如图所示：根据图像可知，当电流最大为0.5A 时，滑动变阻器消耗的电功率最小，滑动变阻器消耗的最小电功率()22216V 0.5A 10Ω0.5A 0.5W P UI I R =-=⨯-⨯=最小最大最大故D 错误。

一、初中物理欧姆定律问题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从b端移动到 a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列判断正确的是（）A．电源电压为 4V B．电路总功率的最大值为 2.4WC．R1电功率的最小值为 0.4W D．R2的最大阻值为10Ω【答案】C【解析】【详解】由图甲可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I1=0.6A，由UIR=可得，电源的电压1110.6AU I R R==⨯…①当滑片于b端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I2=0.2A，U2=4V，则滑动变阻器的最大阻值2224V=20Ω0.2AURI==故D错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A4VU I R U R=+=⨯+…②因电源的电压不变，由①②可得110.6A0.2A4VR R⨯=⨯+解得：R1=10Ω，电源的电压10.6A0.6A10Ω6VU R=⨯=⨯=故A错误；电路消耗的最大功率116V0.6A 3.6WP UI==⨯=故B错误；R1电路消耗的最小功率221210.2A10Ω0.4WP I R==⨯=（）故C正确。

故选C。

2．如图甲是一个用电压表的示数反映温度变化的电路图，其中电源电压U=4.5 V，电压表量程为 0～3 V，R0是阻值为200 Ω的定值电阻，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示。

闭合开关 S，下列说法正确的是（）A．环境温度越高，电压表的示数越小B．电压表示数的变化范围 0~3VC．此电路允许的最高环境温度为 80℃D．环境温度越高，R1消耗的电功率越大【答案】C【解析】【分析】【详解】由电路图可知，R1与R0串联，电压表测R0两端的电压；A．由图乙可知，环境温度越高时，热敏电阻R1的阻值越小，电路中的总电阻越小，由UIR=可知，电路中的电流越大，由U IR=可知，R0两端的电压越大，即电压表的示数越大，故A错误；B．由图乙可知，R1与t的关系为一次函数，设1R kt b=+把R1=250Ω、t=20℃和R1=200Ω、t=40℃代入可得250Ω20k b=⨯+℃，200Ω40k b=⨯+℃解得k=-2.5Ω/℃，b=300Ω，即1( 2.5Ω/300R t=-⨯+℃)℃当t=0℃时，热敏电阻的阻值R1=300℃，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流1014.5V=0.009A200Ω+300ΩUIR R=+=此时电压表的示数0100.009A 200Ω 1.8V U I R ==⨯=所以，电压表示数的变化范围为1.8V ～3V ，故B 错误；C ．当电压表的示数'03V U =时，热敏电阻的阻值最小，测量的环境温度最高，因串联电路中各处的电流相等，所以，此时电路中的电流'0203V =0.015A 200ΩU I R ==因串联电路中总电压等于各分电压之和，所以，此时热敏电阻两端的电压10 4.5V-3V=1.5V U U U '=-=则此时热敏电阻的阻值112 1.5V=100Ω0.015AU R I '== 由图像可知，此电路允许的最高环境温度为80℃，故C 正确； D ．热敏电阻的阻值为R 1时，电路中的电流01UI R R =+R 1消耗的电功率()()22222111222222001100110101010101111(2244)U U U U U P I R R R R R R R R R R R R R R R R R R R R R R R ======++-++++-+当R 1=R 0=200Ω时，热敏电阻消耗的电功率最大，因环境温度升高时，热敏电阻的阻值从300Ω减小到100Ω，所以，R 1消耗的电功率先增大后减小，故D 错误。

一、欧姆定律的计算问题难题易错题1．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。

故选C 。

2．如图所示电路，电源电压不变，电压表量程是0~3V ，电流表量程是0~0.6A 。

只闭合S 、S 1，在滑动变阻器R 1的滑片从最右端向左滑至a 点的过程中，灯泡、R 1的I-U 图像如图乙所示，滑片在a 点时灯泡恰好正常发光。

下列说法正确的是（ ）A ．电源电压为5.5VB ．只闭合S 、S 1时，整个电路的最大功率为2.7WC ．只闭合S 、S 1时，灯泡2s 内最少消耗2.4J 电能D ．只闭合S 、S 2，R 1的滑片在a 点，R 2允许连入电路的阻值范围是1.5Ω~12Ω 【答案】D 【解析】 【详解】A ．分析乙图可知在滑动变阻器R 1的滑片从最右端向左滑至a 点的过程中，滑动变阻器阻值逐渐减小，电压减小，回路中电流增大，故左侧的图像为小灯泡的I-U 图像，刚开始时小灯泡两端电压为0.5V ，滑动变阻器两端电压为4V ，设电源电压为0U ，则有0R L 4V 0.5V=4.5V U U U =+=+故A 错误；B ．只闭合S 、S 1时，当电流最大时，整个电路的功率最大，设最大功率为m P ，则有m 0m 4.5V 0.5A 2.25W P U I ==⨯=故B 错误；C ．只闭合S 、S 1时，灯泡最小功率为刚开始时的功率，设为P 小，则有0.5V 0.3A 0.15W P U I ==⨯=小小小设2s 内最少消耗电能为W ，则有0.15W 2s 0.3J W P t ==⨯=小故C 错误；D ．滑片在a 点1R 的电阻为1113V 60.5AUR I ===Ω 只闭合S 、S 2，1R 与2R 串联，设R 2允许连入电路的阻值最大电阻为2R ，此时电压表示数达到最大，设为2U ，由欧姆定律可得此时电路中的电流为0221- 4.5V-3V==0.25A 6U U I R =Ω则滑动变动器最大阻值2223V===120.25AU R I Ω 设滑动变阻器最小电阻为3R ，此时电流数示数达到最大值，设为3I ，则有031334.5V===0.6A +6+U I R R R Ω 解得3=1.5R Ω。

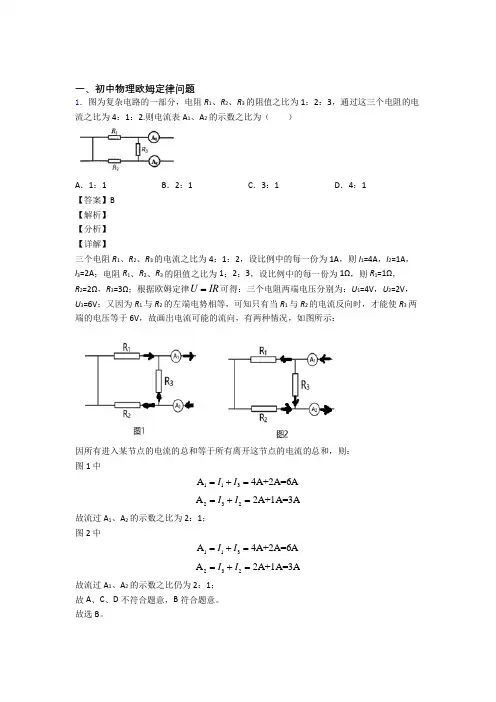

一、初中物理欧姆定律问题1．图为复杂电路的一部分，电阻R 1、R 2、R 3的阻值之比为1：2：3，通过这三个电阻的电流之比为4：1：2.则电流表A 1、A 2的示数之比为（ ）A ．1：1B ．2：1C ．3：1D ．4：1【答案】B【解析】【分析】【详解】三个电阻R 1、R 2、R 3的电流之比为4：1：2，设比例中的每一份为1A ，则I 1=4A ，I 2=1A ，I 3=2A ；电阻R 1、R 2、R 3的阻值之比为1：2：3，设比例中的每一份为1Ω，则R 1=1Ω，R 2=2Ω，R 3=3Ω；根据欧姆定律U IR =可得：三个电阻两端电压分别为：U 1=4V ，U 2=2V ，U 3=6V ；又因为R 1与R 2的左端电势相等，可知只有当R 1与R 2的电流反向时，才能使R 3两端的电压等于6V ，故画出电流可能的流向，有两种情况，如图所示：因所有进入某节点的电流的总和等于所有离开这节点的电流的总和，则：图1中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比为2：1；图2中113A 4A+2A=6A I I =+=232A 2A+1A=3A I I =+=故流过A 1、A 2的示数之比仍为2：1；故A 、C 、D 不符合题意，B 符合题意。

故选B 。

2．如图甲所示，闭合开关S ，调节滑动变阻器的滑片，从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图像如图乙。

下列说法中正确的是（ ）A ．电源电压为9VB ．滑动变阻器的最大阻值为14ΩC ．小灯泡的额定功率为6WD ．电路总功率的变化范围是6W~12W【答案】BCD【解析】【分析】 由电路图可知，灯泡L 与定值电阻R 0、滑动变阻器R 串联，电压表V 1测L 与R 0两端的电压之和，电压表V 2测R 0两端的电压，电流表测电路中的电流；当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V 1测电源两端的电压，根据图像读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P UI =求出灯泡的电功率即为额定功率，利用P UI =求出电路的最大总功率；当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图像读出V 1的示数和电路中的电流，根据串联电路的电压特点求出R 两端电压，利用欧姆定律求出变阻器的最大阻值，利用P UI =求出电路的最小总功率，然后得出电路总功率的变化范围。
