genesis快捷键操作

群組
用來作為群組的管理 (包括權限設定) 配合 $GENESIS_DIR/share/privs
新增使用者及群組
組態 1
用來設定 genesis 系統的組態
組態 2
模式 1. user: 使用者, 登入 unix 的使用者 2. host: 主機, 目前使用的電腦 3. system: 系統, genesis 的系統 執行的優先次序為: user > host > system
註: Re-arrange rows: 呼叫 lyr_rule 的 hook, 若 lyr_rule 沒有設定, 則依字母排列.
翻轉 Step
層別內容對調且鏡射 (mirror)
鏡射的模式
來源的 step 翻轉的 step
新層別字尾
sst top gnd vcc bot sst_flp
step: pcb
概觀區及座標區
概觀區 可以知道圖形顯示區位於整層 圖形的位置 **選擇區域放大的功能可用在 概觀區內
座標區 顯示目前滑鼠游標所在的座標值
資訊列
特殊座標 極座標 (角度及長度) 弳座標 (x, y)
絶對/相對座標
Datum 用於： 1. 排版 (S&R) 2. 圖案填滿 (Pattern Fill)

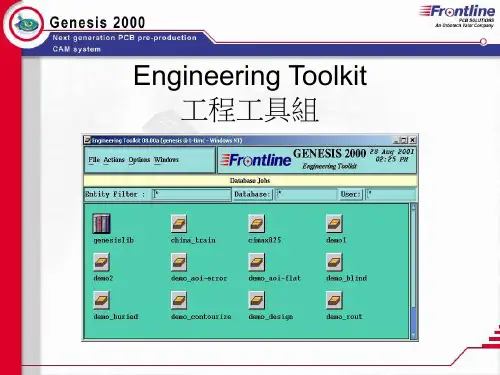

匯入料號
資料格式為 ODB++ (Open DataBase)
資料庫 輸入路徑 料號名稱
歸檔
存入, 呼叫 secure 的 hook 取出, 呼叫 acquire 的 hook
關閉料號
關閉料號
鎖
Check Out: 向系統取得修改儲存的權限 Check In: 將修改儲存的權限還給系統 Locks Status: 鎖定狀態 (check out list)

系統資料
料號
點2下可開啟 GENESIS 2000 操作界面
軟體版本 視窗名稱

工作平台 電腦名稱 登入 Genesis 的使用者
三、 Genesis常规基本操作
E. 系统中所有料号(Job)不同状态简介：
未开启的料號
相同的使用者且相同的程序所開啟的料號 (自己開啟的) Open without Check out (不具有修改儲存的權限) **有陰影 相同的使用者且相同的程序所開啟的料號 (自己開啟的) Open with Check out (具有修改儲存的權限) **有陰影 相同的使用者但不同的程序所開啟的料號
相关文件
1.4.1
1.4.2
ODB++

ODB++
二、 CAM制作的基本流程
3.1.1、CAM制作流程及对应关系
(以MH04E09497A1L为例)
→
＆
→
+
=
Org： 客户原稿，CAM制作时用于图形上时时与之比对； Net_m：网络比对稿，CAM制作时用于不间断的网络比对； PCB & unit：单元工作稿，即工作菲林的单只，集中所有的CAM操作； Set& Array ：客户的交货拼版，客户CAD文件或相关指示文件有明确要求； Panel：生产拼版，由MI根据相关信息与规范提供 Vip coupon： 相关测试模块，常见的有coupon、IST、层间对准度等 各step间处理流程及相互关系：
G、如何放大缩小图形界面
H、外形等数据测量 I、阻抗coupon的处理与相关信息的查询

四、Genesis常规基本操作
4.3.3 结束Genesis使用程序并退出genesis.

genesis快捷键Padup加大padpaddn缩小pad reroute 扰线路Shave削padlinedown 缩线line/signal 线Layer 层in里面out外面Same layer 同一层spacing 间隙cu 铜皮Other layer 另一层positive 正negative负Temp 临时top 顶层bot 底层Soldermask 绿油层silk 字符层power 电源导(负片)Vcc 电源层(负片)ground 地层(负片)apply 应用solder 焊锡singnal 线路信号层soldnmask绿油层input 导入component 元器件Close 关闭zoom放大缩小create 创建Reste 重新设置corner 直角step PCB文档Center 中心snap捕捉board板Route 锣带repair 修理、编辑resize (编辑)放大缩小analysis 分析Sinde 边、面Advanced高级measuer 测量PTH hole 沉铜孔NPTH hole 非沉铜孔output导出VIA hole 导通孔smd pad 贴片PADreplace替换fill 填充Attribute 属性round 圆square 正方形rectangle 矩形Select 选择include包含exclude不包含step 工作单元Reshape 改变形状profile 轮廓drill 钻带rout 锣带Actions 操作流程analyis 分析DFM自动修改编辑circuit 线性Identify 识别translate转换job matrix 工作室repair 修补、改正Misc 辅助层dutum point 相对原点corner直角optimization 优化origin零点center 中心global 全部check 检查reference layer 参考层reference selection 参考选择reverse selection 反选snap 对齐invert 正负调换symbol 元素feature 半径histogram元素exist存在angle角度dimensions 标准尺寸panelization拼图fill parameters 填充参数redundancy沉余、清除EDIT菜单undo------------------撤消上一次操作delete------------------删除move------------------移动＊copy------------------复制＊resize------------------修改图形大小形状＊transform------------------旋转、镜像、缩放connections------------------buffer------------------reshape------------------polarity------------------更改层的极性＊cerate------------------建立＊change------------------更改＊attributes------------------属性edit之resizeglobal------------------所有图形元素surfaces------------------沿着表面resizc therrnals and donuts------------------散热盘及同圆contourize&resize------------------表面化及修改尺寸poly line ------------------多边形by factor------------------按照比例edit之movesame layer------------------同层移动other layer------------------移动到另一层streteh parallel lines------------------平行线伸缩orthogonal strrtch------------------平角线伸缩move triplets (fixed angele)------------------角度不变地移线（ALT＋D）move triplets (fixed length)------------------长度不变地移线（ALT＋J）move&to panel------------------把STEP中的图形移动到其它的STEP中edit 之copysame layer------------------同层移动other layer------------------移动到另一层step&repeatsame layer------------------同层移动other layer------------------同层排版edit之reshapechange symbolsame ------------------更改图形break------------------打散break to Islands/holes------------------打散特殊图形arc to lines------------------弧转线line to pad------------------线转padcontourize------------------创建铜面部件（不常用）drawn to surface------------------ 线变surfaceclean holes------------------清理空洞clean surface------------------清理surfacefill------------------填充（可以将surface以线填充）design to rout ------------------设计到rout(做锣带常用，最佳值 4 3 2）substitue ------------------替代(常用，分孔图转钻孔）cutting data------------------填充成surface (常用来填充CAD数据）olarityrc direction------------------封闭区域edit之polarity(图像性质）positive------------------图像为正negative------------------图像为负invert------------------正负转换edit之ceate （建立）step------------------新建一个stepsymbol------------------新建一个symbolprofile------------------新建一个profileedit之change （更改）change text------------------更改字符串pads to slots------------------pad 变成slots (槽）space tracks evenly------------------自动平均线隙(很重要）层英文简写层属性顶层文字 Top silk screen CM1( gtl ) silk-scren 顶层阻焊 Top solder mask SM1 ( gts ) solder-mask 顶层线路 Top layer L1 ( gtl ) signal内层第一层 power ground (gnd) PG2 ( l2-pw ) power-ground(负片)内层第二层 signal layer L3 signal (正片) 内层第三层 signal layer L4 signal (正片) 内层第四层 power ground (vcc) L5 ( l5-vcc) power-ground(负片)外层底层 bottom layer L6 ( gbl ) signal 底层阻焊 bottom solder mask SM6 solder-mask 底层文字 bottom silk screen CM6 silk-scren层菜单Display ---------------------- -----当前层显示的颜色Features histogram ---------------- 当前层的图像统计Copy ---------------------- ------- 复制Merge ---------------------- ------ 合并层Unmerge ------------------- ----- 反合并层(将复合层分成正负两层) Optimize lerels ----------- ----- 层优化(当正负层太多时，要优化成最大3层)Fill profile ------------------- 填充profile(轮廓)Register ------------------ ---- 层自动对位matrix ------------------ ---- 层属性表 (新建、改名、删除)copper/exposed area ----------- 计算铜面积 (自动算出百分几) attribates ------------------ - 层属性 (较少用)notes ------------------ ------ 记事本 (较少用) clip area ------------------ - 删除区域 (可自定义，或定义profile) drill tools manager ----------- 钻孔管理(改孔的属性，大小等)drill filter ------------------ 钻孔过滤hole sizes ------------------ 钻孔尺寸(在分孔图转钻孔经常用到) create drill map ------------- 利用钻孔做分孔图(如有槽孔，转出来有变) update verification coupons ---- 更新首尾孔的列表re-read ------------------ 重读文件(当文件误删时无法恢复时，可重读) truncate ------------------ 删除整层数据 (无法用 ctrl+z恢复) compare ------------------ 层对比 (很有用，可以查看层与层之间改动过的地方）flaten ------------------ 翻转（只有在拼版里面才会出现）text reference------------------文字参考create shapelist------------------产生形状列表delete shapelist------------------删除形状列表configuure参数iol_274x_ill如果仅仅是加大pad咱们可以设置成padup即可如果想把加大pad和绕线都设置成默认值pp_modification = .padup；rerout中间添加一个分号这样就会把两个默认值都选择上这个面板参数大家一定要设置好这样的话就不用每次运行前都要设置参数了大家可以根据本公司的工艺参数把这些参数设置成自己需要数值最最重要的。

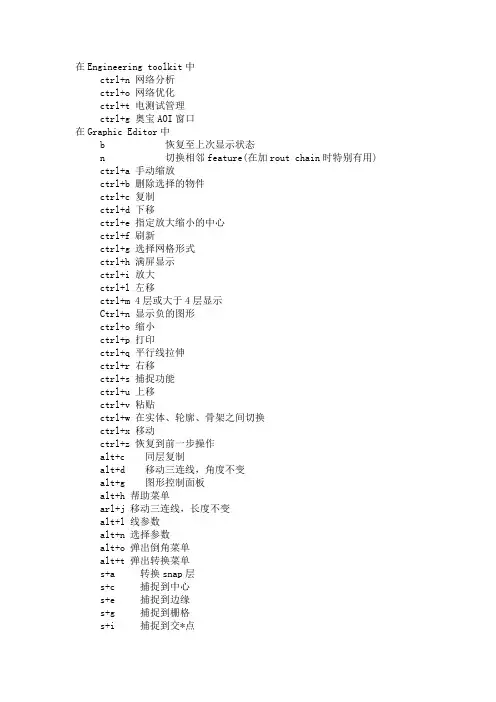

在Engineering toolkit中
ctrl+n 网络分析
ctrl+o 网络优化
ctrl+t 电测试管理
ctrl+g 奥宝AOI窗口
在Graphic Editor中
b 恢复至上次显示状态
n 切换相邻feature(在加rout chain时特别有用) ctrl+a 手动缩放
ctrl+b 删除选择的物件
ctrl+c 复制
ctrl+d 下移
ctrl+e 指定放大缩小的中心
ctrl+f 刷新
ctrl+g 选择网格形式
ctrl+h 满屏显示
ctrl+i 放大
ctrl+l 左移
ctrl+m 4层或大于4层显示
Ctrl+n 显示负的图形
ctrl+o 缩小
ctrl+p 打印
ctrl+q 平行线拉伸
ctrl+r 右移
ctrl+s 捕捉功能
ctrl+u 上移
ctrl+v 粘贴
ctrl+w 在实体、轮廓、骨架之间切换
ctrl+x 移动
ctrl+z 恢复到前一步操作
alt+c 同层复制
alt+d 移动三连线，角度不变
alt+g 图形控制面板
alt+h 帮助菜单
arl+j 移动三连线，长度不变
alt+l 线参数
alt+n 选择参数
alt+o 弹出倒角菜单
alt+t 弹出转换菜单
s+a 转换snap层
s+c 捕捉到中心
s+e 捕捉到边缘
s+g 捕捉到栅格
s+i 捕捉到交*点
s+m 捕捉到中点 s+o 关闭对齐
s+p 捕捉到轮廓线 s+s 捕捉到骨架。
