粉末触媒对合成金刚石质量的影响魏军才;杨晋中;毛海涛;张富威;武艳强【摘要】将具有不同氧含量、镍含量、粒度分布的粉末触媒与石墨粉按照一定比例混合压制成合成棒,在国产六面顶压机上进行金刚石高温高压合成实验,并对合成的金刚石单产、颜色、粒度分布、TI、TTI值进行了对比分析.结果表明:以氧含量低、镍含量适中、粒度细且集中的粉末触媒为原料,合成的金刚石整体质量较好.【期刊名称】《超硬材料工程》【年(卷),期】2016(028)003【总页数】4页(P22-25)【关键词】粉末触媒;氧含量;镍含量;粒度;合成;质量【作者】魏军才;杨晋中;毛海涛;张富威;武艳强【作者单位】郑州华晶金刚石股份有限公司,郑州 450001;郑州华晶金刚石股份有限公司,郑州 450001;郑州华晶金刚石股份有限公司,郑州 450001;郑州华晶金刚石股份有限公司,郑州 450001;郑州华晶金刚石股份有限公司,郑州 450001【正文语种】中文【中图分类】TQ164我国从上世纪70年代开始从事粉状触媒的研究，但直到90年代末许多科研、企业单位开始深入地研究粉末触媒的应用，才取得了较大进展[1]。
与片状触媒合成金刚石单晶相比，粉末触媒法具有单产高、品质好、粒度均匀、金刚石中杂质含量少、热稳定性好等优点，目前已在国内普遍使用。
粉末触媒作为合成金刚石的催化剂，其自身特性将直接影响金刚石的产量和质量。
本文主要从粉末触媒氧含量、镍含量、粒度大小等三个方面出发，分析其对合成金刚石质量影响机理，以期为业内企业使用粉末触媒时提供更多的数据参考。
实验采用单因素变量法将具有不同特性的粉末触媒与石墨粉按照一定比例混和、压制、微波烧结处理后采用同一组装工艺进行组装，在华晶公司自主研制的HJ-700型六面顶压机上采用同一合成工艺进行对比合成实验。
高温高压合成试验后首先对合成棒进行酸洗提纯，在光学显微镜下观察合成金刚石的晶形、颜色等,然后对提取的金刚石进行筛分，在型号为RE.TEK.s.a.s(德国产)抗冲击韧性仪上测量粒度45/50金刚石单晶的TI值、TTI值。
人造石墨和天然石墨的区别？人造石墨和天然石墨的区别？本文首发增碳剂可以用作铸铁增碳剂的材料很多，常用的有人造石墨、煅烧石油焦、天然石墨、焦炭、无烟煤以及用这类材料配成的混合料。
增碳剂可以用作铸铁增碳剂的材料很多，常用的有人造石墨、煅烧石油焦、天然石墨、焦炭、无烟煤以及用这类材料配成的混合料。
1．人造石墨上述各种增碳剂中，品质最好的是人造石墨。
制造人造石墨的主要原料是粉状的优质煅烧石油焦，在其中加沥青作为粘结剂，再加入少量其他辅料。
各种原材料配合好以后，将其压制成形，然后在2500～3000℃、非氧化性气氛中处理，使之石墨化。
经高温处理后，灰分、硫、气体含量都大幅度减少。
由于人造石墨制品的价格昂贵，铸造厂常用的人造石墨增碳剂大都是制造石墨电极时的切屑、废旧电极和石墨块等循环利用的材料，以降低生产成本。
熔炼球墨铸铁时，为使铸铁的冶金质量上乘，增碳剂宜首选人造石墨，为此，最好向附近用电弧炉炼钢的企业或电解铝生产企业购买废电极，自行破碎到要求的粒度。
2．石油焦石油焦是目前广泛应用的增碳剂。
石油焦是精炼原油得到的副产品，原油经常压蒸馏或减压蒸馏得到的渣油及石油沥青，都可以作为制造石油焦的原料，再经焦化后就得到生石油焦。
生石油焦的产量大约不到所用原油量的5%。
美国生石油焦的年产量约3000万t。
生石油焦中的杂质含量高，不能直接用作增碳剂，必须先经过煅烧处理。
生石油焦有海绵状、针状、粒状和流态等品种。
海绵状石油焦是用延迟焦化法制得的，由于其中硫和金属含量较高，通常用作锻烧时的燃料，也可作为煅烧石油焦的的原料。
经锻烧的海绵焦，主要用于制铝业和用作增碳剂。
针状石油焦，是用芳香烃的含量高、杂质含量低的原料，由延迟焦化法制得的。
这种焦炭具有易于破裂的针状结构，有时称之为石墨焦，煅烧后主要用于制造石墨电极。
粒状石油焦呈硬质颗粒状，是用硫和沥青烯含量高的原料，用延迟焦化法制得的，主要用作燃料。
流态石油焦，是在流态床内用连续焦化法制得的，呈细小颗粒状，结构无方向性，硫含量高、挥发分低。
850mm缸径六面顶压机合成金刚石大单晶研究作者：黄国锋梁新鹏王雅鸿路小波苏海洋来源：《赤峰学院学报·自然科学版》2024年第01期摘要：随着六面顶压机的大型化，合成金刚石大单晶所用的功耗也越来越大，为降低850mm缸径六面顶压机生长金刚石大单晶的功耗，本文设计了一种氧化物与石墨混合体加热的辅助热源，并通过优化生长腔体结构，使得六面顶压机合成功率降低15％，并通过在合成腔体中添加金属钛作为除氮剂，使用铁钴合金作为触媒，实现了优质IIa型宝石级金刚石大单晶的合成，这对超硬材料行业的节能减排具有重要的意义。
此外光致发光光谱显示，金刚石晶体中广泛存在着氮和空位形成的结构缺陷。
关键词：高温高压；温度梯度法；金刚石大单晶；低能耗中图分类号：TQ164 文献标识码：A 文章编号：1673-260X（2024）01-0035-041 引言金刚石作为超硬材料的典型代表，不仅具有传统材料无法比拟的超硬性能，还具有较好的热导率，其热导率可也达到铜的5倍，因此凭借金刚石的高热导性能在微电子器件领域具有广阔的应用前景，尤其是大尺寸的宝石级金刚石在这方面更能发挥优势。
此外金刚石大单晶做成窗口材料在军工航空航天领域也具有广阔的应用前景。
迄今为止制备宝石级金刚石大单晶的技术手段有两种，一种是化学是利用微波等离子（MPCVD）技术进行化学沉积的方法，此类方法最早由日本无机材料研究所开发出来用以制备多晶金刚石薄膜[1]，直到2004年美国卡内基地质物理实验室利用MPCVD技术沉积出了单晶金刚石[2]，近年来该项技术不断的进步和发展，其优势在于不需要任何的催化剂，在低压环境中使用等离子气体在基底上进行沉积生长，因此该种方法获取的金刚石大单晶没有金属包裹物，但生长时间较长，一般获取4mm高度的单晶毛坯需要近30天的时间，电能消耗也很大。
另外一种制备金刚石大单晶的方法是高温高压条件下的温度梯度法，这种方法是美国通用公司最早于70年代研发出来的，虽然年代久远，但真正实现商业化应用，尤其是在国产六面顶压机这类高压设备上大规模商业化生产是在近5—6年才实现的。

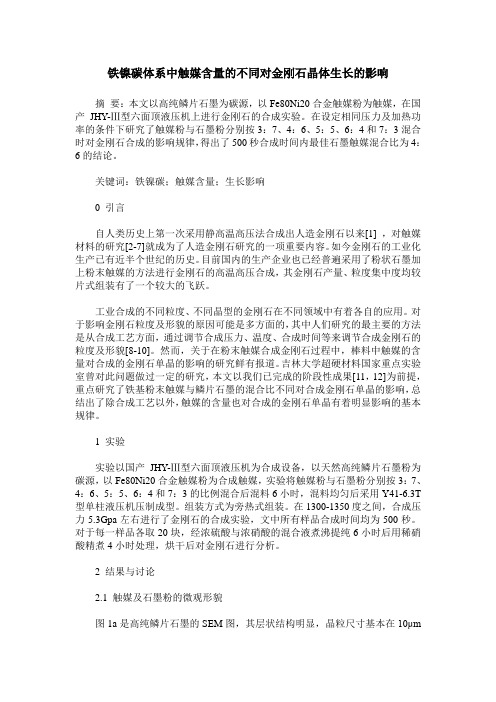

铁镍碳体系中触媒含量的不同对金刚石晶体生长的影响摘要：本文以高纯鳞片石墨为碳源，以Fe80Ni20合金触媒粉为触媒，在国产JHY-Ⅲ型六面顶液压机上进行金刚石的合成实验。
在设定相同压力及加热功率的条件下研究了触媒粉与石墨粉分别按3：7、4：6、5：5、6：4和7：3混合时对金刚石合成的影响规律，得出了500秒合成时间内最佳石墨触媒混合比为4：6的结论。
关键词：铁镍碳；触媒含量；生长影响0 引言自人类历史上第一次采用静高温高压法合成出人造金刚石以来[1] ，对触媒材料的研究[2-7]就成为了人造金刚石研究的一项重要内容。
如今金刚石的工业化生产已有近半个世纪的历史。
目前国内的生产企业也已经普遍采用了粉状石墨加上粉末触媒的方法进行金刚石的高温高压合成，其金刚石产量、粒度集中度均较片式组装有了一个较大的飞跃。
工业合成的不同粒度、不同晶型的金刚石在不同领域中有着各自的应用。
对于影响金刚石粒度及形貌的原因可能是多方面的，其中人们研究的最主要的方法是从合成工艺方面，通过调节合成压力、温度、合成时间等来调节合成金刚石的粒度及形貌[8-10]。
然而，关于在粉末触媒合成金刚石过程中，棒料中触媒的含量对合成的金刚石单晶的影响的研究鲜有报道。
吉林大学超硬材料国家重点实验室曾对此问题做过一定的研究，本文以我们已完成的阶段性成果[11，12]为前提，重点研究了铁基粉末触媒与鳞片石墨的混合比不同对合成金刚石单晶的影响，总结出了除合成工艺以外，触媒的含量也对合成的金刚石单晶有着明显影响的基本规律。
1 实验实验以国产JHY-Ⅲ型六面顶液压机为合成设备，以天然高纯鳞片石墨粉为碳源，以Fe80Ni20合金触媒粉为合成触媒，实验将触媒粉与石墨粉分别按3：7、4：6、5：5、6：4和7：3的比例混合后混料6小时，混料均匀后采用Y41-6.3T 型单柱液压机压制成型。
组装方式为旁热式组装。
在1300-1350度之间，合成压力5.3Gpa左右进行了金刚石的合成实验，文中所有样品合成时间均为500秒。
第20卷第2期 超 硬 材 料 工 程V o l.20 2008年4月SU PERHA RD M A T ER I AL EN G I N EER I N G A p r.2008天然鳞片石墨灰分对粉末技术合成金刚石的影响①徐燕军1,2,柳成渊1,2,陈 哲1,2,刘一波1,2,尹翔2,赵万林1,2(1.钢铁研究总院,北京 100081;2.安泰科技股份有限公司,北京 100081)摘 要:天然鳞片石墨已经被广泛应用于粉末触媒技术合成人造金刚石,其性能直接关系着金刚石的各项性能指标。
文章通过研究天然鳞片石墨灰分对金刚石静压强度、T T I等性能指标的影响,提出了在选择合成金刚石用石墨材料时,灰分应低于50ppm,同时灰分较低时也要注意残留物有害元素对金刚石的影响,如S、Si等。
关键词:金刚石;鳞片石墨;灰分;粉末冶金技术中图分类号:TQ164 文献标识码:A 文章编号:1673-1433(2008)02-0008-04I nf luence of a sh of squama graph ite on syn thesiz i ngd i am ond by powder ca ta lyst technologyXU Yan2jun1,2,L I U Cheng2yuan1,2,CH EN Zhe1,2,L I U Y i2bo1,2,Y I N X iang2,ZHAO W an2lin1,2(1.I ron&S teel R esearch Institu te,B eij ing100081,Ch ina;2.A d vanced T echnology&M aterials Co m p any L i m ited,B eij ing100081,Ch ina)Abstract:T he squam a grap h ite as the carbon sou rce has been w idely u sed in syn thesizingdiam ond by the pow der catalyst techno logy,w h ich affect the perfo r m ance of the syn theticdiam ond directly.In the pap er,the au tho rs m ade a research on the influence of ash ofsquam a graph ite on the static p ress strength and ther m al toughness of i m pact of diam ond,and indicate that the percen t of ash con ten t shou ld be under50ppm,and shou ld p ayatten ti on to the influence of the har m fu l elem en ts such as the S,Si etc.Keywords:diam ond;squam a grap h ite;ash con ten t;pow der m etallu rgy techno logy0 前言近几年来,粉末触媒技术在国产六面顶金刚石压机上合成人造金刚石基本替代了传统的片状技术,而传统的合成金刚石的碳源——碳片也随之变成了石墨粉。
第20卷第2期 超 硬 材 料 工 程V o l.20 2008年4月SU PERHA RD M A T ER I AL EN G I N EER I N G A p r.2008天然鳞片石墨灰分对粉末技术合成金刚石的影响①徐燕军1,2,柳成渊1,2,陈 哲1,2,刘一波1,2,尹翔2,赵万林1,2(1.钢铁研究总院,北京 100081;2.安泰科技股份有限公司,北京 100081)摘 要:天然鳞片石墨已经被广泛应用于粉末触媒技术合成人造金刚石,其性能直接关系着金刚石的各项性能指标。
文章通过研究天然鳞片石墨灰分对金刚石静压强度、T T I等性能指标的影响,提出了在选择合成金刚石用石墨材料时,灰分应低于50ppm,同时灰分较低时也要注意残留物有害元素对金刚石的影响,如S、Si等。
关键词:金刚石;鳞片石墨;灰分;粉末冶金技术中图分类号:TQ164 文献标识码:A 文章编号:1673-1433(2008)02-0008-04I nf luence of a sh of squama graph ite on syn thesiz i ngd i am ond by powder ca ta lyst technologyXU Yan2jun1,2,L I U Cheng2yuan1,2,CH EN Zhe1,2,L I U Y i2bo1,2,Y I N X iang2,ZHAO W an2lin1,2(1.I ron&S teel R esearch Institu te,B eij ing100081,Ch ina;2.A d vanced T echnology&M aterials Co m p any L i m ited,B eij ing100081,Ch ina)Abstract:T he squam a grap h ite as the carbon sou rce has been w idely u sed in syn thesizingdiam ond by the pow der catalyst techno logy,w h ich affect the perfo r m ance of the syn theticdiam ond directly.In the pap er,the au tho rs m ade a research on the influence of ash ofsquam a graph ite on the static p ress strength and ther m al toughness of i m pact of diam ond,and indicate that the percen t of ash con ten t shou ld be under50ppm,and shou ld p ayatten ti on to the influence of the har m fu l elem en ts such as the S,Si etc.Keywords:diam ond;squam a grap h ite;ash con ten t;pow der m etallu rgy techno logy0 前言近几年来,粉末触媒技术在国产六面顶金刚石压机上合成人造金刚石基本替代了传统的片状技术,而传统的合成金刚石的碳源——碳片也随之变成了石墨粉。
目前粉末技术主要采用高纯天然鳞片石墨作为合成金刚石的原材料。
然而不同的石墨合成金刚石的效果差异非常大,因此如何评价天然鳞片石墨,如何选择石墨原材料,成为金刚石合成研究的热点。
30多年前,苟清泉教授就合成金刚石单晶的石墨优选原则提出了清晰的概念:高石墨化度、高纯度、大晶粒度、高密度[1]。
其中,石墨纯度一直是合成金刚石碳源非常重要的指标。
本文在天然鳞片石墨作为粉末触媒技术合成金刚石碳源时,对其灰分及残留物进行了研究。
①收稿日期:2008-01-20作者简介:徐燕军(1971-),男,高级工程师,在读博士研究生,主要研究方向是超硬材料合成技术。
