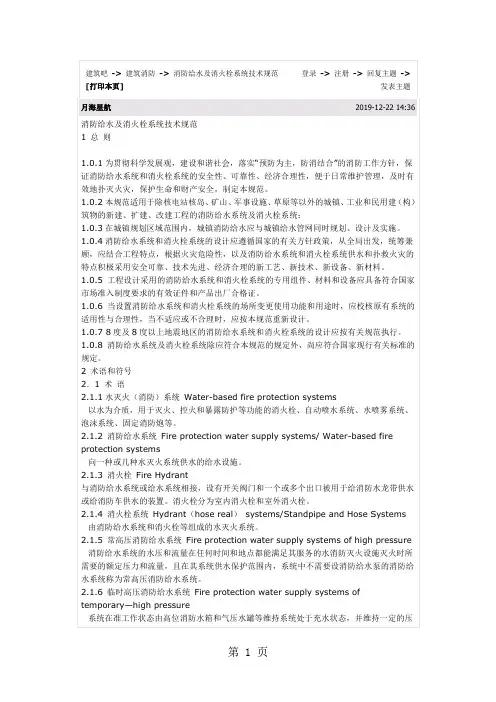

建筑吧-> 建筑消防-> 消防给水及消火栓系统技术规范[打印本页] 登录-> 注册-> 回复主题->发表主题月海星航2019-12-22 14:36消防给水及消火栓系统技术规范1 总则1.0.1为贯彻科学发展观，建设和谐社会，落实“预防为主，防消结合”的消防工作方针，保证消防给水系统和消火栓系统的安全性、可靠性、经济合理性，便于日常维护管理，及时有效地扑灭火灾，保护生命和财产安全，制定本规范。
1.0.2本规范适用于除核电站核岛、矿山、军事设施、草原等以外的城镇、工业和民用建（构）筑物的新建、扩建、改建工程的消防给水系统及消火栓系统：1.0.3在城镇规划区域范围内，城镇消防给水应与城镇给水管网同时规划、设计及实施。
1.0.4消防给水系统和消火栓系统的设计应遵循国家的有关方针政策，从全局出发，统筹兼顾，应结合工程特点，根据火灾危险性，以及消防给水系统和消火栓系统供水和扑救火灾的特点积极采用安全可靠、技术先进、经济合理的新工艺、新技术、新设备、新材料。
1.0.5 工程设计采用的消防给水系统和消火栓系统的专用组件、材料和设备应具备符合国家市场准入制度要求的有效证件和产品出厂合格证。
1.0.6 当设置消防给水系统和消火栓系统的场所变更使用功能和用途时，应校核原有系统的适用性与合理性，当不适应或不合理时，应按本规范重新设计。
1.0.7 8度及8度以上地震地区的消防给水系统和消火栓系统的设计应按有关规范执行。
1.0.8 消防给水系统及消火栓系统除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语和符号2．1 术语2.1.1水灭火（消防）系统Water-based fire protection systems以水为介质，用于灭火、控火和暴露防护等功能的消火栓、自动喷水系统、水喷雾系统、泡沫系统、固定消防炮等。
2.1.2 消防给水系统Fire protection water supply systems/ Water-based fire protection systems向一种或几种水灭火系统供水的给水设施。
编制说明筑标准设计编制工作计划》的通知”进行编制。
2 设计依据《消防给水及消火栓系统技术规范》GB 50974-2014当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。
工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
3 编制目的消防给水及消火栓系统对于保障人民生命和国家财产安全具有重要作用。
《消防给水及消火栓系统技术规范》GB 50974-2014是新编规范，专门针对消防给水和消火栓系统编制，涵盖了基本参数、消防水源、供水设施、给水形式、消火栓系统、管网、消防排水、水力计算、控制与操作、施工、系统调试与验收、维护管理等诸多方面内容，其中许多内容是以往的规范没有涉及到或没有规定的，还有些内容是对以往的规定做了更改。
在规范执行过程中，也会像以往的规范一样，存在理解偏差、不能正确合理把握、具体措施不当等问题，广大的消防给水及消火栓系统设计者等相关技术人员，特别是工作经验不是很丰富的技术人员需要有一个过程来深刻理解和掌握规范的规定。
本图集旨在系统地、直观地、权威地对规范予以解析，将会给技术人员带来极大的方便，不仅提高工作效率，也能保证工作质量。
4 适用范围本图集供从事新建、改建、扩建的民用建筑工程消防给水及消火栓系统设计、施工等工作的技术人员使用。
工业建筑、市政工程可参考使用。
5 编制原则5.1 以规范的条文为依据，正确、形象地解释规范的条文。
5.2 尽量采用图示解释规范的条文，不便图示的辅以文字说明。
5.3 本图集选取需要进一步解释或说明的条文、执行中容易产生分歧的条文及关联到其他相关规范的条文。
5.4 图示中着重强调条文的含义、执行方法、适用条件以及设计中应该注意的问题等。
5.5 图示只是对规范条文的解释与示意，不按工程设计中图纸绘制深度要求编制。
本图集的图示不能代替施工图或初步设计图纸。
6 编制方式6.1 图中蓝底部分为《消防给水及消火栓系统技术规范》GB 50974-2014的原文。
1 总则1．0．1 为了合理设计消防给水及消火栓系统，保障施工质量，规范验收和维护管理，减少火灾危害，保护人身和财产安全，制定本规范。
1．0．2 本规范适用于新建、扩建、改建的工业、民用、市政等建设工程的消防给水及消火栓系统的设计、施工、验收和维护管理。
1．0．3 消防给水及消火栓系统的设计、施工、验收和维护管理应遵循国家的有关方针政策，结合工程特点，采取有效的技术措施，做到安全可靠、技术先进、经济适用、保护环境。
1．0．4 工程中采用的消防给水及消火栓系统的组件和设备等应为符合国家现行有关标准和准入制度要求的产品。
1．0．5 消防给水及消火栓系统的设计、施工、验收和维护管理，除应符合本规范外，尚应符合国家现行有关标准的规定。
2 术语和符号2．1 术语2．1．1 消防水源 fire water向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。
2．1．2 高压消防给水系统 constant high pressure fire protection water supply system能始终保持满足水灭火设施所需的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。
2．1．3 临时高压消防给水系统 temporary high pressure fire protection water supply system平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。
2．1．4 低压消防给水系统 low pressure fire protection water supply system 能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。
2．1．5 消防水池 fire reservoir人工建造的供固定或移动消防水泵吸水的储水设施。
2．1．6 高位消防水池 gravity fire reservoir设置在高处直接向水灭火设施重力供水的储水设施。
消防给水及消火栓系统技术规范图示 15S909编制说明 (6)术语 (8)高压消防给水系统 (8)临时高压消防给水系统 (10)静水压力和动水压力 (12)基本参数 (13)民用建筑室外消火栓设计流量的确定 (14)单座建筑界定原则示意 (17)建筑物室内消火栓设计流量 (18)地下建筑界定原则示意 (21)多层综合楼消防水量计算 (23)建筑物室内消火栓折减流量 (23)消防给水用水量的计算 (25)消防水源 (27)消防水源保障措施 (28)两路消防供水市政管网要求 (29)消防水池有效容积计算 (30)消防水池有效容积要求 (32)消防水池连续补水要求 (33)独立使用的两座(格)消防水池设置要求 (34)消防水池取水口 (36)生产消防合用水池吸水设计要求 (38)消防水池设计要求 (39)消防水池通气管设置要求 (42)高位消防水池示意图 (43)供水设施 (45)消防水泵性能要求 (46)消防水泵安装形式 (48)多台水泵并联后对压力影响 (49)轴流深井泵安装要求 (51)消防水泵流量和压力测试装置 (53)消防水泵吸水要求 (55)消防水泵吸水管、出水管设置 (56)消防水泵直接吸水 (59)消防水泵吸水管设置过滤器 (61)防止消防水泵低流量空转过热措施 (61)高位水箱有效容积的确定 (62)水箱设置位置 (64)水箱间或水温不低于5℃的措施 (65)高位水箱最低水位设置 (66)稳压泵设计压力的确定 (68)气压罐有效容积要求 (71)多栋建筑水泵接合器设置 (72)高层建筑水泵接合器设置 (73)水泵接合器安装要求 (74)水泵接合器永久性标志铭牌样式 (76)消防水泵房净高要求 (76)消防水泵房降噪减振措施 (78)消防水泵房设置要求 (79)消防水泵房防水淹没技术措施 (81)给水形式 (82)室内外消火栓合用给水系统 (83)室外临时高压消防系统稳压措施 (84)可不设高位消防水箱系统 (85)消防供水系统保护的最大范围 (86)超高层及顶部临时高压系统 (88)消防系统分区供水条件 (89)消防水泵、转输水箱串联系统 (91)消防水泵直接串联系统 (92)减压阀分区系统 (93)减压水箱分区系统 (95)消火栓系统 (97)干式消防竖管 (98)干式消火栓系统 (99)室外消火栓设置 (100)消防软管卷盘、轻便消防水龙 (102)设备层及管道层消火栓设置 (104)停机坪出入口消火栓设置 (104)防火分区共用消火栓 (106)可采用一支消防水枪的场所 (107)楼梯间、休息平台消火栓设置 (108)试验消火栓室内布置 (109)室内消火栓布置距离 (110)消火栓直线距离布置图示 (112)栓口动压说明 (112)管网 (114)两种及以上水灭火系统环状给水管网 (114)消防给水系统的系统工作压力 (115)水锤消除措施设置 (120)减压阀流量检测装置 (122)消防排水 (123)消防电梯井排水设施设置要求 (123)专用排水设施设置 (124)水力计算 (127)管道压力计算 (127)控制与操作 (129)自动启泵状态与手动启泵状态 (129)不应自动停泵 (130)消防水泵的自动启动控制 (132)高压给水系统高位水池供水泵自动启泵 (134)转输泵的启动次序 (135)机械应急启泵装置 (136)消火栓按钮 (138)施工 (140)进场检验清单及检验要求 (140)消火栓箱安装要求 (142)架空管道的固定支架与防晃支架 (143)管道防晃技术要求 (145)室内管道抗震保护技术要求 (147)试验压力中的系统工作压力 (149)编制说明1 编制依据本图集根据中华人民共和国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
消防给水及消火栓系统技术规范图示 15S909编制说明 (6)术语 (8)高压消防给水系统 (8)临时高压消防给水系统 (10)静水压力和动水压力 (12)基本参数 (13)民用建筑室外消火栓设计流量的确定 (14)单座建筑界定原则示意 (17)建筑物室内消火栓设计流量 (18)地下建筑界定原则示意 (21)多层综合楼消防水量计算 (23)建筑物室内消火栓折减流量 (24)消防给水用水量的计算 (26)消防水源 (28)消防水源保障措施 (28)两路消防供水市政管网要求 (29)消防水池有效容积计算 (30)消防水池有效容积要求 (32)消防水池连续补水要求 (33)独立使用的两座(格)消防水池设置要求 (35)消防水池取水口 (37)生产消防合用水池吸水设计要求 (39)消防水池设计要求 (40)消防水池通气管设置要求 (43)高位消防水池示意图 (44)供水设施 (46)消防水泵性能要求 (48)消防水泵安装形式 (50)多台水泵并联后对压力影响 (50)轴流深井泵安装要求 (52)消防水泵流量和压力测试装置 (54)消防水泵吸水要求 (56)消防水泵吸水管、出水管设置 (57)消防水泵直接吸水 (61)消防水泵吸水管设置过滤器 (62)防止消防水泵低流量空转过热措施 (63)高位水箱有效容积的确定 (64)水箱设置位置 (66)水箱间或水温不低于5℃的措施 (67)高位水箱最低水位设置 (68)稳压泵设计压力的确定 (70)气压罐有效容积要求 (73)多栋建筑水泵接合器设置 (74)高层建筑水泵接合器设置 (75)水泵接合器安装要求 (76)水泵接合器永久性标志铭牌样式 (78)消防水泵房净高要求 (78)消防水泵房降噪减振措施 (80)消防水泵房设置要求 (81)消防水泵房防水淹没技术措施 (83)给水形式 (84)室内外消火栓合用给水系统 (85)室外临时高压消防系统稳压措施 (86)可不设高位消防水箱系统 (87)消防供水系统保护的最大范围 (88)超高层及顶部临时高压系统 (90)消防系统分区供水条件 (91)消防水泵、转输水箱串联系统 (93)消防水泵直接串联系统 (95)减压阀分区系统 (96)减压水箱分区系统 (97)消火栓系统 (99)干式消防竖管 (100)干式消火栓系统 (101)室外消火栓设置 (103)消防软管卷盘、轻便消防水龙 (104)设备层及管道层消火栓设置 (106)停机坪出入口消火栓设置 (107)防火分区共用消火栓 (108)可采用一支消防水枪的场所 (109)楼梯间、休息平台消火栓设置 (110)试验消火栓室内布置 (112)室内消火栓布置距离 (113)消火栓直线距离布置图示 (114)栓口动压说明 (115)管网 (117)两种及以上水灭火系统环状给水管网 (117)消防给水系统的系统工作压力 (118)水锤消除措施设置 (123)减压阀流量检测装置 (125)消防排水 (126)消防电梯井排水设施设置要求 (126)专用排水设施设置 (127)水力计算 (130)管道压力计算 (130)控制与操作 (132)自动启泵状态与手动启泵状态 (132)不应自动停泵 (133)消防水泵的自动启动控制 (135)高压给水系统高位水池供水泵自动启泵 (137)转输泵的启动次序 (138)机械应急启泵装置 (139)消火栓按钮 (141)施工 (143)进场检验清单及检验要求 (143)消火栓箱安装要求 (145)架空管道的固定支架与防晃支架 (146)管道防晃技术要求 (148)室内管道抗震保护技术要求 (150)试验压力中的系统工作压力 (152)编制说明1 编制依据本图集根据中华人民共和国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。
