AD620总结范文AD620是一款高性能、低噪声、低输入偏置电流的仪器放大器。
它是由ADI（安尔发）公司设计和生产的，广泛应用于工业、医疗、电信等领域的精确测量和控制系统中。
在这篇总结中，我们将深入探讨AD620的特点、应用和优势。
首先，AD620的特点是它具有高增益、低漂移和低噪声。
这意味着它可以放大微弱的信号，并保持低噪声和漂移，从而提供高精度的测量结果。
AD620的增益范围广泛，可以通过外部电阻和电容的选择来调整增益，满足不同应用的需求。
此外，AD620具有非常低的输入偏置电流，减小了电路中的误差，提高了系统的稳定性和可靠性。
其次，AD620适用于各种精确测量和控制系统。
它的输入电压范围大，可以接收来自传感器、变送器或其他信号源的微弱信号，并可靠地放大。
AD620的应用领域非常广泛，包括温度测量、压力测量、气体浓度检测、心电图放大等。
同时，AD620还可以用于电压供应电路、传感器接口电路和仪表放大电路等。
与其他仪器放大器相比，AD620具有几个显著的优势。
首先，它的低噪声和低漂移特性使得AD620能够提供高精度的测量结果。
其次，AD620的增益范围宽广，可满足不同应用的需求，无需更换芯片或调整电路设计。
此外，AD620的工作电压范围广，可以适应不同的电源供应。
然而，AD620也存在一些局限性。
首先，尽管AD620具有低噪声和低漂移特性，但在一些极端环境下，仍可能受到干扰。
其次，AD620在高频信号放大方面的性能可能相对较弱，不适用于一些高频应用。
最后，AD620的电源电压和电源电流需求较高，因此在应用中需要提供稳定和足够的电源供应。
综上所述，AD620是一款高性能、低噪声、低漂移的仪器放大器，适用于各种精确测量和控制系统。
它的特点包括高增益、低噪声、低漂移和低输入偏置电流。
AD620的广泛应用领域包括工业、医疗、电信等，具有高精度、稳定性和可靠性的优势。
然而，AD620也存在一些局限性，如受到环境干扰、高频信号放大性能较差和对电源供应要求较高等。

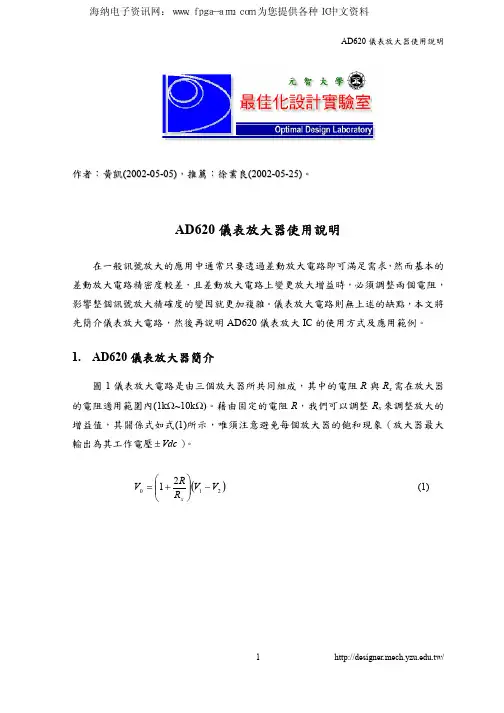

作者：黃凱(2002-05-05)，推薦：徐業良(2002-05-25)。
AD620儀表放大器使用說明在㆒般訊號放大的應用㆗通常只要透過差動放大電路即可滿足需求，然而基本的差動放大電路精密度較差，且差動放大電路㆖變更放大增益時，必須調整兩個電阻，影響整個訊號放大精確度的變因就更加複雜。
儀表放大電路則無㆖述的缺點，本文將先簡介儀表放大電路，然後再說明AD620儀表放大IC 的使用方式及應用範例。
1. AD620儀表放大器簡介圖1儀表放大電路是由㆔個放大器所共同組成，其㆗的電阻R 與R x 需在放大器的電阻㊜用範圍內(1k W ~10k W)。
藉由固定的電阻R ，我們可以調整R x 來調整放大的增益值，其關係式如式(1)所示，唯須㊟意避免每個放大器的飽和現象（放大器最大輸出為其工作電壓±）。
Vdc )(21021V V R R V x -÷÷øöççèæ+= (1)圖1. 儀表放大電路示意圖㆒般而言，㆖述儀表放大器都㈲包裝好的成品可以買到，我們只需外接㆒電阻（即式(1)㆗之R x），依照其㈵㈲的關係式去調整㉃所需的放大倍率即可。
以㆘即介紹AD620儀表放大器的使用方法。
圖2所示為AD620儀表放大器的腳位圖。
其㆗1、8接腳要跨接㆒電阻來調整放大倍率（作用同式(1)㆗之R x），4、7接腳需提供正負相等的工作電壓，由2、3接腳輸入的放大的電壓即可從接腳6輸出放大後的電壓值。
接腳5則是參考基準，如果接㆞則接腳6的輸出即為與㆞之間的相對電壓。
AD620的放大增益關係式如式(2)、式R(3)所示，藉由此㆓式我們即可推算出各種增益所要使用的電阻值了。
G圖2. AD620腳位示意圖14.49+W =GR k G (2) 14.49-W =G k R G (3)AD620的基本㈵點為精確度高、使用簡易、低雜訊，應用㈩分廣泛，表1為AD620的規格㈵性總覽。

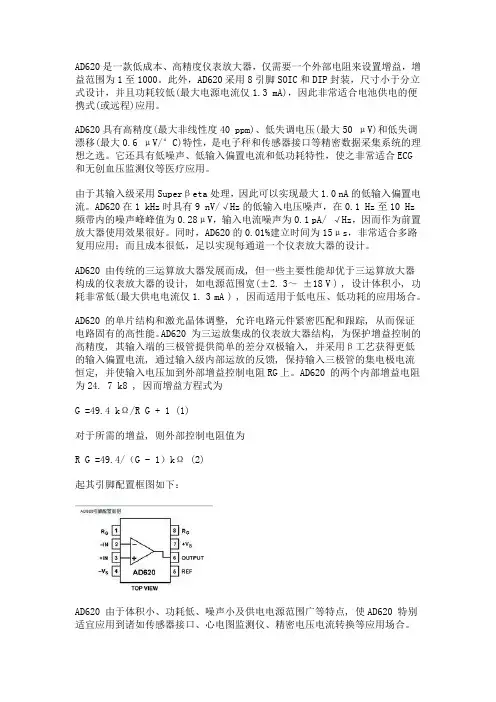

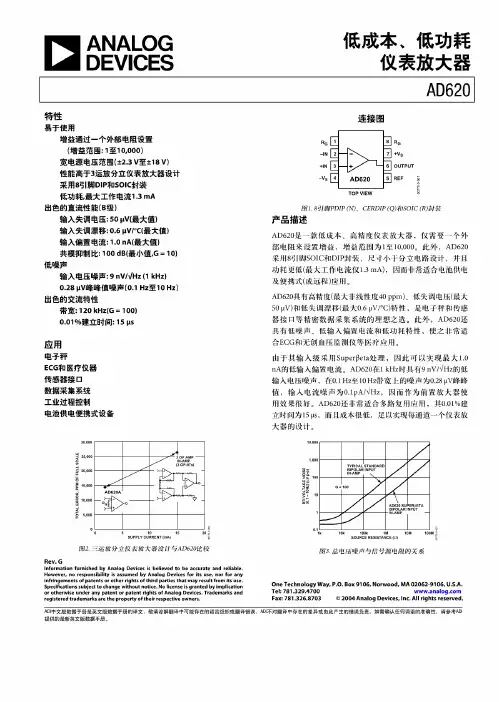

AD620是一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至1000。
此外，AD620采用8引脚SOIC和DIP封装，尺寸小于分立式设计，并且功耗较低(最大电源电流仅1.3 mA)，因此非常适合电池供电的便携式(或远程)应用。
AD620具有高精度(最大非线性度40 ppm)、低失调电压(最大50 μV)和低失调漂移(最大0.6 μV/°C)特性，是电子秤和传感器接口等精密数据采集系统的理想之选。
它还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。
由于其输入级采用Superβeta处理，因此可以实现最大1.0 nA的低输入偏置电流。
AD620在1 kHz时具有9 nV/√Hz的低输入电压噪声，在0.1 Hz至10 Hz 频带内的噪声峰峰值为0.28μV，输入电流噪声为0.1 pA/ √Hz，因而作为前置放大器使用效果很好。
同时，AD620的0.01%建立时间为15μs，非常适合多路复用应用；而且成本很低，足以实现每通道一个仪表放大器的设计。
AD620 由传统的三运算放大器发展而成, 但一些主要性能却优于三运算放大器构成的仪表放大器的设计, 如电源范围宽(±2. 3～±18 V ) , 设计体积小, 功耗非常低(最大供电电流仅1. 3 mA ) , 因而适用于低电压、低功耗的应用场合。
AD620 的单片结构和激光晶体调整, 允许电路元件紧密匹配和跟踪, 从而保证电路固有的高性能。
AD620 为三运放集成的仪表放大器结构, 为保护增益控制的高精度, 其输入端的三极管提供简单的差分双极输入, 并采用β工艺获得更低的输入偏置电流, 通过输入级内部运放的反馈, 保持输入三极管的集电极电流恒定, 并使输入电压加到外部增益控制电阻RG上。
AD620 的两个内部增益电阻为24. 7 k8 , 因而增益方程式为G =49.4 kΩ/R G + 1 (1)对于所需的增益, 则外部控制电阻值为R G =49.4/（G - 1）kΩ (2)起其引脚配置框图如下：AD620 由于体积小、功耗低、噪声小及供电电源范围广等特点, 使AD620 特别适宜应用到诸如传感器接口、心电图监测仪、精密电压电流转换等应用场合。

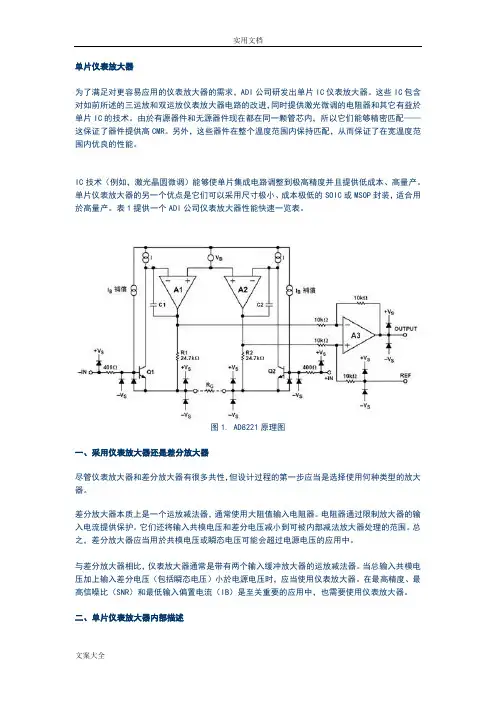

单片仪表放大器为了满足对更容易应用的仪表放大器的需求，ADI公司研发出单片IC仪表放大器。
这些IC包含对如前所述的三运放和双运放仪表放大器电路的改进，同时提供激光微调的电阻器和其它有益於单片IC的技术。
由於有源器件和无源器件现在都在同一颗管芯内，所以它们能够精密匹配——这保证了器件提供高CMR。
另外，这些器件在整个温度范围内保持匹配，从而保证了在宽温度范围内优良的性能。
IC技术（例如，激光晶圆微调）能够使单片集成电路调整到极高精度并且提供低成本、高量产。
单片仪表放大器的另一个优点是它们可以采用尺寸极小、成本极低的SOIC或MSOP封装，适合用於高量产。
表1提供一个ADI公司仪表放大器性能快速一览表。
图1. AD8221原理图一、采用仪表放大器还是差分放大器尽管仪表放大器和差分放大器有很多共性，但设计过程的第一步应当是选择使用何种类型的放大器。
差分放大器本质上是一个运放减法器，通常使用大阻值输入电阻器。
电阻器通过限制放大器的输入电流提供保护。
它们还将输入共模电压和差分电压减小到可被内部减法放大器处理的范围。
总之，差分放大器应当用於共模电压或瞬态电压可能会超过电源电压的应用中。
与差分放大器相比，仪表放大器通常是带有两个输入缓冲放大器的运放减法器。
当总输入共模电压加上输入差分电压（包括瞬态电压）小於电源电压时，应当使用仪表放大器。
在最高精度、最高信噪比（SNR）和最低输入偏置电流（IB）是至关重要的应用中，也需要使用仪表放大器。
二、单片仪表放大器内部描述1、高性能仪表放大器ADI公司於1971年推出了第一款高性能单片仪表放大器AD520，2003年推出AD8221。
这款仪表放大器采用超小型MSOP封装并且在高於其它同类仪表放大器的带宽内提供增加的CMR。
它还比工业标准AD620系列仪表放大器有很多关键的性能提高。
图2. AD8221的引脚排列AD8221是一种基於传统的三运放结构的单片仪表放大器（见图1）。
