备战中考物理凸透镜成像的规律综合经典题附答案解析

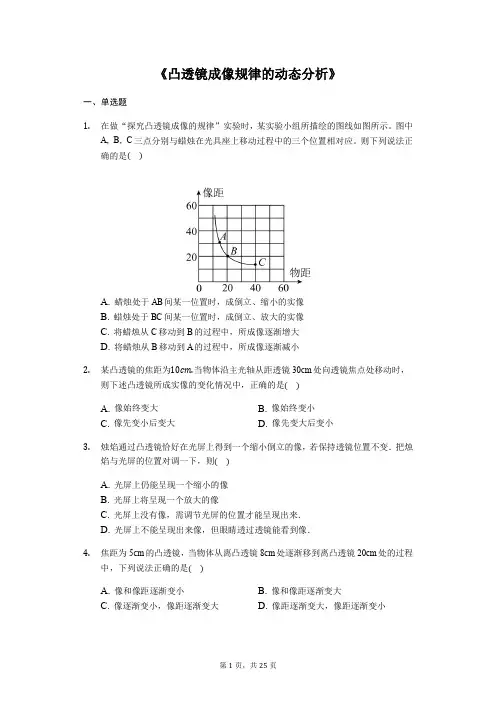

《凸透镜成像规律的动态分析》一、单选题1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。

图中A，B，C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。

则下列说法正确的是A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像B. 蜡烛处于BC间某一位置时，成倒立、放大的实像C. 将蜡烛从C移动到B的过程中，所成像逐渐增大D. 将蜡烛从B移动到A的过程中，所成像逐渐减小2.某凸透镜的焦距为当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小3.烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变．把烛焰与光屏的位置对调一下，则A. 光屏上仍能呈现一个缩小的像B. 光屏上将呈现一个放大的像C. 光屏上没有像，需调节光屏的位置才能呈现出来．D. 光屏上不能呈现出来像，但眼睛透过透镜能看到像．4.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是A. 像和像距逐渐变小B. 像和像距逐渐变大C. 像逐渐变小，像距逐渐变大D. 像距逐渐变大，像距逐渐变小5.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。

下列说法正确的是A. 透镜不动，蜡烛和光屏都向右移动，可以看到像变大B. 此时成正立、放大的实像，与投影仪原理相同C. 透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像D. 若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像6.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应A. 照相机远离该同学，镜头向前调节B. 照相机远离该同学，镜头向后调节C. 照相机靠近该同学，镜头向前调节D. 照相机靠近该同学，镜头向后调节7.某凸透镜的焦距为把点燃的蜡烛沿主光轴从透镜焦点处向远处移动时，则下述凸透镜所成像的变化情况中，正确的是A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小8.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是A. 将光屏适当远离凸透镜B. 将蜡烛适当远离凸透镜C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜D. 同时将光屏和蜡烛适当远离凸透镜9.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是A. 该凸透镜的焦距是20cmB. 当时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜l0cm处移动到30cm处的过程中，像逐渐变小D. 当时成放大的像，投影仪就是根据这一原理制成的10.使用光学仪器时常常需要调节，下列哪些措施是正确的A. 照相机对着某人照像时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离B. 摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些C. 用放大镜看地图时，为了放的大些，应将放大镜与地图之间的距离调大些D. 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些11.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是A. 像和像距都逐渐变大B. 像和像距都逐渐变小C. 像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大12.在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因是蜡烛放在了凸透镜的A. 二倍焦距以外B. 二倍焦距处C. 焦点以外D. 焦点以内13.拿一副远视眼镜放在凸透镜前，如图2所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是A. 将蜡烛靠近凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜14.物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是A. 倒立放大的实像B. 倒立等大的实像C. 正立放大的虚像D. 条件不足，无法判定15.毕业了，小明与全班同学用胶片照相机合影后，接着去照一张单身像。

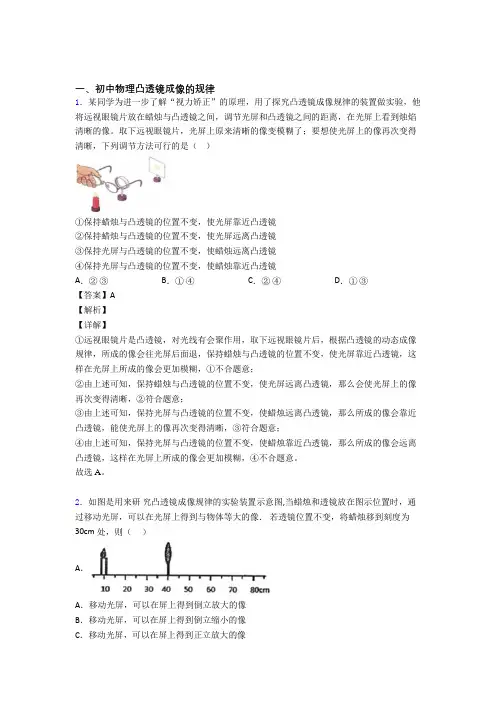

一、初中物理凸透镜成像的规律1．某同学为进一步了解“视力矫正”的原理，用了探究凸透镜成像规律的装置做实验，他将远视眼镜片放在蜡烛与凸透镜之间，调节光屏和凸透镜之间的距离，在光屏上看到烛焰清晰的像。

取下远视眼镜片，光屏上原来清晰的像变模糊了；要想使光屏上的像再次变得清晰，下列调节方法可行的是（）①保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜②保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜③保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜④保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜A．②③B．①④C．②④D．①③【答案】A【解析】【详解】①远视眼镜片是凸透镜，对光线有会聚作用，取下远视眼镜片后，根据凸透镜的动态成像规律，所成的像会往光屏后面退，保持蜡烛与凸透镜的位置不变，使光屏靠近凸透镜，这样在光屏上所成的像会更加模糊，①不合题意；②由上述可知，保持蜡烛与凸透镜的位置不变，使光屏远离凸透镜，那么会使光屏上的像再次变得清晰，②符合题意；③由上述可知，保持光屏与凸透镜的位置不变，使蜡烛远离凸透镜，那么所成的像会靠近凸透镜，能使光屏上的像再次变得清晰，③符合题意；④由上述可知，保持光屏与凸透镜的位置不变，使蜡烛靠近凸透镜，那么所成的像会远离凸透镜，这样在光屏上所成的像会更加模糊，④不合题意。

故选A。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．4．如图所示，光屏上能看到烛焰清晰的像，下列操作不能使光屏上清晰的像变大的是（）A．保持凸透镜位置不变，将蜡烛和光屏的位置对调B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离D．换一个焦距更小的凸透镜，调整光屏至适当的位置【答案】D【解析】【详解】A．从图中可以看到，烛焰的物距u大于像距v，由于在光屏上能看到烛焰清晰的像，根据凸透镜的成像规律可知，这个像应该是倒立、缩小的实像；当保持凸透镜位置不变，将蜡烛和光屏的位置对调后，根据光路的可逆性可知，在光屏上也能看到烛焰清晰的像，此时物距u小于像距v，根据凸透镜的成像规律可知，这个像应该是倒立、放大的实像，这个操作可以使光屏上清晰的像变大，A项不合题意；B．保持蜡烛和光屏的位置不变，只将凸透镜向左移动适当距离，那么物距u会变小，像距v会变大，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，所以能使光屏上清晰的像变大，B项不合题意；C．保持凸透镜的位置不变，将蜡烛和光屏都向右移动适当距离，根据凸透镜的成像规律可知，当物距变小时，像距变大时，像会变大，能使光屏上清晰的像变大，C项不合题意；D．换一个焦距更小的凸透镜，那么物距不变，根据凸透镜的成像规律可知，像距会变小，调整光屏至适当的位置，所成的清晰像会更小，不能使光屏上清晰的像变大，选项D 符合题意。

一、初中物理凸透镜成像的规律1．当物体距离凸透镜8cm时，在透镜另一侧光屏上成一个清晰放大的实像；若保持物体与光屏的位置不变把凸透镜向光屏方向移动2cm，则在光屏上又成一清晰的缩小的像，物体与光屏的距离L和凸透镜的焦距f的说法正确的是（）A．L=18cm B．L=14cmC．4cm<f<5cm D．5cm<f< 8cm【答案】AC【解析】【分析】【详解】由于当光屏上成清晰放大的像后，物体及光屏均未移动，仅将凸透镜向光屏方向移动2cm，又成清晰缩小的像，则根据光路是可逆的可知，此时物距与像距大小互换，此时物距为10cm，像距为8cm，成倒立缩小的实像，物体与光屏间的距离L=10cm+8cm=18cm。

由凸透镜成像规律可得2f<10cm，f<8cm<2f解得4cm<f<5cm，故选A C。

2．某同学在探究凸透镜成像的规律时，在光屏上得到了一个清晰的烛焰的像（如图所示），为使光屏上清晰的像变大些，下列调节方法可行的是A．将蜡烛适当远离透镜，光屏适当靠近透镜B．将蜡烛适当靠近透镜，光屏适当远离透镜C．将透镜适当靠近蜡烛D．将透镜适当靠近光屏【答案】BC【解析】根据凸透镜成实像的规律，要使成像大些，应该减小物距，增大像距，则像变大；A. 将蜡烛适当远离透镜，光屏适当靠近透镜，是增大了物距，减小了像距，像会变小，故A错误；B. 将蜡烛适当靠近透镜，光屏适当远离透镜，即减小物距，增大像距，则像变大，故B正确；C. 将透镜适当靠近蜡烛，此时物距减小，像距增大，像会变大，故C正确；D. 将透镜适当靠近光屏，此时物距增大，像距减小，像会变小，故D错误；故选BC．点睛：要掌握凸透镜成实像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小（反之像变大），这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．3．如图所示，白板上画有两个黑色箭头（图甲），用玻璃杯装半杯水放在白板前（图乙），人眼观察到位于下方的箭头明显发生了变化，下列判断正确的是（）A．玻璃杯下半部相当于一个凹透镜B．下方箭头是凸透镜形成的虚像C．下方箭头成像原理在生活中的应用是照相机D．把玻璃杯移得离白板更远一点，观察到下方的箭头比移动前变得更大【答案】C【解析】【分析】【详解】A．玻璃杯下半部分的中间厚，边缘薄，相当于一个凸透镜，故A错误；B．据图能看出，此时成一个倒立、缩小的实像，故B错误；C．据B可知，成倒立、缩小的实像，所以此时相当于物体处于2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立、缩小的实像，照相机就是利用该原理制成的，故C正确；D．凸透镜成实像时，增大物距，像距缩短，像变小；把玻璃杯移得离白板更远一点，即增大物距，观察到下方的箭头比移动前变得更小，故D错误。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】 【分析】 【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确． 故选B.3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( ) A ．暗箱应略短一些，得到的像会略大些 B ．暗箱应略长一些，得到的像会略大些 C ．暗箱应略短一些，得到的像会略小些 D ．暗箱应略长一些，得到的像会略小些【答案】B 【解析】 【详解】照相机是利用凸透镜成像原理工作的。
