第三章 光接收机

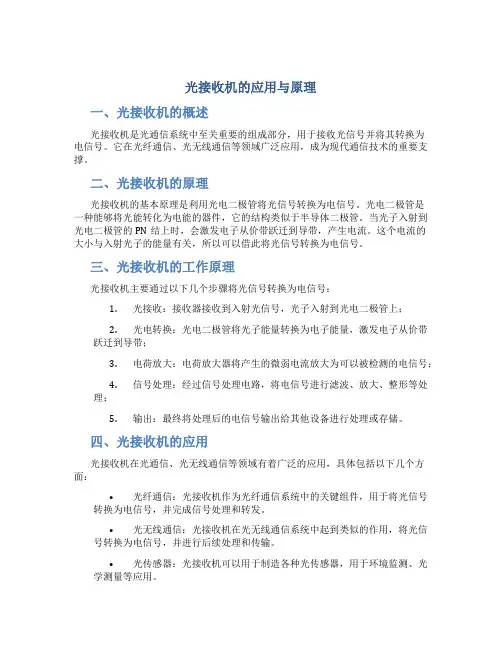

光接收机的应用与原理一、光接收机的概述光接收机是光通信系统中至关重要的组成部分，用于接收光信号并将其转换为电信号。

它在光纤通信、光无线通信等领域广泛应用，成为现代通信技术的重要支撑。

二、光接收机的原理光接收机的基本原理是利用光电二极管将光信号转换为电信号。

光电二极管是一种能够将光能转化为电能的器件，它的结构类似于半导体二极管。

当光子入射到光电二极管的PN结上时，会激发电子从价带跃迁到导带，产生电流。

这个电流的大小与入射光子的能量有关，所以可以借此将光信号转换为电信号。

三、光接收机的工作原理光接收机主要通过以下几个步骤将光信号转换为电信号：1.光接收：接收器接收到入射光信号，光子入射到光电二极管上；2.光电转换：光电二极管将光子能量转换为电子能量，激发电子从价带跃迁到导带；3.电荷放大：电荷放大器将产生的微弱电流放大为可以被检测的电信号；4.信号处理：经过信号处理电路，将电信号进行滤波、放大、整形等处理；5.输出：最终将处理后的电信号输出给其他设备进行处理或存储。

四、光接收机的应用光接收机在光通信、光无线通信等领域有着广泛的应用，具体包括以下几个方面：•光纤通信：光接收机作为光纤通信系统中的关键组件，用于将光信号转换为电信号，并完成信号处理和转发。

•光无线通信：光接收机在光无线通信系统中起到类似的作用，将光信号转换为电信号，并进行后续处理和传输。

•光传感器：光接收机可以用于制造各种光传感器，用于环境监测、光学测量等应用。

•光学测量：在科学研究和工程领域，光接收机可以用于精密光学测量，如激光测距、光谱分析等。

•光电子设备：光接收机也可以用于制造各种光电子设备，如光电开关、光电触发器等。

五、光接收机的发展趋势随着通信技术的不断发展，光接收机也在不断演进和创新，未来的发展趋势主要包括以下几个方面：1.高速化：随着通信速度的不断提升，光接收机需要具备更高的接收速度和处理能力。

2.多功能化：光接收机将不仅能够接收光信号，还能够进行信号处理、光谱分析等多种功能。

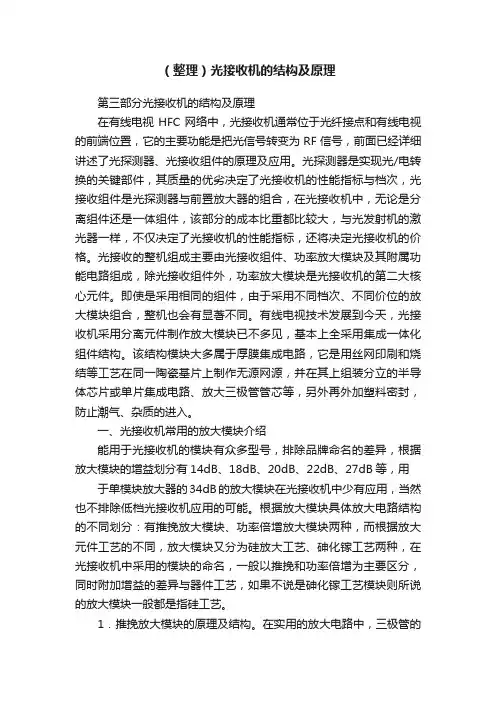

（整理）光接收机的结构及原理第三部分光接收机的结构及原理在有线电视HFC网络中，光接收机通常位于光纤接点和有线电视的前端位置，它的主要功能是把光信号转变为RF信号，前面已经详细讲述了光探测器、光接收组件的原理及应用。

光探测器是实现光/电转换的关键部件，其质量的优劣决定了光接收机的性能指标与档次，光接收组件是光探测器与前置放大器的组合，在光接收机中，无论是分离组件还是一体组件，该部分的成本比重都比较大，与光发射机的激光器一样，不仅决定了光接收机的性能指标，还将决定光接收机的价格。

光接收的整机组成主要由光接收组件、功率放大模块及其附属功能电路组成，除光接收组件外，功率放大模块是光接收机的第二大核心元件。

即使是采用相同的组件，由于采用不同档次、不同价位的放大模块组合，整机也会有显著不同。

有线电视技术发展到今天，光接收机采用分离元件制作放大模块已不多见，基本上全采用集成一体化组件结构。

该结构模块大多属于厚膜集成电路，它是用丝网印刷和烧结等工艺在同一陶瓷基片上制作无源网源，并在其上组装分立的半导体芯片或单片集成电路、放大三极管管芯等，另外再外加塑料密封，防止潮气、杂质的进入。

一、光接收机常用的放大模块介绍能用于光接收机的模块有众多型号，排除品牌命名的差异，根据放大模块的增益划分有14dB、18dB、20dB、22dB、27dB等，用于单模块放大器的34dB的放大模块在光接收机中少有应用，当然也不排除低档光接收机应用的可能。

根据放大模块具体放大电路结构的不同划分：有推挽放大模块、功率倍增放大模块两种，而根据放大元件工艺的不同，放大模块又分为硅放大工艺、砷化镓工艺两种，在光接收机中采用的模块的命名，一般以推挽和功率倍增为主要区分，同时附加增益的差异与器件工艺，如果不说是砷化镓工艺模块则所说的放大模块一般都是指硅工艺。

1．推挽放大模块的原理及结构。

在实用的放大电路中，三极管的集电极并非总有电流流过，根据集中极电流导通时间的长短，通常把放大器分成甲类、乙类、丙类等。

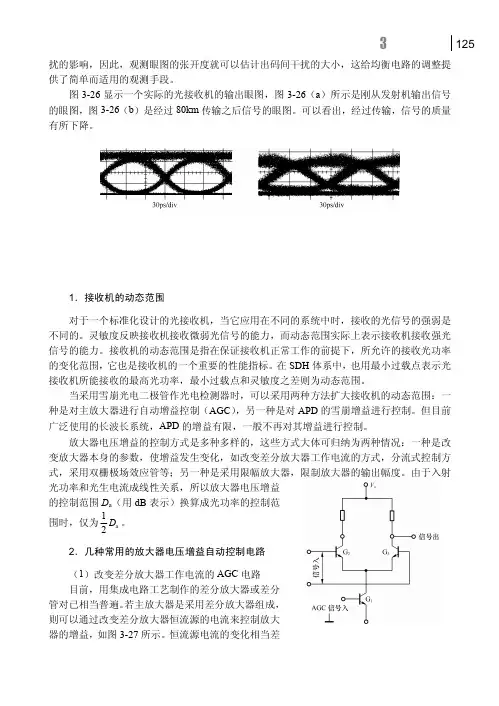

第章 光接收机 1253扰的影响，因此，观测眼图的张开度就可以估计出码间干扰的大小，这给均衡电路的调整提供了简单而适用的观测手段。

图3-26显示一个实际的光接收机的输出眼图，图3-26（a ）所示是刚从发射机输出信号的眼图，图3-26（b ）是经过80km 传输之后信号的眼图。

可以看出，经过传输，信号的质量有所下降。

（a）刚从发射机出来的信号的眼图 （b）经过80km 传输之后信号的眼图图3-26 眼图3.5.2 接收机的动态范围和自动增益控制电路1．接收机的动态范围对于一个标准化设计的光接收机，当它应用在不同的系统中时，接收的光信号的强弱是不同的。

灵敏度反映接收机接收微弱光信号的能力，而动态范围实际上表示接收机接收强光信号的能力。

接收机的动态范围是指在保证接收机正常工作的前提下，所允许的接收光功率的变化范围，它也是接收机的一个重要的性能指标。

在SDH 体系中，也用最小过载点表示光接收机所能接收的最高光功率，最小过载点和灵敏度之差则为动态范围。

当采用雪崩光电二极管作光电检测器时，可以采用两种方法扩大接收机的动态范围：一种是对主放大器进行自动增益控制（AGC ），另一种是对APD 的雪崩增益进行控制。

但目前广泛使用的长波长系统，APD 的增益有限，一般不再对其增益进行控制。

放大器电压增益的控制方式是多种多样的，这些方式大体可归纳为两种情况：一种是改变放大器本身的参数，使增益发生变化，如改变差分放大器工作电流的方式，分流式控制方式，采用双栅极场效应管等；另一种是采用限幅放大器，限制放大器的输出幅度。

由于入射光功率和光生电流成线性关系，所以放大器电压增益的控制范围D a （用dB 表示）换算成光功率的控制范围时，仅为a 12D 。

2．几种常用的放大器电压增益自动控制电路（1）改变差分放大器工作电流的AGC 电路目前，用集成电路工艺制作的差分放大器或差分管对已相当普遍。

若主放大器是采用差分放大器组成，则可以通过改变差分放大器恒流源的电流来控制放大器的增益，如图3-27所示。

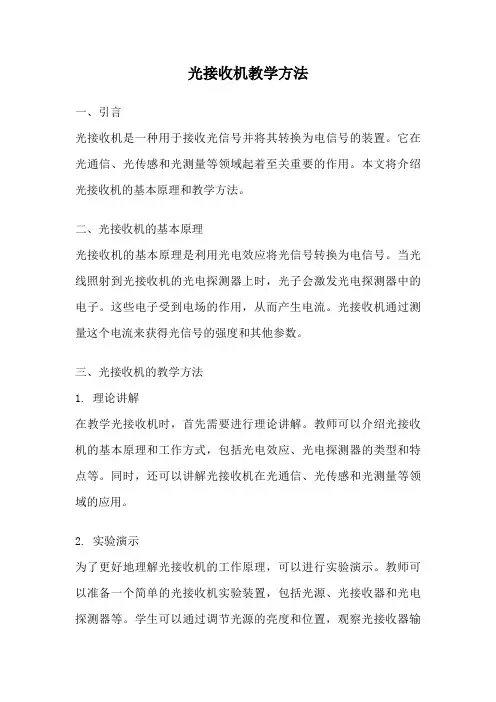

光接收机教学方法一、引言光接收机是一种用于接收光信号并将其转换为电信号的装置。

它在光通信、光传感和光测量等领域起着至关重要的作用。

本文将介绍光接收机的基本原理和教学方法。

二、光接收机的基本原理光接收机的基本原理是利用光电效应将光信号转换为电信号。

当光线照射到光接收机的光电探测器上时，光子会激发光电探测器中的电子。

这些电子受到电场的作用，从而产生电流。

光接收机通过测量这个电流来获得光信号的强度和其他参数。

三、光接收机的教学方法1. 理论讲解在教学光接收机时，首先需要进行理论讲解。

教师可以介绍光接收机的基本原理和工作方式，包括光电效应、光电探测器的类型和特点等。

同时，还可以讲解光接收机在光通信、光传感和光测量等领域的应用。

2. 实验演示为了更好地理解光接收机的工作原理，可以进行实验演示。

教师可以准备一个简单的光接收机实验装置，包括光源、光接收器和光电探测器等。

学生可以通过调节光源的亮度和位置，观察光接收器输出的电信号变化，从而加深对光接收机的理解。

3. 实践操作在教学光接收机时，还应该进行实践操作。

学生可以亲自操作光接收机，进行光信号的接收和处理。

他们可以通过调节光接收机的参数，如增益、带宽等，来观察信号的变化。

同时，还可以学习如何使用光接收机进行光信号的调制和解调。

4. 实际应用为了更好地将理论知识应用到实践中，可以引入一些实际应用案例。

教师可以介绍光接收机在光通信、光传感和光测量等领域的应用实例，如光纤通信、光纤传感和光谱分析等。

学生可以通过分析这些案例，了解光接收机在实际应用中的作用和优势。

5. 讨论和总结在教学光接收机的过程中，可以组织学生进行讨论和总结。

学生可以分享自己的实验结果和实践经验，讨论光接收机的优缺点以及改进方法。

同时，还可以总结光接收机的基本原理和教学方法，加深对光接收机的理解和掌握。

四、结论光接收机是一种重要的光电器件，广泛应用于光通信、光传感和光测量等领域。

通过合理的教学方法，可以帮助学生更好地理解和掌握光接收机的基本原理和应用。

光接收机的结构及原理光接收机是一种用于接收光信号并转换为电信号的设备。

它在光通信系统中起着至关重要的作用。

本文将详细介绍光接收机的结构和原理，以匡助读者更好地理解该设备的工作原理和性能。

一、光接收机的结构光接收机通常由以下几个主要组成部份构成：1. 光探测器：光探测器是光接收机的核心部件，用于将光信号转换为电信号。

常见的光探测器包括光电二极管（Photodiode）和光电导（Phototransistor）等。

光电二极管是一种半导体器件，当光照射到其PN结时，会产生电流。

光电导是一种具有放大功能的光电二极管，它可以将光信号转换为电流信号，并通过放大电路放大电流信号。

2. 光电转换电路：光电转换电路用于将光电二极管或者光电导输出的微弱电流信号转换为电压信号，并进行放大。

光电转换电路通常包括前置放大电路、滤波电路和放大器等。

前置放大电路用于提高光电二极管或者光电导的灵敏度，滤波电路用于滤除噪声和杂散信号，放大器用于放大电流信号，以便进一步处理和解析。

3. 接收电路：接收电路用于对光电转换电路输出的电压信号进行解码和处理。

它通常包括解调电路、解码电路和信号处理电路等。

解调电路用于将调制的光信号解调为基带信号，解码电路用于将基带信号解码为原始数据信号，信号处理电路用于对原始数据信号进行滤波、放大和整形等处理，以便进一步应用和分析。

4. 光纤连接器：光纤连接器用于将光接收机与光纤连接起来，以实现光信号的传输。

常见的光纤连接器有FC、SC、LC等不同类型，它们具有低插损、高耐用性和良好的光学性能，能够确保光信号的高质量传输。

二、光接收机的工作原理光接收机的工作原理可以简单概括为以下几个步骤：1. 光信号接收：光接收机首先接收来自光纤的光信号。

光信号通过光纤传输到光接收机的光探测器。

2. 光电转换：光探测器将接收到的光信号转换为电信号。

光电二极管或者光电导在光照射下产生电流，电流的大小与光信号的强度成正比。

3. 电信号放大：光电转换电路对光电二极管或者光电导输出的微弱电流信号进行放大。

光接收机的结构及原理一、光接收机的概述光接收机（Optical Receiver）是指把光信号转换成电信号的装置，常用于光纤通信等场合。

光接收机又称为光检测器，光探测器（photo-detector）或光电转换器（Optical-to-Electrical Converter，OEC）。

光接收机必须能够快速、准确地将光信号转换为相应的电信号，而且要具备良好的稳定性和抗干扰能力。

二、光接收机的结构光接收机通常由以下五个部分组成：•光纤接收头•光电转换器•前置放大器•滤波器•后置放大器2.1 光纤接收头光纤接收头是光接收机的入口部分，主要功能是把光纤中传输的光信号转换成电信号，进一步进行处理。

光纤接收头由透镜、滤波器、光电转换器等部分组成，一般都是具有高精度、高质量、高稳定性的组件。

2.2 光电转换器光电转换器是光接收机的核心组件，它是将光信号转换成电信号的装置。

光电转换器通常采用半导体材料，如硅、锗、InGaAs等材料制造而成。

光电转换器有两个电极，当光照射在光电转换器上时，产生光电效应，使电子加速并跃迁，进而导致电流的流动，从而将光信号转换成电信号。

2.3 前置放大器前置放大器是光接收机的信号前置放大器，主要功能是将弱电信号进行放大，增强信号的强度，减少噪声对信号的影响。

前置放大器一般采用低噪声放大器，能提高信噪比，保证信号的传输质量。

2.4 滤波器滤波器是光接收机中的重要组成部分，主要通过选择特定的频率范围内的电信号，剔除掉干扰信号，使得输出信号更加纯净。

滤波器的种类有很多，如低通滤波器、高通滤波器、带通滤波器等。

根据需要选择不同的滤波器，进行信号的处理和滤波。

2.5 后置放大器后置放大器是光接收机的信号后置放大器，主要作用是对放大信号进行进一步的增强，以达到输出信号的高质量、高精度和高效率。

三、光接收机的原理光接收机的原理是光电转换技术，即把光信号转换为电信号。

它的基本原理是：在光电转换器中，光束在达到光电转换器表面后，被半导体吸收产生电子-空穴对，使电子加速并跃迁，进而导致电流的流动，从而将光信号转换成电信号。

光接收机的结构及原理光接收机是一种用于接收光信号的设备，它的主要功能是将光信号转换为电信号，以便进一步处理和传输。

在光纤通信系统中，光接收机起着至关重要的作用，它能够接收光纤中传输的光信号，并将其转换为电信号，然后通过电路进行放大、滤波和解调等处理，最终将信号传递给接收端设备。

光接收机的结构通常包括光电转换器、前置放大器、电路滤波器和解调器等组成部分。

下面将详细介绍这些组成部分的工作原理和功能。

1. 光电转换器：光电转换器是光接收机的核心部分，它能够将光信号转换为电信号。

光电转换器一般由光电二极管或光电探测器组成，当光信号照射到光电转换器上时，光子能量会激发光电转换器内的电子，使其跃迁到导带，从而产生电流。

这个电流信号就是光信号经过转换后的电信号。

2. 前置放大器：光接收机中的前置放大器主要负责放大光电转换器输出的微弱电信号，以增强信号的强度。

前置放大器通常采用高增益、低噪声的放大器芯片，可以通过调节放大倍数来适应不同信号强度的接收。

3. 电路滤波器：电路滤波器用于滤除光接收机中的杂散信号和噪声，以保证信号的纯净度和可靠性。

电路滤波器可以根据需要选择不同的滤波器类型，如低通滤波器、带通滤波器等，以滤除不同频率范围内的干扰信号。

4. 解调器：解调器是光接收机中的最后一个环节，它负责将经过放大和滤波处理后的电信号解调为原始的信息信号。

解调器根据光信号的调制方式选择不同的解调算法，如频率解调、相位解调等，以还原出原始的信号。

除了以上核心组成部分，光接收机还可能包括其他辅助部件，如光电转换器的驱动电路、温度控制模块等，以提高设备的性能和稳定性。

总结起来，光接收机的工作原理是通过光电转换器将光信号转换为电信号，然后经过前置放大、滤波和解调等处理，最终将信号传递给接收端设备。

光接收机的结构主要包括光电转换器、前置放大器、电路滤波器和解调器等组成部分。

这些组成部分相互配合，共同完成光信号的接收和处理任务，从而实现光纤通信系统的正常运行。
