2018年中考物理专题练习题： 光路图

《折射光路图》一、作图题1.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。

2.完成光线经玻璃方砖后的光路。

3.作图：如图,池子底部有一个发光点S,人眼在A处观察到的像点在P点请在答题纸的图中画出光从S发出的一条光线到达A处的光路图．4.潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。

5.如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点，请在图中作出入射光线、反射光线及大致方向的折射光线。

6.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。

7.如图所示，一束光从空气斜射到水面上，请画出折射光线．8.如图所示，一束光从水中斜射向空气，入射光线已画出．请做出这条入射光线的折射光线．9.如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在答题卡图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线。

10.如图甲所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图乙中的S′，而是对准位置更深的S叉去。

因为S才是鱼真实的位置，S′处是鱼的像的位置。

请你在乙图中作出一条由S发出，经过水面后射入人眼的光线。

11.如图，入射光线从半圆形玻璃射向空气，在玻璃和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）．12.如图，一束光射入水中，在水底形成光斑。

请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。

13.一束光从空气中斜射到水面时发生反射和折射，OB是反射光线，请作出入射光线和大致的折射光线。

14.如图所示，站在岸上的小明（眼睛在A点），看到空气中的B点有只小鸟，水中的C点有条小鱼，请作出小明观察鸟、鱼的光路图（空气和水的密度均匀）。

2018年中考物理光学作图题1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径．【1】【2】【3】4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【4】【5】【6】7．如图所示．Oʹ是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【7】【8】9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像Sʹ的位置，并完成光路图．10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【9】【10】【11】12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【12】【13】【14】15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【15】【16】17．如图一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．19．潜水员在水中A点，看到岸边物体B的像Bʹ，请在图中画出Bʹ的大致位置，并画出光路图【17】【18】【19】20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，21．完成图所示的光路图．22．用光路图作出物体AB经过凸透镜所成的像AʹBʹ．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点Sʹ．24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．26．如图所示，请你根据近视眼的矫正方法，完成光路图．27．完成凸透镜成像作图．【25】【26】【27】28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．29．如图所示，MN为凸透镜的主光轴，A为蜡烛，Aʹ为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【28】【29】30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．2018年中考物理光学作图题参考答案与试题解析一．作图题（共30小题）1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹．【解答】解：先作出物体两端点A、B关于平面镜的对称点Aʹ、Bʹ，用虚线连接Aʹ、Bʹ即为AB物体在平面镜中的像，如图所示：2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图．【解答】解：把遥控器当作一个发光物体，根据平面镜成像的特点进行作图；先作出点A的像Aʹ，再连接AʹB，与MN的交点O即为入射点，连接AO、BO从而完成光路．如下图所示：．【解答】解：当光线从空气垂直进入玻璃时，传播方向不变；当光从玻璃中斜射入空气时，折射角大于入射角，折射光线远离法线，其大致路径如下图：4．如图所示，AʹBʹ是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形；连接AAʹ，BBʹ，作这两条线段的垂直平分线，即为平面镜的位置．如图所示：5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系．【解答】解：行反射，而且最后的反射光线与原入射光线平行，法线用要用虚线，如图：．6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线．【解答】解：水面与平面镜类似，出S关于水面的对称点S，Sʹ即为S经过水面反射形成的虚像Sʹ，连接SʹP，从而反射光线OP．光线从空气射入水中发生折射时，折射角小于入射角，作出折射光线OA．如图．7．如图所示．Oʹ是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．【解答】解：根据平面镜成像的特点知道：像与物的连线与镜面垂直，所以先连接O和O'，再做OO'的垂直平分线．先作出物体AB的端点A、B关于平面镜的对称点Aʹ、Bʹ，用虚线连接Aʹ、Bʹ即为物体AB在平面镜中所成的像，如图所示：8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线．【解答】解：当光从水中射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线向水面偏折（即折射角大于入射角），折射光线进入人眼，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，从而位置比实际位置偏高，看起来筷子向上弯折，如图所示：9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像Sʹ的位置，并完成光路图．【解答】解：先将两条反射光线反向延长交于一点，即为发光点的像点Sʹ；再作出像点Sʹ关于平面镜的对称点，就是发光点S的位置；从发光点S到反射点画出两条入射光线，如图所示：10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线【解答】解：图中法线已画出，光从空气斜射入玻璃中时，折射角小于入射角，由此在法线右侧的玻璃中作出折射光线，如图所示：．11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数．【解答】解：连接PO，即为反射光线，根据光的反射定律，反射角等于入射角，作反射光线和入射光线夹角的角平分线就是法线的位置，然后垂直于法线作出平面镜；由图知，反射光线和入射光线的夹角90°+30°=120°，则反射角等于入射角等于60°；如图所示：12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．【解答】解：先做出B关于水面的对称点Bʹ，即像的位置，连接像Bʹ与小猴子的眼睛A与水面的交点为O，即为入射点，连接BO为入射光线，再连接入射点O和点A，OA即为反射光线，如图所示：13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【解答】解：过球心的光线不发生折射，过O点垂直于半球形玻璃左侧平面作出法线，然后根据反射角等于入射角，在玻璃内画出反射光线，根据光线在光从玻璃中斜射入空气时，折射角大于入射角画出折射光线．如下图所示：14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．【解答】解：先通过玻璃砖作出发光点S的对称点Sʹ，然后连接SʹM交玻璃砖AB面于点O，OM即为反射光线，连接SO即为入射光线；再过入射点作法线，根据光从空气斜射入其他透明介质，折射光线和入射光线分居在法线的两侧，折射角小于入射角作出该入射光在玻璃砖中的折射光线．如图所示：15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．【解答】解：人之所以能看到水中鱼A，是由A射向水面的光线经水面折射后进入人眼，因此光的传播方向为A→眼睛；Aʹ是人眼逆着折射光线看到的虚像，所以直接连接眼睛和Aʹ，与水面的交点即为入射点O；连接A和入射点O即为入射光线，如图所示：16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）．【解答】解：碗里无水时，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点；沿碗壁缓缓向碗中加水时，当水面到达C处时，能通过D点看到硬币的右边缘B点，说明由B点射向水面的光线折射后进入了人的眼睛；所以，作图方法为：过C点作水平直线（即水面），与AE交于O点（O为入射点），再过O点作法线，连接BO 即为入射光线，则OD为折射光线，如图所示：17．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．【解答】解：光线从空气斜射入玻璃砖时，会同时发生反射和折射现象，根据反射定律，在过入射点在法线面画出反射光线，注意反射角等于入射角；发生折射时，折射光线向法线偏折，折射光线小于入射光线，据此作出第一条折射光线；折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，当经过第二个折射面时，正好与该入射点处的切线垂直，因此第二次折射光线的传播方向不变．如图所示：．18．请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路．【解答】解：选作出S关于平面镜的对称点，即为像点Sʹ，连接Sʹ与人眼的连线交平面镜于点为入射点，从而画出反射光线，连接S和入射点连线画出入射光线，如图所示：．19．潜水员在水中A点，看到岸边物体B的像Bʹ，请在图中画出Bʹ的大致位置，并画出光路图【解答】解：若连接BA，与水面相交于一点，而折射点在此点的左侧，这样可大致找到折射点，并确定出折射光线．通过折射点做出法线，连接折射点与B点，做出入射光线，此时折射角小于入射角．如图所示：20．如图甲所示，潜水员眼睛在水下方A点处，看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起．请在图乙中画出能说明人眼看到小鸟的一条入射光线及对应的折射光线，【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察小鸭子的光路图；（2）看到浮在水面上B点的小鸭子与飞在天空中C点的小鸟“撞”在了一起，说明小鸟处光线的入射点入射点在B点，连接CB即为入射光线，BA为折射光线，逆着折射光线看上去，看到了浮在水面上B点的小鸭子与飞在天空中C点的小鸟在一条直线上．故答案为：21．完成图所示的光路图．【解答】解：平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，过光心的光线其传播方向不变，如图所示：22．用光路图作出物体AB经过凸透镜所成的像AʹBʹ．【解答】解：过光心的光线经凸透镜后不改变方向；平行于主光轴的光线经凸透镜折射后会通过焦点；连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，两条折射光线交于一点，过该点作垂直于主光轴的线段，即为物体AB所成的像AʹBʹ的位置．如图．23．如图所示，请画出S 点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点Sʹ．【解答】解：过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，据此画出两条折射光线；两条折射光线的反向延长线的交点即为发光点S的像点Sʹ．如图所示：24．根据光的传播路径，在图中的虚线框内，填入符合要求的透镜．【解答】解：第一个图中入射光线是平行的，而折射光线远离主光轴，即透镜有发散作用，所以是凹透镜；第二个图中入射光线平行于主光轴，折射光线相对于入射光线靠近了主光轴，即透镜有会聚作用，所以是凸透镜；如图所示：．25．综合作图﹣﹣光学黑箱：已知黑箱内有一只凹透镜和一只平面镜．请在黑箱内画出完整的光路，填上光学仪器，并标明凹透镜焦点F的位置．【解答】解：图中已给出了凹透镜的主光轴，且射出黑箱的光线平行于主光轴，则射向凹透镜的光线延长后过其焦点，所以，可以先利用平面镜反射光，光线再射向凹透镜，且这条光线延长后与凹透镜的主光轴相交．作法：画出射入黑箱的光线，在黑箱左侧适当位置垂直于主光轴画出平面镜，入射光线与平面镜的交点为入射点，垂直于平面镜作出法线，根据光在反射时反射角等于入射角作出反射光线；反射光线与射出黑箱的折射光线的延长线的交点为射向凹透镜的入射点，由此画出凹透镜，延长射向凹透镜的光线与主光轴的交点即为焦点F．如图所示：26．如图所示，请你根据近视眼的矫正方法，完成光路图．【解答】解：近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，应佩戴发散透镜（凹透镜），使光线推迟会聚，使像刚好呈在视网膜上．如图所示：27．完成凸透镜成像作图．【解答】解：对凸透镜来说，过光心的光线不改变方向，平行于主光轴的光线经凸透镜折射后过焦点；所以，作图方法如下：连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点f并延长，交于一点，从该点向主光轴作垂线段，即为物体AB所成的像AʹBʹ的位置．如图所示：28．如图所示，一凸透镜放入水中，F为凸透镜的焦点，请画出图中光线在凸透镜右侧的经凸透镜的折射光线以及光线进入空气中的折射光线．【解答】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，可得经凸透镜后的折射光线；到达水面，过入射点垂直界面作出法线，根据折射角大于入射角，在空气中法线的另一侧作出折射光线，如图所示：29．如图所示，MN为凸透镜的主光轴，A为蜡烛，Aʹ为蜡烛在光屏上所成的像，根据凸透镜成像原理画出光路图确定凸透镜及其焦点的位置．【解答】解：（1）在烛焰上取一点S，在其成的像上找出对应的像点Sʹ，连接SSʹ，其与主光轴的交点O就是凸透镜的光心，由此可以确定凸透镜的位置；（2）过S点做平行于主光轴的入射光线，经过凸透镜折射后要过Sʹ，折射光线与凸透镜右侧的主光轴的交点就是凸透镜的焦点F位置；同理可以作出凸透镜左侧的焦点F．如下图所示：30．如图为透镜成像的一种情况，其中AB是物体，CD是主光轴，MN是AB的像，试在图上的适当位置画上合适的透镜．【解答】解：连接MA并延长交主光轴与一点，该点是凹透镜的光心O，过光心O做一个凹透镜，如图所示：。

光的直线传播一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小.如图所示的四种情景中，属于光的直线传播的是（）. 透过树林的阳光. 镜中的人像. 倒映在湖中的桥. 看见海面下的冰山.夜晚某人在一盏路灯下，先走近路灯后走远，此人影子的长短变化情况是（）. 逐渐变长. 逐渐变短. 先变长，后变短. 先变短，后变长.如图所示，对下列光学现象的描述或解释错误的是（）. 图（）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律. 图（）中木工师傅观察木板是否平整，是利用了光的直线传播特点. 图（）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的. 图（）所示是太阳光经过三棱镜色散后的色光排列情况.“影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，如图，它们与物理知识对应关系正确的是（）. 手影﹣平面镜成像.摄影﹣光的反射. 投影﹣凸透镜成像.倒影﹣光的折射.对于光速的大小, 下面叙述正确的是（）. 水> 空气>玻璃. 空气>水>玻璃. 玻璃>水>空气. 空气>水＜玻璃.下列物体中不属于光源的是（）. 月亮. 烛焰. 打开的电灯. 太阳二、多选题.下列关于光现象的说法中正确的是（）. 日食和月食是由于光的直线传播引起的. 电视机的遥控器发出的是人眼看不见的红外线. 很厚的玻璃板看起来变薄了是由于光的折射引起的. 红色的牡丹花看上去为红色是由于它吸收红光，反射其他色光引起的.水是人类生存最重要的资源之一，下列与水有关的数据中正确的是（）. 一瓶矿泉水的质量约为. 声音在水中的传播速度为. 光在水中的传播速度约是真空中的. 水可以在℃时沸腾.下列关于“光现象”的说法错误的是（）. 池水看起来比实际浅，这是由于光的反射引起的. 浓密的树荫下出现很多圆形的光斑，这是由于光的折射引起的. 路边建筑物的玻璃幕墙造成光污染，这是由于光的漫反射引起的. 因为光路可逆，所以甲从平面镜中看到乙的眼睛，乙也能从平面镜中看到甲的眼睛.下列叙述中用到了与如图所示物理规律相同的是（）. “海市蜃楼”. “杯弓蛇影”. “凿壁偷光”. “立竿见影”.“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”；民间皮影戏的“皮影”；湖岸景色在水中形成的“倒影”；春游时的“摄影”等．以下列出的“影”与物理知识对应关系正确的是（）. 手影﹣﹣光的直线传播. 皮影﹣﹣光的反射. 倒影﹣﹣平面镜成像. 摄影﹣﹣光的反射三、填空题.观测日食不能用肉眼直接对着太阳，如果没有专用的太阳滤镜，可采用如图所示的简便方法：一是准备一盆黑墨水置于阳光下，在脸盆中观察太阳的像，这是利用成像原理；二是将手指展开互相垂直叠放，只留有小缝隙，对着阳光，在白纸上观察太阳的像，这是利用了成像的原理．日食的形成可以用来解释，此时太阳、地球、月球正好在同一直线上，处在中间位置的是．.通常情况下，声音在空气中传播的速度约．某次打雷时，看到闪电后才听到雷声，由此可以估算出发生雷电处离你的距离为．.小明看到闪电后才听到雷声，是因为声的传播速度比光的传播速度．打雷区距小明（光的传播时间忽略不计），这个例子说明声音可以传递．.影子形成的原因是．.纪念抗战胜利周年大阅兵中，仪仗队队员们之所以能够站得这么整齐是利用了光的原理，我们从电视中看到的五颜六色的画面都是由三种颜色的色光混合而成的．四、解答题.激光测距技术广泛应用在人造地球卫星测控、大地测量等方面．激光测距仪向目标发射激光脉冲束，接收反射回来的激光束，测出激光往返所用的时间，就可以算出所测天体与地球之间的距离．现在利用激光测距仪测量月、地之间的距离，精度可以达到±．已知一束激光从激光测距仪发出并射向月球，大约经过反射回来，则地球到月球的距离大约是多少千米？五、作图题.请在图中用光路图作出井底之蛙“观天”的最大范围．.如图所示，为一光屏，、是一个窗户的上下边沿，是光源，试在上确定光源能照亮的范围（用斜线表示）.六、实验探究题.小明用遥控器控制电视机时，想知道遥控器发出的究竟是红外线还是激光.（）他将遥控不对着电视机而是对着旁边的墙，发现也可以控制电视机.于是，他认为遥控器发出的是激光.他是（对不对）的，原因是激光和红外线都是光，都可以发生光的. （）设计一种能够区分激光和红外线的方法：.（）小红在研究光的反射定律的时候，想在白纸上具体去记录光路从而测量反射角和入射角的大小，他先确定入射点，画出反射面和法线，按下激光笔的开关就有了入射光线和反射光线，一松手（开关断开）光线又没有了.你有什么办法能够在白纸上记录出光路.七、综合题.星期天，小明约小刚逛公园，在游玩时，他俩从物理的光学角度讨论起了下列问题：（）太阳光通过三棱镜后被分解成七种颜色的光,这种现象叫做光的现象．（）利用可以使荧光物质发光的性质，可以检验钞票的真伪，的热效应最显著．（）阳光下，小明看见自己在地面上留下了影子，可以用光的知识来解释.看见公园中红色的花朵，是因为花朵 (反射吸收)红色光的缘故．（）来到湖边，小刚看见湖水中的鱼在蓝天白云间游弋，看见的鱼是光的形成的像．（）蜻蜓在平静的水面上空飞行，蜻蜓在水中的“倒影”是它的像(虚实)，蜻蜓距水面，他们看到“倒影”紧贴河底，则河底实际深度 (大于等于小于)，蜻蜓飞到地面上空却看不到倒影，因为光在地面上发生了反射(漫镜面)．答案解析部分一、单选题.下列关于光线的说法正确的是（）. 光源能射出无数条光线. 光线就是很细的光束. 光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法. 光线是用来表示光传播方向的直线，常用虚线表示【答案】【考点】光源【解析】【解答】解：因为光的传播方向是确实存在，为了分析探究，于是用一条有方向的实际直线表示，即光线，所以光线是看不见的，人们用一条看得见的实线来表示光线，用到理想模型法．故正确，错误．光源是能发光的物体，所以能发光，但不是射出光线，故错误，光线只是表示光传播方向的一条直线，并不是很细的光束，故错误．故选．【分析】知道光的传播方向是确实存在，但难以分析探究，于是用一条有方向的直线表示，这种用一个抽象的“模型”来形象地突出事物的主要特征的方法．.如图所示，小明将两端开口的圆筒端用半透明薄纸制成光屏，并把圆筒插入剪去顶部的易拉罐中，制成了一个光屏可移动的小孔成像观察仪，用观察仪进行小孔成像实验，下列说法正确的是：. 此观察仪成像是光的折射现象. 实验时，应将小孔对着物体，眼睛在端观察光屏上物体的像. 实验时，应将端对着物体，眼睛在小孔处观察光屏上物体的像. 如果增大光屏与小孔之间距离，则光屏上物体的像变小【答案】【考点】光直线传播的应用【解析】【解答】小孔成像是由于光在同种均匀介质中沿直线传播形成的。

2018年中考物理真题分项版解析汇编专题02 光现象一、单选题1．如图所示的四种现象，由于光的反射形成的是（）A. 放大的“金鱼”B. 墙上的手影C. 斑马在水中的倒影D. 雨后的彩虹【来源】山东省潍坊市2018年中考物理试题【答案】C2．如图为玩具鸟在平面镜中的成像示意图。

下列能改变像位置的是（）A. 竖直上移玩具鸟B. 竖直下移平面镜C. 人向平面镜靠近D. 像与镜间放一木板【来源】浙江省温州市2018年中考物理试题【答案】A【解析】解：A、竖直上移玩具鸟，玩具鸟相对于平面镜的位置发生变化，因为像和物关于镜面对称所以像的位置也会发生变化，故A正确；B、竖直下移平面镜，C. 人向平面镜靠近 D. 像与镜间放一木板这三种情况中鸟的位置没有发生变化，根据像与物关于镜面对称可知像的位置不会发生变化，故BCD都错，A正确。

点睛：根据平面镜成像的特点：像与物关于镜面对称进行分析。

3．下列现象中，对应的物理知识是“光的直线传播”的是（）A. 射击瞄准时要做到“三点一线”B. 游泳池注水后，看上去好像变浅了C. 在平静的湖面可以看到蓝天白云D. 太阳光经过三棱镜后可以产生彩色光带【来源】2018年山东省泰安市中考物理试题【答案】A【解析】A. 射击瞄准时要做到“三点一线”，利用了光在均匀介质中沿直线传播的特点，故A符合题意；B. 游泳池注水后，看上去好像变浅了，是因为光从水中斜射入空气中时，折射角大于入射角的缘故，是光的折射现象，故B不符合题意；C. 在平静的湖面可以看到蓝天白云，是平面镜成像，由光的反射形成，故C不符合题意；D. 太阳光经过三棱镜后可以产生彩色光带，是光的色散现象，由光的折射形成，故D不符合题意；故选A。

点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论联系实际，多总结。

4．暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”(如图)。

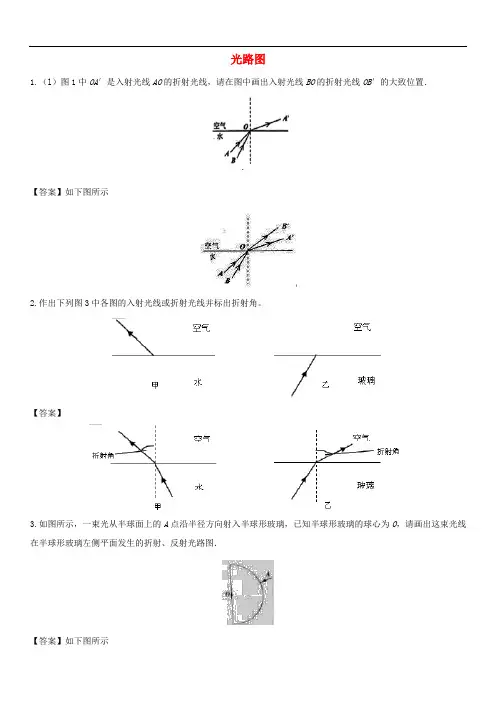

光路图1.（l）图1中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′的大致位置．【答案】如下图所示2.作出下列图3中各图的入射光线或折射光线并标出折射角。

【答案】3.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．【答案】如下图所示4. 完成下列图7中各透镜的光路【答案】5.如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线．【答案】如下图所示6.如图所示，一块平面镜置于O处，恰能使光线AO被平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置。

【答案】7.如图8所示，A′O′是AO在平面镜中的像，请画出平面镜的位置。

【答案】8. 如图所示，一束光经凸透镜后射在平面镜上，请完成光路图．【答案】9.如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．【答案】如下图所示10.根据题目的要求作图：（1）做出图中物体AB在平面镜中的像A’B’；（2）根据图中的两条光线找到光源的位置．并画光路图标出人的影子的长度．；【答案】11.如右图所示，一束光线从空气斜射到水面时发生反射和折射，OB为反射光线，请作出入射光线、法线和大致的折射光线（在图上标明三条光线的名称）【答案】如图所示：12.如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线．【答案】如下图所示13.如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。

（1）画出反射光线及对应的入射光线；（2）大致画出该入射光线进入水的折射光线；（3）A在水中的像到A的距离为____________cm。

【答案】（1）如图所示；（2）如图所示；（3）30.014.如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的位置，并确定该透镜焦点F．【答案】如下图所示15.晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图．【答案】如下图所示16.如图所示，水面上方有一发光点A1，水中另有一发光点A2．人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：（1）A1发出的光经水面反射进入人眼的光路图；（2）A2发出的光进入人眼的光路图．【答案】如下图所示17.如图所示．一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜．请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线．并标出入射角的度数。

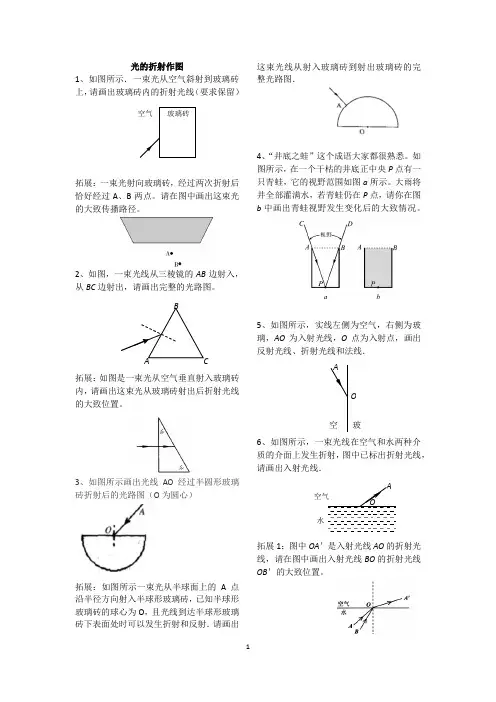

光的折射作图1、如图所示．一束光从空气斜射到玻璃砖上，请画出玻璃砖内的折射光线（要求保留）拓展：一束光射向玻璃砖，经过两次折射后恰好经过A、B两点。

请在图中画出这束光的大致传播路径。

2、如图，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图。

拓展：如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。

3、如图所示画出光线AO经过半圆形玻璃砖折射后的光路图（O为圆心）拓展：如图所示一束光从半球面上的 A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射．请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图．4、“井底之蛙”这个成语大家都很熟悉。

如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。

大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况。

5、如图所示，实线左侧为空气，右侧为玻璃，AO为入射光线，O点为入射点，画出反射光线、折射光线和法线．6、如图所示，一束光线在空气和水两种介质的介面上发生折射，图中已标出折射光线，请画出入射光线．拓展1：图中OA＇是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB＇的大致位置。

A空玻OABC空气玻璃砖OA空气水拓展2：如图所示，鱼缸底部射灯A 发出一束光，射向鱼缸壁的B 点并发生反射，其反射光经水面后发生折射，画出反射光线及其折射光线的大致方向．7、小丽站在池塘边看见水中A 点有一条鱼，试确定鱼大致的实际位置A '，并画出看见A 点的光路图。

此时光从 中斜射入 中发生 形成变 的 像。

用鱼叉叉鱼应该 ，用激光照鱼应该 。

8、如图所示，在平静的湖边有一盏路灯标记为S ，潜水爱好者在水下E 处看到路灯的像为S ′。

请画出水下E 处的人看到路灯S 的光路图。

此时光从 中斜射入 中发生 形成变 的 像。

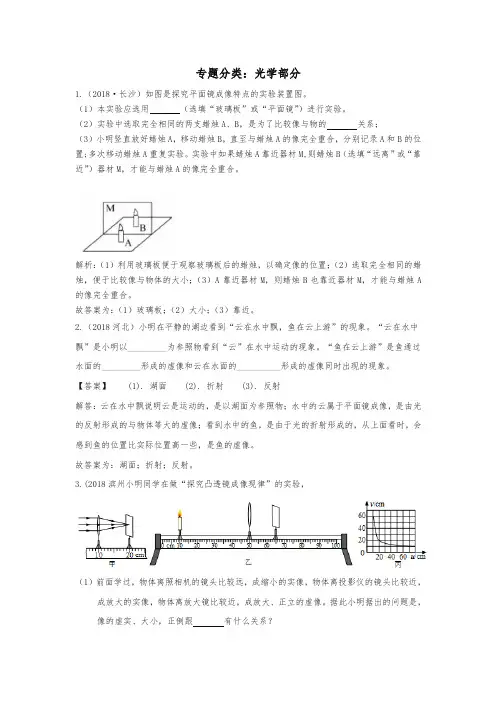

专题分类：光学部分1.（2018·长沙）如图是探究平面镜成像特点的实验装置图。

（1）本实验应选用（选填“玻璃板”或“平面镜”）进行实验。

（2）实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的关系；（3）小明竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置;多次移动蜡烛A重复实验。

实验中如果蜡烛A靠近器材M,则蜡烛B（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合。

解析：（1）利用玻璃板便于观察玻璃板后的蜡烛，以确定像的位置；（2）选取完全相同的蜡烛，便于比较像与物体的大小；（3）A靠近器材M，则蜡烛B也靠近器材M，才能与蜡烛A 的像完全重合。

故答案为：（1）玻璃板；（2）大小；（3）靠近。

2.（2018河北）小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象。

“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象。

“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象。

【答案】 (1). 湖面 (2). 折射 (3). 反射解答：云在水中飘说明云是运动的，是以湖面为参照物；水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。

故答案为：湖面；折射；反射。

3.(2018滨州小明同学在做“探究凸透镜成像现律”的实验，（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。

据此小明据出的问题是，像的虚实、大小，正倒跟有什么关系？（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。

（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是（选填“照相机”、“放大镜”或”投影仪”）（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐。

题型复习(二)作图题题型之一光学作图类型1光的反射作图1．(2018·重庆A卷)请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.解：2．(2018·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．解：类型2平面镜成像作图3．(2018·福建)根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.解：4．(2018·遂宁)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)解：5．(2018·安徽)一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′.解：6．(2018·黔东南)画出图中S发出的光线经平面镜反射后过P点的光路．解：类型3光的折射作图7．(2018·咸宁)如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线O B和进入水中的折射光线OC的大致方向．解：8．(2018·威海)空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．解：9．(2018·黄石)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．解：10．(2018·河南)如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．解：11．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．解：12．(2018·昆明)完成图中经过凸透镜后的两条光线．解：13．(2018·连云港)如图所示，请画出这束光线经过凹透镜后的折射光线．解：题型之二力学作图类型1画指定力的示意图1．(2018·南宁)请在图中画出南瓜所受重力G的示意图．解：2．(2018·广安)如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．解：3．(2018·重庆A卷)在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图．解：4．(2018·徐州)如图所示，小华用绳拉着小车行走，请画出绳对小车拉力F的示意图．解：5．(2018·吉林)请在图中画出潜水艇所受浮力的示意图．解：6．(2018·扬州)如图A、B两球带异种电荷，画出A受到重力和吸引力的示意图．解：7．(2018·遂宁)如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．解：类型2受力分析作图8．(2018·滨州)如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F＝4N，请在图中画出吊灯受力的示意图．(拉力的作用点取在重心)解：9．(2018·聊城)踢出去的足球在操场上慢慢滚动后停下来，在图中画出在操场上向左滚动的足球受力的示意图．解：10．(2018·孝感)如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图．解：11．(2018·邵阳)请你在图中画出静止在水中的小球所受力的示意图．解：12．(2018·南京)如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．(作图时用方框代替小明)解：13．(2018·安徽)如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(如图乙)．请在图乙中画出物块的受力示意图．解：14．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．解：类型3简单机械作图15．(2018·娄底)在图中画出拉力F对支点O的力臂l.解：16．(2018·广东)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.解：17．(2018·德阳)如图OAB为轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．解：，并画出阻18．(2018·衡阳)如图所示，一根木棒以O点为支点撬动木块，画出作用在A点的最小动力F1力的力臂l.2解：19．(2018·凉山)用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法．解：题型之三电磁学作图类型1根据电路图连接实物图1．按图(a)所示的电路图，连接图(b)所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．(电源为两节新干电池，灯泡的最小电阻为5Ω)解：2．要求测量额定电压为 2.5 V 小灯泡的电功率．按照电路图(a)，将图(b)的实物连接成实验电路．解：类型 2 根据实物图画电路图3．(2018·兰州)根据下面的实物图画出与之对应的电路图．解：4．(2018·眉山)根据实物电路图，画出对应的电路图．解：类型 3 根据要求连接实物图5．(2018·湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L 1、L 2 并联，开关控制两个灯 泡，导线不能交叉．解：6．(2018·上海)在图中添加两根导线，将电路连接完整．要求：闭合电键后，当滑片 P 向左移动时，电流表示数变小．解：类型 4 实物图改错7．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．解：8．小明要测量额定电压为2.5V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．解：类型5设计电路图9．(2018·烟台)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)．解：类型6家庭电路的连接10．(2018·广东)如图所示，①用笔画线代替导线完成楼道灯的自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：类型7通电螺线管作图11．(2018·怀化)在图中括号内标出通电螺线管的N、S极和小磁针的N、S极．解：12．(2018·达州)如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．解：13．(2018·东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．解：。

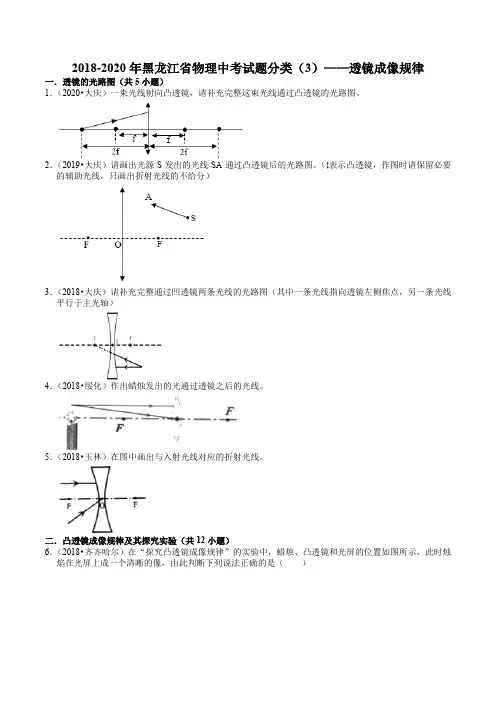

2018-2020年黑龙江省物理中考试题分类（3）——透镜成像规律一．透镜的光路图（共5小题）1．（2020•大庆）一束光线射向凸透镜，请补充完整这束光线通过凸透镜的光路图。

2．（2019•大庆）请画出光源S发出的光线SA通过凸透镜后的光路图。

（↕表示凸透镜，作图时请保留必要的辅助光线，只画出折射光线的不给分）3．（2018•大庆）请补充完整通过凹透镜两条光线的光路图（其中一条光线指向透镜左侧焦点，另一条光线平行于主光轴）4．（2018•绥化）作出蜡烛发出的光通过透镜之后的光线。

5．（2018•玉林）在图中画出与入射光线对应的折射光线。

二．凸透镜成像规律及其探究实验（共12小题）6．（2018•齐齐哈尔）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A．光屏上的像是倒立、放大的实像B．光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C．若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D．若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜7．（2020•黑龙江）在“探究凸透镜成像规律”的实验中，将凸透镜正对着太阳，在距凸透镜15cm处得到一个最小、最亮的光斑，则该凸透镜的焦距为cm；若将一个物体放在此透镜前40cm处，可在透镜另一侧光屏上得到一个倒立（选填“放大”、“等大”或“缩小”）的实像。

8．（2020•牡丹江）在“探究凸透镜成像的规律”实验中，所用凸透镜的焦距是10cm。

（1）将点燃的蜡烛、凸透镜放在如图所示的位置，移动光屏，在光屏上得到了清晰的倒立、（选填“放大”或“缩小”）的实像；（填光学仪器名称）就是利用这一成像规律工作的。

（2）保持凸透镜位置不变，若将蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应向（选填“靠近”或“远离”）透镜的方向移动，此时的像与原来的像相比（选填“变大”或“变小”）。

2018年中考物理真题分项版解析汇编专题02 光现象一、单选题1．下列现象中，对应的物理知识是“光的直线传播”的是（）A. 射击瞄准时要做到“三点一线”B. 游泳池注水后，看上去好像变浅了C. 在平静的湖面可以看到蓝天白云D. 太阳光经过三棱镜后可以产生彩色光带【来源】2018年山东省泰安市中考物理试题【答案】AD. 太阳光经过三棱镜后可以产生彩色光带，是光的色散现象，由光的折射形成，故D不符合题意；故选A。

点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论联系实际，多总结。

2．下列现象与彩虹的形成原因相同的是（）A. B. C. D.【来源】山东省临沂市2018年中考物理试题【答案】C【解析】分析：（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；（2）当光照射到物体界面上时，有一部分光被反射回来，例如：平面镜成像、水中倒影等；（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。

解答：雨后彩虹是光的色散现象，即是由于光的折射导致的。

A、小孔成像是由光的直线传播形成的，故A错误；B、水面倒影是由于光的反射形成的，故B错误；C、凸透镜成像的过程，实际上是由光的折射形成的，故C正确；D、手影游戏，是由于光的直线传播形成的，故D错误；故选：C。

【点睛】本题列举了四个常见的光现象，综合了光学知识，需要学生在平时学习和生活中多对相关的光现象进行思考。

3．下列四幅图展示了我国古代劳动人民的智慧成果，对其中所涉及的物理知识，下列说法正确的是（）A.B.C.D.【来源】【全国市级联考】四川省泸州市2018年中考物理试题【答案】D【解析】A、孔明灯灯内的空气受热，体积膨胀，在空中所受的浮力变大，大于它自身的重力所致，火箭“飞天”是应用力的相互作用，故A错误；B、日晷能够记录时刻，是利用了光的直线传播形成的影子，是测量时间的工具，不是探测地震的仪器，故B错误；C、碾谷物的石磨选用厚重的石材，增大了压力，是为了增大石磨对谷物的压强，故C错误；D、古代发明的钻木取火，是通过做功改变物体的内能，故D正确。

2018届中考物理专项练习---根据已知透镜做光路图（含答案、全国通用）一、填空题(本大题共1小题，共2.0分)1. 选用______ 或______ （填写两种光学元件的名称），可使光线的传播方向发生如图所示的改变．二、作图题(本大题共11小题，共55.0分)2. 如图所示，请完成光路图．3. 入射光线如图所示，请画出通过凸透镜后的折射光线．4. 按要求完成下列作图：（1）如图1所示F为凸透镜的焦点，请画出图中光线的折射光线．（2）通电螺线管旁小磁针静止时如图2示，在括号内标出小磁针的N、S极．5. 按要求完成下列作图．（1）如图1所示，物体沿斜面向下滑动，请在图中画出物体所受的重力G和沿斜面向上的摩擦力f的示意图；（2）请在图2画出两条人射光线经过凸透镜后的折射光线．6. 完成下面的光路图．7. 如图所示，O1O2为凸透镜L的主光轴，S′为点光源S经凸透镜L所成的像，SA为从点光源S发出的一条光线，请在图中画出该光线SA经凸透镜折射后的光线．8. （1）如图1所示，光源Q发出的一束光经平面镜反射在墙上显示出一个光点；①画出光源Q在平面镜中的像．②画出镜面反射的光线并标出墙上光点的位置．（2）①画出图2中两条入射光线经凸透镜后的光线．②与物比较，物体MN经凸透镜成______ （选填“放大”、“缩小”）______ （选填“正立”、“倒立”）的像．9. 在如图所示的方框中画出适当的光学元件．10. （1）如图甲所示，A和B是发光点S发出的其中两条光线入射到平面镜上时发生反射的两条反射光线（图中未画出发光点S），请根据反射光线在图中作出发光点S和它在平面镜中所成的虚像S′．（2）图乙中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其中一个焦点F的大致位置．11. 实验中有时需要将一束粗平行光变成细平行光，这可以利用两块透镜的组合来解决．请在图的两个方框中各画出一种组合方式（要在图中画清光束粗细的变化），分别写出两块透镜间的距离S跟两块透镜到各自焦点的距离f1、f2的关系．s= ______ s= ______ ．12. 根据入射光线和折射光线，在图中的虚线框内画出适当类型的透镜．三、计算题(本大题共5小题，共40.0分)13. 在图中画出入射光线经过凸透镜后的折射光线．14. 根据图中光通过透镜前后的方向，在图中填上适当类型的透镜15. （1）如图1所示，请在图上画出小球所受重力的示意图．（2）在如图2所示的光路图中，请填入合适的透镜．16. 如图所示是光线通过某透镜之后的传播光路图，请在虚线方框内画上恰当的透镜．17. 根据图示的入射光线和折射光线，在图中的虚线框内画出适当类型的透镜．。

中考物理二轮讲练测专题12 光路图（讲案）第一讲考点梳理一、光的直线传播条件：光在同种均匀介质中是沿直线传播的。

光沿直线传播的应用和例子：手电筒的光、影子的形成、小孔成像、日食、月食、激光准直、排队看人齐了没有看第一个人有没有当住后面的人等等。

二、光的反射定律1.光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。

可归纳为：“三线共面，两线分居，两角相等”。

入射点（O）：入射光线与镜面上的接触点；入射光线：射向平面镜的光线；反射光线：射出平面镜的光线；法线（ON）：通过入射点且垂直于镜面的直线；（提示：法线是为了研究问题方便而引入的辅助线，本身并不存在，所以法线用虚线表示，一定要与光线的画法区分开。

）入射角（i）：入射光线与法线的夹角；反射角（r）：反射光线与法线的夹角。

2.平面镜成像（1）根据光的反射定律。

（2）平面镜成像特点：像到平面镜的距离与物体到平面镜的距离相等；像与物体的大小相等；像与物体的连线被平面镜垂直平分；平面镜成的是虚像。

利用数学课中有关对称的知识，平面镜成像的规律也可以表述为：平面镜所成的像与物体关于平面镜对称。

三、光的折射（1）折射光线与入射光线、法线在同一平面内（三线共面）；折射光线和入射光线分居法线的两侧（法线居中）。

（2）光从空气斜射入玻璃或其他介质时，折射光线靠近法线折射，折射角小于入射角。

（3）当入射角增大时，折射角也增大，当入射角减小时，折射角也减小（折射角随入射角同方向变化）。

当光从空气垂直射入水中或其他介质时，传播方向不变（入射角、反射角、折射角均为0）。

四、透镜对光的作用第二讲重点解析光学作图注意：光线一定用箭头标上方向；平面镜成的像是虚像，若是线段，一定要画成“虚线”；根据入射光线和出射光线在光具同侧或异侧，判断是面镜还是透镜；根据出射光线是会聚还是发散，判断透镜的类型。

典例1 根据光的直线传播作图下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围【答案】【解析】光在同种均匀介质中沿直线传播的。

种类一光学作图针对训练一．光的反射、折射作图1. (2017交大附中模拟)图中，S′为人眼看见水中点光源S的虚像，请画出S点发出的一条光芒经水面到人眼的光路图．第1题图2. (2017莲湖区模拟)当光芒从水中射向空气时，它的反射光芒如下图，请画进出射光芒和折射光芒．第2题图3. (2017常州)运钞车车厢内，人眼挨着玻璃砖察看车外，请经过光路作图(保存印迹)，标出人眼看到车外的范围．第3题图4. (2017河池)如下图，入射光芒AB由空气斜射入水中，请在图中画出反射光芒和折射光芒的大概方向．第4题图5. (2017乌鲁木齐)一束光从空气射入玻璃时的反射光芒如下图，请画进出射光芒和大概的折射光芒．第5题图6. (2017赤峰)如下图，一束光射向玻璃三棱镜并穿过三棱镜，请画出这束光进入三棱镜和走开三棱镜后的光芒(画出法线)．第6题图7. (2017随州)如图，人眼在E处经过碗的边沿D点恰好能看到空碗底部硬币的左侧沿A点．此刻向碗里迟缓加水，当水面抵达C处时，人眼仍在E处，但能经过D点看到硬币的右侧沿B点．用一条光芒表示以上光学现象(并画出水面、法线)．第7题图8. (2017辽阳)潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大概地点，并画出光路图．第8题图二．平面镜作图9. (2017黔东南州)如下图，A、B是点光源S发出的光经平面镜M反射后的两条反射光芒，请在图中标出点光源S和像点S′的地点，并达成反射光路图．第9题图10. 汽车前挡风玻璃往常做成斜的，目的是防备车内光景成像在司机视野前面．在图中请做出物体AB经挡风玻璃MN所成的像．第10题图11. (2017铁一中模拟)如下图小华站在竖直搁置的平面镜前，若将一块木板(厚度不计)放在平面镜前，如下图，请绘图说明他可否经过平面镜看到自己的脚尖．第11题图12. (2017兰州)如下图，在练功房一侧的墙壁上装有一块平面镜，某同学从A点用一激光笔向镜面照耀，在天花板的B点看到一光斑，请画出该光斑形成的光路图．第12题图三．透镜作图13. (2017高新二校模拟)请画出射向凸面镜的两条光芒经凸面镜后的射出光芒．第13题图14. (2017枣庄)依据光的流传路径，在下列图中的虚线框内，填入切合要求的透镜．第14题图15. (2017内江)如下图，请画出烛焰上S点发出的两条光芒经过凸面镜后的折射光芒，并画出发光点S的像点S′(F是凸面镜的焦点，O是凸面镜的光心，光芒SP平行于主光轴)．第15题图16. (2017广东省卷)如下图，请你依据近视眼的改正方法，达成光路图．第16题图答案1. 如答图所示第1题答图【分析】因为光的折射，人看到的点光源S的像S′，比本来的地点要浅一点，故可先连结AS′，与水面的交点即为入射点，再连结入射点和S，标出光的流传方向即为入射光芒．如答图所示．2. 如答图所示第2题答图【分析】在发生反射时，反射角等于入射角，据此画进出射光芒；光从水中斜射入空气中，折射角大于入射角，折射光芒远离法线．如答图所示．3. 如答图所示第3题答图4. 如答图所示第4题答图【分析】利用反射角等于入射角画出反射光芒；光从空气斜射入水中，折射角小于入射角，折射光芒倾向法线，如答图所示．5. 如答图所示第5题答图【分析】图中法线和入射点已给出，依据光的反射定律，在空气中法线的下侧作进出射光芒，注意反射角等于入射角；依据光的折射定律可知，在玻璃中法线的上侧作出折射光芒，注意折射角小于入射角，详细如答图所示．6. 如答图所示第6题答图【分析】光由空气进入玻璃，折射角小于入射角，所以折射光芒应向法线聚拢；再次折射时，光由玻璃进入空气，折射角大于入射角，所以折射光芒远离法线射出．7. 如答图所示第7题答图【分析】过C点作一水平线，交AD于一点，过该点作出法线，而后再从B点引进出射光芒．如答图所示．8. 如答图所示第8题答图【分析】从B发出的光芒在水面发生折射，射向A点，且折射角小于入射角，将折射光芒反向延伸，在B的正上方即为物体B的像B′，如答图所示．9. 如答图所示第9题答图10. 如答图所示第10题答图11. 如答图所示第11题答图【分析】先作出脚尖A对于平面镜的对称点A′，即脚尖在平面镜中成的像，连结像点A′和人的眼睛B，与平面镜交于O，连结AO就是入射光芒，OB为反射光芒，如下图，可见小华能经过平面镜看到自己的脚尖．12. 如答图所示第12题答图【分析】依据像与物体对于平面镜对称画出A的像点A′，连结A′B，与平面镜的交点即为入射点O，A与入射点O连线为入射光芒，B与入射点O连线为反射光芒，如答图所示．13. 如答图所示第13题答图14. 如答图所示第14题答图【分析】第一个图中入射光芒是平行的，而折射光芒远离主光轴，即透镜有发散作用，所以是凹面镜；第二个图中入射光芒也是平行的，光芒经过透镜后，光芒的上下次序发生了变化，所以应当是汇聚后再发散的结果．如答图所示．15. 如答图所示第15题答图【分析】平行于主光轴的光芒经凸面镜后过焦点F，过光心的光芒流传方向不变，因为蜡烛位于凸面镜焦距之内，那么这两点折射光芒反向延伸线的交点即为发光点S的像点，即点S′.16. 如答图所示第16题答图【分析】近视眼是晶状体曲度变大，汇聚能力加强，即折光能力加强，像成在视网膜的前面，应佩带发散透镜(凹面镜)，使光芒推延汇聚，使像恰好成在视网膜上．如答图所示．。

题型三作图题一、光学作图二、类型 1 光沿直线传播作图1．如图所示，月球运行到太阳和地球之间会发生日食，地球上某一区域会看不到A 点发出的太阳光．根据光沿直线传播的道理，画出产生这一现象的光路图．第1题图类型 2 光的反射作图出反射角的度数．第2题图第3题图3．小明妈妈的手机掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了手机．如图已标出了反射光线和入射光线，请在图中画出平面镜的位置，并保留作图痕迹．类型 3 光的折射作图4．在图中画出入射光线AO从空气射入玻璃时的折射光线OB.第4题图5．如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．第5题图类型 4 光的反射、折射综合作图6．如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．第6题图7．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．第7题图类型 5 平面镜作图8．如图所示，画出物体AB在平面镜中的像A′B′.第8题图9.如图，S′为发光点S在平面镜MN中的像，若S发出的一条光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并完成光路图(保留作图痕迹)．第9题图10．如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．第10题图类型 6 透镜作图11．如图所示，已知一条入射光线过凸透镜的光心O，一条经过凸透镜折射后的光线与主光轴平行，请分别画出它们对应的出射光线和入射光线．第11题图第12题图12．画出图中从S点射出的两条入射光线经过透镜后的折射光线．二、力学作图类型 1 画指定力的示意图13．如图所示，用线将电灯悬挂在天花板上，电灯重20 N，请画出电灯所受重力的示意图．第13题图第14题图14．如图所示，用细绳拉动木块使其做匀速直线运动，画出木块受到拉力的示意图．15．如图所示，物体放置在竖直的弹簧上，画出物体所受弹力的示意图．第15题图第16题图16．如图所示，在游泳池的底部和侧壁，铺满了面积相等的小瓷砖，请画出水对A、B 两瓷砖压力的示意图．类型 2 受力分析作图17．如图所示，一个足球静止在水平地面上，请画出它受力的示意图．第17题图第18题图18．小明乘坐电梯从五楼到一楼，当电梯匀速下降时，请在图中画出小明受到所有力的示意图．19．一个木块从斜面上滑下，在粗糙的水平面上滑动一段距离后停下来，请在图中画出木块在水平面上滑动时受力的示意图(忽略空气阻力)．第19题图第20题图20．如图所示，小明用一个沿斜面的力将大箱子推进车厢，请画出箱子沿斜面向上运动时的受力示意图(点O为箱子的重心)．类型 3 杠杆作图21．如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图．第21题图22．如图甲是一款瓶起子，可简化成如图乙所示的杠杆，其中O为支点，A为动力作用点，F2为杠杆所受的阻力．请在图乙中画出杠杆平衡时作用在A点的最小动力F1、动力臂l1及阻力臂l2.第22题图类型 4 滑轮组绕线23．如图所示，小明同学站在地面上，用一定滑轮和一个动滑轮组成滑轮组，并用它提升物体，请在图中画出绕绳的方法．第23题图24．请在图中画出人拉重物上升，最省力的绕线方法．第24题图三、电(磁)学作图类型 1 根据电路图连接实物图25．要求测量额定电压为2.5 V小灯泡(正常发光时，电阻约10 Ω)的电功率．按照电路图甲，将图乙中的实物连接成实验电路．第25题图类型 2 根据要求连接实物图26．将图中电路连接完整．要求：滑动变阻器的滑片向右移动时，灯泡亮度增加．第26题图27．请在图上用笔画线代替导线连接实物电路(要求：两灯串联，电压表只测量L1两端的电压，不考虑量程选择，导线不能交叉)．第27题图类型 3 根据实物图画电路图28．请根据如图所示的实物图，在方框中画出对应的电路图．第28题图29．根据实物连接图在虚线框内画出电路图．第29题图30．如图是“探究电流产生的热量与什么因素有关”的实验装置，请在虚线框内画出与之对应的电路图．第30题图类型 4 电路设计31．请设计一个由干电池供电、开关控制微型电动机工作的简单电路，在如图所示的虚线方框内画出电路图．第31题图32．如图所示，请在两个虚线框内选填“电源”和“开关”的符号，使开关都闭合时两灯组成并联电路．第32题图类型 5 家庭电路作图33．如图所示，请将开关和灯泡正确连入家庭电路．第33题图34．请将虚线框内带有保险丝的三孔插座正确接入家庭电路．第34题图类型 6 简单磁现象作图35．小磁针在如图所示的位置静止，标出小磁针的N极．第35题图36．在图中画出静止在通电直导线附近A点的小磁针，并标出其磁极．第36题图类型 7 通电螺线管作图37．图中，根据小磁针静止时的指向，标出通电螺线管的磁感线方向和电源的正、负极．第37题图38．如图所示，请标出通电螺线管磁感线的方向和旁边悬挂的条形磁体的N、S极．第38题图39．如图所示，开关S闭合，发现弹簧缩短，小磁针旋转到图中所示位置静止，请在图中括号内标出电源的正、负极和小磁针的N极(电源正极用“＋”，负极用“－”表示)．第39题图40．将图中的电磁铁连入你设计的电路中，电路画在虚线框内．要求：(1)电路能改变电磁铁磁性的强弱；(2)小磁针静止时如图所示．第40题图答案1. 如答图所示第1题答图2. 如答图所示第2题答图3. 如答图所示第3题答图4. 如答图所示第4题答图5. 如答图所示(注意射入玻璃的光线与离开玻璃后的光线平行)第5题答图6. 如下图所示第6题答图7. 如答图所示第7题答图【解析】因为光线沿半径方向射入，所以入射光线过球心O，O点为入射点．过O点作玻璃左侧垂线即法线，根据光的反射定律作出反射光线OB；该反射光线再由玻璃射出时，其光线垂直玻璃的圆弧表面，光的传播方向不变，不发生折射；光线AO从玻璃左侧斜射入空气时，折射角大于入射角，折射光线OC远离法线．如答图所示.8. 如答图所示第8题答图9. 如答图所示第9题答图【解析】根据平面镜成像原理，平面镜前的发光点射向平面镜的光，经平面镜反射后，所有反射光线的反向延长线经过这个发光点的像点；先根据平面镜成像特点，作出发光点S(作对称点)，连接S′P，找出入射点O，连接SO标上箭头即为入射光线，给OP标上箭头即为反射光线．具体如答图所示．10. 如答图所示第10题答图【作图步骤】(1)将两条反射光线反向延长交于S′点；(2)作S′关于平面镜的对称点S；(3)画出两条反射光线对应的入射光线．11. 如答图所示第11题答图【解析】过焦点的光线经凸透镜折射后折射光线与主光轴平行，经过光心的光线传播方向不变．12. 如答图所示第12题答图13. 如答图所示第13题答图14. 如答图所示第14题答图15. 如答图所示第15题答图【解析】弹力的方向与弹簧被拉伸或被压缩的方向相反，即弹簧对物体的弹力方向是竖直向上的，其作用点在物体的重心上．如答图所示．16. 如答图所示第16题答图【解析】由于液体内部向各个方向都有压强，因此液体向各个方向都有压力．压力垂直作用在游泳池侧壁和底部，并且压力随深度的增大而增大，如答图所示．17. 如答图所示第17题答图18. 如答图所示第18题答图19. 如答图所示第19题答图20. 如答图所示第20题答图21. 如答图所示第21题答图22. 如答图所示第22题答图【解析】由于OB垂直阻力作用线，垂线段OB的长度即为阻力臂l2；要使作用在A点的动力最小，应使动力臂最大，OA的长度即为动力臂，过A点作垂直于OA的动力F1，方向垂直于OA向下．如答图所示．23. 如答图所示第23题答图24. 如答图所示第24题答图【解析】因为人站在高处，人拉重物上升，从动滑轮的挂钩开始依次绕绳子，最后有三段绳子承担物重，这就是最省力的绕法．如答图所示．25. 如答图所示第25题答图26. 如答图所示第26题答图27. 如答图所示第27题答图28. 如答图所示第28题答图29. 如答图所示第29题答图30. 如答图所示第30题答图31. 如答图所示第31题答图32. 如答图所示第32题答图33. 如答图所示第33题答图34. 如答图所示第34题答图35. 如答图所示第35题答图36. 如答图所示第36题答图37. 如答图所示第37题答图38. 如图所示第38题答图39. 如答图所示第39题答图40. 如答图所示第40题答图【解析】改变线圈中的电流大小可以改变电磁铁磁性的强弱，因此电路中要有一个滑动变阻嚣，已知小磁针左端为N极，根据磁极间的相互作用可知，电磁铁的左端为S极，右端为N极，由安培定则可以判定，电流要从电磁铁的右端流入．。

专题02 光现象一、单选题1．现代社会，汽车已经成为常用的交通和运输工具，下列与汽车有关的说法中错误的是A．汽车的观后镜为凸面镜，是为了扩大驾驶员的视野范围B．载重汽车的车轮多而且宽，是为了增大汽车对路面的压强C．汽车轮胎上的花纹是为了增大摩擦D．驾驶员开车时要系好安全带，是为了防止惯性带来的危害【来源】青海省2018年中考物理试题【答案】B【解析】【详解】【点睛】本题考查的是汽车上相关的物理知识，要求用学过的知识分析日常生活中的相关现象，解题的关键是平时多注意观察，活用所学知识。

2．用光的知识，下列解释正确的一项是A．岸边的树在水里的倒影，是由于光的折射形成的B．日食现象是由于光的直线传播形成的C．彩虹是由于光的反射形成的D．城市中的光污染是由于光发生了漫反射的缘故【来源】青海省2018年中考物理试题【答案】B【解析】【详解】岸边的树在水里的倒影，是由于光的反射形成的，故A错误；日食现象是由于光的直线传播形成的，故B正确；雨后彩虹是光的色散现象，是由于光的折射形成的，故C错误；城市中的光污染主要是由于光发生了镜面反射，故D错误，故选B。

【点睛】本题考查的是光的反射、折射、直线传播等，属光学综合题，难度不大。

3．如图所示的四个情景中，成实像的是A．水面飞鸟的“倒影”B．照相机胶片上的像C．船上人看到水里的鱼D．通过放大镜看到的字【来源】2018年广西河池市中考物理试题【答案】B【解析】【详解】故选B。

【点睛】要能区分实像和虚像，实像是由实际光线汇聚而成的，可以用光屏承接、使底片感光；而虚像是由光线的反向延长线相交而形成的，不能用光屏承接。

4．射击瞄准时要做到“三点一线”，应用到的物理知识是（）A．光的直线传播 B．光的反射 C．光的折射 D．光的色散【来源】2018年湖南省湘西州中考物理试题【答案】A【解析】【详解】射击瞄准时要做到“三点一线”，是因为光在同种均匀介质中沿直线传播，所以三点一线时，可以瞄准射击。

中考复习专题训练: 光现象一、选择题1.生活中许多物体可以发光，下列物体不属于光源的是（）A. 水母B. 萤火虫C. 月亮D. 发光的霓虹灯2. 如图所示，“手影”的形成是由于（）A. 光的直线传播B. 光的反射C. 光的折射D. 光的色散3.下列光现象与其成因对应正确的是( )A. 海市蜃楼——光的色散B. 雨后彩虹——光的反射C. 水中倒影——光的折射D. 形影不离——光的直线传播4. 下列关于光现象的说法中正确的是（）A. 照镜子时，人离平面镜越近所成的虚像越大B. 验钞机是利用紫外线使钞票上的荧光物质发光，从而鉴别其真伪的C. 光与镜面成30°角射入到平面镜上，其反射角为30°D. 在有些街头的拐弯处安装凹面镜，是为了扩大视野5.太阳光垂直照射到一很小的正方形小孔上，则在地面上产生光点的形状是（）A. 圆形的B. 正方形的C. 不规则的D. 成条形的6.一只小猫正在平面镜前欣赏自己的全身像，如图所示．此时它所看到的全身像应是图中的（）A. B. C. D.7.宇习和生活中常用到下列光字器具：①显微镜；②穿衣镜；③潜望镜；④汽车观后镜；⑤老花镜；⑥近视镜．其中利用光的反射定律制成的是（）A. ②④B. ④⑥C. ②③④D. ③④⑥8. 如图，平面镜MN竖直放置，镜前有一个发光物体S，此平面镜可绕“垂直于纸面的水平轴M”自由旋转，现将平面镜拉离竖直位置一个偏角θ至MN′的位置，释放镜的下端，在平面镜从MN′下摆到MN位置过程中，物体S的像S′（）A. S′的轨迹为线段B. S′轨迹对M轴的张角为θC. S′离轴M越来越近D. S′的轨迹为圆弧9. 阳光灿烂的日子，行走在绿树成荫的街道上，常常见到地面上有一些圆形的光斑，这些光斑是（）A. 树叶的实像B. 树叶的虚线C. 太阳的实像D. 太阳的虚像10.如图是晓丽同学从生活中收集到的一些光现象实例，以下说法正确的是A. 图甲隔着放大镜看物体，物体总是放大的B. 图乙电视画面的颜色是由红、绿、蓝三种色光组成的C. 图丙凸透镜只能使平行于主光轴的光会聚D. 图丁有经验的渔民叉鱼时对着看到的鱼叉去11.下列现象中属于光的色散现象的是（）A. 色彩丰富的水彩画B. 霓虹灯的五光十色C. 雨后天空的“彩虹”D. 五彩缤纷的电视画面12.在如图所示的四种现象中，属于光的折射现象的是（）A. 铅笔好像在水面处折断B. 景物在水中形成“倒影”C. 月食的形成D. 浓密树荫中呈现圆形光斑二、填空题13.验钞机是利用了荧光物质在________的照射下能够发光的原理制成的．14. （1）如图所示的日晷是通过观察直杆在阳光下影子的方位和长短来确定时间，其中影子的形成可以用光的________ 来解释．（2）由于光线照射到人的脸、衣服等上面产生________ （选填“镜面”或“漫”）反射，所以老师能从不同的方向看到同学们．15.名句“枯藤老树昏鸦，小桥流水人家”出自元代散曲家马致远的《天净沙•秋思》，诗句给人冷落暗淡的气氛，又显示出一种清新幽静的境界．如图所示，小桥流水人家使人感到幽雅闲致，从物理的角度分析，以流水为参照物，小桥是________ 的，我们可以清楚地看到岸上景物在水中的倒影，是光的________ 形成的现象．16.美国航天局发现了在茫茫宇宙中除地球之外，还有三颗跟地球类似宜居的星球。

中考物理常考作图题(附答案和解析)1．（3分）如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C 点有只小鸟，请作出潜水员观察鱼、鸟的光路图。

【考点】A3：光直线传播的应用；AN：作光的折射光路图．【分析】（1）根据光在同种均匀介质中沿直线传播的规律作出潜水员观察鱼的光路图；（2）根据光从空气中进入水中时折射角小于入射角的规律作出潜水员观察鸟的光路图。

【解答】解：（1）直接连接BA，光线方向从B指向A，光线BA即为潜水员观察鱼的光路图；（2）首先确定入射点O，点O在AC连线与界面交点的左侧，连接CO与OA即为入射光线与折射光线。

故答案为：【点评】考查光在同种均匀介质中沿直线传播与光的折射定律，难点是确定光的入射点与光线的方向。

2．（3分）如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线（导线对金属棒的作用力忽略不计），当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

【考点】6H：力的示意图与图示；71：弹力；76：重力；CJ：磁场对通电导线的作用．【分析】当棒中通以由A流向B的电流时橡皮筋处于松弛状态就说明了导线AB受到了一个向上的磁场力的作用；若电流的方向发生改变时，导线AB的受力方向就会变为向下。

先分析金属棒受到的力有：橡皮筋的拉力（两个）、导线AB的重力、导线AB受到的向下的磁力；然后根据力的示意图的画法做出各个力的示意图。

【解答】解：通过分析可知：导体AB受到了四个力的作用：竖直向下的重力、橡皮筋施加的竖直向上的拉力（两个）、竖直向下的磁力。

故答图如下：【点评】解答此题的关键是导体AB所受到的磁力的分析。

3．（5分）欣儿手头上有完全相同的l元硬币10枚，为了测出其中一枚硬币的密度，她设计了一个小实验。

实验器材有空金属筒、量杯和水；主要的实验步骤如下：A．将10枚硬币全部放入水中，此时量杯中水面处刻度如图；B．将10枚硬币放入金属筒中，让金属筒漂浮在量杯中，记下此时水面处的刻度值为53mL；C．将空金属筒放入盛有适量水的量杯中，让其漂浮，记下此时水面处的刻度值为22mL。
